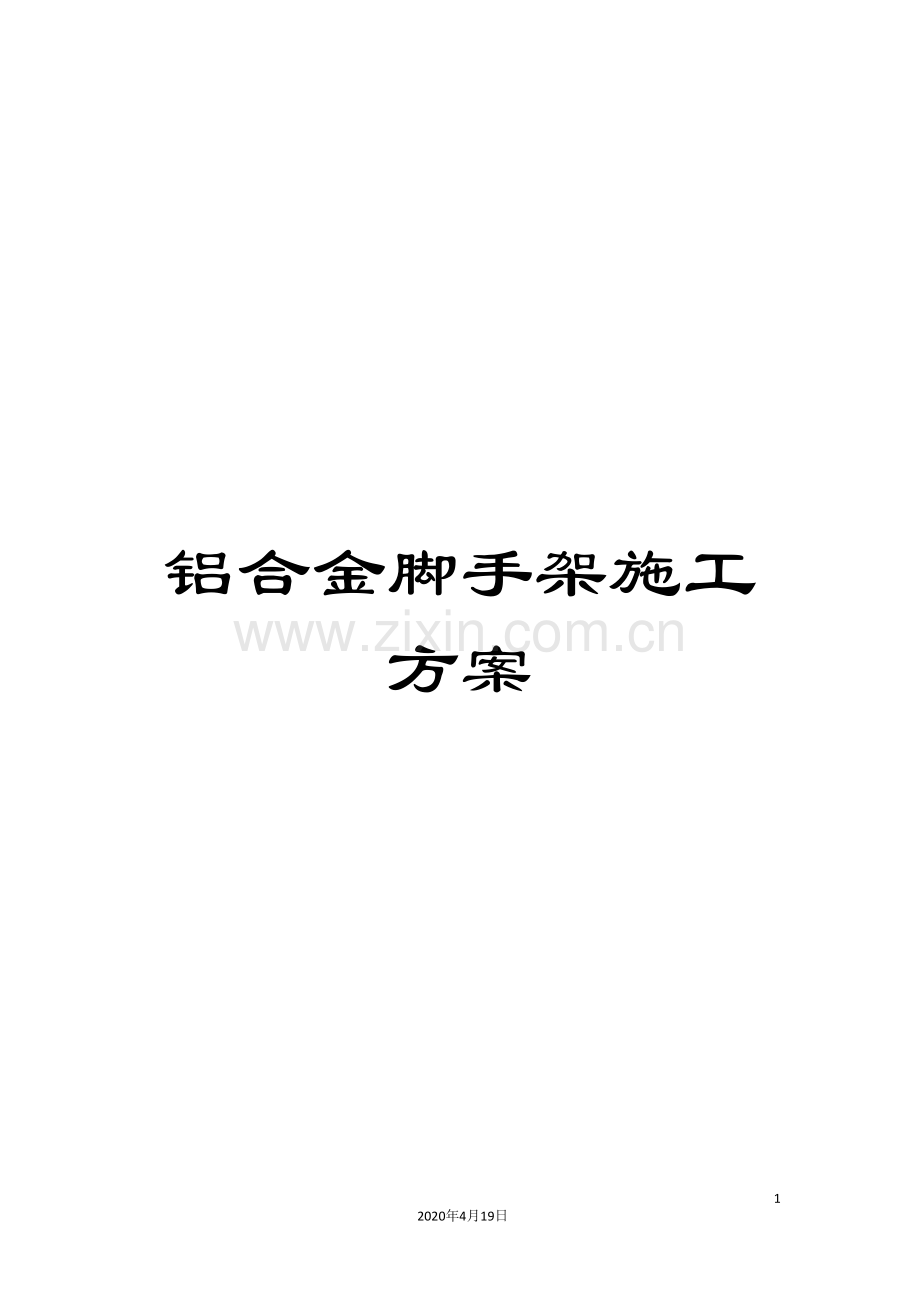

铝合金脚手架施工方案

17
2020年4月19日
文档仅供参考，不当之处，请联系改正。

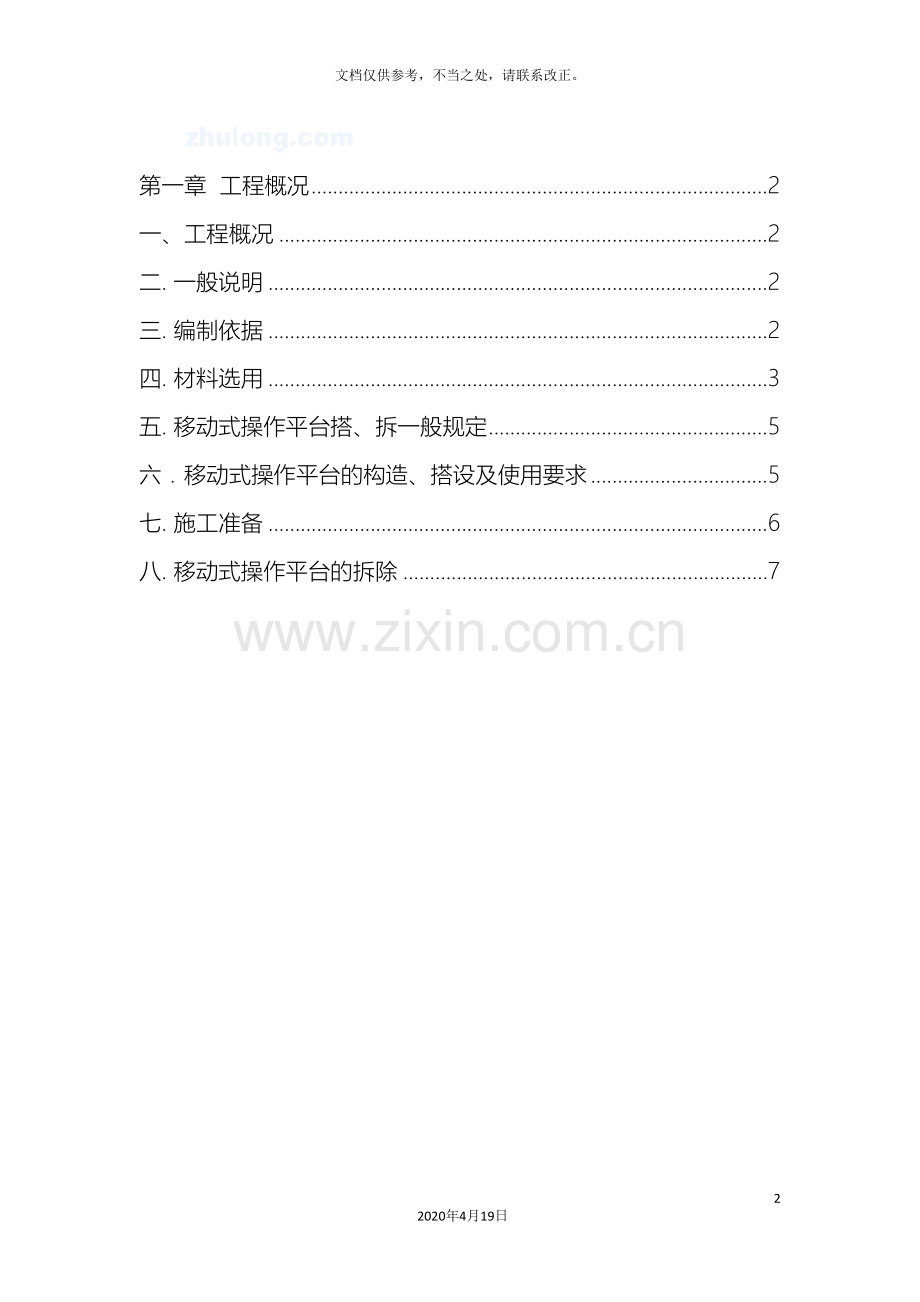

第一章 工程概况 2
一、工程概况 2
二. 一般说明 2
三. 编制依据 2
四. 材料选用 3
五. 移动式操作平台搭、拆一般规定 5
六．移动式操作平台的构造、搭设及使用要求 5
七. 施工准备 6
八. 移动式操作平台的拆除 7

第一章 工程概况
一、工程概况
工程名称：柔宇国际柔性显示产业园项目1栋配套综合楼、11栋门卫室幕墙工程
工程地址：深圳市龙岗区坪地街道
建设单位：深圳柔宇显示技术有限公司
建筑设计单位：中国电子工程设计院世源科技工程有限公司
幕墙施工单位：深圳金粤幕墙装饰工程有限公司
柔宇国际柔性显示产业园综合楼总高79.10m，共15层，标准层高4.5m。建筑外立面装饰内容包括：主外立面横隐竖明玻璃幕墙10965m2，最大高度为+71.9米；曲面铝板线条10151m2，最大建筑高度为+79.1米；石材530平米，位于A、B栋首层踢脚；拉索玻璃幕墙3100平米，位于A栋裙楼1~3层，最大高度+16.2米，其余还有玻璃栏杆、雨棚等。
本方案用于A栋综合楼及屋面、B栋、三个小房子、连廊以及雨棚等的施工。
二. 一般说明
因本项目大部分楼栋首层室内层高为4.5米，主厂房高度6米。现为了满足安装等工种的施工需要，决定采用移动式操作平台进行施工。在移动式操作平台搭、拆及安装施工登高作业过程中，要认真贯彻执行现行安全生产方针、国家技术经济政策，做到技术先进、经济合理、安全适用、确保质量，按照《建筑施工高处作业安全技术规范》JGJ80- ，特制订本技术方案。
三. 编制依据
1、 《建筑施工脚手架实用手册》
2、 《建筑地基基础设计规范》GB50007-
3、 《建筑结构荷载规范》GB50009-
4、 《混凝土结构设计规范》GB50010-
5、 《钢结构设计规范》GB50017-
6、 《木结构设计规范》GB50005-
7、 《建筑施工安全检查标准》JGJ59-
8、 《建筑施工高处作业安全技术规范》JGJ80-
9、 《建筑施工临时支撑结构技术规范》JGJ300-
10、 《危险性较大的分部分项工程安全管理办法》(建质[ ]87号文)
11、 《建设工程安全生产管理条例》国务院令第393号
12、 本工程设计图纸
13、 本工程施工组织设计
四. 材料选用
4.1 移动式操作平台立柱、横梁、护栏等全部采用全新航空铝材6061-T6,圆通直径50mm，壁厚2.0mm。
4.2 木脚手板才材质应符合现行国家标准《木结构设计规范》GB50005中Ⅱa级材质的规定。脚手板厚度不应小于20mm，两端宜各设置直径不小于4mm的镀锌钢丝箍两道。宽度、厚度允许偏差应符合现行国家标准《木结构设计规范》GB50005- 的规定；不得使用扭曲变形、劈裂、腐朽的脚手板。
4.3可刹脚轮
(1)、 脚轮必须有锁紧装置；
(2)、 脚轮应有生产合格证明文件；
(3)、 脚轮的承重必须满足总荷载的需要。
(4)、 主要材料参数/配件表
【移动式操作平台（铝合金脚手架DRP101型号）】

4.4 移动式平台必须符合有关质量要求。
五、移动式操作平台搭设示意图

五.移动式操作平台搭、拆一般规定
5.1 搭设前应检查所有材料是否符合要求。
5.2 搭、拆移动式操作平台必须由经安全教育持上岗证的架子工承担，凡有高血压、心脏病者不得操作。
5.3 搭、拆作业人员不得喝酒，在搭、拆过程中不得开玩笑。
5.4 搭、拆作业穿着要灵便，禁止穿硬底鞋、高跟鞋、塑料鞋和带钉的鞋。
5.5 施工前，应逐级进行安全技术交底，落实所有安全技术措施和人身防护用品，未经落实不得进行搭、拆施工。
5.6 搭、拆使用过程中，钢管不准触及有电线路。
5.7 施工中发现存在缺陷和隐患时，必须及时解决。
5.8 搭设移动式操作平台时，严格控制施工荷载。
5.9 因作业必须临时拆除或变动安全防护设施时，必须经施工负责人同意，并采取相应的可靠措施，作业后应立即恢复。
5.10 移动操作平台上的操作工人作业时必须戴安全帽、系安全带（连接平台防护栏），穿防滑鞋。
5.11 应设专人对脚手架进行时常检查，发现问题及时处理、纠正、避免大的事故的发生。
5.12 在搭设脚手架的同时，必须设置登扶梯，严禁在脚手架上攀登。
5.13 搭拆现场以及使用阶段必须设专人看管，严禁非施工人员进入作业区域内。
5.14 严禁将拆卸下来的材料和杆部件向地面抛掷。已吊至地面的架设材料应随时运出拆卸区域，并堆码整齐，保持现场文明。
.六移动式操作平台的构造、搭设及使用要求
6.1 基本要求
【移动式操作平台】

平台搭设高度H(m)
2.22
3.22
平台纵向跨距la(mm)×跨数n
1350×1
平台纵向跨距lb(mm)×跨数m
×1
1500×2
立杆步距h(mm)
1350
防护栏杆高度h1(mm)
1000
1000
脚手板铺设方式
平行于平台纵向
脚手板类型
木脚手板
木脚手板
横杆材质类型
圆通
立杆截面类型
圆通50*2mm
圆通50*2mm
材料型号
6061-T6

6.2 工艺流程
拉线放底座→扫地杆固定脚轮→立杆安装→横杆安装→斜撑安装→照上述步骤，逐层向上安装→铺脚手板→装设顶部栏杆
6.3、搭设要求
A 移动式操作平台的轮子与底座平台要连接牢固。
B 横架、横杠、斜杠均要扣搭牢固。脚手板铺设平整。
C 移动式操作平台横向立面必须设置2M*4斜撑加固。
6.4、注意事项
（1） 底部移动的轮子在架体投入使用时，应当设置锁止装置，限制平面上移动。
（2） 架体移动时，上部应没有作业人员。
（3）如果上部全封闭后影响施工，必须有一部分位置敞开时，作业人员在敞开部位作业时，应当系挂安全带，按照高挂低用的原则系挂安全带。
（4） 决不允许攀登杆件上下。
6.5 使用过程中的要求：
A. 高处作业，发现有缺陷和隐患时，必须及时解决；危及人身安全时，必须停止作业。
B. 高处作业中所用的物料，均应堆放平稳，不妨碍通行和装卸。
C. 拖动操作平台时，应设10m警戒区，并应派专人现场指挥。严禁在操作平台上有人时机械拖动。
D. 禁止配电线路穿越移动式脚手架操作平台，或沿平台拉设。
七. 施工准备
7.1、操作平台搭设完毕，应按规定对作平台工程的质量进行检查，经检查合格后方可交付使用。
7.2操作平台搭设好后，应由单位工程负责人组织技术安全人员进行检查验收。
7.3验收时应具备下列文件：
(1)、 根据《建筑施工扣件式钢管脚手架安全技术规范》要求所形成的施工组织设计文件；
(2)、 操作平台构配件的出厂合格证或质量分类合格标志；
(3)、 操作平台工程的施工记录及质量检查记录；
(4)、 操作平台搭设过程中出现的重要问题及处理记录，
7.4操作平台工程的验收，除查验有关文件外，还应进行现场检查，检查应着重以下各项，并记入施工验收报告。
(1)、 构配件和加固件是否齐全，质量是否合格，连接和挂扣是否紧固可靠；
(2)、 操作平台在移动中及移动到施工位置后是否按要求恢复到原位；
(3)、 平台是否超载；架上严禁堆放或搬运材料 物品，杂物要及时清理。
(4)、 杆件相交位置符合节点的规定
(5)、 垂直度及水平度是否合格
八. 移动式操作平台的拆除
8.1 拆除移动式操作平台时，应由专人负责监护。
8.2 拆除移动式操作平台前，应将平台上的留存材料，杂物等清除干净。
8.3 平台拆除顺序一般为板材→栏杆→剪刀撑→横杆→立杆，按自上而下先装者后拆，逐步拆除，一步一清。不准上下同时拆除。
10.4 拆下的杆件和配件分类堆放，运至室外。并及时按品种、规格放整齐。
九、安全保障措施
1、 操作平台移动时必须距离临边一定距离，并派专人看护；
2、 移动中禁止突然启动加速，必须平稳、缓慢前进；
3、 定期检查脚手架操作平台，发现问题和隐患，在施工作业前及时维修加固，以达到坚固稳定，确保施工安全。
4、 操作平台严禁钢竹、钢木混搭，禁止盘扣、绳索、铁丝、竹篾、塑料篾混用。
5、 操作平台搭设人员必须持证上岗，并正确使用安全帽、安全带、穿防滑鞋。
6、 操作平台严禁存在探头板，铺设脚手板及作业时，应尽量使施工荷载内、外传递平衡。
7、 保证脚手架操作平台体的独立性、整体性，不得与塔吊、升降机、外脚手架一并拉结，不得截断架体。
8、 严格控制施工荷载，脚手板不得集中堆料施荷，且每边均匀堆放，施工荷载不得大于3kN/m2，确保较大安全储备。
9、 作业层设置可靠的防护栅栏、挡脚板，防止坠落物体伤人。

移动操作平台拆除技术措施
1、 拆架前：
(1)、 应全面检查操作平台的盘扣连接、支撑体系等是否符合构造要求；
(2)、 应根据检查结果补充完善施工组织设计中的拆除顺序和措施，经主管部门批准后方可实施；
(3)、 应由单位工程负责人进行拆除安全技术交底；
(4)、 应清除操作平台上杂物及地面障碍物。
2、 拆架时应划分作业区，周围设绳绑围栏或竖立警戒标志，地面应设专人指挥，禁止非作业人员进入。
3、 拆架的高处作业人员应戴安全帽、系安全带、扎裹腿、穿软底防滑鞋。
4、 拆架程序应遵守“由上而下，先搭后拆”的原则，即先拆拉杆、脚手板、斜撑，而后拆横向水平杆、纵向水平杆、立杆等，并按“一步一清”原则依次进行。严禁上下同时进行拆架作业。
5、 拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先通知对方，以防坠落。
6、 拆架时严禁碰撞脚手架附近电源线，以防触电事故。
7、 在拆架时，不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。
8、 拆下的材料要徐徐下运，严禁抛掷。运至地面的材料应按指定地点随拆随运，分类堆放，“当天拆当天清”，拆下的构配件应按《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231- 的规定及时检查、整修与保养，并应按品种、规格分别存放。
9、 当天离岗时，应及时加固尚未拆除部分，防止存留隐患造成复岗后的人为事故。
安全管理
1、 搭设前应检查所有材料是否符合要求；
2、 搭拆移动操作平台必须由专业架子工担任，并按现行国家标准《特种作业人员安全技术考核管理规则》（GB5036）考核合格，持证上岗。上岗人员应定期进行体检，凡不适于高处作业者，不得上移动操作平台操作；
3、 施工前，应逐级进行安全技术交底，落实所有安全技术措施和人身防护用品，未经落实不得进行搭、拆施工。搭拆、使用过程中，钢管不准触及有电线路；
4、 搭拆移动操作平台时工人必须戴安全帽，系安全带，穿防滑鞋。搭拆作业人员不得喝酒，在搭、拆过程中不得开玩笑；
5、 操作层上施工荷载应符合设计要求，不得超载；
6、 临街搭设的移动操作平台外侧应有防护措施，以防坠物伤人；
7、 在平台上进行电、气焊作业时，必须有防火措施和专人看守；
8、 沿移动操作平台外侧严禁任意攀登；
9、 作业层脚手板应铺满、铺稳，不得有空隙和探头板；
10、 作业面下方不得设作业面，进行垂直交叉作业，以免发生物体打击；
11、 严格按照规定的构造尺寸进行搭设，控制好立杆的垂直偏差和横杆的水平偏差，并确保节点连接达到要求；
12、 操作平台工作时将其滚动部分固定住及支撑牢固。移动前，架上的材料、工具以及施工垃圾等应清除干净，移动时应有防止倾倒的措施；
13、 操作平台上操作人员应尽量减少，作业时不得多人集中在一个跨距内，作业平台上作业人员应使用安全带，安全带应挂在牢固的结构上，安装人员必须配工具袋和工具挂钩；
14、 操作平台必须设置安全警示牌，表明平台面积、高度及最大承载量；
15、 操作平台每次拖移时应有专人指挥，专人观测，先试拖1～2m后，对架子变形情况进行检查，确认无变形后方可正式拖移。拖移定位后应对操作平台的变形情况进行全面检查，确认无变形后方可使用；
16、 作业平台应设置扶手或防护栏杆，布置登高爬梯，不得爬架子上下；
17、 在作业面上作业时，操作人员不得位于平台一侧，以免平台承受侧向力过大，发生倾翻。严禁操作人员在平台上打闹嬉戏；
18、 操作平台搭设完毕要经过安全员验收合格后方可使用，移动操作平台的日常使用管理要有专人负责，定期检查，移动操作平台不得超载，多余物件随时清理，各部件连接节点，由专人按规定时间检查。

移动式操作平台使用注意事项
1、 操作平台必须在平整的地坪上使用，严禁在有坑洼或斜坡上使用；
2、 操作平台严禁超荷载使用及单点受力以免造成倾斜；
3、 操作平台移动时严禁操作人员站在工作平台上。架体定位后要把可刹轮刹牢以防移动，同时必须把四角稳定支撑脚固定牢；
4、 在操作平台上施工时，必须系好安全带，扣好保险钩；
5、 在使用操作平台时，严禁拆除架体上的扶手栏杆及任何杆件；
6、 定期查验架体的连接件、螺丝、焊接点和滑轮是否完好。并及时修复；
7、 施工人员上下平台必须从架体内侧爬梯上下。严禁从架体外侧攀登上下；
8、 禁止配电线路穿越移动式脚手架操作平台，或沿平台拉设；
9、 未经许可，外单位不得使用。
十、应急预案
1、 目的
提高整个项目组对事故的整体应急能力，确保意外发生的时候能有序的应急指挥，为有效、及时的抢救伤员，防止事故的扩大，减少经济损失，保护生态环境和资源，把事故降低到最小程度，制定本预案。
2、 应急领导小组及其职责
(1)、 应急领导小组由组长、副组长、成员等构成。
(2)、 领导各单位应急小组的培训和演习工作，提高应变能力。
(3)、 当发生突发事故时，负责救险的人员、器材、车辆、通信和组织指挥协调。
(4)、 负责准备所需要的应急物资和应急设备。
(5)、 及时到达现场进行指挥，控制事故的扩大，并迅速向上级报告。
3、 应急反应预案
(1)、 事故报告程序
事故发生后，作业人员、班组长、现场负责人、项目部安全主管领导应逐级上报，并联络报警，组织抢救。
(2)、 事故报告
事故发生后应逐级上报：一般为现场事故知情人员、作业队、班组安全员、施工单位专职安全员。发生重大事故时，应立即向上级领导汇报，并在24小时内向上级主管部门作出书面报告。
(3)、 现场事故应急处理
施工过程中可能发生的事故主要有：机具伤人、火灾事故、雷击触电事故、高温中暑、中毒窒息、高空坠落、落物伤人等事故。
1)、 火灾事故应急处理：及时报警，组织扑救，集中力量控制火势。消灭飞火疏散物资减少损失控制火势蔓延。注意人身安全，积极抢救被困人员，配合消防人员扑灭大火。
2)、 触电事故处理：立即切断电源或者用干燥的木棒、竹竿等绝缘工具把电线挑开。伤员被救后，观察其呼吸、心跳情况，必要时，可采取人工呼吸、心脏挤压术，而且注意其它损伤的处理。局部电击时，应对伤员进行早期清创处理，创面宜暴露，不宜包扎，发生内部组织坏死时，必须注射破伤风抗菌素。
3)、 高温中暑的应急处理：将中暑人员移至阴凉的地方，解开衣服让其平卧，头部不要垫高。用凉水或50%酒精擦其全身，直至皮肤发红，血管扩张以促进散热，降温过程中要密切观察。及时补充水分和无机盐，及时处理呼吸、循环衰竭，医疗条件不完善时，及时送医院治疗。
4)、 其它人身伤害事故处理：当发生如高空坠落、被高空坠物击中、中毒窒息和机具伤人等人身伤害时，应立即向项目部报告、排除其它隐患，防止救援人员受到伤害，积极对伤员进行抢救。
