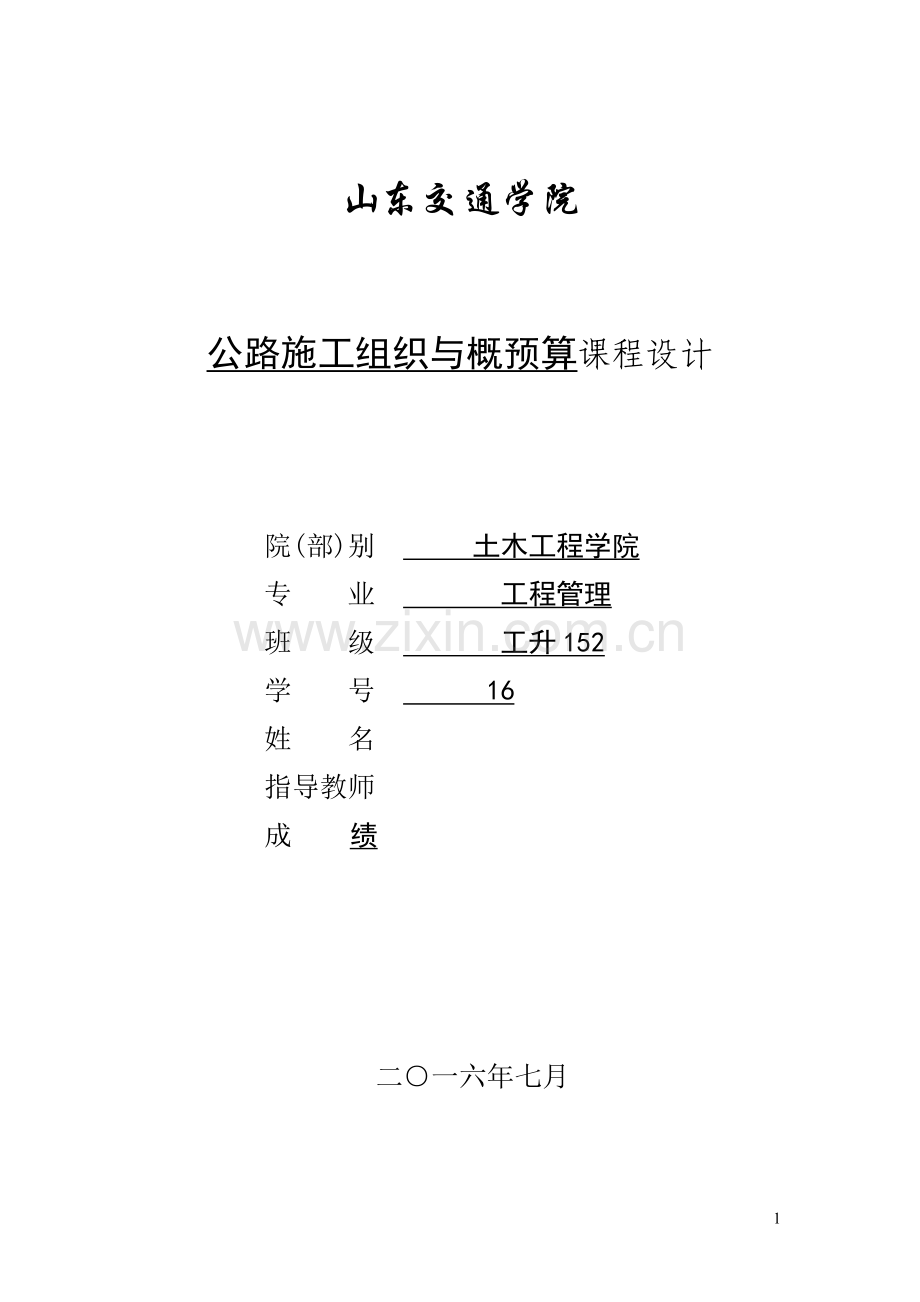

山东交通学院

公路施工组织与概预算课程设计

院(部)别　 土木工程学院
专 业　 工程管理
班 级　 工升152
学 号　 16
姓 名　
指导教师　
成 绩　

二○一六年七月

课 程 设 计 任 务 书

题 目 明水南至绣惠镇二级公路(K2+260-K3+360)
施工组织设计及预算编制
学 院 交通土建工程学院
专 业 工程管理
班 级 工升152
学生姓名
学 号 150715246

6 月 27 日至 7 月 10 日 共 2 周

指导教师(签字)
院 长(签字)

2016 年 7 月 10 日

2

一、设计内容及要求
1、研究设计资料，分析工程概况。
2、进行土石方调配
3、划分施工项目：划分的施工项目应符合以下要求；按照概预算项目表分项；符合定额项目表的要求；符合费率要求。
4、计算工程量、劳动量、生产周期。安排施工队伍。
5、主要工程的施工方案。
6、绘制横道图。
7、熟悉造价软件的运用。
5、运用造价软件进行各种费用的计算。
6、编制预算说明。
二、设计原始资料
1、 本工程是山东省烟台市境内省道228线阳安至孔镇二级公路新建工程的一部分，起止桩号为K0＋000—K2＋000，本工程全线按二级公路标准设计。计算行车速度80Km/h。路面设计标准轴载：100KN。桥涵宽度：与路基同宽，桥涵设计荷载：公路一级。
2、 路基工程：本工程路基宽度为12m，路幅组成如下：行车道宽度：2×3.75 米，硬路肩：2×1.5米，土路肩：2×0.75米，公路的占地：填方路基为两侧边沟或排水沟外侧1.0m，挖方路基为坡顶或各截水沟外侧1.0m。路基填方采用碎石土填筑，当边坡高度≤8.0m，边坡坡度为1：1.5；当边坡高度>8.0m，于8m处设变坡点，上部边坡坡度为1：1.5，下部边坡为1：1.75，并于变坡点处设1.0m平台。
3、 涵洞工程：2个1-1.5m钢筋混凝土圆管涵，涵上填土1米。
4、 路面工程：路面结构层面层采用：细粒式沥青混凝土3 cm，中粒式沥青混凝土5 cm，基层采用水泥稳定碎石（20cm），底基层采用石灰粉煤灰土（33cm）。
5、 路基路面排水：
（1） 路基排水：边沟和截水沟。
（2） 路面排水：行车道和硬路肩横坡为2％，土路肩为3％。
6、 工程建设其他费
（1）土地补偿：单价7200元/亩。
（2）建设工期为6个月
（3）材料单价预测资料
序
号
材料名称

单位
原价
(元/ )
运距
(KM)
运价率
(元/t﹒km)
杂费
(元/t)
装卸费
(元/t)
毛重系数
1.
原木
m3
1200
15
0.45
0.5
2
1
2.
锯材
m3
1750
15
0.45
0.5
2
1
3.
Ⅰ级钢筋
t
3200
30
0.45
0.5
0.6
1
4.
Ⅱ级钢筋
t
3000
30
0.45
0.5
0.6
1
5.
32.5号水泥
t
330
12
0.45
0.5
1
1.01
6.
石油沥青
t
4150
10
0.45
0.5
2.1
1.17
7.
中粗砂
m3
58
7
0.45
0.5
2.1
1.5
8.
片石
m3
42
6
0.45
0.5
2
1.6
9.
矿粉
t
145
10
0.45
0.5
2
1.01
10.
粉煤灰
m3
22
16
0.45
0.5
0.3
0.93
11.
块石
m3
86
6
0.45
0.5
0.6
1.85
12.
汽油
kg
5.6
3
0.45
0.5
0.3
0.00117
13.
柴油
kg
5.2
3
0.45
0.5
0.3
0.00117
14.
生石灰
t
125
6
0.45
0.5
1.5
1
15.
砂
m3
48
7
0.45
0.5
2.1
1.5

三、设计完成后提交的文件和图表
1、计算说明书部分
项目的划分，土石方调配，工程量、劳动量的计算，施工队伍的安排
2、图纸部分
（1）横道图
（2）01—11表的施工图预算表格
四、进程安排
（第一周）
分析设计资料，土石方调配 1.5天
工程项目的划分 0.5天
工程量、劳动量、生产周期的计算 2天
编写施工方案 1天
（第二周）
横道图的绘制 2天
熟悉造价软件 1天
运用造价软件进行造价计算 1.5天
编写预算编制说明并将设计文件装订成册 0.5天
五、主要参考资料
《公路工程施工组织及概预算》、《公路工程预算定额》、《公路工程施工定额》、《公路工程概预算编制办法》、《概预算编制示例》、《土木施工技术》、《小桥涵设计手册》等。
《公路施工组织与概预算》课程设计成绩评定表
姓名

班级

学号

成绩

平时成绩

评阅成绩

答辩成绩

总计

目录

一、设计说明及工程概况 ··········································9
1.1工程概况 ·····················································9
1.2 编制施工组织设计则 ···································9
1.3设计说明 ·······················································9
1.4 预算编制步骤 ·································9 二 、计算说明书·······················································10
2.1项目的划分原则 ·················································10
2.2具体项目划分 ····················································10
2.3主要工程数量及劳动量计算······································10
2.3.1临时工程工程量、劳动量计算······························10
2.3.2路基工程工程量、劳动量计算······························11
2.3.3路面工程工程量、劳动量计算·······························14
2.3.4涵洞工程工程量、劳动量计算······························16
2.3.5沿线工程工程量、劳动量计算·······························18
三、施工组织方案·····················································18
四、组织专业施工队伍，绘制横道图············ ············ ·· ······ 21
4.1建立专业施工队伍··············································21
4.2工期安排························································22
五、纵横软件的应用····················································23
六、总平面图和生产厂区布置图···································29
七、图纸部分：··························································34

一、设计说明及工程概况
1.1、工程概况
本工程是明水南至绣惠镇二级公路(K2+000-K3+000)新建工程的一部分，起止桩号为K2＋260—K3＋260，本工程全线按二级公路标准设计。计算行车速度80Km/h。路面设计标准轴载：100KN。桥涵宽度：与路基同宽，桥涵设计荷载：公路一级。

1.2、编制施工组织设计原则
（1）统筹安排，保证重点，科学合理地安排施工进度计划，组织连续均衡生产和工序衔接，做到紧张有序，确保工程质量，尽量缩短工期。
（2）采用先进的施工技术和设备，提高机械化、标准化施工作业水平。
（3）严格遵守安全个规范、规程，确保工程质量和生产安全，做到文明施工。
（4）积极推广先进科技成果，因地制宜，扬长避短，不断优化施工方案。
（5）实行队级核算，推广增产节约，努力降低成本，提高经济效益。
（7）解决基建费用，降低工程成本的原则。
1.3、设计说明
（1） 道路平面设计 道路走向根据道路网规划而定，沿线没有平交工程。
（2） 道路纵断面设计 沿线地形较为平坦，设计在满足主干线技术要求的前提下，尽量结合现状地形，减少工程量。
（3）道路横断面设计 路基宽度为12m，路幅组成如下：行车道宽度：2×3.75 米，硬路肩：2×1.5米，土路肩：2×0.75米，公路的占地：填方路基为两侧边沟或排水沟外侧1.0m，挖方路基为坡顶或各截水沟外侧1.0m。路基填方采用碎石土填筑，当边坡高度≤8.0m，边坡坡度为1：1.5；当边坡高度>8.0m，于8m处设变坡点，上部边坡坡度为1：1.5，下部边坡为1：1.75，并于变坡点处设1.0m平台。
（4）路面结构设计 路面结构层面层采用：细粒式沥青混凝土3 cm，中粒式沥青混凝土5cm，基层采用水泥稳定碎石20cm，底基层采用石灰粉煤灰土33cm。
1.4预算编制步骤
（1）熟悉设计图纸和资料
（2）分析外业调查资料及施工方案
（3）分项
（4）计算工程量
（5）查定额
（6）基础单价的计算
（7）计算分项工程的直接费和间接费
（8）计算建筑安装工程费
（9）实物指标计算
（10）计算其他有关费用
（11）编制总概预算表并进行造价分析
（12）编制综合概预算
（13）编制说明
二、计算说明书：
2.1项目的划分:
2.1.1项目划分原则：施工的连续性，协调性，均衡性和经济性
2.1.2项目划分注意事项：
a.划分施工项目与施工方法相一致，使进度计划能够尽量符合施工实际进展情况，真正起到指导施工的作用。
b.划分施工项目的粗细成度一般按照施工定额或预算定额的细目和子目来填列，这样既简明清晰，又便于查定额计算。
c.施工项目在进度计划表内填写时，应按工程的施工顺序排列（横道图），而且应首先安排好主导工程。
d.施工项目的划分一定要结合工程特点仔细分享=项填列，切不可漏填，以免影响进度计划的准确性。
2.2 具体项目的划分
2.2.1 临时工程：汽车便道、架设输电线路
2.2.2路基工程：场地清理，路基土方工程，路基排水工程。
2.2.3路面工程：路面底基层、路面基层、路面面层；
2.2.4 涵洞工程：圆管涵（洞身、洞口）预制圆管涵，安装圆管涵
2.2.5 交通工程及沿线设施：路标线、里程桩、百米桩、界碑
2.3主要工程数量及劳动量的计算
2.3.1临时工程工程量、劳动量计算
1.汽车便道 Q=2.6km 路基宽4.5m ，无路面 平原微丘低区
[4-1-1-1-12] 135kw推土机清除表土 100m³ 人工：0.4工日 基价：209元
Q=2600×4.5×0.3=3510m³
D= 3510/100×0.4=14.04工日
[7-1-1-3] 路基宽度4.5m汽车便道 1km 人工28.8工日 基价：7048元
D=3×28.8=86.42工日
2.架设输电线路
Q=3km
[7-1-5-2] 三线橡皮线角铁横担输电干线 单位：100m 人工：7.0工日 基价：5376
D=3000/100×7.0=210工日
2.3.2路基土石方工程量、劳动量的计算
1.清除表土 （清除表土厚25cm，路基宽12m）
路基上口宽：12+1.5×2×（0.1+0.2+0.33）=13.89m
路基填筑高度h:[（13.89+13.89+1.5×h×2）×h]÷2=23.02 则：h=1.43m
清表宽度：13.89+2×1.5×1.43=18.18m
路基清表工程量：Q=18.18×0.25×1000=4545m³
定额
[1-1-1-12] 135kw推土机推土清除表土 单位：1000m³天然方
人工：0.4工日 基价：209元
D=4545/1000×0.4=18.18工日
（2） 土石方调配
Ⅰ类土属于松土，系数1.23 Ⅱ类土属于普通土，系数1.16
借土场位置：位于K2+600且距新建道路1km处

借土场

K2+600
3=260
K3+260
3=260
K2+260
2

1)本桩利用——推土机推土 （K2+260-K3+260）
Q=2175m³（压实方）
平均运距=[44.6×10+44.2×10×2+446.×10×5+14.3×3.2+7.6×1.8+5.2×1.3+38.8×8.8+55.7×12.5×2+43.6×10+434+443+444+445+445+443+440+443+446×5+447+448+450+28.8×6.4+50.9×11.2+42.7×9.7+2.2×0.5+2.6×0.6+53.8×11.7+54.8×11.3+1.4×0.3+35.8×8.4+41.2×10+107.8×22.5+13.5×2.7+45.8×9.8+56.2×12.5+5×68.9×15+1.9×0.4+29.3×6.5+14.1×3.1+57.5×12.9+7.4×1.8+43×6.9]/2166=8m
[1-1-12-13] 135kw推土机推第一个20m 单位：1000m³ 人工：4.0工日 基价1629
D=2175/1000×1.23×4=10.7工日
2. 挖掘机+自卸汽车借土场借普通土 （K2+260-K3+260）
Q=8738.8+10756.6+5968.3=25463.7m³ （天然密实方）
自卸汽车的平均运距=[1.330×387.7+1.310×346.5+1.29×310.1+1.27×318.8+1.25×334+1.23×325.5+1.21×363.5+1.19×409.0+1.1768×147.2+1.1718×74.4+1.168×49.5+1.158×369.9+1.37×523.5+1.12×534+1.09×471+1.07×465.7+1.5×492.8+1.3×135.3+1.1×528+1.11×520.2+1.03×497.7+1.05×495.4+1.07×502+1.09×526.4+1.110×524+1.13×492.5+1150×479.4+1.17×454.5+1.19×430+1.21×443.5+1.230×455.5+1.2465×252.4+1.2639×401.8+1.2847×246.5+1.2949×8.2+1.296×17.9+1.3083×451.8+1.3313×409.3+1.3429×9.7+1.3516×259.3+1.37×321.1+1.402×783.5+1.4277×84.6+1.4402×198.3+1.4625×236.6+1.49×291.6+1.5054×5.9+1.5123×122.3+1.5219×80.9+1.5379×426+1.5526×69.1+1.5647×543.5+1.581×514.6+1.605×1483.9+1.641×1898.8]/[3325777.88+4815184.98+5412977+3697755.59+7270331.2]=1.3Km<1Km
[1-1-11-13] 10t自卸汽车运普通土第1个1km 单位：1000m³天然方 基价：4233元
[1-1-11-14] 10t自卸汽车运普通土5Km以内增运0.5km×1
单位：1000m³天然方 基价：570元
[1-1-9-8] 2m³每斗挖掘机挖土方 单位：1000m³天然方
人工：4.5工日 基价：199元
D=25463.7/1000×4.5=114.6工日
3. 机械碾压土方
Q=24126.5m³
[1-1-18-6] 12-15t光轮压路机碾压路基 单位：1000m³压实方
人工：3.0工日 基价：3592元
D=24126.5/1000×3.0=72.4工日
4.整修路基
（1） 整修路拱
Q=12×1000=12000m³
[1-1-20-1] 机械正修路拱 单位：1000m2 人工：- 基价：121元
（2）刷坡
Q=0.3×2.615×1000×2=1569m³
[1-1-21-2] 刷坡检底（普通土） 单位：1000m³ 人工：287.3工日 基价：14135元
D=1569/1000×287.3=450.77工日
5.排水工程
（1）挖边沟

1m

1:1.5
1:1

0.5m

Q=（0.5×1+0.5×1×1.5+1×1）×2×1000=3500m³
[1-1-9-8] 2m³履带式单斗挖掘机挖松土方×0.87 单位：1000 m³天然密实方
人工：4.5工日 基价：1991元
D=3500/1000×0.87×4.5=13.70工日
（2） 截水沟
Q=（0.5+0.5+0.5×2）/2×0.5×2×500=500m³
[1-1-9-8] 2m³履带式单斗挖掘机挖土方×0.87 单位：1000 m³天然密实方
人工：4.5工日 基价：1991元
D=500/1000×4.5×0.87=1.96工日
2.3.3路面工程量及劳动量计算

细粒式沥青混凝土 3cm

中粒式沥青混凝土 5cm

25cm
水泥稳定碎石基层 20cm

石灰粉煤灰土基层 33cm

1.底基层（33cm 石灰粉煤灰土）
采用路拌法，稳定土拌和机拌合。石灰：粉煤灰：土=12:35:53
上底宽：10.86-0.33×2=10.2m
下底宽：1.5+3.75×2+1.5+0.1×2+0.15×2+0.2×1×2+0.33×2=10.86m
Q=（10.2+10.86）/2×1000=10530㎡
[2-1-4-29] 路拌法稳定土拌和机拌合石灰粉煤灰土基层15cm 单位：1000㎡
人工：33.3工日 基价：9835元 （平地机、压路机机械台班加倍，工日+3）
D=10530/1000×（33.3+3）=382.24工日
Q=（10.2+10.86）/2×1000=10530㎡
[2-1-4-30] 路拌法稳定土拌和机拌合石灰粉煤灰土基层每增减1cm×18
单位：1000㎡ 人工：1.9工日 基价:560元
D=10530/1000×1.9×18=360.126工日
2.基层（水泥稳定碎石 20cm） 水泥剂量5％，分两层铺筑
（1）拌合
Q=（12-0.33×1×2-0.15×2+12-0.33-1×2-0.15×2-0.2×1×2）/2×1000=10990㎡
[2-1-7-5] 厂拌基层稳定土混合料（水泥碎石）15cm 单位：1000㎡
人工：2.8工日 基价：12230元
D=10990/1000×2.8=30.772工日
[2-1-7-6] 厂拌基层稳定土混合料（水泥碎石） 每增减1cm×5 单位：1000㎡
人工：0.2 基价：818元
D=10990/1000×0.2×5=10.99工日
（2）运输
将稳定土拌合站设置在K2+700处，汽车便道长800m
平均运距=[（0.22+0.8）×0.44×S+(0.28+0.8)×0.5×S]/1×S=1.1km>1km
Q=10990×0.2×（1+1％）=2219.98m³
[2-2-19-13] 10t以内自卸汽车运第一个1km 单位：1000m³
人工：- 基价：5351元
D=0工日
（3）摊铺 摊铺机分两层摊铺（摊铺机、压路机台班加倍，人工+3）
Q=10990㎡
[2-1-9-11] 12.5m以内摊铺机铺筑稳定土基层 单位：1000㎡
人工：4.1工日 基价：1369元
D=10990/1000×（4.6+3）=83.524工日
（4）基层稳定土厂拌设备安装、拆除，选取生产厂区面积为3000㎡
Q=3000×0.3=900m³
[1-1-1-12] 135kw推土机清除表土 单位：100m³ 人工：0.4工日
D=900/100×0.4=3.6工日
Q=3000㎡
[2-1-2-23] 路拌法稳定土拌和机拌合水泥碎石垫层15cm 单位：1000㎡
D=3000/1000×13.3=39.9工日
[2-1-10-3] 200t/h基层稳定土厂拌设备安拆 单位： 1座
人工：712.4工日 基价：153048元
Q=1×1/10=0.1座
D=712.4/10=71.24工日
3.面层
中粒式沥青混凝土 (5cm厚，集中厂拌，沥青混合料拌和站位于K2+800 800m）
(1)拌合
Q=（1.5+3.75×2+1.5）×0.05×1000=525m³
[2-2-11-9] 120t/h拌和站中粒式沥青混凝土拌和 单位：1000 m³路面实体
人工:47.2工日 基价：600978元
D=525/1000 m×47.2=24.78工日
(2)运输
Q=525×1.02=535.5m³
[2-2-13-13] 10t自卸汽车运沥青混凝土第1个1km 单位：1000m³路面实体
人工：- 基价：6099元
D=0
(3)摊铺
Q=525 m³
[2-2-14-39] 机械摊铺沥青混凝土中粒式 单位：1000 m³路面实体
人工：41.0工日 基价：15924元
D=525/1000 ×41=21.525工日
细粒式沥青混凝土 (3cm厚，集中厂拌，沥青混合料拌和站位于K2+800 800m）
(1)细粒式沥青混凝土拌合
Q=（1.5+3.75×2+1.5）×0.03×1000=315m³
[2-2-11-15] 120t/h拌和站细粒式沥青混凝土拌和 单位：1000 m³路面实体
人工:47.0工日 基价：634685元
D=315/1000 m×47.0=14.805工日
(2)细粒式沥青混凝土运输
Q=315×（1+2%）=321.3 m³
平均运距=[（0.27+0.8）×0.54×S+(0.23+0.8)×0.46×S]/1×S=1.08km>1km
[2-2-13-5] 6t自卸汽车运沥青混凝土第一个1km 单位：1000 m³路面实体
人工：- 基价：7935元
D=0
(3)细粒式沥青混凝土摊铺
Q=10.5×0.03×1000=315 m³
[2-2-14-40] 机械摊铺沥青混凝土细粒式 单位：1000 m³路面实体
人工：42.8 基价：16108元
D=315/1000 ×42.8=13.48工日
(3)沥青混凝土拌合站安拆,取沥青混凝土拌合站面积为1000㎡
Q=3000×0.3=900m³
[1-1-1-12] 135kw推土机清除表土 单位：100m³ 人工：0.4工日 基价：
D=900/100×0.4/10=0.36工日
Q=3000㎡
[2-1-2-23] 路拌法稳定土拌和机拌合水泥碎石垫层15cm 单位：1000㎡
D=3000/1000×13.3/10=3.99工日
Q=1/10=0.1座
[2-2-15-3] 120t/h拌合设备安拆 单位：1座 人工：160.3工日 基价：
D=160.3×1/10=16.03工日
4.路面附属工程
培土路肩
Q=[1.5+0.75+(1.5+0.75-0.15）+（1.5+0.75-0.15-0.2）+（1.5+0.75-0.15-0.2-0.15）+ （1.5+0.75-0.15-0.2-0.15-0.33)]×2×1000/5=3768㎡
[2-3-3-5] 培土路肩厚20cm 单位：1000㎡ 人工：51.4工日 基价：3109元
D=51.4×3768/1000=193.675工日
[2-2-3-6] 培土路肩厚每增减1cm*41 单位： 1000㎡
人工：1.8工日 基价：109元
D=1.8×41×3768/1000=85.8工日
2.3.4涵洞工程：
（工程内容：挖沟槽、铺垫层、铺设圆管涵、修建洞口、混凝土拌合、混凝土运输、圆管涵预制、圆管涵运输），圆管涵采用1-1.5m长1m

12m

路面结构层 0.61m

涵上填土1.5m

由《小桥涵手册》得，孔径d0=150cm，管壁厚δ=14cm，基础垫层厚度t=15cm，基底宽度B=242cm
圆管涵底距土路基顶H=1.5+1.5+0.14×2=3.28m
圆管涵长L=2×3.28×1.5+13.83=23.67m取24m即24节1m圆管涵
圆管涵采用一字墙护坡洞口
A.洞身工程
2d0
1.挖沟槽
t+δ

B

沟槽工程量Q=（2×1.5+2.42）/2×（0.14+0.15）×24×2+（1.5+2×1.75）×（1-0.14）×1.24×2×2-[2.42+(0.15×1×2+1.5)]/2×0.15×1.14×2×2+2.8×4=68.81m³
[1-1-9-8] 2 m³/斗挖掘机挖普通土×0.87 单位：1000 m³天然密实方
人工：4.5工日 基价：1991元
D=68.81/1000×4.5×0.87=0.27工日
2.基础垫层（2根）
Q=1.03×24×2=49.44 m³
[4-11-5-1] 填沙砾基础垫层 单位：10 m³实体 人工：5.9工日 基价：693元
D=49.22/10×5.9=29.16工日
3.圆管涵安装×2
Q=0.714×24×2=34.27m³
[4-7-5-4] 安装管径为1.0m以上圆管涵 单位：10m³实体
人工：5.4工日 基价：738元
D=34.27/10×5.4=18.51工日
4.圆管涵预制×2
Q=17.136×1.01×2=34.61m³
[4-7-4-2] 2.0内预制圆管涵混凝土 单位：10m³实体
人工：54.6工日 基价：5425元
D=34.16/10×54.6=186.51工日
Q=24×55.2×2=2649.6kg=2.6496t
[4-7-4-3] 预制圆管涵普通钢筋 单位：1t 人工：9.3工日 基价：3882元
D=2.6496/1×9.3=24.64工日
5.圆管涵运输
Q=（1.5/2+0.14）2×3.14×24×2=119.39 m³
[4-8-3-8]6t载货汽车运起重机装卸 单位：100 m³实体 人工：8.2工日 基价：3075元
D=119.39/100 ×8.2=9.79工日
B.洞口工程
采用一字墙护坡洞口，墙身高175cm
1.缘石
Q=0.4×4=1.6m³
[4-5-3-2 ]浆砌块石护拱 单位：10 m³ 人工：8.1工日 基价：1669元
D=1.6/10×8.1=1.30工日
2.基础、截水墙、铺砌
Q=6.4×4=25.6m³
[4-5-2-1] 浆砌片石基础、截水墙、铺砌 单位：10 m³ 人工：9.5工日
基价：1396元
D=25.6/10×9.5=24.32工日
3.混凝土拌合
Q=34.61 +48.38=82.99 m³
[4-11-11-2] 350L混凝土搅拌机拌合 单位：10 m³ 人工：2.5工日 基价：930元
D=82.99/10×2.5=20.75工日
4.混凝土运输
Q=48.38 m³
[4-11-11-18] 3m³混凝土搅拌运输车运第一个1km 单位：100 m³ 人工：- 基价：1676元
D=0
2.3.5交通工程沿线设施
1.路面标线（宽7cm长1000m）
Q=1000×0.07=70m2
6-1-9-3 路面标线 单位：100㎡ 人工：2.2工日 基价：2123元
D=2.2×70/100=1.54工日
2.里程碑、百米桩、界碑
Q=2块
6-1-11-1 里程碑 单位：100块 人工：54.9工日 基价：6651元
D=2/100×54.9=1.908工日
Q=9块
6-1-11-2 百米桩 单位：100块 人工：6工日 基价：773元
D=9/100×6=0.54工日
Q=1块
6-1-11-3 界碑 单位：100块 人工：0.338工日 基价：4376元
D=1/100×0.338=0.338工日
三、施工组织方案
3.1、土质路基施工
路基土方采用机械开挖，自卸汽车运输，推土机推平，压路机碾平，对路基挖方采取人工配合机械，施工中充分发挥各种机械的使用效率，并与涵洞，等施工密切配合。
3.1.1路基基底处理
1.表土清除
由于基地的表层土为腐质土，所以用推土机将表层上的土清除换填，清除厚度为30公分，对换土进行分层压实，压实厚度应符合规范要求。
2.坡面基地处理
为防止路基沿坡面滑动失稳，当坡度在1：10～1：5时，只需将坡面上的树、草等杂物清除后，将翻松的坡面土层压实后进行路基填筑，当坡度在1：5～1:2.5时，将坡面作成台阶形，宽度大于2米，高度大于1米。
3.1.2路基填筑材料的选择
由于设计路段位于黄泛平原，地面为深厚的第四系沉积，冲积物所覆盖，多为细砂，粉细砂等土质，所以填料较为缺乏，按照就地取材、少占耕地的原则，采用集中取土的方法。借土场挖深为五米。
3.1.3路基填筑的方法
路堤填筑时，每层的最大松铺厚度不大于30厘米，不同土质的材料严格区分，不得混添。填料有推土机推平摊铺，平地机进行平整，碾压采用光轮压路机，从路的低侧向高的一侧采用直线进退法碾压，当天摊铺的填料，当天必须碾压成型，因故中断或不能及时添筑上一层时，在下次添筑开始前对其已添筑进行补充平整压实处理，压实厚度从新检测达到要求后才可进行卸料添筑作业。
1.填筑时按照横断面全宽分成水平层次，逐层向上填筑，在地面不平处，应从最低分层填起，每填筑一层经过压实后方能填筑上一层。路基压实厚度要求上路床≥95%，上路堤≥93%，下路堤≥90%。由于沿线主要为粉质低液限黏土和细沙土，为提高其CBR值，在路槽底下60公分采用掺灰处理，自下而上份三层，每层20公分，掺灰剂量分别为3%、5%、12%。
2.对路基填筑高度≥4米的路段采取超高预压的处理方式，在路基填筑施工时，掺灰土层的层底标高提高10公分，然后在分层填筑三层共60公分的掺灰土，掺灰土上面填筑预压土，预压土的压实度不小于80%，预压完成后，将该层预压土翻开，用作路面底基层的材料。预压期为150～180天，根据沉降仪观测数据，待路基沉降速率不大于3毫米/月后，进行路面施工。
3.1.4路基防护
原则：在经济合理、技术可行的条件下拟定防护方案，并贯彻环境保、绿化的思想。
采用方案：
a.路基边坡填土高度H≥4米时，采用浆砌片石拱防护，拱圈内种植草，其他用草防护。
b.池塘及易积水的地段，边坡采用0.4米厚的浆砌片石护拱，保护到常水位以上0.5米。
3.2.路面施工
3.2.1二灰土底基层的施工
a.施工工艺流程：撒布粉煤灰→撒布石灰→拌和→整形→碾压→养生
b.施工机械：稳定土路拌机、压路机、平地机、推土机、铧犁及旋耕机、洒水车、配套的运输设备。
c.施工控制：通过试验段的施工发现，局部二灰土的表面有起皮和松散现象，其主要原因为：c1.平地机操作手技术较差，整平次数过多，使得二灰土的表面有贴补的薄层，并造成表面汗水量过小；
c2.过度碾压。因此，在二灰土施工时要将送松铺系数适当调大，整平时将高出的二灰土刮除，做到“宁刮勿补”，减少整平次数。
3.2.2.水稳碎石基层施工
1.拌合
a1.高温作业时，早晚与中午的含水量要有区别，要按温度变化及时调整。
a2.拌合时装载机不易从底部铲料，避免混进含水量较高的集料，造成拌出的混合料含水量不均匀。
a3.在保证强度满足设计要求的
