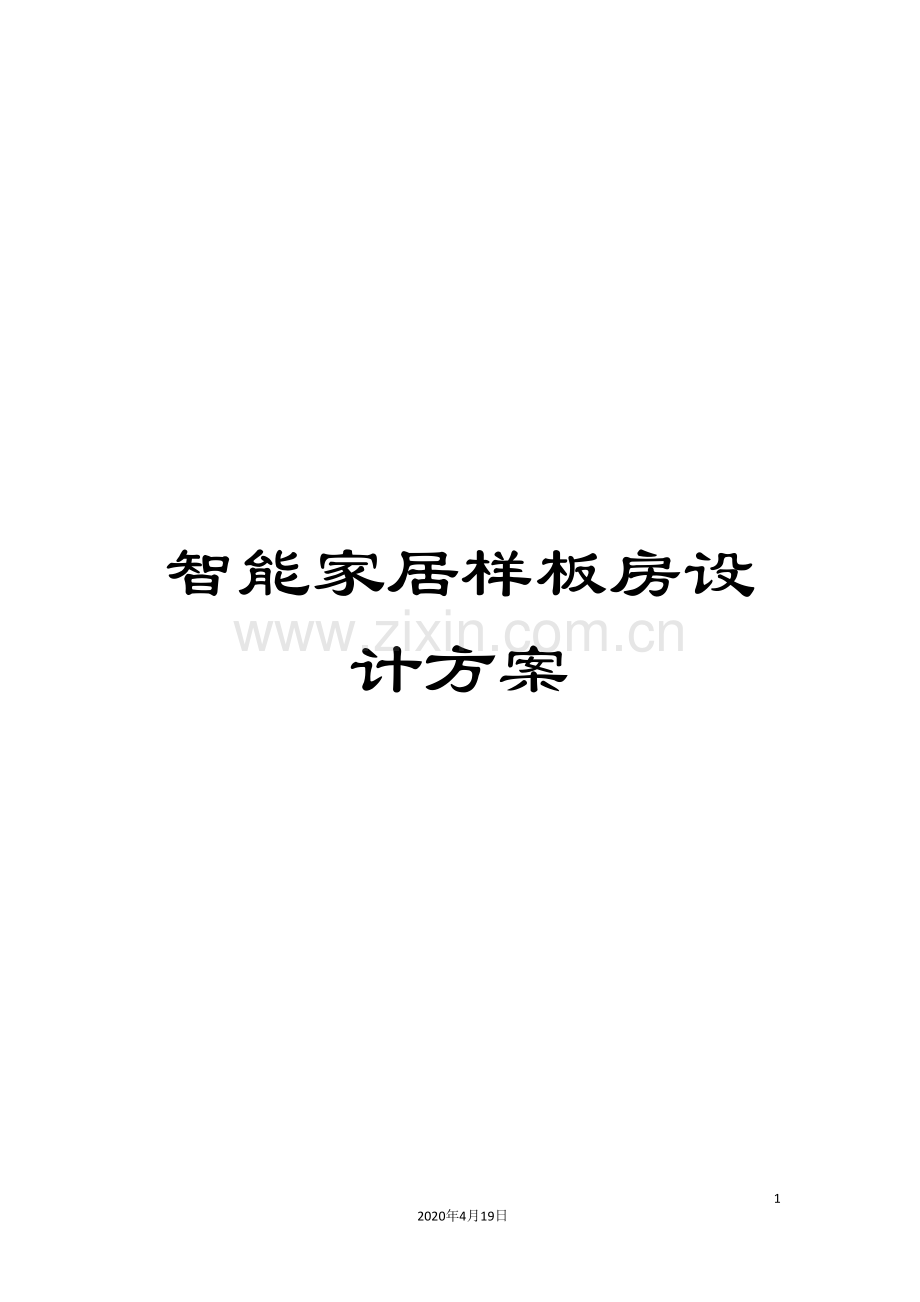

智能家居样板房设计方案

17
2020年4月19日
文档仅供参考，不当之处，请联系改正。
第1章 前言
1.1 智能化系统概述
随着人类社会的进步和科学技术的迅猛发展，人类开始迈入以数字化和网络化为平台的智能社会，开始出现了诸如智能化仪表、智能化机器人、智能化汽车、智能化小区、智能化大厦、智能化酒店、智能化城市等等具有不同智能程度的产品设备、工具甚至工作环境、娱乐和生活环境，而且呈现出高速发展的趋势，伴随着数字化和网络化的进程，智能化的浪潮席卷了世界的每一个角落，成为一种势不可挡的历史趋势。
智能小区是智能建筑的一种，也是智能建筑的新成员。是近年来产生并迅速崛起的一种新型居住生活，它是建筑艺术、生活理念与信息技术、电子技术等现代高科技的完美结合。智能化系统为住户提供了一种更加安全、舒适、方便、快捷和开放的智能化、信息化空间。同时，它依靠高科技实现了回归自然的环境氛围，促进了优秀的人文环境发展，并依托先进的科学技术，实现物业管理运行的高效化、节能化和环保化。它不但已经成为一个国家经济实力和科学技术水平的综合标志之一，而且也是人类社会住宅发展的必然趋势。
智能化系统就是利用计算机技术（Computer Technology）、通信技术（Communication Technology）、控制技术（Control Technology）和多媒体技术（Multimedia Technology）更有效地实现上述特征，同时利用这些技术突出实现商业信息渠道的开放性，居住生态环境的可持续发展和居住生活质量的重要性。
I、 远程控制——一个电话，家电听话！
　您有没有想过，在上班途中,突然想起忘了关家里的灯或电器,打个电话就能够把家里想要关的灯和电器全部关掉;下班途中，打个电话先把家里的电饭煲和热水器启动，让电饭煲先煮饭,热水器先预热;等您回到家，马上就能够洗个热水澡啦,并可立即享用香喷喷的饭菜啦;若是在炎热的夏天，您能够打电话把家里的空调先开启，回家后就能享受丝丝凉意啦!在家里,您可直接拿起分机电话就能够控制家里所有的灯和电器啦。只需一个电话，把家随时带在身边，轻松畅游全世界！
II、 定时控制——免费保姆，体贴入微！
早晨，当您还在熟睡，卧室的窗帘准时自动拉开，温暖的阳光轻洒入室，轻柔的音乐慢慢响起，呼唤您开始全新生活每一天；当您起床洗漱时，微波炉（电饭煲）已开始为您烹饪早餐，您就能够马上享受营养早餐啦；餐毕不久，音响自动关机，提醒您赶快上班；轻触门厅口的 “全关”键，所有的灯和电器全部熄灭，安防系统自动布防，这样您就能够安心上班去啦！当您和家人外出旅游时，可设置主人在家的虚拟场景，这样小偷就不敢随意轻举妄动啦！ 轻松定制生活场景，定时开关灯和电器！
III、 触摸智能照明——梦幻灯光，随心创造！
1). 软启功能：灯光的渐亮渐暗功能,能让眼睛免受灯光骤亮骤暗的刺激,同时还能够延长灯具的使用寿命。
2). 调光功能：灯光的调亮调暗功能,能让您和家人分享温馨与浪漫的同时,还能达到节能和环保的功能。
3). 亮度记忆：灯光亮度记忆的功能，使灯光更富人情味,让的灯光充满变幻魔力。
4). 全开全关: 轻松实现灯和电器的一键全关和所有灯的一键紧急全开功能、人性化的控制。 智能照明，让灯光成为艺术，让生活更显温馨与浪漫！
IV、 无线遥控——随时随地，全屋遥控！
　您有没有想过像遥控电视机一样遥控家里所有灯和电器呢？现在只要一个遥控器，就能够在家里任何地方遥控家里所有楼上楼下、隔房的灯和电器；而且无需频繁更换各种遥控器，就能实现对多种红外家电的遥控功能；轻按场景按钮，就能轻松实现“会客”、“就餐”、“影院”等您想要的灯光和电器的组合场景。 只要一个遥控器，真正做到—— 一键在手，全屋掌握！
V、 场景控制——梦幻场景，一触而就！
　回家时，只要轻触门厅口的 “回家”键，您想要开启的灯和电器就自动开启，马上能够准备晚餐啦；备好晚餐后，轻触“就餐”键，就餐的灯光和电器组合场景即刻出现；晚餐后，轻触“影院”键，欣赏影视大片的灯光和电器组合场景随之出现；若晚上起夜，只要轻触床头的“起夜”键，通向卫生间的灯带群就逐一启动，不需要再摸黑啦，回卧室后，再把灯全关；您是不是觉得生活比以前更神奇而富有意思呢？ 梦幻场景，身临其境！只有想不到，没有做不到！
VI、 集中控制——一键在手，尽在掌握！
　就像宾馆床头柜的集中控制器一样,轻松集中控制家里的所有灯和电器;触摸集中控制,使用更方便；夜晚，如有突发事件,只要按一下全开紧急按键,所有灯就全部同时亮起；睡觉前，只要按一下全关按键,所有灯和电器就全部关掉。无需再担心忘了关某些电器啦！

第2章 智能家居系统
随着智能化应用在住宅的迅速兴起，现代家居中的安防、管理及控制等设备也越来越多，从可视对讲、家庭安防、自动抄表到家居的灯光、电器的智能控制，子系统越来越多、线路日趋复杂。在满足日益增长的功能需求的同时，提高系统的集成度，进一步提升系统的性价比，使安装及维护工作更为简单化，并能保证很好的灵活性，是现代家居智能化的发展趋势。
深圳市麦驰智能技术有限公司在“现代之家”、“理想之家”智能家居系列产品的基础上推出了“未来之家”家庭智能终端，它采用触摸屏，集成了可视对讲、更为强大的家庭安防、自动抄表功能，还增加了小区短信、物业报修等服务，在灯光、电器控制方面，功能也进一步得到提升。
麦驰智能家居系统采用最简单的双绞线作为通信媒体，结合最先进的电源/信号混合传输技术和无极性通信技术，使得所有与之兼容的产品都能够实现无拓展逻辑限制的网络连接，其独有的多节点无冲撞随机数据访问方式，更使其具备与众不同的高效率和高可靠性，是世界上最简单、最可靠、最易应用的“智能家居” 控制标准之一。
智能家居控制系统的所有控制装置均为入墙式模块化结构，外形美观，安装、使用、维护和更换都非常方便。而且，该系统具有可扩展性，可随时增添或更改功能，是一种踏足现在，面向未来的科技设计。智能化家居势必成为二十一世纪的生活模式。
2.1.1 麦驰智能家居系统介绍
2.1.1.1 系统特点
与传统技术相比科瑞麦驰智能家居系统具有如下特点：
l 功能更为完整、系统集成度更高
l 性价比优越
l 分布式控制总线使系统扩展灵活、故障分散
l 模块化结构设计能满足各类用户的需求
l 语音提示使系统更具人性化
l 五种操作方式使操作更为简单、快捷
l 控制线路简单、施工成本低
技术参数：
l 电缆类型：四芯双绞线RVVS4×0.5
l 单电缆最大长度：300M
l 单电缆元件数：64
l 可经过总线中继器扩展
l 系统电源：DC18V
l 最大户数：65,536
l 数据传输方式：串行异步
l 数据传输速率：9.6K/S
2.1.1.2 系统原理
麦驰智能家居系统采用的是自主研发的CR-Bus分布式控制总线，该总线采用可靠的CANBUS物理传输接口，以四芯双绞线作为传输媒介，而传输协议则是将世界著名的分布式控制总线LONWORKS的协议进行简化，使其更适用于国内家居的实际情况。在CR-Bus总线上挂接的单元均有一个唯一的地址，其地址是由组地址和节点地址组成，经过编程软件能够设定各输入单元和输出单元之间的控制与被控制的关系，输入单元在被启动时将其目的组地址及本身信息在总线上广播，所有单元接收到信号后根据预先编制的程序完成相应动作。

2.1.2 系统配置
2.1.2.1 配置原则
智能家居的标准配置是在开发商向用户交房时，将安装调试好的智能家居设备一并交给业主，也是“交钥匙”工程的一部分。因此在设计智能家居系统的配置时，既要从开发商的角度出发，使住户具有智能家居的可视对讲、智能安防、灯光电器控制、小区短信等时尚的功能，吸引潜在的业主。又要降低开发商的投资，使开发并安装智能家居系统的公寓具有智能家居的功能，而业主又可在标准配置的基础上进行智能家居个性化功能扩展，实现智能家居的个性化需求的功能。
2.1.2.2 智能灯光电器控制设计
住户的家庭智能化系统，包括对家电、灯光、窗帘等的智能控制以及安防报警，我们针对住户推荐配置供住户选择。 住户可根据自己的人性化要求增加各个模块，以得到更完美的家居智能化享受。以下以一种户型对配置作说明。
l 智能灯光控制模块：分别安装于门厅（玄关）、客厅、主卧室、卧室、洗手间，每个模块可控制二路灯光。
l 智能插座模块：安装客厅，用于控制电源的通断。
l 红外控制模块：安装于客厅，可控制空调、电视等红外接口设备。
l 窗帘控制模块：安装客厅和主卧，用于控制电动窗帘。
l 无线接收模块：安装于客厅。
l 遥控器：分别配置于客厅、主卧。
能够多种方式控制灯光电器：
l 按键控制：经过智能灯光控制模块的按键和智能插座上的按键可控制相应的灯光电器。
l 智能终端控制：经过智能终端的触摸屏可控制系统的各种灯光电器。
l 遥控器控制：经过遥控器可控制系统的各类灯光电器。
l 电话远程控制：经过电话实现远程灯光电器控制。若晚上家中无人时可经过电话打开家中的灯光电器，以使人有“家中有人”的感觉，具有隐性安防功能。
l 网络控制：可经过互联网进行控制。
2.1.3 系统功能
I、 联网彩色可视对讲功能（详见可视对讲系统）
II、 家居安防功能（详见住户联网报警系统）
III、 留言功能
智能终端具有数字留言功能，可录放多至30秒的数字化语音，方便业主对家人日常事务的关照，而无须传统的留纸条或写留言板的方式进行信息传递。
IV、 小区短信功能
经过物业管理中心计算机可向住户智能终端发布各类物业缴费通知、天气预报和其它各类信息，具有电子公告牌功能，而且具有较高的私密性。
V、 灯光电器控制
l 可有5种方式控制家中智能家居系统的灯光电器：开关按键控制、智能终端面板控制、遥控器控制、电话控制、网络控制（需扩展）和无线触摸控制屏。无论身在何处，只要有电话、手机或互联网计算机，就可随意控制家中灯光电器。
l 当欲离家时，在离家布防的同时，系统会自动关闭家中所有灯光和电视机、空调、影碟机，并关闭煤气阀门，以防煤气泄露。
l 夜间回家推开家门时，玄关灯会以渐亮的方式自动打开，而不会因灯光太亮而使眼睛感到不适，也避免了电流冲击而损坏灯具，而延长灯具的使用寿命；场景模式具有各种人性化的关联控制功能，如按下影院模式键，系统会打开电视机和空调、将客厅灯光自动调节至合适亮度；夜间按下主卧起夜模式键后，主卧的灯会以渐亮的方式打开，同时打开卫生间和其它所设置的灯光，而回卧室后按下起夜模式关后，主卧的灯会以渐暗的方式关闭，同时关闭其它相应的灯。
l 主人夜间就寝前，可很方便的在遥控器上按下全关模式键，将家中所有该关闭的灯光电器关闭，并将窗帘自动关闭，而不必象传统的方式那样一个一个的去关。
l 而在炎热的夏季或瑟瑟的冬天，可在到家前提前将家中的空调打开，并调节到适当的温度。
l 窗帘可视室内光线的强弱而实现自动打开或关闭。
l 超强的遥控功能可实现一个遥控器控制家中所有灯光电器；而当匆匆离家却可能忘记关闭家中灯光电器时，可用电话或计算机网络查询家中灯光电器的状态，并进行相应的开/关控制，特别是使用电话远程控制时，每步操作都有语音提示，并有各步操作响应的反馈语音提示。可经过客厅的附加无线触摸屏上的图标控制相应的灯光电器。
l 实现人来灯亮、人走等灭的功能，客厅和主卧室在现有配置条件下可经过红外探测器与灯光的联动功能，当人到客厅或主卧时，客厅或主卧的灯就以渐亮的方式打开，而人离开后灯则以渐安的方式关闭。
VI、 照相功能
l 可照相，存储8幅彩色访客图像。
VII、 闭路监控功能（扩展功能，可选）
l 可经过有线电视线缆将四路视频信号传输并调制和解调，并输入至智能终端的视频接口，经过智能终端可监视或了解家中或室外的4个位置的视频信息。
VIII、 其它扩展功能（可选）
l 可扩展四路抄表功能：能够对住户的水、电、气、热四表进行远程抄送，实现小区自动抄表功能。
l 定时控制功能：可利用智能终端的定时控制功能，对房间、卫生间和其它地方进行定时换气，确保新鲜空气。而对爱养花种草的业主，可利用定时控制功能在人长久不在家时定时浇花。
l 网络远程控制功能：若样板房内有宽带网络，可扩展实现智能家居系统灯光电器的远程网络控制，经过互联网，对样板房的灯光电器进行远程控制；另外，若样板房安装有监控系统，并可进行网络远程监控，可经过互联网络系统观察远程控制的实际效果，使潜在的业主体验智能家居系统远程可视化控制的无穷乐趣。
l 网上购物功能：经过适当的功能扩展，可实现网上购物。
2.1.4 设备功能介绍
I、 智能灯光控制模块（MUCHY-615）
功能特点
l CR-Bus总线兼容可编程设备
l 五个输入按钮可用于开关控制、开关切换、调光和场景控制。
l 输出具有淡入淡出功能
l 符合EMC要求
技术参数
l 工作电压：18VDC
l 工作电压：40mA—100mA
l 输出：2路，250V/50Hz
l 调光回路：300w
l 开光回路：1200w
l 调光级数：256
l 安装底盒尺寸：76mm×76mm×80mm
II、 智能插座模块（MUCHY-621）
功能特点
l CR-Bus总线兼容可编程设备
l 一个输入按钮可用于插座的通断控制
l 符合EMC要求
技术参数
l 工作电压：18VDC
l 工作电流：40mA—70mA
l 额定输出电压：250V/50Hz
l 额定输出电流：15A
l 安装底盒尺寸：76mm×76mm×80mm
III、 通用红外遥控模块（MUCHY-631）
功能特点
l CR-Bus总线兼容可编程设备
l 具有自学习功能，能对空调、电视机、影碟机及电动窗帘等具有红外接口有设备进行控制
l 符合EMC要求
技术参数
l 工作电压：18VDC
l 工作电流：32mA
l 载波频率：38kHz和 33kHz可切换
l 通道数：3个
l 通道一：可学习空调开、关、摆页、换气等四个动作。
l 通道二：可学习电视机换台（+）、换台（-）、选台（+）、选台（-）、关、静音、TV/AV、直接选台等八个动作
l 通道三：可学习影碟机的选歌、音量、关、播放等八个动作，或窗帘的外帘开关、内帘开关、停止、等八个动作
l 遥控距离：≤7m
l 遥控夹角：≤120°
l 安装底盒尺寸：76mm×76mm×65mm
IV、 无线接收模块（MUCHY-641）
功能特点
l CR-Bus总线兼容可编程设备
l 无线控制无方向性
l 符合EMC要求
技术参数
l 工作电压：18VDC
l 工作电流：46mA
l 室内最远接收距离：≤50m
l 可使用遥控器数量：5×8个
l 载波频率：433MHz
l 安装底盒尺寸：76mm×76mm×65mm
V、 无线遥控器（MUCHY-642）
功能特点
l 精巧、美观，分简简易与多功能二种
l 多功能集成了空调机、电视机、影碟机或电动窗帘等电器的控制功能
l 能实现多种场景模式的控制
l 每户可使用5×8个遥控器
技术参数
l 电池：2节1.5V
l 静态电流：3mA
