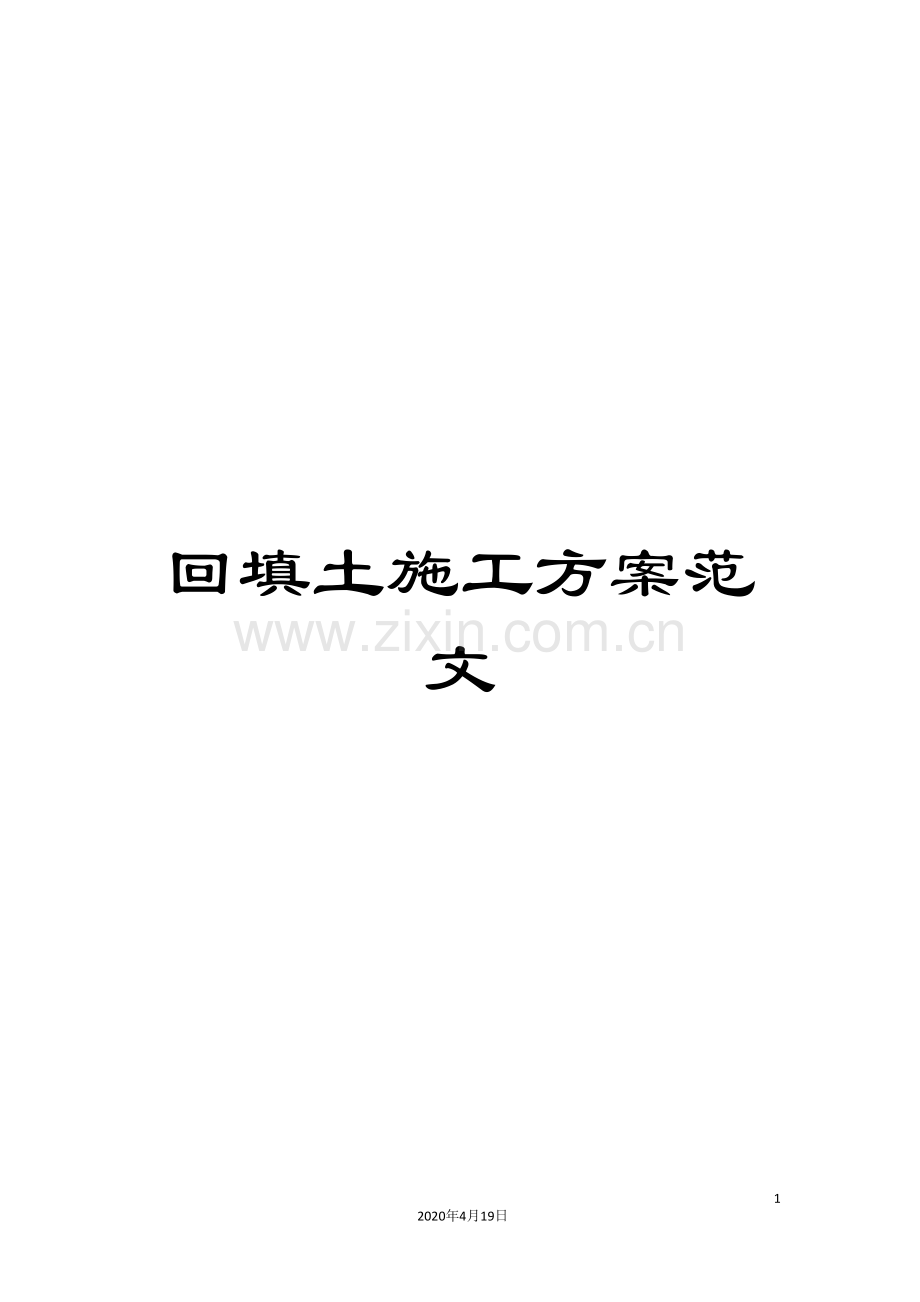

回填土施工方案范文.doc

回填土施工方案范文

16
2020年4月19日
文档仅供参考，不当之处，请联系改正。

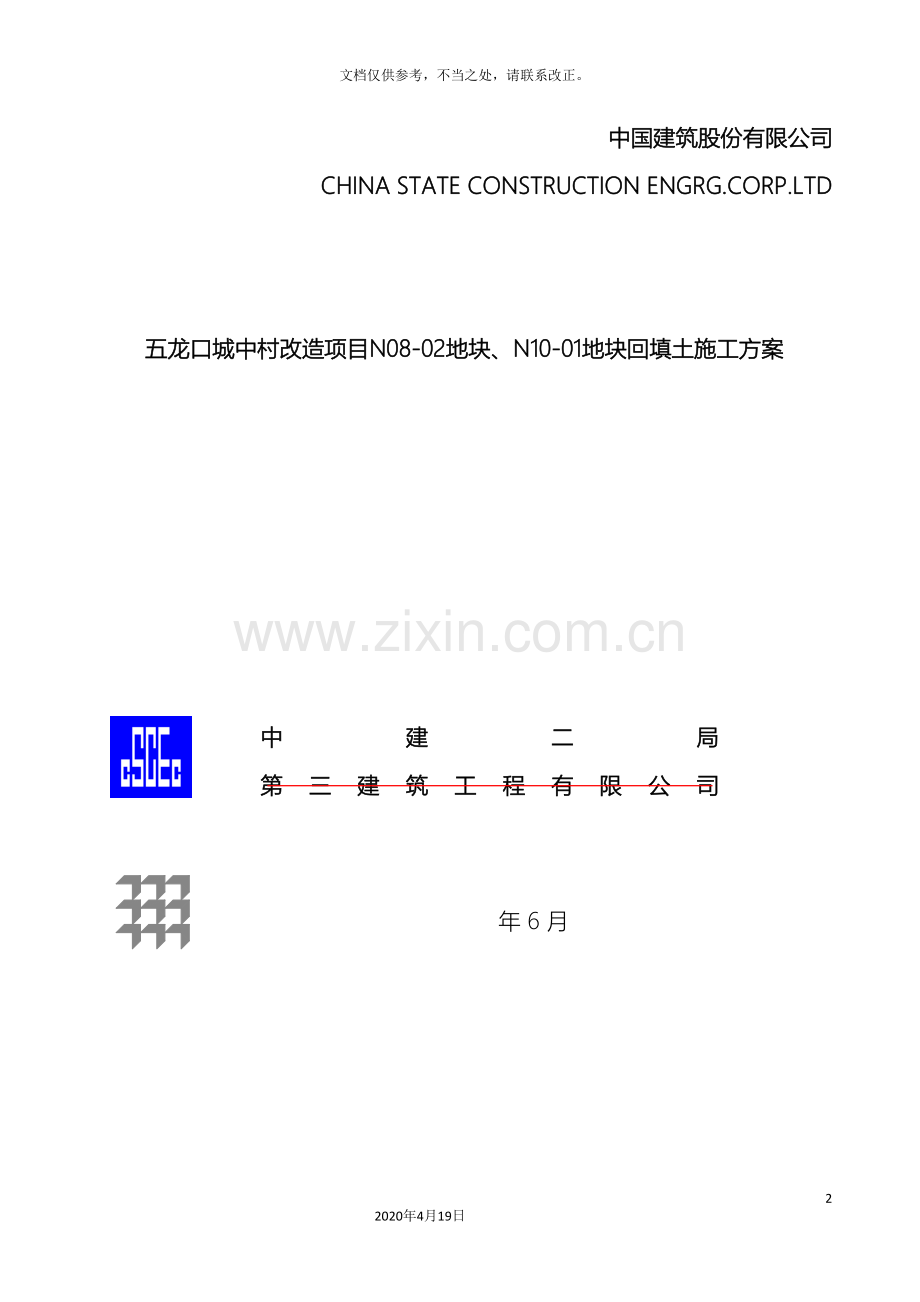

中国建筑股份有限公司
CHINA STATE CONSTRUCTION ENGRG.CORP.LTD

五龙口城中村改造项目N08-02地块、N10-01地块回填土施工方案

中建二局
第三建筑工程有限公司

年 6 月

目录
1.编制依据 1
2.工程概况 1
3.土方回填工期安排 2
4.施工部署 3
4.1施工部署原则 3
4.2施工准备和作业条件 3
4.3回填工艺 4
4.4试验 5
4.5质量保证措施 5
4.6质量保证体系 6
4.7成品保护 7
5.季节性施工要求 7
5.1 雨期施工 7
6.安全文明施工和环境保护 7
6.1安全文明施工 7
6.2环境保护 9
附图1：N08地块基坑回填实验图 10
附图2：N10地块基坑回填实验图 11
附图3 基坑回填土做法剖面图 12

1.编制依据
1.1本工程施工图
1.2本工程施工组织设计
1.3《建筑地基基础工程施工质量验收规范》GB50202-
1.4《建筑工程施工质量验收统一标准》GB50300-
1.5《建筑机械使用安全技术规程》JGJ33-
1.6《建筑施工安全检查标准》JGJ59-
1.7《施工现场临时用电安全技术规范》JGJ46-
1.8《建设工程施工现场供用电安全规范》GB50194-
1.9《建筑工程施工现场安全防护、场容卫生、环境保护及保卫消防标准》DBJ01-83-
1.10我公司编制的《中国建筑二局第三建筑公司标准工作程序》SBC·3·QESMS·02X－
2. 工程概况
五龙口城中村改造项目位于河南省郑州市希望路南、育林路两侧，包含N8-02#地块和N10-01#地块。
N8-02#地块1#、2#、3#、4#高层及相邻地下车库，总建筑面积64832.15㎡。其中，1#楼建筑面积7223.49㎡，地上建筑面积5941.93㎡，地下3层地上12层，建筑高度35.400m；2#楼建筑面积8075.67㎡，地上建筑面积6725.38㎡，地下3层地上13层，建筑高度38.3m；3#楼建筑面积17200.83㎡，地上建筑面积16037.79㎡，地下2层地上30层，建筑高度89.75m；4#楼建筑面积17168.32㎡，地上建筑面积15783.13㎡，地下2层地上30层，建筑高度89.75m；地下室车库14799.08㎡，地下2层。
N10-01#地块1#、2#、3#、4#高层5#楼商业及相邻地下车库，总建筑面积153416.12㎡。其中，1#楼建筑面积31631.65㎡，地上建筑面积28313.97㎡，地下4层地上33层，建筑高度96.3m；2#楼建筑面积31370.75㎡，地上建筑面积27892.24㎡，地下4层地上33层，建筑高度96.3m；3#楼建筑面积35094.17㎡，地上建筑面积31579.00㎡，地下4层地上33层，建筑高度96.30m；4#楼建筑面积18449.01㎡，地上建筑面积17092.22㎡，地下4层地上33层，建筑高度97.050m； 5#楼建筑面积3667.12㎡，地上6层，建筑高度22.65m；地下室车库32709.07㎡，地下三层。
N08地块基坑开挖深度为1#、2#楼7.3m，3#、4#楼7.8m，中间车库部分开挖深度为6.5m。N10地块基坑开挖深度为10.8m，中间车库部分开挖深度为6.5m。

序 号
项 目
内 容
1
工程名称
五龙口城中村改造项目N08-02地块、N10-01地块
2
工程地址
河南省郑州市高新区育林路与希望路口
3
建设单位
郑州建业高新置业有限公司
4
设计单位
机械工业第六设计研究院有限公司
5
监理单位
广州广骏工程监理有限公司
6
质量监督单位
郑州市高新区质量监督站
7
施工总承包单位
中建二局第三建筑工程有限公司
8
施工主要分包单位
河北成源建筑劳务分包有限公司
重庆瑞腾建筑劳务有限公司
9
质量目标
合格，创河南省“中州杯”
10
建筑功能
商住楼
11
资金来源
自筹
12
合同工期
6月15日开工， 3月15日工程竣工

基坑应尽早回填，回填前应排除积水，清除含水量较高的浮土和建筑垃圾。回填时应在相正确两侧或四周同时均匀进行并分层夯实，填土应分层压实，压实系数不小于0.94，回填土采用2:8灰土，严禁回填垃圾、杂物等。
本工程土方回填按回填土部位分为：室外基槽回填土，室外车库顶板及内庭院回填土。
做法表：
项目
部位
土体
备注
室外回填
基槽部位
2:8灰土

室外车库顶板及
车库顶板种植区
种植土

内庭院回填土
内庭院
种植土

3.土方回填工期安排
施工部位
回填工期计划
备注
N08地块北侧（1#、2#楼）
10月20日- 10月30日

N08地块南侧（3#、4#楼）
10月20日- 10月30日

N10地块北侧（1#、2#楼）
10月30日- 11月10日

N10地块南侧（4#楼）
10月30日- 11月10日

N10地块3#、5#楼
11月30日- 12月10日

4.施工部署
4.1施工部署原则
1.回填前，提前一周原土取样送检，做最大干密度试验。
2.根据现场实际情况及作业条件，将按比例搅拌的灰土运输至现场基坑边，再用挖机进行分层回填。
4.2施工准备和作业条件
4.2.1施工准备
（1）回填土源由业主、监理指定，本工程所用回填灰土均在土源地进行拌制，灰土的配合比按设计要求为2：8，严格执行配合比。拌合时必须均匀一致，至少翻拌两次；拌合好的灰土颜色应均匀。土方运至基槽边2米处，然后采用人工配合串筒运至工作面。回填土车辆在运输过程中注意防滑，在上下坡道处避免积水，并在基槽边设置车辆进入警界标志。
（2）根据不同部位回填土作业时间，提前落实运土车辆、夯压机械，以及跳板、覆盖雨布和抽水泵等机械器具材料，以满足施工需要。
（3)按设计要求和土方施工及验收规程的规定，针对土料的含水率和干密度试验，确定试验程序，制定试验计划，做好实验准备。
（4）安排好回填土施工劳动力队伍，组织作业班组，做好施工技术交底，为保质保量的完成施工任务做好人力资源准备。
（5）机械配置表
设备
型号
台数
备注
大型挖掘机
320C-1M
2

小型挖掘机
PC-60
2

装载机
ZL50
3

自卸车
斯达斯特ZZ3251M32422
5

蛙式打夯机
HW60
10

木夯
个
5

钢尺
米
50

手推车
辆
20

筛子（孔径6-10mm和16-20mm两种）
套
5
用于灰土
筛子（50mm）
套
5
用于筛土
木耙
把
10

铁锹
把（尖头及平头）
30

2m靠尺
根
5

4.2.2作业条件
⑴回填前应清除基底的垃圾、散落材料等杂物，清除坑穴积水、淤泥，验收基底标高，对地下室外墙、顶板和地下防水及保护层等进行检查验收。检查预留的洞口、套管位置是否正确，并办好隐检手续。
⑵对水、电、热等专业的室外管沟位置、标高进行落实，有需要在回填前施工的部位要及时完成；能够后施工的管道部位，先进行回填，待设备安装阶段，再进行局部管沟开挖，管线安装完毕，按要求进行二次回填。
⑶施工前应做好标高测量，在基坑边坡上，每隔3米弹定标高控制点，做好高程标志。
⑷确定好土方机械、车辆的行走路线。
4.2.3 取土
根据《ISO14001环境管理体系标准》及环保施工与扬尘防治方案的规定，回填土料取自甲方提供土方，取土土样必须经监理单位验收后方可使用。
4.3回填工艺
⑴填土前应将基槽底的垃圾、树根等杂物清理干净，排除积水。
⑵检验回填土的种类、粒径是否符合规定，清除回填土中的草皮、垃圾、有机杂质等杂物。
⑶填土土料在夯实前应先做击实试验，以得到符合密实度要求条件下的最优含水量。如含水量偏高，可采用翻松、晾晒、均匀掺加干土或其它吸水性材料等措施；如回填土的含水量偏低，可采用预先洒水湿润等措施。土料含水量一般以手握成团，落地开花为适宜。
⑷土方回填应先初步整平，从场地的最低部分开始，自下而上分层铺填。
⑸碾压机械压实填方时，应控制行驶速度，平碾一般不超过2km/h；振动碾不应超高2km/h；
（6）室外基槽回填每隔30米设置一个段，在段中设置倒土点，由小型挖掘机将土向两边倒运，基槽内防水导墙上300mm标高以下由人工进行夯填，以上由蛙式打夯机夯实。
⑺回填土应分层铺摊和夯实，室外回填采用小型挖掘机及蛙式打夯机配合使用，每层铺土厚度300mm，每层压实遍数3～4遍；在机械施工碾压不到的填土，应配合人工推土，用木夯分层夯打密实，每层铺土厚度300mm，每层压实遍数3～4遍。
⑻在地形起伏之处应做接茬，修筑1:2阶梯形边坡，每台阶高可取50cm、宽100cm，且应保证边缘部位的压实质量；分段填筑时每层接缝处应作成大于1:1.5的斜坡，碾迹重叠0.5～1.0m，上下层错缝距离不应小于1m。接缝部位不得在基础、墙角、柱墩等重要部位。

（9）回填室内时，为防止管道中心线位移或损坏管道，应人工先在管子周围填土夯实，并应由管道两边同时进行，直至管顶0.5m以上时，在不损坏管道的情况时，方可采用打夯机夯实。
（10）修正找平：回填土每层压实后，应按规范进行环刀取样，测出土的最大干密度，达到设计或规范要求后再铺上一层土。填土全部完成后，应进行表面拉线找平，凡超过标准高程的地方，及时依线铲平；凡低于标准高程的地方，应补土夯实。
（11）回填土应预留一定的下沉高度，以备在行车、堆重或干湿交替等自然因素作用下 ，土体逐渐沉落密实，预留量为回填高度的3%。
（12）回填土施工应尽量连续进行并夯实，每天回填完的部位应立即进行覆盖。
4.4试验
回填土前应做击实试验，确定最优含水量及相应的最大干容重。现场回填采用环刀法取样（或用小轻便触探仪直接经过锤击数来检验干密度和密实度），基槽回填每层按长度20㎡-50㎡取样一组，取样部位应在每层夯实后的下半部。
4.5质量保证措施
分层虚铺厚度符合规定，夯压密实，表面无松散、起皮。
4.5.1保证项目
(1)基底处理必须符合设计要求或施工规范的规定。
(2)回填土的土质要求、杂质含量以及筛分条件严格按照设计要求验收后方可填入。
(3)回填土施工过程中应检查每层填筑厚度、含水量控制和压实程序。
(4)回填土标高必须符合设计要求。
(5)留槎和接槎。分层留槎接槎的位置、方法正确，接槎密实、平整。
(6)回填土必须按规定分层夯压密实。取样测定压实后的干土质量密度，其合格率不应小于90%；不合格的干土质量密度的最低值与设计值的差，不应大于0.08g∕cm2,且不应集中。每层符合设计要求后，才能填筑上层。
(7)严格控制回填土的厚度，回填土含水率控制在最优含水率的±2%内。
4.5.2允许偏差项目
项次
项目
允许偏差（mm）
检验方法
1
顶面标高
0 -50
用水平仪或拉线和尺量检查
2
表面平整度
15
用2m靠尺和楔形塞尺量检查
4.5.3应注意的质量问题
⑴土方回填前应清楚基底的垃圾、树根等杂物，抽除坑穴积水、淤泥，验收基底标高。
⑵填方施工过程中应检查排水措施，每层填筑厚度、含水率控制、压实程度。填筑厚度及压实遍数应根据土质、压实系数及所用机具确定。
⑶回填土下沉：因虚铺超过规定厚度或夯实不够遍数，甚至漏夯，以及施工用水渗入土层中，基底有机物或树根、落土等杂物清理不彻底等原因，造成回填土下沉。为此，应在施工中认真执行规范的有关规定，并严格检查，发现问题及时纠正。
⑷基坑回填应分层对称：防止造成一侧压力，出现不平衡，破坏基础或构筑物。
⑸管道下部夯填不实：管道下部应按要求夯填回填土，漏夯或不实造成管道下方空虚，易造成管道折断而渗漏。
⑺回填土应夯压密实：应在夯压时对干土适当洒水加以湿润；对湿土造成的“橡皮土”现象，要挖出换土充填。在地形、工程地质复杂地区内的填方，且对填方密实度要求较高时，应采取措施。以防填方土粒流失，造成不均匀下沉和坍塌等事故。
⑻夜间施工时，应合理安排施工顺序，有足够的照明设施，防止铺填超厚，严禁汽车直接倒土入槽。
4.6质量保证体系

4.7成品保护
4.7.1施工时应注意保护定位桩、高程桩，防止碰撞位移。特别是采用机械运土时，应安排专人负责看护和指挥车辆。
4.7.2加强防水层及其保护层的保护，施工时按规程施工，防止发生碰撞和挤压；如发现有损坏时，及时进行修复，不得填土掩盖。
4.7.3已完成的填土应将表面压实，路基应做成一定的坡向排水。
5.季节性施工要求
5.1 雨期施工
1）雨期施工的工作面不宜过大，应逐段、分期完成。重要或特殊的土方工程，应尽量在雨期前完成。
2）基槽的回填土应连续进行，尽快完成。施工应防止地面水流入基槽内，以免边坡塌方或基土遭到破坏。现场应有防雨及排水措施。
6.安全文明施工和环境保护
6.1安全文明施工
6.1.1现场的施工道路应设专人洒水，推土应有防尘措施，并应遵守当地防尘的有关规定。
6.1.2运土车辆应有人清扫，工地出口应设冲洗设备、设施，防止车辆带泥土污染道路，运土车辆应覆盖，防止遗散。
6.1.3基坑边设置1.2m高防护栏杆，并悬挂危险标志，夜间施工挂红色标志灯，任何人不得在基坑边和陡坡下休息。
6.1.4夜间施工做好夜间照明设施，在危险地段设明显标志。
6.1.5施工现场设专职安全员，各施工机械台、班组的主要负责人兼职安全员，建立安全责任体系。
6.1.6基坑（槽）应设置人员上下坡道或爬梯，不得在坑壁上掏坑攀登上下。
6.1.7作业时要随时注意检查基坑侧壁变化，必要时可在软弱处用钢管、木板、木方支撑；发现有裂纹或部分塌方，应采取果断措施，将人员撤离，排除隐患，确保安全。
6.1.8回填前应掌握现场土质情况，按技术交底顺序分层分段回填，分层回填时由深到浅，操作进程要紧凑，不留间隔空隙，避免塌方。
6.1.9操作人员持证上岗，施工时非操作人员不得靠近。
6.1.10回填土施工前，需将地下外墙施工外架拆除，拆除必须按方案要求施工，检查及验收合格后方可安排拆除。
6.1.11加强基坑周边的安全防护，除留出回填土进料口外，其它部位应设钢管围栏，并用安全密目网封闭，防止地面向基坑内落物。
6.1.12上部结构施工应做好操作架子的安全防护，加强施工人员的安全意识，防止高处施工落物击伤。
6.1.13用小车向槽内卸土时，槽边必须设横木挡掩，土沿溜槽滑下，槽下人员撤至安全位置后方可倒土，倒土时应稳倾缓倒。
6.1.14施工现场的一切电源、电路的安装盒拆卸应由持证电工操作；电器应严格接地、接零喝使用漏电保护器，并经试夯确认安全后方可作业；打夯机手把上的开关按钮应灵敏可靠，手把应缠裹绝缘胶布或套胶管；应两人操作，一人扶夯，一人牵线，两人必须穿绝缘鞋、戴绝缘手套，严禁夯机砸线；转向或倒线有困难时，应停机；作业后必须拉闸断电，盘好电线，把夯放在无水浸无危险的地方。
各段用电应分闸，不得一闸多用。坑槽上电缆应架空2.0mm以上，不得拖地和埋压土中，坑槽内电缆、电线应有防磨损、防潮、防断等保护措施。
6.1.15清洗施工机械、设备及工具的废水、废油等不得直接排放，应集中处理，以防污染水质和土壤。
6.1.16主要安全危险源辨识及控制措施
序号
作业活动
危险源
控制措施
1
基坑回填
塌方
在填土夯实过程中，要随时注意边坡图的变化，对坑壁有松土或塌方的危险时，应采取适当的支护措施，基坑边上不得堆放重物。
2
土方运输
翻车
基坑及室内回填，用车辆运土时，应对挑板进行检查，以保证交通道路畅通安全。车与车的前后距离不得小于5米，车辆上均应设制动阀，用于推车运土回填，不得放手让车自动翻转卸土。
3
施工用电
触电
施工用电，要认真执行三相五线用电制，每台用电设备，要做到“一机一闸一漏”的保护原则，严禁“一闸多用”对漏电保护器的灵敏可靠性要定期检查，并做好管理台账记录，作业时应按规定穿绝缘鞋、绝缘手套及其它防护用品；现场施工用电要定期进行检查，检查主要包括施工用电缆、闸箱等，防止电缆老化、脱皮、闸箱漏雨，开关破损等安全隐患的存在，对有问题的电缆、配电箱，开关等应及时进行更换和维护。
4
支撑的拆除
边坡失稳
基坑回填时，支撑的拆除，应按回填顺序，从下而上逐步拆除，不得全部拆除后再回填，以免使边坡失稳；
6.2环境保护
6.2.1对全体职工进行环保教育，提高环保意识，做到一举一动都要注意环保工作。
6.2.2施工操作要轻装轻卸、现场内禁止鸣喇叭，减少噪音，以防造成扰民。
6.2.3土方运输车辆出场前应进行拍整覆盖且应加盖或有其它的防遗漏措施，避免造成漏土污染道路，现场大门两侧路面，应有专人负责清扫，保持清洁卫生。
6.2.4土方的堆放装卸应做到整齐有序，禁止胡乱卸车。根据施工进度做到有计划的安排土方进场，做到边运边用，避免堆积过多。
6.2.5灰土拌合及土层铺摊应注意防尘，可根据实际情况采取洒水的措施进行消尘，防止尘土飞扬造成大气污染。
6.2.6每天派专人清扫场地，配备一台专用洒水车，随时洒水，防止扬尘。
6.2.7主要环境因素辨识与控制措施
序号
作业活动
环境因素
控制措施
1
土方运输
粉尘
汽车运土要覆盖，防止粉尘污染
2
机械施工
废油
施工现场使用或维修机械时，应有防滴漏措施，严禁将机油滴漏于地表，造成土壤污染，废弃棉布等应集中回收，严禁随意丢弃或燃烧处理。

附图1：N08地块基坑回填实验图

附图2：N10地块基坑回填实验图

附图3 10.8m基坑回填土做法剖面图
