运行部厂用电中断事故演练方案

15
2020年4月19日
文档仅供参考，不当之处，请联系改正。

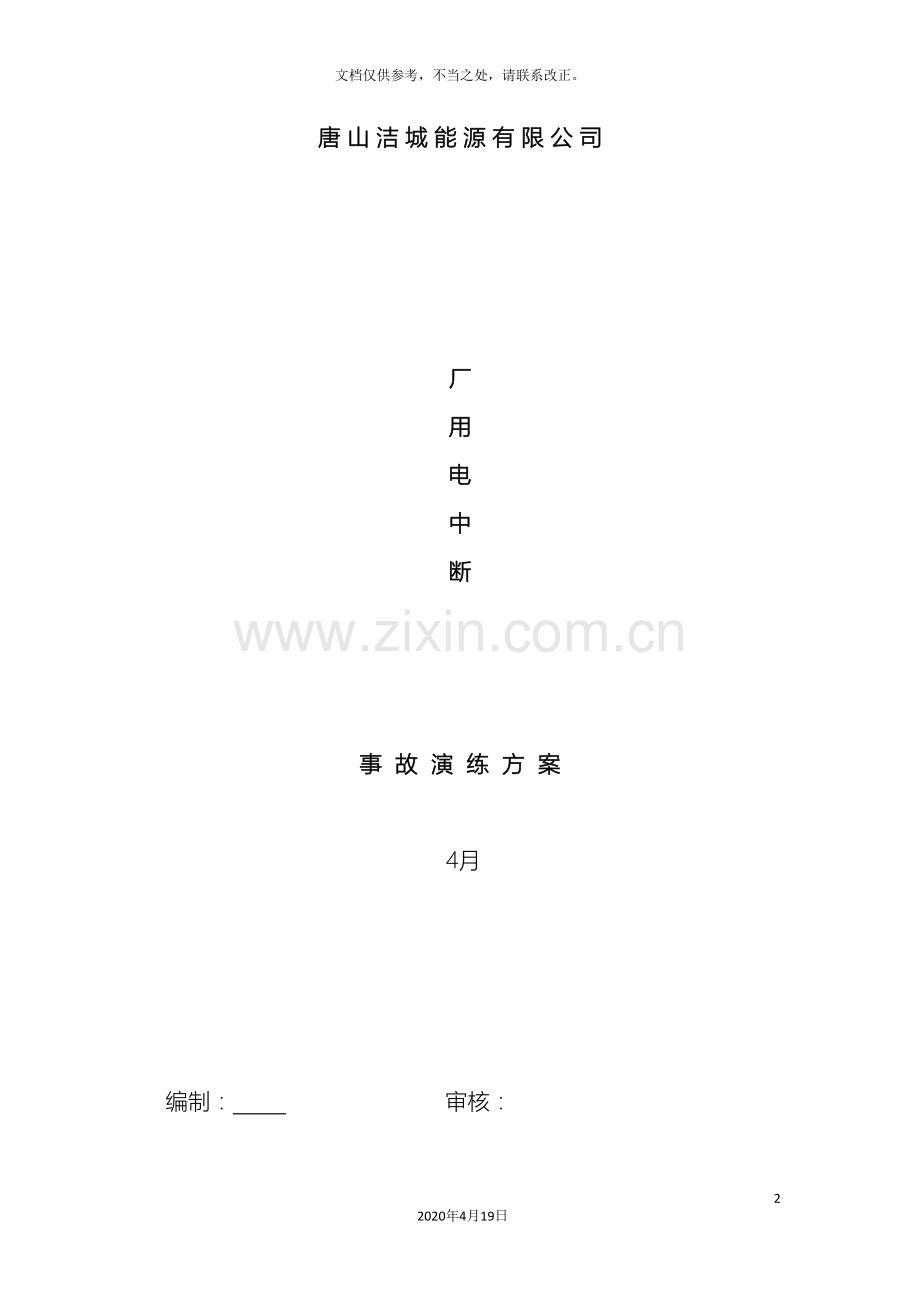

唐 山 洁 城 能 源 有 限 公 司

厂
用
电
中
断

事 故 演 练 方 案

4月

编制： 审核：

一、事故演练目的
1、 贯彻落实“安全第一、预防为主、综合治理”的方针，加强各级生产人员安全生产争分夺秒的意识，提高技能水平，使运行人员掌握迅速处理事故和异常现象的正确方法，帮助运行人员进一步掌握现场规程，熟悉设备运行特性，预防发生人员责任事故。
2、 经过事故演练，检验运行人员之间及运行人员与其它各部门之间的协作配合能力。
3、 经过事故演练，能够进一步完善反事故措施，提高事故演练的有效性，确保各部门能够协调配合、迅速、准确地处理事故。
二、事故演练组织安排
1、 演习时间： 04月 23 日 9 时
2、 演习地点：主控室（演练）、生产二楼会议室（总结）
3、 总指挥：
4、 副总指挥：
5、 演练值值长：
锅炉班组成员：
汽机班组成员：
电气班组成员：
化水班组成员：
6、 监护组成员：
7、 考评组成员：
三、组织成员职责
1、总指挥、副总指挥
1）负责监督、评判现场参演人员的事故处理情况
2）对参演各部门做综合评判
3）给演习操作员出示设备异常情况和检查处理情况
4）负责宣布演习的注意事项
5）负责宣布故障前的运行状态，发布故障点信息
2、监护组成员：对演习人员进行监护，防止误动设备
2、演习值长在主控室负责进行事故演练的指挥、调度工作
3、演习成员在主控室进行事故演练发生时的现场设备进行检查、事故处理等模拟操作，严禁实际操作设备。
四、演习要求
1、使用标准调度术语、操作术语。
2、着装符合要求，态度严肃认真。
3、演习人员接到命令后必须对操作指令进行复诵，确认无误后才能操作。
4、演习人员之间说话要清楚、明确。
5、需要检查设备或操作设备时，到设备的实际现场进行检查，但不可真实操作，只是口头说明，考评人员随同。
6、如需设备检修工作，检修人员也必须到现场，但禁止任何实际的检修工作。
7、主考评员发布故障点信息后，运行值班人员都要认真检查其相应的故障现象，并及时汇报值长。
8、演习开始后，演习人员根据故障点信息，说出操作与检查的要点。考评人员根据演习人员的实际模拟操作情况、故障的判断以及联系汇报等情况，随时记录相关内容，填写到考评卡上。在演习过程中考评员不得做出任何提示。
五、评分标准
序号
项目
标准
总分
得分
1
准备工作
1、 参演人员按时到位（迟到一人扣2分）。
2、着装服合要求（未按要求着装一人次扣2分）。
10

2
事故响应
1、接到事故信息，赶往现场的是否迅速：3分钟赶到满分，5分钟之内赶到12分，7分钟以内赶到9分，超过7分钟2分
15

3
工具配带
赶往现场是否配带相应的工具，齐全5分，不齐全2分，未带0分
5

4
演练配合
是否及时通知相关部门，部门内部在事故情况下有无及时通知相关技术人员，少通知一个扣3分
10

5
协调组织
就地检查是否到位
5

汇报是否及时
5

人员操作（口诉）是否正确
10

人员分工是否合理
5

事故处理步骤是否正确
10

6
技能水平
判断事故是否正确
5

采取措施是否正确
10

现场操作是否正确
10

总分

100

六、 事故演习内容
1、 事故条件：夜间22：00雷雨天气，112线路因雷击瞬间接地。导致112线路开关掉闸，#2主变高间隙零流保护动作掉闸，厂用电失去，锅炉灭火，机组掉闸。
2、 事故前运行方式：
1）1#锅炉、2#锅炉、2#汽轮发电机组运行。#3炉备用，#1机备用
2）110kv-4母线运行，#2线路胥洁线开关112运行，#1线路洁黄线111开关运行，#2主变运行带T3、T4高厂变，511、512带6kvⅠ ⅡⅢ段厂用电。#1主变备用，380VⅠ ⅡⅢ Ⅳ Ⅴ段运行
3）1#炉主汽温度440度，主汽压力4.9Mpa，主汽流量49t/h，给水流量53t/h。2#炉主汽温度435度，主汽压力5.1Mpa，主汽流量53t/h，给水流量59t/h。2#汽轮发电机组负荷25.3MW。
4）1#、3#给水泵正常运行，2#、4#给水泵手动备用。
5）#2、4循环泵运行，#1循环泵自动备用、#3循环泵手动备用
6）炉、机、电联锁全部正常投入。
7）1#炉、2#炉所有辅机正常运行。2#汽轮发电机组所有辅机正常运行。
3、事故现象：
锅炉专业：
1）主控室照明熄灭，事故照明自动投入，各转机
电流，压力指示到零。给水减温水解列自动，关给水截止门，总门，关闭连排，疏放水各门
2） 锅炉蒸汽流量下降、汽压急剧升高安全阀动作、汽温下降、
汽包水位瞬间下降而后上升
3）热工、电气仪表失电，指示失常。电接点水位计水位急剧下降
4）各辅机、电动机跳闸，所有风机电流，风量，风压指示到零，事故报警响，锅炉床温持续下降。
5）DCS工作正常（由UPS供电）各转机电流指示到零，各电动
门失电。调整门可调整。

汽机专业：
1）、机组声音突变。
2）、主控室照明熄灭，事故照明投入。
3)、G2负荷25.3Mw,主汽压力4.88Mpa，主汽温度431℃，真空-94Kpa，故障时负荷瞬间甩至26.9Mw,转速升至3059r/min，#3循环泵、#2给水泵、G2乙凝结泵、乙射水泵、排烟机、甲冷却水泵掉闸。汽轮机保护动作，自动主汽门、调速汽门、抽气逆止门关闭。
4） 、DCS工作正常（由UPS供电）画面显示所有电动机电流指示到零，各电动门失电。调整门可调整。
5）、循环水中断，油温、风温升高，汽压、真空下降。
电气专业：
1）2#主变保护动作,2#主变开关102跳闸，G2出口开关502跳闸，6KVⅠ、Ⅲ段厂用分支电源开关511、512跳闸，6KVⅠⅡⅢ段母线电压为零，全厂停电，线路电流电压指示均为“零”
2）DCS盘面各路电源开关显示由红变绿，事故报警鸣叫。
化水专业：
1）室内照明变暗，事故照明自动投入。
2）DCS显示制水系统设备停运，除盐泵电机电流、压力指示归“零”，运行设备显示由红变绿，事故报警鸣叫。
3）渗沥液提升泵停运。
4、事故处理
锅炉专业：
（1）立即将各电动机的开关复位，并报告值长，要求尽快恢复电源；
（2）应迅速关闭给水截止阀和旁路阀，开启省煤器再循环阀，将各系统自动改为手动；
（3）关闭连排及所有放水阀、取样，严密注意水位的变化，微开过热器疏水；
（4）如汽压迅速上升，安全阀动作，则应手动开启向空排汽，维持汽压让安全阀回座，用向空排气控制汽压在控制范围内。
（5）如电源在短时间内无法恢复时，应请示值长，关闭主汽电动阀，同时做好启动的准备工作；
（6）当电源恢复，一次水位计叫得起水时，应缓慢上水，在值长的指挥下按正常拉火操作进行拉火；
（7）若一次水位计叫不起水，应立即作紧急停炉。
汽机专业
1）、确认汽轮机是否掉闸，如未掉闸立即手动打闸停机。汽轮机闷缸处理。同时注意汽轮机振动、位移、惰走时间等参数。
2）、停机时启动直流油泵检查回油情况应正常。转子静止后，厂用电未恢复采用人工手动盘车。转子每半小时手动盘180°
3）、报告值长联系电气尽快反送电，反送电成功后，投入电动盘车。
4）、手动关闭所有可能向凝汽器进汽、进水阀门，防止凝汽器满水。如水位高过监控范围立即开启热井放水门控制水位。
5）、盘面操作将掉闸转动设备启动开关分开，连锁解除，防止送电后设备自启。同时切除机组各保护开关。
6）、反送电成功后，联系化学启动除盐水泵，保证除氧器水位。同时，将直流油泵倒交流油泵运行。
7）、启动冷却水泵向各转动设备提供冷却水。
8）、联系电气确认厂用电在哪一段，启动相应带电段的给水泵、循环泵。
9）、启动给水泵之前必须联系锅炉、汇报值长。
10）、启动循环泵，启动时排汽温度应在50°C以下，50°C以上时开启后汽缸喷淋降温，同时开启凝结水泵，保持凝汽器水位。
11）、启动汽轮机时按热态步骤启动。
电气专业：
1）立即向值长汇报，通知机、炉全厂停电。
2）立即询问线路保护动作情况，看我厂保护动作情况。查看故障录波装置，确认故障点故障性质及故障距离。
3）立即派人检查我厂110KV开关站及110KV出线有无异常情况。
4）汽机抢启直流油泵后，电气检查直流母线电压及蓄电池放电情况。
5）停止一些不重要的直流负荷的运行，保证直流母线电压
6）若线路短时间内能恢复，如系统瞬间故障等，则可按调度命令迅速恢复线路，并逐级恢复厂用电源。
7）若线路短时间内不能恢复或不能确定，如系统为永久性故障，保护动作情况不清等，电气人员应立即启动柴油发电机代保安电源，尽快投入交流油泵，盘车，DCS，整流器，事故照明等重要设备的交流电源。
化水专业：
1）停电后首先与值长取得联系，恢复车间现场照明，并询问设备用电的恢复时间。
2）当值人员应将失电前运行的转机设备的电源断开，将设备连锁退出，化学除盐制水设备非全自动运行，因此关闭多介质过滤器运行进水和产水阀门，关闭混合离子交换器运行进水和产水阀门，将中间水泵出口门关闭，将控制室PLC控制器空开关闭（防止厂用电恢复后设备骤然送电造成意外事故），把絮凝剂加药泵、阻垢剂加药泵、除盐水泵就地控制打到停止位。将综合水泵房生产水泵、消防水泵、除盐原水泵、生活水泵、废水排放泵的配电箱空开关闭，就地打到停止位，关闭生产水泵、消防水泵的出口阀门。把空压机房停电前运行空压机配电箱的分闸按钮关闭，空压机本体紧急停车按钮拍下。冷干机配电箱的空开关闭，就地打到停止位。查看工业废水池和雨水池水位情况如液位高与汽机联系关闭水塔排污门。查看渗沥液储坑渗沥液情况，如短时间不能恢复供电须接临时泵以免将渗沥液排空泵淹没。等待供电恢复并及时与值长沟通报告及了解情况。
3）供电恢复后操作，首先恢复除盐水泵、生产水泵、生活水泵的正常运行，按平时正常启机即可（合空开，就地打到自动）空压机是合空开把紧急停车按钮恢复然后点启动，并汇报值长与其它专业协调好，保证第一时间供给生产水、除盐水和压缩空气，以免造成启炉、启机的延误。将控制室PLC控制空开恢复，投运除盐制水设备（按运行规程正常投运即可），保证除盐水的充分。渗沥液提升泵恢复排放。所有设备投运后应及时巡检，查看设备运行情况，发现问题后及时处理。报告值长所有设备已恢复并正常运行，并做好停电操作的日志、表单记录，以备以后查阅。
值长：1：得到电气通知全厂厂用电失去。查看主控室事故照明是否投入。
2：令汽机检查#2机主汽门是否关闭，否则立即打闸停机，投入直流油泵同时令电气查看直流母线电压及蓄电池放电情况，检查我厂110KV开关站及110KV出线有无异常情况。安排电检值班人员接好临时电源线，启动柴油发电车，代#2机交流油泵，盘车电源；令锅炉专业检查向空排气及安全门动作情况，及时关闭各疏水。询问电气线路保护动作情况，查看我厂保护动作情况。联系区调，汇报我厂胥洁线112掉闸，询问线路故障情况，能否试送一次，如是永久故障，联系区调反送111线路。
3：令各专业将掉闸设备恢复到启动前状态。
4：令锅炉专业对两台炉分别叫水，查看锅炉水位及缺水情况，做好厂用电恢复后的起炉准备。
5：得到区调通知线路系统瞬时故障短时间内能恢复，则可按调度命令迅速恢复线路，并逐级恢复厂用电源。
6：若线路短时间内不能恢复或不能确定，如系统为永久性故障、保护动作情况不清等，电气人员应立即启动柴油发电车，接好临时电源，尽快投入交流油泵、盘车、DCS、整流器、事故照明等重要设备的交流电源。
7：厂用电恢复后，将盘车，交流油泵，事故照明恢复到正常电源代
8：迅速恢复冷却水泵，生产水泵，除盐水泵，循环水泵运行。
9：视锅炉水位情况恢复给水系统开启给水泵，缓慢给锅炉上水，待水位正常，按锅炉拉火要求拉火。
10：待锅炉拉火正常后（选择一台炉，另一台炉机组正常后，按并汽操作），视锅炉汽温、汽压情况滑参数起机，定速正常后通知电气联系区调将#2机并网（锅炉拉火过程中，电气对发电机系统进行恢复。

本次事故演练要求运行人员高度重视。

唐山洁城能源有限公司
运行管理部
4月4日
