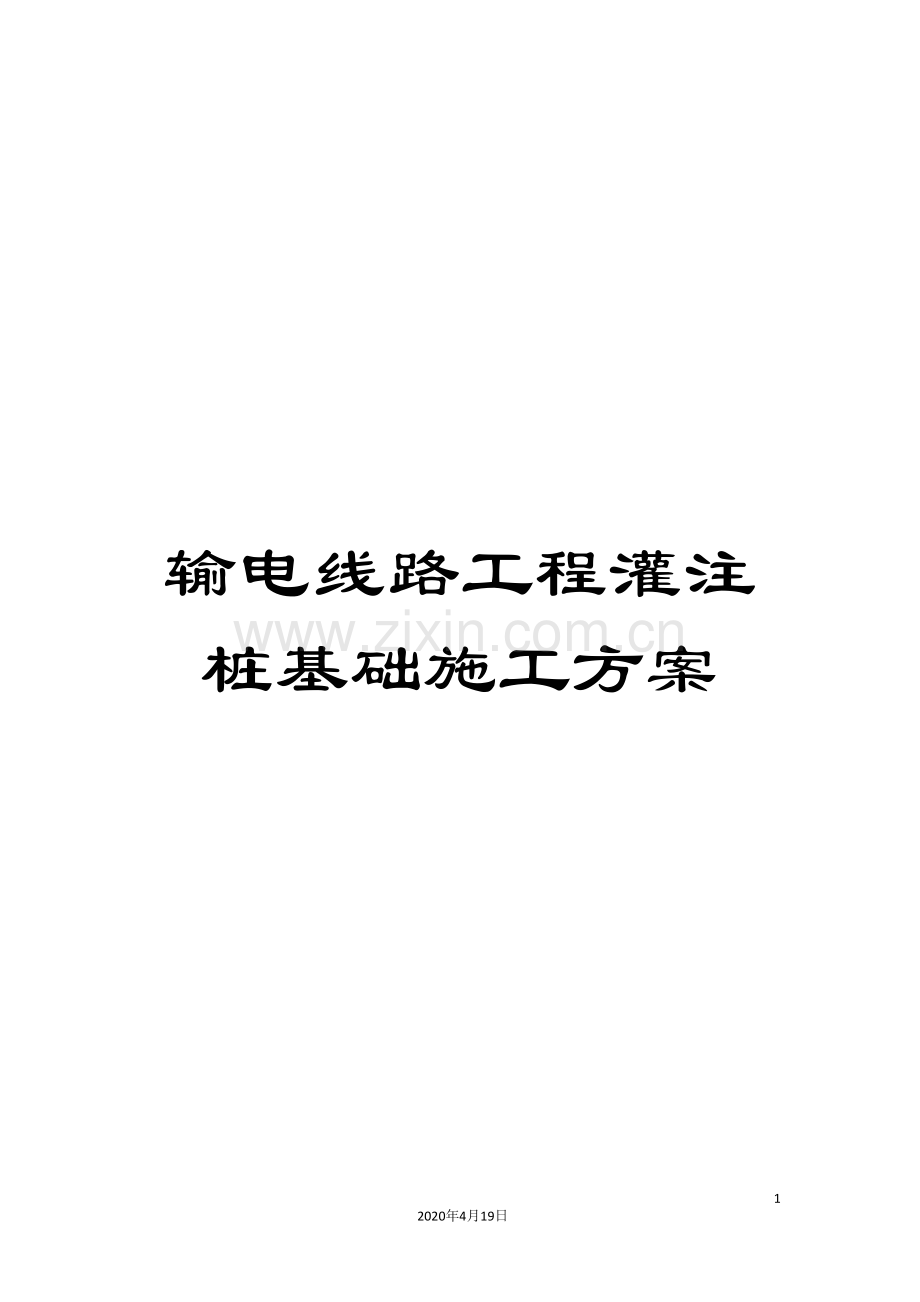

输电线路工程灌注桩基础施工方案.doc_第1页
第1页 / 共32页
输电线路工程灌注桩基础施工方案.doc_第2页
第2页 / 共32页
点击查看更多>>
资源描述
输电线路工程灌注桩基础施工方案 29 2020年4月19日 文档仅供参考,不当之处,请联系改正。 浦城圣农生物质电厂-万安110kv线路工程 人工挖孔桩基础施工方案 批准: 校核: 编写: 南平闽延电力建设有限公司浦城分公司 09月 一、工程概况 本工程为神头一电厂3#、4#机组退役后朔州电网完善工程,系将220kV神荣线、神铺线进行改造。线路起于神铺Ⅰ、Ⅱ回线(同塔双回)的19#塔大号侧14米处,止于神荣Ⅰ、Ⅱ回线(同塔双回)的52#塔大号侧33米处。 新建线路全长15.589公里,全线为同塔双回路架设。拆除原神铺I、II回线19#双回路塔、神荣I回线52#、神荣II回线54#双回路、原神荣I回线18#~24#、29#~33#、39#~45#共计21基铁塔。重新紧放双回线路1.313公里。(其中神铺I、II线19#~神铺I、II线21#长度0.797公里;神荣Ⅰ线52#、神荣Ⅱ线54#~神荣Ⅰ线54#、神荣Ⅱ线56#长度0.516公里)。 塔号 基础型号 (或图号) 单墩 使用数量(墩) 合计 砼标号 砼方量(m3) 钢筋重量(kg) 砼方量(m3) 钢筋重量(kg) 28 灌注桩基础 C35 43.41 3430.375 4 173.64 13721.5 29 灌注桩基础 C35 5.41 136.3 4 21.64 545.2 全线共43基杆塔,其中: 双回路直线塔30基,双回路耐张塔11基,双回路终端塔2基。 新建线路: 导线:2xJL/G1A-400/35钢芯铝绞线。地线:一根采用48芯OPGW复合光缆,另一根采用GJ-80镀锌钢绞线;本线路位于朔州市朔城区。所经地区为平地、河网,全线交通便利。海拔高度在1050m~1200m之间。 二、灌注桩基础工程量 本工程共使用2基灌注桩基础,采用2种灌注桩基础形式,具体见表一所示。 表一 灌注桩基础使用情况表 三. 灌注桩基础施工作业流程(见图一) 图一: 灌注桩基础施工作业流程图 四、现场准备 1.平整场地:包括按中心桩施工基面将基础施工范围内铲平整;清除地面下、地面上的障碍物;修通进桩位的便道,以便汽车、汽车起重机进场。 2.安装供水管路及供电线路。 3.按设计图纸要求进行分坑测量,在不受桩基础施工影响的地点设置桩基轴线和高程控制桩,并作好记录。 4.处于水塘中的杆塔号,采用砂袋围堰,并将围堰内的水抽干。 5.灌注桩施工应根据设计的钢筋笼长度进行分段,设置钢筋笼加工棚和水泥储放棚。还应设置备用电源、砂石堆放场及出渣场。 6.采用泥浆护壁冲击钻机成孔灌注桩,应设置2倍单桩方量的粘土存储场。 7.采用泥浆护壁旋转钻机成孔灌注桩,应设置一个3倍单桩方量的泥浆池和一个2倍单桩方量的泥浆沉淀池。 8.灌注桩的护筒埋设应符合下列规定: ①护筒一般用4~8mm钢板制作,用旋转钻机时其直径应大于钻头直径100mm;用冲击钻机时,宜大于钻头直径200mm。 ②护筒位置应埋设正确,护筒与坑壁之间应用粘土填实。护筒中心与桩位中心偏差不得大于50mm。单桩基础护筒偏差应满足验收规范中整基基础尺寸允许偏差的规定。 ③护筒埋设深度在粘土中不宜小于1m,在砂土中不宜小于1.5m,并保持孔内泥浆面高出地下水位1m以上。受江河水位影响的桩基工程,应严格控制护筒内外的水位差。 9.对用于制浆的粘土宜符合下列的要求: ①粘土的技术指标为:胶体率不低于95%,含砂率不大于4%,造浆能力不低于2.5升/公斤。 ②应选用野外具有下列特征的粘土: ●自然风干后用手不易扒开捏碎; ●干土破碎后有坚硬的菱角; ●用刀切开后表面光滑,颜色较深; ●水浸湿后有粘滑感,和成泥块后易搓成直径1mm的细长泥条。 10.制浆的性能和技术指标一般由泥浆的比重、粘度、含砂率、胶体率等四项指标来确定。调制钻孔泥浆时,根据钻孔的方法、地质情况及灌注桩本身的条件选用不同的泥浆性能指标,一般参照表三来选用。 钻孔用泥浆性能指标 表三 地质情况 比重 粘度(秒) 含砂率(%) 胶体率(%) 一般地质 1.1~1.3 16~22 <4~8 >95 松散易坍地质 1.4~1.6 19~28 <4~8 >95 注:①正循环钻孔、冲击钻孔用上限,反循环用下限; ②土层砂性大用上限,粘性大用下限; ③地质较好,孔径较小,桩较短者用上限,反之用下限。 五、旋转钻机的安装及成孔 1.采用旋转钻机进行钻孔施工,是送电线路桩基础施工的常见方法.因为它适用于任何地质条件,只是对不同地质的地层应采用不同的钻头(见表四)。 不同地质的不同钻头 表四 地质条件 粘土、粉土、 强风化岩石 中粗砾石 砾石、卵石、 孤石 弱风化 软质岩石 钻头条件 刮刀钻头 焊齿钻头 滚刀钻头 牙轮钻头 2.旋转钻机成孔一般有两种方法,根据地质条件和施工习惯选择。 ①正循环钻进成孔,其原理示意如图二。它适用于粘土、淤泥质土、强风化岩石等地质条件,一般工效较低。 2 1 6 5 3 4 图二 旋转钻机正循环钻进原理图 1-钻机 2-钻头 3-泥浆泵 4-胶管 5-泥浆池 6-沉淀池 4 ②反循环钻进成孔,其原理示意如图三。它适用于中粗砂、砾石、卵石等地质条件一般工效较高。 2 1 5 6 3 图三 旋转钻机反循环钻进原理图 3.钻机的安装应符合下列要求: ①钻机中心与桩基中心偏差不得大于50mm;钻杆中心偏差应控制在20mm以内。 ②钻机底座下方用道木垫实,钻杆用扶正器固定,扶正器用地锚固定,确保钻机找正后不发生移动。 ③安装钻机时,应将机台调平,转盘中心应与钻架上吊滑轮在同一垂直线上。 4.为使钻进成孔正直,防止扩大孔径,应使钻头旋转平稳,力求钻杆垂直无偏晃地钻进,即钻杆尽量在受拉状况下工作。 5.在松软土层中钻进,应根据泥浆补给情况控制钻进速度;在硬土层中的钻进速度以钻机不发生跳动为准。 6.当一节钻杆钻完后,应先停止转盘转动,然后吊起钻头至孔底200~300mm,并继续使用反循环系统将孔底沉渣排净,再接钻杆继续钻进。钻杆连接应拧紧牢靠,防止螺栓、螺母、拧卸工具等掉入坑内。 7.钻进过程应及时校正钻机钻杆,确保不斜孔。泥浆的粘度应符合设计要求,钻孔内的水位不许高出地下水1.5m以上。如果发生斜孔、塌孔、护筒周围冒浆时,应停钻并采取措施后再继续钻进。 8.钻机成孔中应注意下列事项: ①若发现工作平台(基础垫木)下沉或倾斜应及时调整,增大支垫面积。 ②应加强泥浆管理,勤清理循环系统,保持泥浆粘、浓度及胶体率。 ③泥浆泵放入泥浆池沉没的深度,应使液面平泵窗口一半即可,泵下端吸水口距泥浆池底不小于400mm。 六、清孔 1.在一般地质条件下,旋转钻机清孔应优先采用反循环系统,见图四。只有在粉砂层和淤泥地质条件下,才采用正循环系统清孔。 图四 清孔(反循环排浆) 抽水管 通气管 空气压缩机 滤网 挖出的泥土 泥浆池 2.清孔后须将钻杆稍稍提起使其空转,并起动泥浆循环系统,将孔内沉渣排出。 ①采用正循环系统清孔,一般需2小时以上; ②采用反循环系统清孔,一般需20分钟左右; ③当孔内泥浆比重<1.25,孔底沉渣厚度小于50~100mm(端承桩应小于50mm,摩擦端承桩应小于100mm)时,清孔为合格。 3.清孔取样应在孔底500mm以内的泥浆,要求比重<1.25,含砂率≤8%,粘度≤28S。 七、钢筋笼的制作及吊装 1.制作及安放钢筋笼之前,必须严格核对设计杆塔明细表及图纸,检查钢筋型号规格及尺寸、数量,确认无误后方可下料施工。 2.钢筋笼分二至四段制作,其长度以具体钢筋笼长度决定,搬运时应采取适当措施防止扭转、变曲。 3.钢筋笼的连接应保证主筋通长,连接用电焊,同时规定: ①桩的同一截面处,接头不超过50%,而且间隔错开排列,同一根钢筋在35d的长度内不得有两个接头。 ②主筋应采用双面搭接施焊,搭接长度不小于10d。 ③圆钢采用E-43的焊条,螺紋钢采用E-50的焊条。 4.钢筋笼的制作偏差应符合下列规定: 主筋间距:±10mm; 箍筋间距:±20mm; 钢筋笼直径:±10mm; 钢筋笼长度:±50mm。 5.为了保证钢筋笼保护层符合设计要求,分段安放钢筋笼之前必须绑好钢筋底部保护层砼垫块,预制垫块的砼厚度为60mm。 6.钢筋笼应按设计长度和吊装机械的吊高,分段分节成型。一般第一节可做成1.2~1.5倍吊架高,以后各节宜为吊架高的0.8倍。 7.钢筋笼的吊装前应符合下列要求: ①吊装前应进行强度验算,防止钢筋笼变形。 ②吊装钢筋笼进入孔内,应避免碰状护筒和孔壁。 ③吊装安放时应使钢筋笼轴线与桩孔重合,为此,应采取下列措施: ●可在孔壁四侧对称挂四根导向钢管,待浇灌的混凝土能确保钢筋位置时,再将导向钢管抽出。 ●在钢筋笼外侧按设计要求设置护板。 8.钢筋笼的吊装注意事项: ①起吊方法正确,受力点均匀,下端不可拖地。 ②在钢筋笼吊放过程中应逐节验收钢筋笼的连接焊缝质量。 ③当吊放受阻时,不能加压强行下放,应停止吊放并寻找原因。 9.对于水下浇注的混凝土桩,钢筋笼主筋的保护层允许偏差为±20mm,桩顶段部分允许偏差为±10mm。 八、水下浇注混凝土 1.水下浇注混凝土之前应做好下列准备工作: ①钢筋笼吊装完毕,且作隐蔽工程验收合格后方可浇注水下混凝土。 ②混凝土的用料(砂、石、水泥及水)品质应符合混凝土验收规范要求,并有足够的数量。混凝土使用的粗骨料粒径,卵石不宜大于50mm,碎石不宜大于40mm,配筋桩不宜大于30mm,且不应大于钢筋间最小净距的1/3。 ③混凝土必须用搅拌机搅拌。使用前,必须试运转确认合格后再开始浇灌混凝土。 ④水下混凝土的配合比必须经试验且强度等级合格,还应符合下列规定: ●必须具备良好的和易性,坍落度宜为160~200mm,水泥用量不少于430kg /m3;水上(连接部分)坍落度为30~70mm,水泥用量不少于400kg /m3。 ●含砂率宜为40%~45%,且宜选用中粗砂; ●按照混凝土配合比进行灌注桩浇筑施工用料时,还应乘以1.2的充盈系数(有效超灌量)。如遇雨天,还应根据砂、石含水率进行砂、石、水的调整; ●为改进混凝土的和易性和缓凝,有条件时,宜加入缓型减水剂(也称木钙粉),掺量宜小于25%,其减水率为15%。 ⑤使用的隔水栓或隔水球应有良好的隔水性能,做到能顺利排出。 2.导管的构造要求: ①壁厚不宜小于3mm,直径宜为200~250mm,且直径偏差不应超过2mm; ②导管的分节长度视工艺要求而定,底管长度不宜小于4m; ③导管接头宜用法兰或双螺纹方扣快速接头。 3.滑阀式导管法 ①在钻孔中插入钢导管,导管各节之间用法兰(衬有橡胶垫圈)相连,不得漏水,导管底离孔底约10cm~20cm(见图五a)。 ②在导管上塞进并用铁丝吊住一个滑阀。滑阀下端有橡胶板,上有吊钩,四周有导向板,滑阀外径略小于管子内径,滑阀能够从管子中滑到管底(见图五b)。 ③不断向导管中灌注混凝土,同时松铁丝使滑阀下移。在混凝土的重力作用下,滑阀将导管内的水压出管外,当导管内的混凝土已灌满时将导管略向上提,并剪断提滑阀的铁丝,混凝土将从管底进入孔底片,并在导管内部混凝土柱的压力下从孔底沿导管与孔壁上挤(见图五c、d)。 ④当导管底以上孔中混凝土超过2m高时,适度提升导管,同时不断向导管中灌注混凝土,使混凝土继续从孔底充填桩孔(见图五e),直至完成水下混凝土灌注。 图五 滑阀式导管法施工图 4.使用导管应注意下列事项: ①导管使用前应试拼装、试水压。试水压为0.6~1.0MPa。 ②导管长度根据实际成孔深度进行确定,而且底管长度不小于4m。 ③导管提升时,不得挂住钢筋笼,为此可设置防护三角形加劲板或锥形法兰护罩。 5.开始浇注混凝土(即压水冲灌法),其操作要点是: ①为使隔水栓能顺利排出,导管底部至孔底距离宜为300~500mm;桩直径小于600mm时可适当加大导管底部至孔底距离。 ②应有足够的混凝土储备量,压水过程混凝土浇注不得中断,使导管下端一次埋入混凝土面下0.8m以上。 ③压水冲灌混凝土是水下浇注混凝土的关键,其成功的标志是浇注混凝土后导管内没有泥浆水。 6.压水冲灌成功后应继续将混凝土从导管向孔内浇灌,随着混凝土的上升,应适当提升和拆卸导管。提管时,应保证导管始终埋入混凝土内2~6m,严禁导管提出混凝土面。 7.砼采用机械拌制,每盘拌合时间不少于1分钟,配合比、坍落度有专人检测记录,砼试块设专人取样制作、保养。 8.混凝土浇注过程中,每拆除一节导管,同时计算一次桩径。应设专人测量导管埋深及管内外混凝土面的高差,填写水下混凝土浇注记录。 9.水下混凝土必须连续施工,每根桩的浇注时间按初盘混凝土的初凝时间控制,因故中断灌注砼,中断时间不得超过去15分钟(5℃时不得超过25分钟),并对浇注过程的一切故障均应记录备案。 10.当灌注砼到钢筋笼下端时,应防止钢筋受砼顶托上升,为止应注意: ①控制灌入砼的速度以保持砼在钢筋笼下段具有良好的流动性。 ②当砼面接近钢筋笼时,应保持导管较深(3~4米),并放慢灌注速度,以减小砼上升顶力。 ③当孔内砼进入钢筋笼1~2米后,应提升导管减小埋深,相对增大钢筋笼下层在砼中的埋深,以增加嵌固力。 11.为保证桩顶浇制质量,最后一次浇注混凝土的高度应高过设计标高1.2m。一般在钢护筒未拔出前,先用人工将混浆层挖出。如条件不许可,应立即将钢护筒拔出,待开挖桩基上部基坑时,再将桩顶混浆层清除,清除高度为0.5~0.6米。 九、混凝土承台及横梁的浇制 1.施工完毕的桩,应经监理代表中间验收合格后,方准进行承台和横梁的施工。 2.承台、横梁与桩的结合处若需要留施工缝,其位置应在混凝土浇注之前确定,宜留在结构受剪力较小且便于施工的部位,一般在桩基的基面处设置施工缝。 3.在施工缝处继续浇制承台、横梁时,应符合下列规定: ①已浇注的桩顶混凝土抗压强度不应小于1.2N/mm2。 ②在已硬化的混凝土表面上,应清除水泥薄膜、松动石子和软弱混凝土层,并将表面打毛,然后加以充分湿润和冲洗干净,且不得积水。 ③在浇制混凝土前,宜先在施工缝处铺一层水泥砂浆或与混凝土内成分相同的水泥沙浆。 ④铁塔基础的地脚螺栓埋深范围内不应设置施工缝。若必须留施工缝时,应经设计代表和监理同意。 4.承台、横梁应连续浇注,不应留施工缝。 十、灌注桩施工主要机械设备和施工现场平面布置图: 灌注桩施工需用的主要机械设备配置表 表五 序号 名 称 型 号 单 位 数 量 备 注 1 旋转钻机 THS-70 台 2 4.5kW×2 2 下料架 标准 套 1 7.5kW 3 混凝土搅拌机 JZC-100 台 2 4 焊接工具 标准 台 3 5 泥浆泵 3PNL 台 3 6 机动翻斗车 1.5t 台 2 7 自备发电机 12.5kW 台 2 8 经纬仪 台 1 9 大秤 台 1 10 坍落筒 个 1 11 砼试块盒 付 1 12 测绳 35mm 个 2 13 钢卷尺 5m 付 2 14 钢卷尺 30m 付 2 15 塔尺 5m 付 1 注:本图为灌注桩基础施工现场平面布置图,其它桩号以实际地形安排布置 图六:灌注桩基础施工现场平面布置图 十一、灌注桩施工质量要求 1.施工前进行技术交底,技术人员应熟悉图纸,编制施工手册,认真校核各部尺寸。 2.全面贯彻落实《输变电工程达标投产考核评定标准》和公司“三合一”管理体系及《三峡输变电工程“创一流”考核评定办法》,执行“质量第一,为用户服务”的质量方针,提高一次基础工程施工成优率,工程合格率达100%;优良率达100%以上。 3.严格执行“持证上岗制度”,未经培训人员不得上岗操作。 4.基础原材料派专人进行监督检查,对运到杆塔位的砂、石料必须达到试验报告的要求。 5.在制作钢筋笼前,应检查钢筋规格、数量、长度是否符合设计要求。圆钢采用E-43的焊条,螺紋钢采用E-50的焊条,并按照施工图的要求进行焊接。 6.砼浇筑现场必须准备两套砼搅拌设备,对灌注工况每小时记录一次,并检测实际灌注混凝土量,并备有温度计,设专人作施工气温观测记录,在基础浇筑完成后,有专人进行养护。 7.灌注桩基础允许偏差(见表六) 表六 灌注桩基础允许偏差 序号 现浇铁塔基础允许偏差值项目 偏差值 1 桩钢筋保护层厚度 水下 -16mm 非水下 -8mm 2 连梁钢筋保护层厚度 -5mm 3 连梁断面尺寸 -0.8% 4 立柱及各底座断面尺寸 -0.8% 5 同组底脚螺栓中心对主柱中心偏移 8mm 6 基础主柱顶面相对高差 4mm 7 铁塔基础根开及对角线允许偏差 ±1.6‰(高塔±0.6‰) 8 整基基础中心与中心桩间的横线路方向位移 24mm 整基基础中心与中心桩间的顺线路方向位移(转角塔) 9 整基基础扭转 8¢(高塔4¢) 10 底脚螺栓 +8mm,-4mm 11 主柱、底脚螺栓倾斜(柱高的百分比) 0.8% 12 同组底脚螺栓间的相互间距 ±2 mm 8.灌注桩基础施工质量控制点和控制措施: 表七 灌注桩基础施工质量控制点和控制措施 序 号 质量控 制点 主要原因 质量控制措施 1 塌孔 1.土质松散 2.泥浆质量不好 3.护筒内水压力不够 4.成孔速度太快,孔壁上来不及形成泥膜 5.未及时向孔内加泥浆 1.保持或提高孔内水位。 2.加大泥浆稠度。 3.提高护筒内水位,护筒周围用粘土填封紧密。 4.成孔速度根据地质情况确定。 5.钻进中及时添加新鲜泥浆,使其高于孔外水位。 2 钻孔偏移 1.钻机成孔时,钻头所受阻力不匀,造成倾斜。 2.钻头导向部分太短,导向性差 3.地面不平或不均匀沉降,桩架不稳。 4.钻杆弯曲或连接不当,接头不直。 1.控制进孔速度,以低速钻进,并提起钻头,上下重复扫钻几次。 2.设置足够长度的钻头导向。 3.场地要平整,安装钻机时,调平桩架。 4.经常检修钻孔设备,如钻杆弯曲及时调换。 3 钻孔漏浆 1.遇到透水性强或有地下水流动的土层。 2.护筒埋设过浅,回填土不密实或护筒接缝不严密。 3.水头过高使孔壁渗透 1.适当加稠泥浆或倒入粘土,慢速转动,重复冲击增强护壁。 2.护筒周围及底缝应填密实。 3.适当控制孔内水头高度,不要使压力过大。 4 产生吊脚桩 1.清孔后泥浆密度过小,孔壁坍塌或孔底涌进泥浆。 2.清渣未净,残留泥渣过厚。 3.吊放钢筋骨架、导管等物碰撞孔壁,使泥土坍落孔底。 1.做好清孔工作,达到要求后立即浇筑混凝土。 2.注意泥浆密度和使孔内水位经常保持高于孔外0.5米以上。 3.施工中注意保护孔壁,不让重物碰撞,造成孔壁坍塌。 5 混凝土离析 1.浇筑混凝土未使用串筒 2.混凝土浇筑中途断续。 3.混凝土搅拌不均,水灰比不均匀 4.振捣不及时,不均或不到位 5.桩身夹泥 1.在浇筑高度超过两米必须使用串筒 2.混凝土浇筑要求连续浇筑,水下浇筑中断时间不允许超过去15分钟。 3.适当增加混凝土中水泥用量,提高水泥浆的稠度。经常检查坍落度。 4.设专人进行振捣。 5.抽动导管使混凝土面上升的力度要适中,升降幅度不能过大。 6 桩身完整性 缺陷 1.裂缝 2.缩颈 严格控制施工工艺流程,严格控制混凝土配比、塌落度、初凝时间,对施工中出现的异常应明确原因并采取合理解决办法。 十二、职业健康安全 1.职业健康安全方针 实施可持续发展战略,保障职工和相关方的职业健康安全。 2.职业健康安全生产目标 ①不发生重伤及以上人身伤害事故,轻伤负伤率控制在6‰以内; ②不发生一般职业健康伤害事故及一般职业卫生伤害事故; ③不发生由项目工程引起的电网稳定破坏事故; ④不发生环境污染事故和垮(坍)塌事故; ⑤不发生一般电网事故; ⑥不发生有人员责任的一般设备事故; ⑦不发生一般火灾事故; ⑧不发生恶性误操作事故; ⑨不发生一般施工机械设备损坏事故; ⑩不发生负同等责任以上的一般交通事故; ⑾不发生环境污染事故; ⑿“设施标准、行为规范、施工有序、环境整洁”,创立全国电网工程建设安全文明施工一流水平,树立广西送变电建设公司输变电工程安全品牌形象。 3.灌注桩基础施工场地应平整,障碍物应清除,地基应满足桩机的荷重,对于淤泥地基,采用方木垫底。 4.定时检查钻架及起重设备是否安全可靠。 5.分段下放钢筋笼时应检查下段钢筋笼是否稳定、牢固,上段钢筋笼吊装时设专人监护,保证吊装时安全、稳定。 6.缓台搭设必须经专职安全员检查合格后方可使用。 7.临时用电及各种机械必须按照安全规程的要求进行使用和管理。 8.现场施工必须有防火、防坠落的安全措施。 9.对于人力运输,应根据各人情况来确定每次的运输量,并正确选择安全、便捷的人抬道,根据实际情况修整、加固、防护人抬道,以保证在运输过程中的安全。各运输施工人员应相互照应,预防意外事故发生。 10.做好施工现场、驻地、材料站的消防、安全保卫工作,施工现场的施工场地、临时建筑、材料站应按场地情况合理布局,配置必要的消防器材,各种材料堆放保管符合要求,堆放整齐、合理、标识清楚,并符合安全防火标准,防止火灾发生。 11.严格执行《电力建设安全工作规程》和《电力建设安全健康与环境管理工作规定》。 12.灌注桩基础施工安全控制点及控制措施,具体见表八 表八 灌注桩基础施工安全控制点及控制措施 序号 控制点 控制措施 1 施工场地 灌注桩基础的施工场地应平整,障碍物应清除,机械设备用道木垫平。 2 井架 井架由专人负责支戗杆,打拉线,保证井架的稳定。 3 钢丝绳 打孔用的钢丝绳应经常进行检查,以防止疲劳破坏,使钢丝绳被拉断掉撞头。 4 机架 机架应经常进行安全检查,如腐蚀严重或断裂现象应停机处理后现进行作业。 5 钢筋笼的孔内焊接 在进行钢筋笼焊接时,应将孔内的钢筋笼稳固好,待焊接的钢筋笼固定好后再进行焊接。 6 吊装钢筋笼 1.施工人员必须听从统一指挥。 2.吊杆下方严禁有人。 3.钢筋笼在起吊过程中采用绳索溜着,使钢筋笼方便就位。 7 埋设护筒 护筒按规定埋设,埋深不能小于1m。 8 临时用电 1.临时用电设专人负责管理。 2.临时用电按规程规定进行安装。 9 触电 1.施工现场的电源安装和拆除由持证电工操作。 2.施工前应全面检查机电设备,保证电气绝缘和制动装置良好,传动部分应有防护罩。 3.施工现场的各种用电设备外壳必须采用专用接地线接地,并采用漏电保护装置。 4.连接设备的电缆必须架空2米以上,严禁拖地和埋入土中。 5.电焊机必须做好接地。 6.在开关刀闸处挂“小心触电”警示牌。 10 钻孔塌方 1.钻机支架安装必须牢固。 2.护筒支设必须有足够的水压。 3.掌握不同深度的地质状况,注意观察钻机周围的土质变化。 11 钻机 1.应使用封闭式钻机。 2.严禁超负荷进钻。 12 泥浆池 泥浆池必须设围栏,并挂上标示,防止人员掉入。 13 夜间施工 1.夜间现场施工应在不同的角度用木杆吊装照明灯。 2.施工现场有足够的亮度,保证施工安全。 十三、文明施工和环境保护 1.施工队进场施工前,要对全体施工人员(职工、合同工、民工)进行文明施工教育,介绍施工现场所属地区的风俗习惯。所有进场人员必须尊重、遵守当地风俗及政府法规。 2.堆放材料应根据现场情况,选择合理布置方案,力求占地最少,搬运距离最近,对环境造成的污染最小。 3.施工现场应做到工完料净。对现场剩余的砂石料应运至其它地方使用,或者与土掺合后回填至坑内。对剩余的水泥必须运回材料站。 4. 基础浇制完后,多余的混凝土不能扔在施工场地的地表上,应尽量回埋在基础坑底部。 5. 现场废弃的编制袋、塑料制品、废钢丝钢线、机油、铁钉、玻璃碎片等杂物,不许乱丢,应及时清理、回收,使施工现场做到工完料尽场清。 6.所使用的机具要维修好,消音设备要完好。 7.现场存放油料,必须对库房进行防渗漏处理,储存和使用都要采取措施,防止油料跑、冒、滴、漏,污染环境。 8.施工车辆要进行年检,防止尾气超标排放。 9.严格执行派车制度,减少车辆油料的消耗。 10.严格按设计图纸、施工规范、招标单位的合同、施工的技术要求进行房屋拆迁、林木砍伐、青苗赔偿、土地征用和施工作业,要文明施工,减少施工对环境的影响程度,保护生态环境。 11. 因施工影响到的农田、沟渠、道路和桥梁及其它公用设施,都要进行清理恢复工作。 12.因施工需要挖掘的临时施工用坑,在施工结束后都应回填夯实,恢复植被。 13. 根据不同施工阶段的特点,对环保工作进行总结,并随时接受甲方、监理工程师、环保部门的检查与指导,对存在问题采取相应整改措施。 14.在施工过程中,要文明施工,严格按图纸要求及有关规定进行施工,制定合理的施工技术措施和施工方案,减少施工对周围环境的影响,不给当地的生产、生活带来不便。 15. 施工驻地应合理安排,统一管理,安排人员定期整理,随时保证环境整洁。 16.施工现场的施工场地、材料站应按场地情况合理布局,各种材料堆放保管符合要求,堆放整齐、合理、标识清楚,并符合安全防火标准。 17. 做好安全防护措施,使场地周围建筑物、构筑物和地下管线等得到有效保护,确保人民生命财产安全。 18.文明施工要贯穿于施工全过程,施工过程中各种施工管理制度、安全措施、施工技术措施应健全。有关部门要坚持经常检查,定期评比,奖惩分明,使施工现场保持在一个较高的文明施工水平上。 19.开展各级安全质量与文明施工活动,要有实效,内容充实,并有详细齐全的活动记录。
