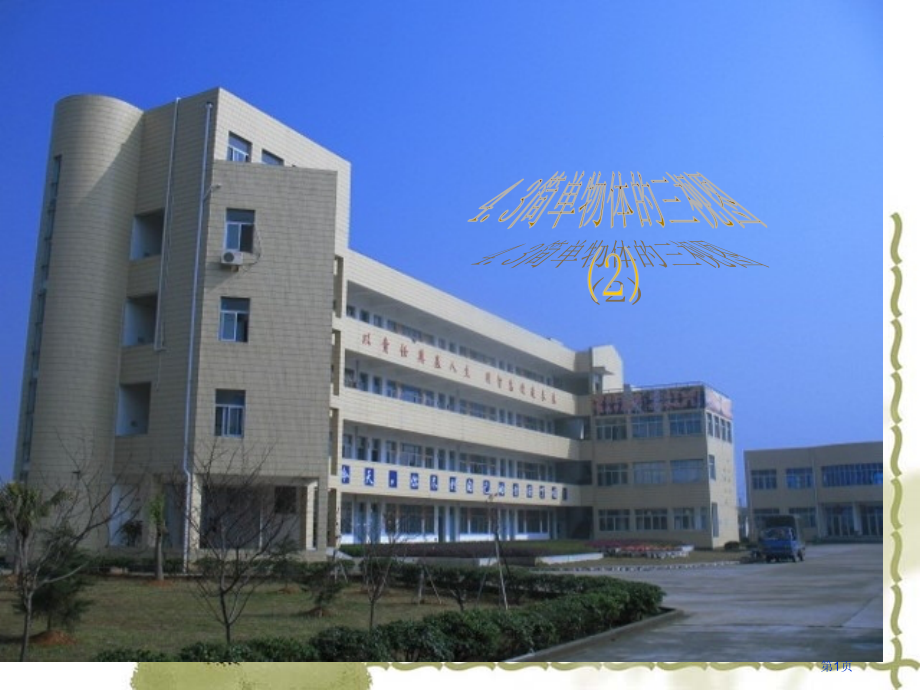

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,4.3简单物体的三视图,4.3简单物体的三视图(2),第1页,你能说出直三棱柱,圆柱,圆锥,球的三视图吗?,说一说,第2页,5.画三视图标准是,.,2.圆锥三视图分别是,.,1.直三棱柱三视图分别是,.,4.三视图都一样几何体是,.,立方体,球体,三角形,宽相等,长对正,高平齐,三角形,圆形,矩形,矩形,三角形,3、圆柱三视图分别是_,_,_.,矩形,矩形,圆形,第3页,物体三视图实际上是物体在三个不一样方向正投影.正投影面上正投影就是主视图，水平投影面上正投影就是俯视图，侧投影面上正投影就是左视图,第4页,三视图对应规律,俯视图和左视图,主视图和俯视图,主视图和左视图,-长对正,-高平齐,-宽相等,可注意哦,第5页,例1,一个蒙古包如图所表示,它上部圆锥部分和下部圆柱部分高都是2m,底面直径为3m,请以1:200百分比画出它三视图.,例题学习,你以为画实物三视图要注意什么?,第6页,例题学习,例2,一个六角螺帽毛坯如图,底面正六边形边长为250mm,高为 200mm,内孔直径为200mm.请画出六角螺帽毛坯三视图.,画一些实物三视图时,若没有特殊百分比要求,可依据实际情况进行合理缩放,但需在解题过程中给予标注.,第7页,完成“课内练习”,注意:看不见轮廓线要画成虚线.,第8页,练一练,1.一个零件主视图和俯视图如图,请描述这个零件形状,并补画出它左视图.,主视图,俯视图,球一部分与圆柱组合体,左视图同主视图.,第9页,练一练,2.一个物体主视图和俯视图如图,请说出这个物体形状,并补画出它左视图.,主视图,俯视图,用平行于圆锥底面平面截圆锥所得平面与底面之间部分.,左视图同主视图.,第10页,谢谢！,第11页,
