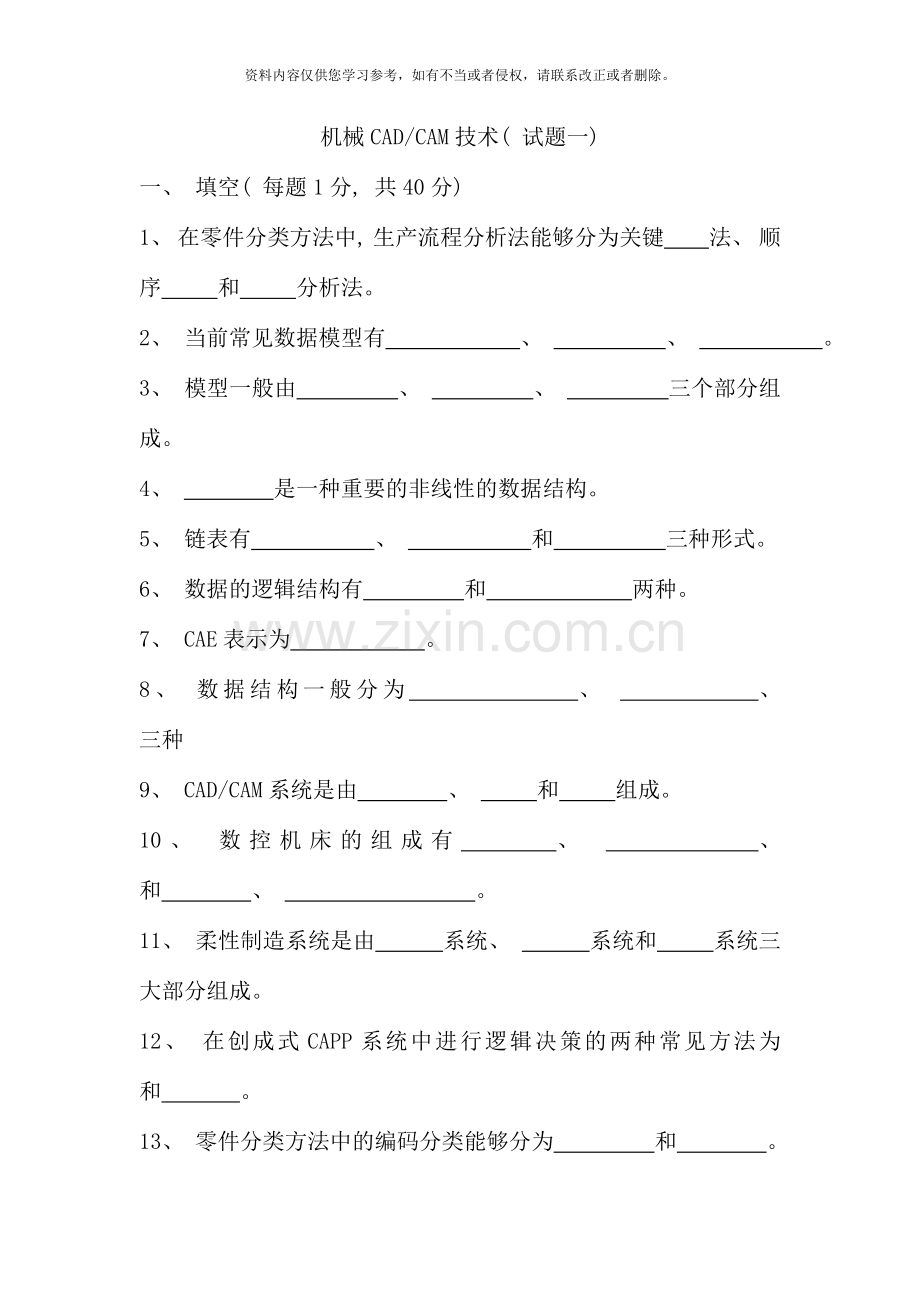

机械CAD/CAM技术( 试题一)
一、 填空( 每题1分, 共40分)
1、 在零件分类方法中, 生产流程分析法能够分为关键 法、 顺序 和 分析法。
2、 当前常见数据模型有 、 、 。
3、 模型一般由 、 、 三个部分组成。
4、 是一种重要的非线性的数据结构。
5、 链表有 、 和 三种形式。
6、 数据的逻辑结构有 和 两种。
7、 CAE表示为 。
8、 数据结构一般分为 、 、 三种
9、 CAD/CAM系统是由 、 和 组成。
10、 数控机床的组成有 、 、 和 、 。
11、 柔性制造系统是由 系统、 系统和 系统三大部分组成。
12、 在创成式CAPP系统中进行逻辑决策的两种常见方法为 和 。
13、 零件分类方法中的编码分类能够分为 和 。

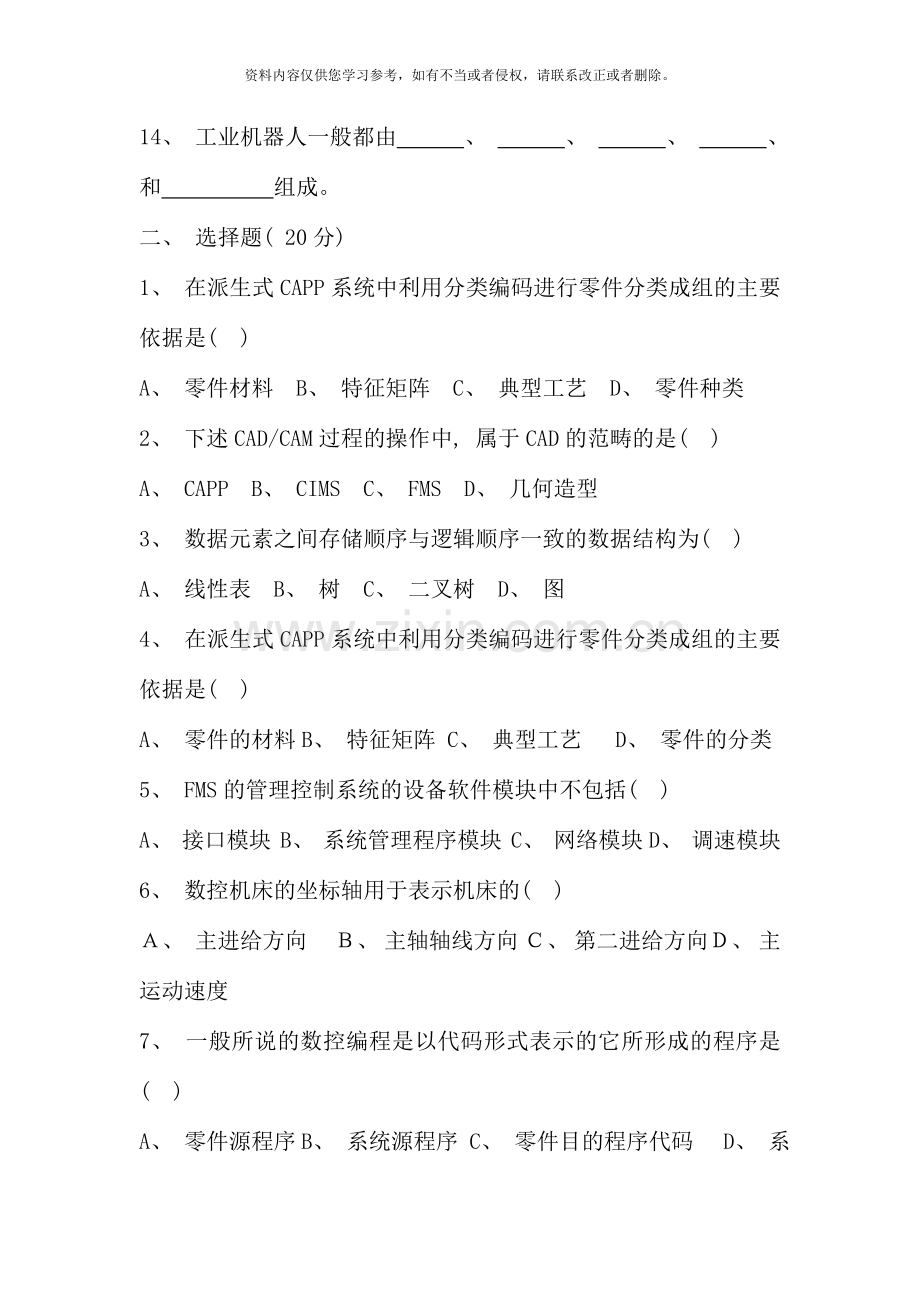

14、 工业机器人一般都由 、 、 、 、 和 组成。
二、 选择题( 20分)
1、 在派生式CAPP系统中利用分类编码进行零件分类成组的主要依据是( )
A、 零件材料 B、 特征矩阵 C、 典型工艺 D、 零件种类
2、 下述CAD/CAM过程的操作中, 属于CAD的范畴的是( )
A、 CAPP B、 CIMS C、 FMS D、 几何造型
3、 数据元素之间存储顺序与逻辑顺序一致的数据结构为( )
A、 线性表 B、 树 C、 二叉树 D、 图
4、 在派生式CAPP系统中利用分类编码进行零件分类成组的主要依据是( )
A、 零件的材料B、 特征矩阵 C、 典型工艺 D、 零件的分类
5、 FMS的管理控制系统的设备软件模块中不包括( )
A、 接口模块 B、 系统管理程序模块 C、 网络模块D、 调速模块
6、 数控机床的坐标轴用于表示机床的( )
Ａ、 主进给方向 Ｂ、 主轴轴线方向 Ｃ、 第二进给方向Ｄ、 主运动速度
7、 一般所说的数控编程是以代码形式表示的它所形成的程序是( )
A、 零件源程序 B、 系统源程序 C、 零件目的程序代码 D、 系统目的程序代码
8、 一般我们将数据的存储结构称为数据的( )
A、 物理结构 B、 逻辑结构 C、 逻辑关系 D、 存储关系
9、 世界上最早进行工艺设计自动化研究的国家是( )
A、 美国 、 B英国、 C、 德国D、 挪威
10、 世界上第一台电子计算机出现在( ) 年
A、 1954 B、 1974 C、 1964 D、 1946
11、 CIMS表示为
A、 计算机集成制造系统 B、 计算机辅助工程 C、 生产计划与控制 D、 计算机辅助制造
12、 在OPITZ分类编码系统中, 描述零件基本形状要素的码位范围为
A、 1~5码位 B、 1~3码位 C、 5~9码位 D、 6~9码位
13、 在CIMS的制造自动化系统中, 最先进的加工手段是
A、 数控机床 B、 装配流水线 C、 组合机床 D、 FMS
14、 在计算机技术的相关领域, 一般将数据在磁盘上的存储结构称为数据的
A、 物理结构 B、 逻辑结构 C、 数据结构 D、 磁盘结构
15、 CAD\CAM系统是由( ) 组成的
A、 CAD,CAM,CAPP B、 图形软件、 数据库、 NC
C、 工作人员、 硬件和软件 D、 主机、 系统软件、 CAM
16、 下列多项中不属于CAM工作范畴的内容是
A、 生产过程与管理 B、 应力、 应边分析 C、 加工控制 D、 质量控制
17、 下列不属于制定零件族相拟标准方法的是
A、 特征码方法 B、 聚类分析法 C、 码域法 D、 特在住码域法
18、 CAD\CAM系统中, CAE是指
A、 计算机辅助设计 B、 计算机辅助制造
C、 计算机辅助工程 D、 计算机辅助工艺过程设计
19、 在对话框构件中, 滚动条构件为
A、 buttoh B、 toggle C、 image D、 slider
20、 现代机械工业中的所谓数控编程一般是指( ) 程序的编制。
A、 零件 B、 数控系统 C、 检测系统 D、 刀具
三、 判断题10分
( ) 1、 CAD是以计算机为辅助手段来完成整个产品的设计工程。
( ) 2、 虚拟设计是一种新兴的多学科交叉技术。
( ) 3、 数据结构中把描述多个对象的 数据称记录。
( ) 4、 多个结点具有的子树标为该结点的度。
( ) 5、 建模过程实质就是一个描述: 处理、 储存、 表示现实物体及其属性的过程
( ) 6、 一般三维实体模型表示有边界表示法, 轮廓线法
( ) 7、 有限元法只能处理一种复杂形状
( ) 8、 工艺数据库与知识库的设计遵循软件设计的一般原则, 即”自左向右, 逐步求精”的原则
( ) 9、 直线插补和倒角插补是两种常见的插补方法
( ) 10、 机床标准坐标采用左手笛卡尔直角坐标系
四、 解释概念: 10
CAD、 CAE、 CAPP、 CAM、 CAD/CAM、 OA、 MIS、 MRP、 FMS、 CIMS
五、 简答题20
1、 什么是几何建模? 几何建模应该具备什么功能?
2、 简述有限元法解题步骤。
3、 创成法CAPP系统工序设计模块的主要功能有哪些?
4、 一个完备的CAD系统具有的特点?
5、 现代生产管理的特点?

机械CAD/CAM技术( 试题一答案)
一、 填空( 每题1分, 共40分)
1、 机床法、 顺序分拨法和聚类分析法。
2、 层状模型、 网状模型、 关系模型
3、 数据、 数据结构、 算法
4、 树
5、 单向链表、 双向链表和循环链表
6、 线性结构和非线性结构
7、 计算机辅助工程
8、 逻辑结构、 物理结构、 数据的运算
9、 工作人员、 硬件和软件
10、 主机、 控制装置、 驱动装置和辅助装置、 编程及其辅助设备。
11、 加工系统、 物流系统和信息系统三大部分组成。
12、 决策树和决策表。
13、 特征码位和码位。
14、 手部、 腕部、 臂部、 机身、 驱动系统和控制系统组成。
二、 选择题BDABCBAADD AADACBBCDA
三、 判断题√√√××√√×√×
五、 简答题
4、 现代生产管理的特点? 强调系统性; 用数学的方法; 强调生产的柔性; 计算机在生产中的广泛应用。

机械CAD/CAM技术( 试题二)
一、 填空题( 1X40=40分)
1、 CAD/CAM系统的集成就是把 、 、 、 、 以及 等各种功能不同的软件有机的结合起来。
2、 数组中各元素存储的特点是 、 、 。
3、 计算机图形生成方法有 、 、 、 、 。
4、 建模技术是将现实世界中的 及其 转化为计算机内部数字化表示的原理和方法。
5、 设计资料的数据处理方法 、 。
6、 优化设计的首要任务是 。
7、 零件组合成组的方法 、 、 。
8、 工业机器人一般都由 、 、 、 、 和 组成。
9、 当前常见数据模型有 、 、 。
10、 链表有 、 和 三种形式。
11、 数据的逻辑结构有 和 两种。
12、 CAE表示为 。
13、 数据结构一般分为 、 、 三种。
二、 选择题20
1、 下述CAD/CAM过程的操作中, 属于CAD范畴的是( )
A、 CAPP B、 CIMS C、 FMS D、 几何造型
2、 数据元素之间存储顺序与逻辑顺序一致的数据结构为( )
A、 线性表 B、 树 C、 二叉树 D、 图
3、 对于决策树又叫判定树, 它不包括( )
A、 根 B、 干 C、 分枝 D、 节点
4、 在数控机床CNC系统组成中, 核心部分为( )
A、 输入输出设备 B、 PLC C、 CNC装置 D、 伺服机构
5、 下述CAD\CAM过程的操作中, 属CAD范畴的是( )
A、 几何造型 B、 有限元分析 C、 优化设计 D、 CAPP
6、 线性表的设计顺序存储结构适合存储数据的是( )
A、 设计结果数据 B、 数据元素长度不同的数据
C、 中间结果数据 D、 工程手册中的数表
7、 线型表采用链式存储时, 其地址( )
A、 必须是连续的 B、 一定是不连续的 C、 部分地址必须是连续的 D、 连续与否均能够
8、 下列不是特征识别技术的是( )
A、 匹配 B、 NC编程 C、 体积分解 D、 构形元素生长
9、 不是CAPP系统工作原理的是( )
A、 设计式 B、 派生式 C、 创成式 D、 混合式
10、 不是零件分类编码系统结构的是( )
A、 树式结构 B、 链式结构 C、 OPITZ结构 D、 混合式结构
11、 CIMS表示为
A、 计算机集成制造系统 B、 计算机辅助工程 C、 生产计划与控制 D、 计算机辅助制造
12、 在OPITZ分类编码系统中, 描述零件基本形状要素的码位范围为
A、 1~5码位 B、 1~3码位 C、 5~9码位 D、 6~9码位
13、 在CIMS的制造自动化系统中, 最先进的加工手段是
A、 数控机床 B、 装配流水线 C、 组合机床 D、 FMS
14、 在计算机技术的相关领域, 一般将数据在磁盘上的存储结构称为数据的
A、 物理结构 B、 逻辑结构 C、 数据结构 D、 磁盘结构
15、 CAD\CAM系统是由( ) 组成的
A、 CAD,CAM,CAPP B、 图形软件、 数据库、 NC
C、 工作人员、 硬件和软件 D、 主机、 系统软件、 CAM
16、 下列多项中不属于CAM工作范畴的内容是
A、 生产过程与管理 B、 应力、 应边分析 C、 加工控制 D、 质量控制
17、 下列不属于制定零件族相拟标准方法的是
A、 特征码方法 B、 聚类分析法 C、 码域法 D、 特在住码域法
18、 CAD\CAM系统中, CAE是指
A、 计算机辅助设计 B、 计算机辅助制造
C、 计算机辅助工程 D、 计算机辅助工艺过程设计
19、 在对话框构件中, 滚动条构件为
A、 buttoh B、 toggle C、 image D、 slider
20、 现代机械工业中的所谓数控编程一般是指( ) 程序的编制。
A、 零件 B、 数控系统 C、 检测系统 D、 刀具
三、 判断题10分
( ) 1、 数据结构是描述物体数据元素之间关系的组织形式。
( ) 2、 栈的特点是前出后进。
( ) 3、 几何建模方法以几何信息和拓扑信息反映物体的大小和种类。
( ) 4、 成组技术的基本原理是对不同的零件进行识别和分组。
( ) 5、 工艺规程设计的主要任务是为被加工零件选择合理的加工方法、 加工顺序、 工夹量具、 以及切削用量的计算等, 使能按设计要求生产出合格的成品零件。
( ) 6、 创成式CAPP系统的设计, 一般包括工作阶段和硬件编程阶段。
( ) 7、 建模过程实质就是一个描述: 处理、 储存、 表示现实物体及其属性的过程
( ) 8、 支撑软件主要用来实现几何建模, 绘图, 工程设计计算和分析等功能
( ) 9、 数控系统主要是用点位控制和轮廓控制
( ) 10、 直线插补和倒角插补是两种常见的插补方法
四、 解释概念: 10分
CAD、 CAE、 CAPP、 CAM、 CAD/CAM、 OA、 MIS、 MRP、 FMS、 CIMS
五、 简答题20分
1、 CAD/CAM集成的意义如何?
2、 常见的优化设计方法有哪些。
3、 试分析三维几何建模的几种方法及应用范围。
4、 简述刀位轨迹仿真的主要作用?
5、 现代生产管理的特点?

机械CAD/CAM技术( 试题二答案)
一、 填空题( 1X40=40分)
1、 CAD/CAM/CAE/CAPP/NCP/以及PPC
2、 顺序的、 连续的、 均匀的
3、 轮廓线法、 参数化法、 图形元素拼合法、 尺寸驱动法、 三维实体投影法
4、 物体、 属性
5、 数表的处理、 线图的处理
6、 建立数学模型
7、 人工识别分组法、 零件分类和编码分组法、 生产流程分析分组法
8、 手部、 腕部、 臂部、 机身、 驱动系统和控制系统组成。
9、 层状模型、 网状模型、 关系模型
10、 单向链表、 双向链表和循环链表
11、 线性结构和非线性结构
12、 计算机辅助工程
13、 逻辑结构、 物理结构、 数据的运算
二、 选择题DABCDDDBAC AADACBBCDA
三、 判断题√×××√×√√√×
