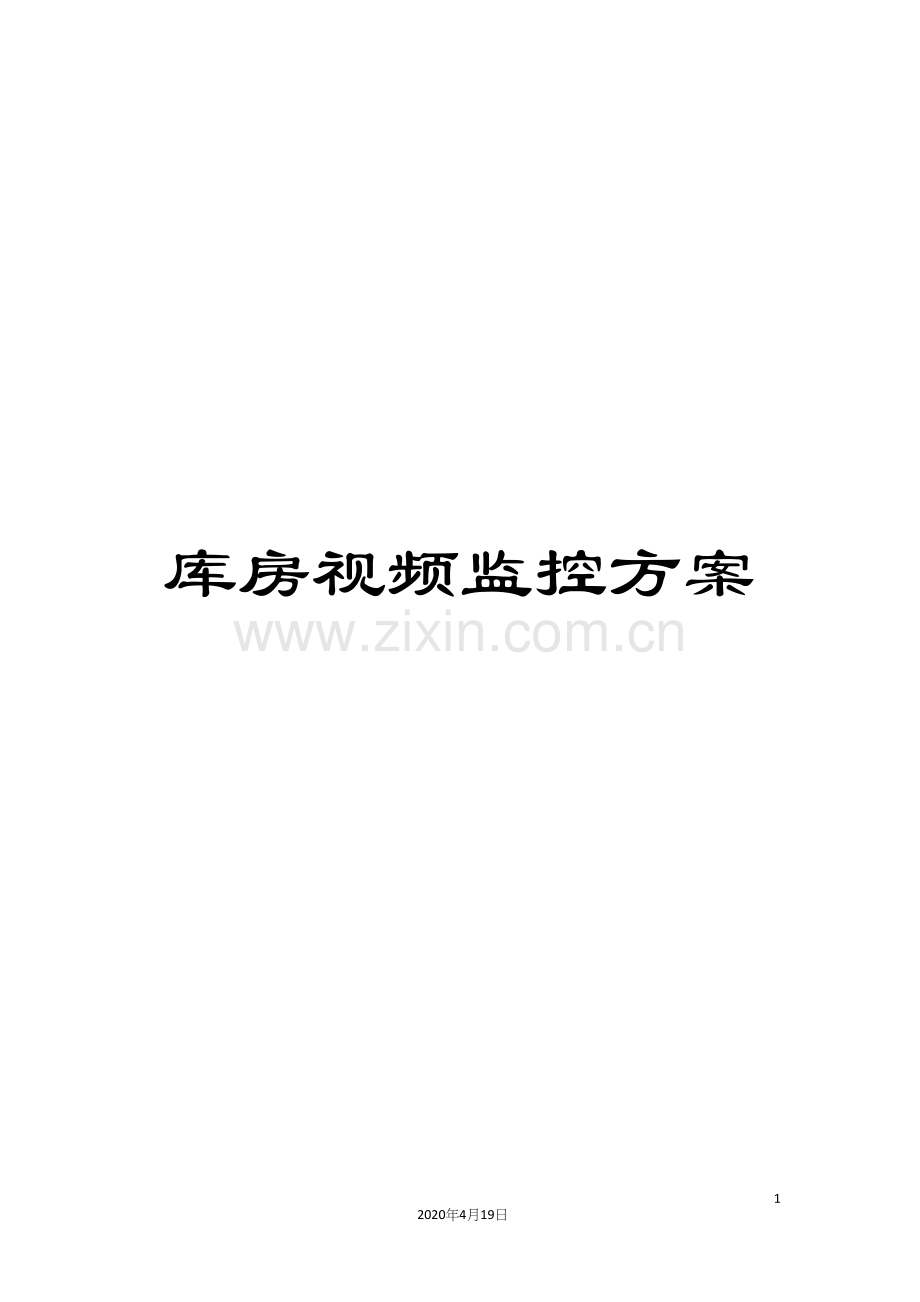

库房视频监控方案

23
2020年4月19日
文档仅供参考

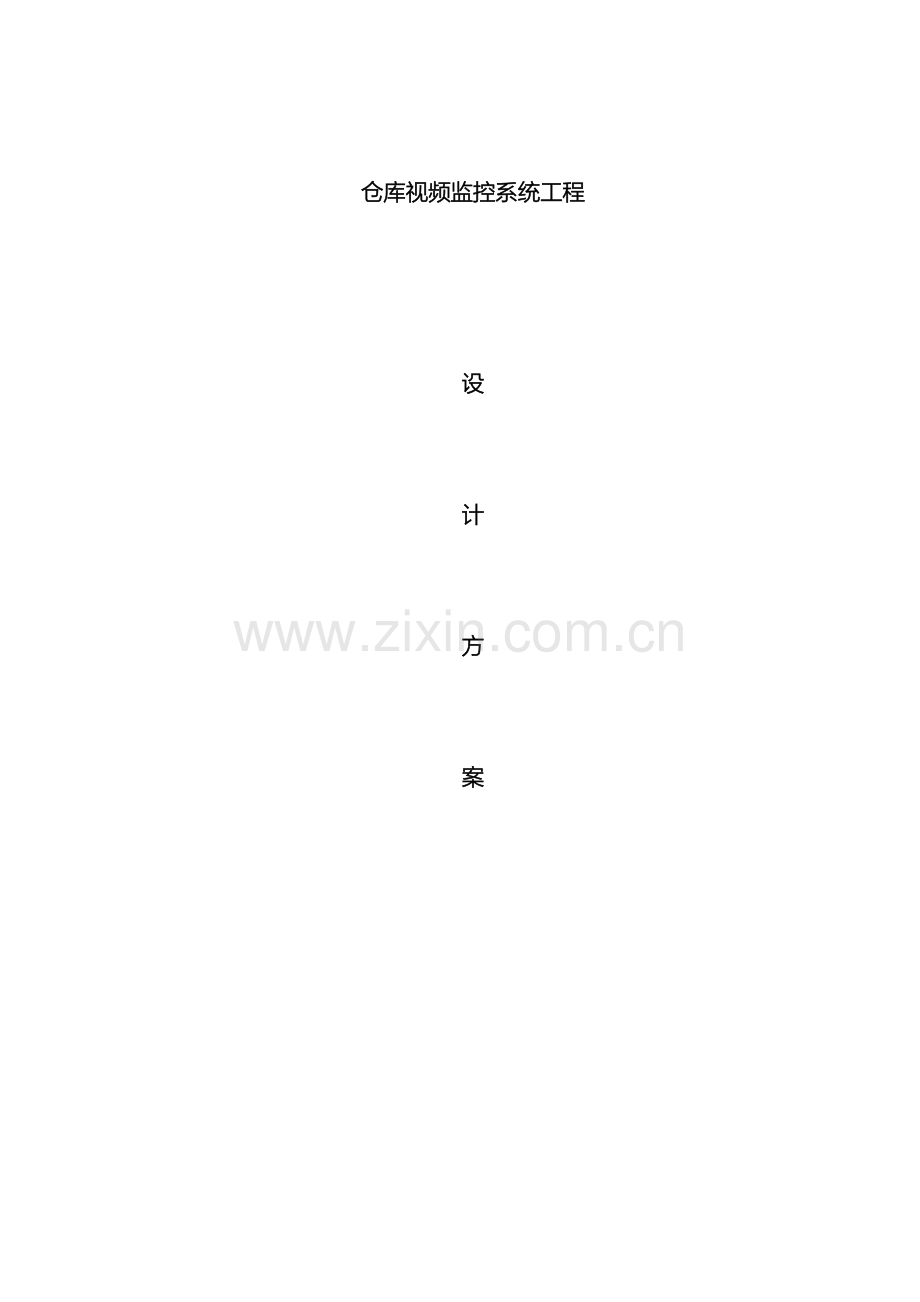

仓库视频监控系统工程

设

计

方

案

目录

一、系统概述 2
二、系统设计原则 2
三、系统设计依据和实施标准 3
四、系统组成 3
五、甲方需求分析 4
六、系统功能 5
七、主要设备功能介绍 6

视频监控系统
一、系统概述
视频周界防范系统是现代科技发展的一种高科技产品。它把人为管理、安全防范、信息处理有机地结合一起，使现代化管理手段有了极大的提高。现代建筑群中所安装的CCTV系统应充分体现其现代化、科学化、综合化，同时其选用的设备应尽量考虑先进性、可靠性、实用性，外形美观、布局合理，真正体现安全自动化、管理现代化、操作简单化。
近几年来，随着CCD摄像机和数字监控系统的成熟和商品化，电视监控系统在最近得到了飞速发展。它使管理人员在控制室中就能观察到监控区域内的所有重要地点的情况，为保安系统提供良好的视觉效果,同时也为监控区域人员活动提供了有力保障。
在营地视频安防系统中，闭路监控技术的应用是非常突出的，占据了非常重要的地位，结合该营地的实际情况及甲方要求，我们本着配套齐全、功能完备、经济合理的原则做出了本系统的总体设计方案，下面我们将分别就设计原则和设计依据，系统配置等做出详细的阐述。
二、系统设计原则
1. 实用性：重点考虑系统的实用性，注重系统的综合能力和总体性能的稳定性。
2. 稳定性、可靠性：须选用先进、成熟、可靠并在营地监控项目运行业绩良好的硬件设备，操作系统软件、应用软件和网络拓扑方式及先进、可靠的数据通信规约。图像监控系统的采用不应影响被监控设备的正常运行。图像监控系统的局部故障不应影响整个监控系统的正常工作。监控系统应具有较强的抗干扰和防雷功能。系统具有自诊断功能。
3. 开放性：考虑到系统投资的长期效益，设计与选型注重开放性，图像监控系统中各产品符合国际标准以及有关国家标准和行业规约等，满足系统的可扩性和可移植性，使其它计算机网络用户便于浏览和查询。图像监控系统的软、硬件应采用模块化结构，便于图像监控系统的扩容和升级。
4.先进性：系统采用先进的图像压缩技术H.264技术，能反映当今技术和设备的先进水平，有监控前端采用专用芯片完成实时图像压缩，保证系统的稳定运行。

三、系统设计依据和实施标准
本系统设计依据以下国家有关设计规范及标准：
A、《安全防范工程程序与要求》 （GA/T75-94）
B、《工业电视系统工程设计规范》 （GBJ115-87）
C、《计算机软件开发规范》 （GB8566-88）
D、《电气装置安装工程电缆线路施工及验收规范》 （GB50168-92）
E、《民用闭路监视电视系统工程技术规范》 （GB50198）
F、《火灾自动报警系统设计规范》 （GBJ116-88）
G、《电业安全工作规程》 （DL-408-91）
H、《民用建筑电气设计规范》 （JGJ/T16-92）
I、《工业企业通信设计规范》 （GBJ42-81）
J、《报警图像信号有线传输装置》 （GB/T-16677-96）
K、《电子测量仪器电磁兼容试验规范》 （GB6833-87）
L、《建筑物防雷设计规范》 (GB50057-94)
四、系统组成
数字闭路电视监控系统应该说是跨学科跨行业的系统工程，以功能要求的不同可分为以下几个方面：
1） 前端摄像系统
2） 传输系统
3） 视频控制系统
4） 视频显示和记录系统
摄像部分是电视监控系统的前沿部分，是整个系统的“眼睛”，它把监视的内容变为图像信号，传送控制中心的监视器上，摄像部分的好坏及它产生的图像信号质量将影响整个系统的质量。
传输部分是系统的图像信号通道。传输电缆质量的好坏不但会影响图像画质的好坏同时还会影到整个系统的抗干扰能力。
控制部分是整个系统的“心脏”和“大脑”，是实现整个系统功能的指挥中心。
显示部分一般是由几台或多台监视器（电视墙）组成，它的功能是将传送过来的图像一一显示出来。

摄像部分
摄像部分是电视监控系统的前沿部分，是整个系统的“眼睛”。它布置在被监视场所的某一位置上，使其视场角能覆盖整个被监视的各个部位。因被监视场所面积较大一体化球形摄像机有自动变焦距和手动变倍功能镜头，使摄像机所能观察的距离更远、更清楚，同时一体化球形快速放应摄像机安装在内置的电动云台上，经过控制器的控制，能够使云台带动摄像机进行水平和垂直方向的旋转，从而使摄像机能覆盖到的角度、面积更大。总之，摄像机就像整个系统的眼睛一样，把它监视的内容变为图像信号，传送给控制中心的监视器上。
前端摄像机型号的选用本着实用,易安装和图像效果与恶劣环境的因素以及安装的美观性,可靠性,安全性,稳定性,和不损坏原建筑物等方面考虑。
光缆传输部分
传输部分就是系统图像信号、声音信号、控制信号等的通道。当前数字监控系统多半采用视频基带传输方式。本系统考虑摄像机距离控制中心较远的情况下，采用光纤传输方式。
对图像信号的传输重点要求在图像信号经过传输系统后，不产生明显的噪声、失真（色度信号与亮度信号均不产生明显的失真），保证原始图像信号（从摄像机输出的图像信号）的清晰度和灰度等级没有明显下降等，根据本大厦的传输距离情况，本方案设计考虑到以后的扩展性采用室外型4芯单模光缆传输。
控制部分
控制部分是整个系统的“心脏”和“大脑”，是实现整个系统功能的指挥中心。控制部分主要由总控制台（数字监控系统主机）组成。总控制台中主要的功能有：视频信号分配、图像信号的校正与补偿、图像信号的切换、图像信号的记录等；对摄像机、电动变焦镜头、云台等进行遥控，以完成对被监视场所全面、详细的监视或跟踪监视。
五、甲方需求分析
同甲方讨论约100米距离安放一台摄像机，1#-16#用于围栏监控，17#-18#用于监控前方道路及库房外侧的集装箱，共需安装18台摄像机。本系统主要是把所有场所安装监控点进行监控，并经过光纤传输信号方式把监视点的现场情况实时地传送到控制中心的监视器上，以达到花园现代化管理和安全防范的目的。

六、系统功能
性能、功能先进：
设备选型要保证技术领先，性能可靠，操作简便、实用，维护简单，性能价格比最优，并留有扩展余地。设备采用均采用当前领先技术和生产工艺制造，系统建成后，三至五年不会落后淘汰。
电视监控系统功能完善:
经过保安监控系统随时掌握监控区域内人员活动情况，检查各个重点部位的安全情况，提前发现隐患，及时处理突发事件。并自动进行录像。正常情况下对进行24小时录像，录像资料可备出事时查询。
设备高可靠性：采用监控行业最新技术和高品质设备。
操作简单实用：采用高科技手段，进行智能化设计，尽量减少系统操作的复杂性。并作到系统工作稳定可靠，维护简单。
发展性：系统应在初步设计时，就考虑未来良好的发展性，以降低未来发展的成本，使系统具有良好的可持续发展性。
经济性：在满足安全防范级别的要求前提下，在确保系统稳定可靠、性能良好的基础上，在考虑系统的先进性的同时，按需选择系统和设备，做到合理、实用，降低成本，从而达到极高的性能价格比，降低智能大厦安全管理的运营成本。
外观效果美观：
前端装置安装均考虑安全性、隐蔽性及美观性，根据实用和美观的原则，我们都选用了外观工艺和性能稳定都比较好的安防产品。

七、主要设备功能介绍
1、室外红外摄像机
主要特性：
全新的基于每个像素的160倍动态范围，带有不分区域的自然对比度图像校正调整功能，可对随时可能发生的对比度变化进行调整，从而精确地显示整个区域中以及各个位置上的物体
耐恶劣气候环境的构造符合IEC60529的IP66标准
水平分辨率更高，彩色模式为650线；黑白模式为700线
创新的智能化功能：
自动跟踪功能可跟踪拍摄移动目标，将目标保持在画面的中心位置。适用于安装在禁止进入和定时禁止进入的地方
自动图像稳定功能，适用于室外，可消除由于火车或过往汽引起的震动对图像清晰度造成的影响
场景变化检测功能，当摄像机被遮盖住、有东西喷洒在镜头上、拍摄角度发生变化或有人取下镜头等情况发生时，会发出报警信号
彩色模式到黑白模式之间的切换：自动或手动
内置隐私区遮挡功能
线性512倍电子灵敏度提升功能
内置数字移动检测器
36倍光学变焦镜头（F1.4时为3.3～119mm）加20倍电子数码变焦,总变焦能力为720倍
自动聚焦镜头
可经过数字翻转芯片进行190°翻转
巡视学习功能
自动旋转功能，256个预置位置
360°无极旋转范围
恒温器自动控制内置加热器和排气功能
预置模式下旋转速度最高为400°/秒；手动模式下为0.065°/秒超精细旋转控制
旋转过程中的图像保持功能
多工同轴或RS-485数据端口
4路报警输入，2路报警输出
内置16位字符显示发生器
内同步/电源同步/多工垂直驱动（VD2）信号支持松下电器系统产品
中文菜单
● 基础参数
WV-CW590/CH
电源
交流220 V-240 V，50 Hz
功耗
80 W
图像传感器
1/4-型行间转换CCD
有效像素
976 (H) x 494 (V)
扫描面积
3.66 mm (H) x 2.73 mm (V)
制式信号
PAL
同步作用
内部同步(INT)
扫描方式
隔行扫描2:1
扫描频率
水平扫描频 ：15.625 kHz，垂直扫描频 ：50.00 Hz
视频输出
VBS：1.0 V [P-P]/75 Ω（BNC插头）
清晰度（中心）
水平分辨率：一般600线（中心）
垂直分辨率：最低400銭（中心）
最小照度
最低照度0.5 lx（彩色模式）
　　　　　　0.04 lx（黑白模式）
照度提升：关; AGC控制：高
动态范围
一般54 dB（SUPER-D 6（超级动态6）：开）
信噪比
最低80 dB环境温度和湿度
-50℃至+50℃; 湿度最大90%（无结露） *1
防水能力
IP66防喷射保护(IEC60529/JIS C 0920)
外形尺寸
200 mm（直径）x 360 mm（高）
重量
约4.0 kg
表面颜色
本体：铝压铸件，新OA象牙色
球形罩：透明聚碳酸酯树脂
2、DS-8016HS-S 16路嵌入式硬盘录像主机

产品特性
设备类型
嵌入式硬盘录像机 纠错
功能特点
视频、音频编码标准：H.264、G.711A
图像控制：图像质量可调，可变码流和固定码流可选
区域遮挡设置：每路支持4个区域遮挡块
语音对讲：双向语音对讲功能
录像方式：支持手动，自动，运动检测，告警触发录像模式 纠错
基本性能
处理器
工业级嵌入式微控制器 纠错
视频输入
32路 BNC接口 纠错
视频输出
1路模拟视频BNC接口（1.0Vp-p,75ohms）﹑1路VGA输出支持1920×1080、1280×1024、1024×768、1280×720、800×600分辨率，1路HDMI输出支持1920×1080、1280×1024、1024×768，1280×720分辨率 纠错
音频输入
32路线性音频输入 纠错
音频输出
1路线性音频输出 纠错
报警输入
32路报警输入、低电平有效，绿色接线柱接口 纠错
报警输出
6路告警输出，继电器触点（1A@24VDC），NO﹑NC可编程，绿色接线柱接口 纠错
通讯接口
RS485,RJ-45 纠错
操作系统
嵌入式LINUX操作系统 纠错
安装方式
机架安装，台式安装 纠错
其它
2个USB2.0接口，前背面板各1个
内部支持8个SATA硬盘接口
支持独立的eSATAⅡ接口 纠错
电力规格
电源
220V±10%，50Hz±2%/110V±10% 60Hz±2% 纠错
功率
25-40W（不含硬盘） 纠错
外观参数
外形尺寸
440*460*89mm 纠错
重量
6.5-7.5（不含硬盘）Kg 纠错
环境参数
工作温度
0-55℃ 纠错
工作湿度
10%-90%RH 纠错

产品特性
· 设备类型：嵌入式硬盘录像机 纠错
· 功能特点：视频、音频编码标准：H.264、G.711A
图像控制：图像质量可调，可变码流和固定码流可选
区域遮挡设置：每路支持4个区域遮挡块
语音对讲：双向语音对讲功能
录像方式：支持手动，自动，运动检测，告警触发录像模式 纠错
基本性能
· 处理器：工业级嵌入式微控制器 纠错
· 视频输入：32路 BNC接口 纠错
· 视频输出：1路模拟视频BNC接口（1.0Vp-p,75ohms）﹑1路VGA输出支持1920×1080、1280×1024、1024×768、1280×720、800×600分辨率，1路HDMI输出支持1920×1080、1280×1024、1024×768，1280×720分辨率 纠错
· 音频输入：32路线性音频输入 纠错
· 音频输出：1路线性音频输出 纠错
· 报警输入：32路报警输入、低电平有效，绿色接线柱接口 纠错
· 报警输出：6路告警输出，继电器触点（1A@24VDC），NO﹑NC可编程，绿色接线柱接口 纠错
· 通讯接口：RS485,RJ-45 纠错
· 操作系统：嵌入式LINUX操作系统 纠错
· 安装方式：机架安装，台式安装 纠错
· 其它：2个USB2.0接口，前背面板各1个
内部支持8个SATA硬盘接口
支持独立的eSATAⅡ接口 纠错
电力规格
· 电源：220V±10%，50Hz±2%/110V±10% 60Hz±2% 纠错
· 功率：25-40W（不含硬盘） 纠错
外观参数
· 外形尺寸：440*460*89mm 纠错
· 重量：6.5-7.5（不含硬盘）Kg 纠错
环境参数
· 工作温度：0-55℃ 纠错
· 工作湿度：10%-90%RH

3、24路视频光端机

型号：LINK-24V1D

主要参数
24路视频光端机
接口类型
RJ45; 工业标准接线端子，RS485/RS422/RS232/Manchester
传输距离
多模：0-3KM; 单模：0-100KM
误码率
< 10 -9
信号阻抗
75 Ω （非平衡）， BNC
产品特点
全数字无压缩、广播级传输 支持点对点、级联式、分布式网络连接，SNR不会下降 自动兼容PAL、SECAM、NTSC等视频制式三级防雷保护无模拟调频、调相、调幅光端机的交调干扰支持任何高分辩率视频信号 自动功率调解，自动温度补偿电路，自动恢复过载保护 支持视频无损再生中继 超级光学动态范围，使用时无需调节 表面贴装技术 光纤WDM/CWDM/DWDM技术 千兆光纤传输技术，大容量，易升级 工业级超宽温度范围（-40℃～+85℃），适应更多环境带电热拔插 壁挂式、 2U 机架式或 4U 插卡式支持用户定制及 OEM 方式
其它参数
光波长
多模： 850/1310 μ m ；单模： 1310/1550 μ m
额定电压
交直流 220V 、 +5 、 +9 、 24V 可选
工作温度
-40 ℃ - +85℃
存储温度
0-95% 无冷凝
尺寸
211(L)×162(W)×30(H)mm
数据特性
信号带宽：8MHz 微分增益：DG ＜ 1% （典型值）微分相位：DP ＜ 0.6 o （典型值）场斜比：＜ 5% 视频信噪比：S/N ≥ 67 dB （加权）支持速率：0-400Kbps 无故障工作时间：≥ 10 万小时光学接口：LC 2U：标准 2U 4U：标准 4U
适用环境
智能交通监控系统（ ITS） 安防系统 校园网 工业监控（电力、化工、钢铁、石油、铁路、水利等） 军事监控（仓库、守卫、保密等等） 电视台节目传输系统
主要参数
光端机类型
24路视频光端机
接口类型
RJ45; 工业标准接线端子，RS485/RS422/RS232/Manchester
传输距离
多模：0-3KM; 单模：0-100KM
误码率
< 10 -9
信号阻抗
75 Ω （非平衡）， BNC
产品特点
全数字无压缩、广播级传输 支持点对点、级联式、分布式网络连接，SNR不会下降 自动兼容PAL、SECAM、NTSC等视频制式三级防雷保护无模拟调频、调相、调幅光端机的交调干扰支持任何高分辩率视频信号 自动功率调解，自动温度补偿电路，自动恢复过载保护 支持视频无损再生中继 超级光学动态范围，使用时无需调节 表面贴装技术 光纤WDM/CWDM/DWDM技术 千兆光纤传输技术，大容量，易升级 工业级超宽温度范围（-40℃～+85℃），适应更多环境带电热拔插 壁挂式、 2U 机架式或 4U 插卡式支持用户定制及 OEM 方式
其它参数
光波长
多模： 850/1310 μ m ；单模： 1310/1550 μ m
额定电压
交直流 220V 、 +5 、 +9 、 24V 可选
工作温度
-40 ℃ - +85℃
存储温度
0-95% 无冷凝
尺寸
211(L)×162(W)×30(H)mm
数据特性
信号带宽：8MHz 微分增益：DG ＜ 1% （典型值）微分相位：DP ＜ 0.6 o （典型值）场斜比：＜ 5% 视频信噪比：S/N ≥ 67 dB （加权）支持速率：0-400Kbps 无故障工作时间：≥ 10 万小时光学接口：LC 2U：标准 2U 4U：标准 4U
适用环境
智能交通监控系统（ ITS） 安防系统 校园网 工业监控（电力、化工、钢铁、石油、铁路、水利等） 军事监控（仓库、守卫、保密等等） 电视台节目传输系统
