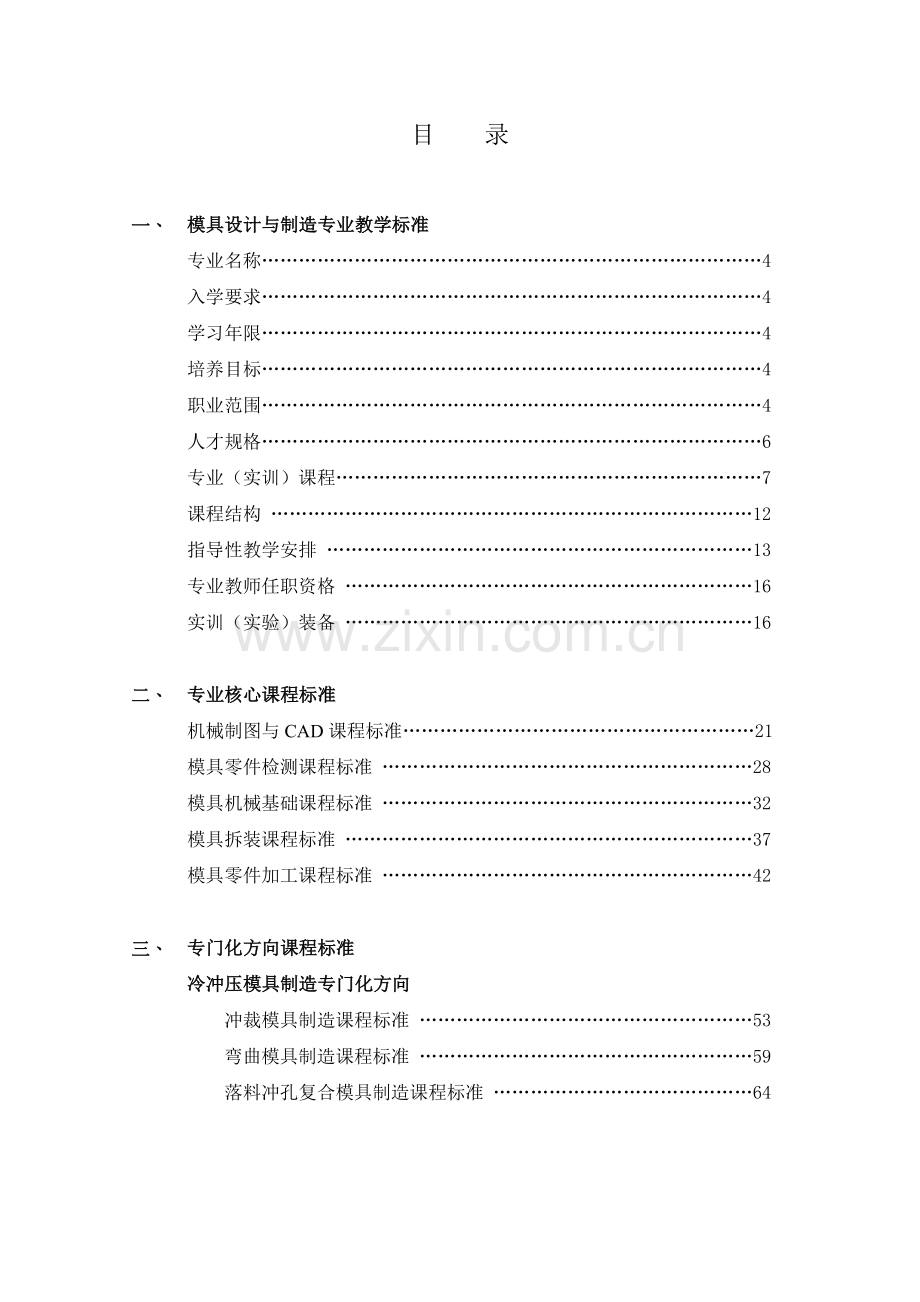

目 录

一、 模具设计与制造专业教学标准
专业名称………………………………………………………………………4
入学要求………………………………………………………………………4
学习年限………………………………………………………………………4
培养目标………………………………………………………………………4
职业范围………………………………………………………………………4
人才规格………………………………………………………………………6
专业（实训）课程……………………………………………………………7
课程结构 ……………………………………………………………………12
指导性教学安排 ……………………………………………………………13
专业教师任职资格 …………………………………………………………16
实训（实验）装备 …………………………………………………………16

二、 专业核心课程标准
机械制图与CAD课程标准…………………………………………………21
模具零件检测课程标准 ……………………………………………………28
模具机械基础课程标准 ……………………………………………………32
模具拆装课程标准 …………………………………………………………37
模具零件加工课程标准 ……………………………………………………42

三、 专门化方向课程标准
冷冲压模具制造专门化方向
冲裁模具制造课程标准 ………………………………………………53
弯曲模具制造课程标准 ………………………………………………59
落料冲孔复合模具制造课程标准 ……………………………………64

注塑成型模具制造专门化方向
二板式注塑成型模具制造课程标准 …………………………………70
三板式注塑成型模具制造课程标准…………………………………75
斜导柱抽芯注塑成型模具制造课程标准……………………………85

模具设计与制造专业教学标准
【专业名称】
模具设计与制造
【入学要求】
初中毕业或相当于初中毕业文化程度
【学习年限】
学制三年
【培养目标】
本专业主要面向模具制造行业及与模具产品相关企业，培养在生产第一线能从事冷冲压与注塑成型模具设计与制造、模具维修、模具品质管理、数控机床操作、冲压设备操作、注射成型设备操作及模具销售等工作，具有公民基本素养和职业生涯发展基础的中等应用型技能人才。
【职业范围】
序 号
专门化方向
就业岗位
职业资格（名称、等级、）
颁证单位
1

冷冲压模具制造
冷冲压模具设计
1.《计算机辅助设计绘图员》（四级）

全国CAD应用培训网络工程设计中心

CAD绘图
数控电加工机床操作
数控铣床操作
2.《模具制造工》国家职业资格证书（四级）
劳动与社会保障部门
成型磨床操作
模具零件检测
通用机床操作
冷冲压模具装配与调试
冲压设备操作
2
注塑成型模具制造
注塑成型模具设计
1. 《计算机辅助设计绘图员》（四级）

全国CAD应用培训网络工程设计中心
CAD绘图
数控电加工机床操作
数控铣床操作
2.《模具制造工》国家职业资格证书（四级）
劳动与社会保障部门
成型磨床操作
模具零件检测
通用机床操作
注塑成型模具装配与调试
注射设备操作

【人才培养规格】
本专业所培养的人才应具有以下知识、技能与态度
Ø 良好的道德品质、职业素养、竞争和创新意识
Ø 良好的语言文字表达能力
Ø 良好的人际交往、团队协作能力及健康的心理
Ø 通过多种途径获取信息、学习新知识的能力
Ø 运用信息技术进行交流和处理信息的能力
Ø 企业模具生产与管理能力
Ø 安全文明生产、环境保护的意识
Ø 质量控制的相关知识
Ø 识读与绘制模具零件图、装配图及使用CAD软件绘图的能力
Ø 设计冷冲压模具、注塑成型模具基础能力
Ø 零件机械加工基础知识
Ø 钳工基本操作技能
Ø 通用机床的操作技能
Ø 数控电加工机床操作及程序编制的能力
Ø 数控铣床操作技能
Ø 冷冲压模具、注塑成型模具的装配与调试能力
Ø 模具零件检测评价能力
Ø 解决模具制造过程中一般技术问题的能力
Ø 编制一般模具结构件的制造工艺规程
Ø 模具材料与热处理的基础知识
Ø 《模具制造工》(四级) 国家职业资格证书

【专业（实训）课程】
序号
课程
名称
主要教学内容与要求
技能考核项目、要求
参考
学时
1
机械制图与CAD
绘图
主要教学内容：正投影与三视图绘制；机械图样绘制；模具图样初识；CAD绘图（二维）
公差配合与技术测量
通过学习和训练，能读懂机械图样；能识读模具图纸及常用画法；按照机械制图国家标准绘制机械图样；会查阅公差配合表；会应用CAD软件绘制机械图样
技能考核项目：
识读、绘制机械图样
识读、绘制模具图
查阅公差配合表
使用CAD软件绘图
技能考核要求：
达到《计算机辅助设计绘图员》（四级）标准
156
2
模具
检测
主要教学内容：零件线性测量；零件二维测量；零件三维测量初识
通过学习和训练，能使用常用量具检测零件；能操作光学投影仪检测零件；能使用工具显微镜检测零件；能解读三坐标测量仪检测报告
技能考核项目：
选择零件检测方法
使用常用量具、检测仪器
检测零件
解读三坐标测量仪检测报告
技能考核要求：
具有《模具制造工》（四级）国家职业资格的相关能力
42
3
模具
机械
基础
主要教学内容：模具材料及热处理；模具常用机构初识；模具零件连接与配合；模具零件的刚度和强度认识
通过学习和训练，了解模具材料的机械性能及模具材料的热处理方法；了解常用机构在模具中的应用；能选用模具零件的连接及配合方式；掌握模具有关零件刚、强度知识；会查阅相关手册
技能考核项目：
识别模具材料
选择模具零件热处理方法
识别模具类型、结构与标准件
选用模具零件连接方式
校核模具主要零件刚强度
识别模具结构中常用传动机构
技能考核要求：
掌握模具专门化方向中相关机械知识，具有模具设计与制造的基础能力
56
4
模具
拆装
主要教学内容：冷冲压模具拆装；冷冲压模具测绘；注塑成型模具拆装；注塑成型模具测绘
通过学习和训练，能按安全操作规程与工艺规程拆装模具；会使用拆装工具；能识别模具类型、结构；能识别模具零件、标准件；能测绘模具零件；会标注零件尺寸；能绘制模具装配图
技能考核项目：
拆装冷冲压模具
拆装注塑成型模具
测绘模具零件
绘制模具装配图
技能考核要求：
能独立拆装、测绘模具，具有《模具制造工》（四级）国家职业资格标准的相关能力
104
5
模具
零件
加工
主要教学内容：零件钳工加工；轴、孔类零件加工；平面类零件加工；型面类零件加工；型面类零件研磨加工初识
通过学习和训练，能按操作规程使用加工设备；能读懂零件加工工艺文件；会钳工加工；会通用机床加工；会数控电加工机床加工；会数控铣床加工；会编制数控加工程序；了解研磨基本操作
技能考核项目：
阅读零件加工工艺文件
加工模具零件
编制零件数控加工程序
技能考核要求：
能独立操作机床完成指定零件的加工，具有《模具制造工》（四级）国家职业资格标准的相关能力
13周
6
冲裁
模具
制造
主要教学内容：冲裁模具设计；CAD绘图（二维图）；冲裁模具零件加工；冲裁模具零件检测；冲裁模具装配；冲裁模具安装、调试
通过学习和训练,掌握冲裁模具设计方法; 具备安全操作意识；会模具零件加工；能按图纸要求检测零件；会冲裁模具装配；能安装、调试冲裁模具
技能考核项目：
设计冲裁模具
使用CAD软件绘制模具图
加工与测量模具零件
装配冲裁模具
调试冲裁模具
●技能考核要求：
独立设计冲裁模具，小组协同制造冲裁模具，能完成冲裁模具的装配与调试，基本达到《模具制造工》（四级）国家职业资格标准
264
7
弯曲
模具
制造
主要教学内容：弯曲模具设计；CAD绘图（二维图）；弯曲模具零件加工；弯曲模具零件检测；弯曲模装配；弯曲模具安装、调试
通过学习和训练,掌握弯曲模具设计方法; 具备安全操作意识；会模具零件加工；能按图纸要求检测零件；会弯曲模具装配；能安装、调试弯曲模具
技能考核项目：
设计弯曲模具
使用CAD软件绘制模具图
加工与测量模具零件
装配弯曲模具
调试弯曲模具
技能考核要求：
独立设计弯曲模具，小组协同制造弯曲模具，能完成弯曲模具的装配与调试，基本达到《模具制造工》（四级）国家职业资格标准
168
8
落料
冲孔
复合
模具
制造
主要教学内容：落料冲孔复合模具设计；CAD绘图（二维图）；落料冲孔复合模具零件加工；落料冲孔复合模具零件检测；落料冲孔复合模具装配；落料冲孔复合模具安装、调试
通过学习和训练,掌握落料冲孔复合模具设计方法; 具备安全操作意识；会模具零件加工；能按图纸要求检测零件；会落料冲孔复合模具装配；能安装、调试落料冲孔复合模具
技能考核项目：
设计落料冲孔复合模具
使用CAD软件绘制模具图
加工与测量模具零件
装配落料冲孔复合模具
调试落料冲孔复合模具
技能考核要求：
独立设计落料冲孔复合模具，小组协同制造落料冲孔复合模具，能完成落料冲孔复合模具的装配与调试，基本达到《模具制造工》（四级）国家职业资格标准
112
9
二板
式注
塑成
型模
具制
造
主要教学内容：二板式注塑成型模具设计；CAD绘图（二维图）；二板式注塑成型模具零件加工；二板式注塑成型模具零件检测；二板式注塑成型模具装配；二板式注塑成型模具安装与调试
通过学习和训练，,掌握二板式注塑成型模具设计方法；具备安全操作意识；会模具零件加工；能按图纸要求检测零件；会二板式注塑成型模具的装配；能安装、调试二板式注塑成型模具
技能考核项目：
设计二板式注塑成型模具
使用CAD软件绘制模具图
加工与测量模具零件
装配二板式注塑成型模具
调试二板式注塑成型模具
技能考核要求：
独立设计二板式注塑成型模具，小组协同制造二板式注塑成型模具，能完成二板式注塑成型模具的装配与调试，基本达到《模具制造工》（四级）国家职业资格标准
312
10
三板
式注
塑模
具制
造
主要教学内容：三板式注塑成型模具设计；CAD绘图（二维）；三板式注塑成型模具零件加工；三板式注塑成型模具零件检测；三板式注塑成型模具装配；三板式注塑成型模具安装与调试
通过学习和训练，,掌握三板式注塑成型模具设计方法；具备安全操作意识；会模具零件加工；能按图纸要求检测零件；会三板式注塑成型模具的装配；能安装、调试三板式注塑成型模具
技能考核项目：
设计三板式注塑成型模具
使用CAD软件绘制模具图
加工与测量模具零件
装配三板式注塑成型模具
调试三板式注塑成型模具
技能考核要求：
独立设计三板式注塑成型模具，小组协同制造三板式注塑成型模具，能完成三板式注塑成型模具的装配与调试，基本达到《模具制造工》（四级）国家职业资格标准
120
11
斜导
柱抽
芯注
塑模
具制
造
主要教学内容：斜导柱抽芯注塑成型模具设计；CAD绘图（二维）；斜导柱抽芯注塑成型模具零件加工；斜导柱抽芯注塑成型模具零件检测；斜导柱抽芯注塑成型模具装配；斜导柱抽芯注塑成型模具安装与调试
通过学习和训练，,掌握斜导柱抽芯注塑成型模具设计方法；具备安全操作意识；会模具零件加工；能按图纸要求检测零件；会斜导柱抽芯注塑成型模具的装配；能安装、调试斜导柱抽芯注塑成型模具
技能考核项目：
设计斜导柱抽芯注塑成型模具
使用CAD软件绘制模具图
加工与测量模具零件
装配斜导柱抽芯注塑成型模具
调试斜导柱抽芯注塑成型模具
技能考核要求：
独立设计斜导柱抽芯注塑成型模具，小组协同制造斜导柱抽芯注塑成型模具，能完成斜导柱抽芯注塑成型模具的装配与调试，基本达到《模具制造工》（四级）国家职业资格标准
112

【课程结构】
斜导柱抽芯注塑成型模具制造
三板式
注塑成形模具制造
二板式
注塑成形模具制造
落料冲孔复合模具制造
弯曲模具制造
冲裁模具制造

选修课

多工位
级进模具制造

拉深模具技术

热流道模具

CAE模流分析

特种注塑
成型模具技术

专门化
方向课程
注塑成形
模具制造
冷冲压
模具制造

气体辅助
成型技术

模具特种
加工技术

模具特种材料
模具加工技术
模具机械基础
模具拆装
模具零件检测
机械制图与CAD绘图

专业
核心课程

压铸模具

模具CAD/CAM

气动与液压

人文教育

体育
其他课程
职业生涯规划（选）
语文
英语
信息技术基础
德育
数学

公共
基础课程

【指导性教学安排】
1.学年制教学指导方案
课程
分类
课程名称
总
学
时
各学期周数、学时数
1
2
3
4
5
6
18
14/5
13/6
20
10/10
20
公共基础课程
语 文
206
4
4
6

数 学
206
4
4
6

英 语
206
4
4
6

信息技术基础
108
6

德 育
90
2
2
2

职业生涯规划（选）
36
2

体 育
135
3
3
3

其 它 课 程

小 计
987

专业核心课程
机械制图与CAD绘图
机械制图
100
4
2

CAD
56

4

模具零件检测
42

3

模具机械基础
56

4

模具拆装
104

8　

模具
零件
加工
钳工实训
56

2周

车工实训
56

2周

铣工实训
28

1周

成型磨工实训
56

2周

数控电火花
线切割实训
56

2周

数控电火花
脉冲成型实训
56

2周

数控铣床
加工实训
48

2周

其 它 课 程

小 计
714

专门化方向课程
冷冲
压模
具制
造
冲裁模具制造
264

11周

弯曲模具制造
168

7周

复合模具制造
112

4周

其 它 课 程　

小 计
544

注塑
成型
模具
制造
二板式注塑
成型模具制造
312

13周

三板式注塑
成型模具制造
120

5周

斜导柱抽芯
成型模具制造
112

4周

其 它 课 程　

小 计
544

综合实训
职业资格
培训考证
168

6周

上岗实训
600

20周
小 计
768

选修课程
400

6
28

合 计
3413
29
30
31
30
28
30

2.学分制教学指导方案
课程
分类
课程名称
学分
总
学
时
各学期周数、学时数
1
2
3
4
5
6
18
14/5
13/6
20
10/10
20
必修课
公共必修课
语 文
8
128
4
4

数 学
8
128
4
4

英 语
8
128
4
4

信息技术基础
6
108
6

德 育
6
90
2
2
2

职业生涯规划（选）
2
36
2

体 育
8
135
3
3
3

其 它 课 程

小 计
46
753

专业核心课程
专业必修课
机械制图与CAD绘图
机械
制图
6
100
4
2

CAD
3
56

4

模具零件检测
2
42

3

模具机械基础
3
56

4　

模具拆装
6
104

8

模具零件加工
钳工实训
3
56

2周

车工实训
3
56

2周

铣工实训
1.5
28

1周

成型
磨工实训
3
56

2周

数控电火花
线切割实训
3
56

2周

数控电火花
脉冲成型实训
3
56

2周

数控铣床
加工实训
3
48

2周

其 它 课 程

小 计
39.5
714

综合实训
职业技能
培训考证
9
168

6周　

上岗实习
30
600

20周　
小 计
39
768

限定选修课
专门化方向课程
冷冲压模具制造
冲裁
模具制造
15.5
264

11周

弯曲
模具制造
10
168

7周

复合
模具制造
6
112

4周

其 它 课 程

小 计
31.5
544

注塑成型模具制造
二板式注塑
成型模具制造
18
312

13周

三板式注塑
成型模具制造
7.5
120

5周

斜导柱抽芯
成型模具制造
6
112

4周

其 它 课 程

小 计
31.5
544

任意选修课
语文
8
136

4
2
4

数学
8
136

4
2
4

英语
8
136

4
2
4

其他课程
12
212

4

16

小计
36
620

16
6
28

合 计
192
3399
29
30
30
30
28

说明：
1．每学期周数栏中A / B，A 表示理论与实训综合教学周数，B表示集中实训周数。
2．第一学期综合教学18周，入学教育一周，考试一周；第二学期综合教学14周，实训5周，考试一周；第三学期综合教学13周，实训6周，考试一周；第四学期一体化教学20周，每周四天实训（合24学时），一天选修（合6学时）；第五学期模具制造实训4周、职业资格培训考证6周、选修10周（每周28学时）；第六学期上岗实习20周，按每周30学时计算。
3.关于教学指导方案的几点说明
（1）本方案是为实施专业教学标准提出三年制教学安排的参考方案，学校可结合实际情况参照此方案制定三年或四年制教学实施方案，课程开设顺序与周课时安排可根据学校实际情况自行确定。
（2）本方案分学年制和学分制。学年制方案中，公共基础课程的语文、数学、英语、信息技术基础和职业生涯规划应按新颁发的课程标准执行。学分制方案中，上述课程分为必修和选修两部分，必修部分以专业“够用”为原则，教学内容和要求由学校根据专业教学的实际需要自主确定；选修部分可达到拓展部分要求，允许学生在完成学业的过程中有多次选择，以满足学生职业生涯发展的多种需要。
（3）本方案为学校制定教学实施方案留下了拓展空间，设立的其他课程可由学校根据办学指导思想、内涵特色和企业岗位需求自主开发和选择。学生在修完专业核心课程之后，在学校的指导下，可根据成才愿望、特长和社会需求自主选择专门化方向。
（4）学年制方案中，总学时合计3413学时，其中公共基础课987学时，约占28.9%；专业核心课714学时，约占20.9%；专门化方向课544学时，约占15.9%；上岗实训768学时约占22.5%；选修课400学时，约占11.7%。学分制方案中，总学分合计192，其中必修课124.5学分，占64.8%；选修课67.5学分，占35.2%。必修课中公共基础课46学分，约占24.0%；专业核心课、岗位实训78.5学分，约占40.9%。选修课中，限定选修课31.5学分，约占16.4%；任意选修课36学分，约占18.8%。

【专业教师任职资格】
具有中等职业学校及以上教师资格证书；
具有本专业三级及以上职业资格证书或相应技术职称。
【实训（实验）装备】
1.金工实训室
功能：适用于模具零件加工、模具机械基础等课程教学中技能实训,相关项目教学和岗位培训
说明：主要设备装备标准（以一个标准班40人配置）：建议面积 800 m2左右
序号
设 备 名 称
用途
单位
基本配置
适用范围（职业鉴定项目）
1
普通车床
车削加工实训
台
20
模具制造工（四级）
2
普通铣床
铣削加工实训
台
10
3
钳工操作台
钳工加工实训
张
20
4
台虎钳
装夹工件
只
40
5
台式钻床
孔加工实训
台
5
6
砂轮机
刃磨刀具实训
台
6
7
成型磨床
磨削加工实训
台
10
8
平面磨床
加工、演示
台
1
9
内、外园磨床
加工、演示
台
1
10
锯床
加工、演示
台
1
11
常用量具
检测零件
套
若干

2 .模具装配实训室
功能：适用于模具拆装、模具装配实训及相关项目教学和岗位培训
主要设备装备标准（以一个标准班40人配置）面积 300 m2
序号
设 备 名 称
用途
单位
基本配置
适用范围（职业鉴定项目）
1
钳工操作台
钳工加工实训
张
20
模具制造工（四级）
2
台虎钳
只
40
3
冷冲压模具
模具拆装实训
付
40
4
注塑成型模具
付
40
5
台式钻床
孔加工实训
台
5
6
砂轮机
刃磨刀具实训
台
6
7
研磨工具
加工、演示
套
若干
8
摇臂钻床
台
1
9
合模机
模具调试演示
台
选配
10
常用量具
检测零件
套
若干
3.模具数控加工实训室
功能：适用于数控铣床、电火花脉冲成型机床、电火花线切割机床加工技能实训及相关项目教学和岗位培训
主要设备装备标准（以一个标准班40人配置）：面积300 m2
序号
设 备 名 称
用途
单位
基本配置
适用范围（职业鉴定项目）
1
数控铣床
数控铣
加工实训
台
5
模具制造工（四级）
2
数控电火花线切割机床
电加工实训
台
5
3
数控电火花成型加工机
电加工实训
台
5
4
高速电火花小孔穿孔机
电加工实训
台
1
5
常用量具
检测零件
套
若干

4 .CAD/CAM实训室
功能：适用于CAD绘图与CAD/CAM课程学习、实训及相关项目教学和岗位培训
主要设备装备标准（以一个标准班40人配置）：
序号
设 备 名 称
用途
单位
基本配置
适用范围（职业鉴定项目）
1
计算机
操作系统平台
台
42
《计算机辅助设计绘图员》（四级）
2
CAD软件
CAD绘图
节点
40
3
数控仿真加工软件
数控
仿真实训
节点
40
4
CAD/CAM软件
CAD/CAM实训
节点
40
5
服务器
数据存储
台
1

5.模具零件检测实训室
功能：适用于测量技术、模具零件检测实训及相关项目教学和岗位培训
主要设备装备标准（以一个标准班40人配置）：面积50 m2
序号
设 备 名 称
用途
单位
基本配置
适用范围（职业鉴定项目）
1
三坐标测量仪
测量、演示
台
1
模具制造工（四级）
2
光学投影测量仪
测量实训
台
2
3
万能工具显微镜
测量实训
台
2

6.冷冲压模具调试实训室
功能：冷冲压模具安装与调试实训及相关项目教学和岗位培训
主要设备装备标准（以一个标准班40人配置）：面积50 m2
序号
设 备 名 称
用途
单位
基本配置
适用范围（职业鉴定项目）
1
曲柄压力机
模具安装与
调试实训
台
2
模具制造工（四级）
2
红外线安全保护装置
安全保护
套
2
3
自动送料装置
自动送料
套
选配

7 .注塑成型模具调试实训室
功能：注塑成型模具安装与调试实训及相关项目教学和岗位培训
主要设备装备标准（以一个标准班40人配置）：面积200 m2
序号
设 备 名 称
用途
单位
基本配置
适用范围（职业鉴定项目）
1
注射成型机
模具安装与
调试实训
台
2
模具制造工（四级）
2
模具温度控制器
模具安装与
调试实训
台
2
3
塑料干燥箱
模具安装与
调试实训
台
1
4
机械手
自动生产演示
台
选配
5
塑料粉碎机
模具调试演示
台
选配
8.气动、液压实验室
功能：气动与液压传动实验及相关项目教学和岗位培训
主要设备装备标准（以一个标准班40人配置）：面积50 m2
序号
设 备 名 称
用途
单位
基本配置
适用范围（职业鉴定项目）
1
气动传动实验台
气动传动演示
台
1

2
液压传动实验台
液压传动演示
台
1
3
气动液压仿真软件
气动液压传动演示及回路设计
节点
40

专业核心课程标准
机械制图与CAD绘图课程标准
【课程名称】
机械制图与CAD绘图
【适用专业】
中等职业学校《模具设计与制造》专业
1、前言
1.1课程的性质
本课程是中等职业学校《模具设计与制造》专业的一门专业核心课程，是从事模具设计与制造岗位工作的必修课程，其功能是培养学生按照机械制图国家标准识读、绘制模具图样的能力，具备使用CAD软件绘制机械图样的基本技能，为今后学习专门化课程做前期准备。

1.2设计思路
本课程的总体设计思路是以模具设计与制造专业相关工作任务和职业能力分析为依据确定课程目标，设计课程内容，以工作任务为线索构建任务引领型课程。
课程结构以识读和绘制机械、模具图样的任务为线索，以“必需、够用，兼顾发展”为原则，包括识读、绘制模具图纸、查阅手册及图册、使用CAD软件绘制机械图样等项目，让学生通过识读、绘图等活动，构建空间投影规律、机械图样等知识结构。形成相应的职业能力。课程内容的选取，围绕完成相应的工作任务，按照培养目标和学生的实际状况，重点突出识读、绘图能力的培养，同时融合相关职业资格证书的知识与技能要求。以识读、绘制机械图样为载体，设计教学活动。以工作任务为中心，密切结合专业能力要求，采取课堂教学与现场教学交替的形式，实现学做一体。积极开发学习资源，为学生提供多种学习媒体与学习机会，教学效果重点评价学生识读、绘制模具图样方面的职业能力。
建议课时156学时
2、课程目标
通过本课程的学习，使学生在读图、绘图的训练过程中，逐步掌握机械、模具图样的识读方法与绘制技巧，具备相关工作岗位中机械制图与CAD绘图的理论知识与职业能力，达到模具设计与制造岗位初、中级职业标准的相应要求，培养勤奋刻苦、严谨求实的学习态度，为今后职业生涯发展奠定良好的基础。
职业能力目标
Ø 能读懂机械图样
Ø 能识读、绘制模具图纸
Ø 能按照机械制图国家标准绘制机械图样
Ø 会查阅公差配合表
Ø 会应用CAD软件绘制机械图样

3、课程内容和要求
序号
工作任务
课程内容与教学要求（知识、技能、态度）
活动设计
参考
课时
1
正投影与三视图绘制

1．具有机械制图的基本知识与技能
（1）了解机械制图的国家标准
（2）掌握线型的规定及画法
（3）了解尺寸标注的有关规定
2．掌握投影法和点、线、面的投影关系
（1）掌握正投影的方法
（2）掌握三视图的画法
（3）掌握点、线、面的投影关系
3．掌握基本体的投影规则
（1）掌握平面立体的画法
（2）掌握曲面立体的画法
（3）掌握基本体截交线和相贯线画法
4．会组合体的视图表达与尺寸标注
（1）组合体的视图表达
（2）组合体的尺寸标注
5．掌握轴测图的画法
（1）了解正等测轴测图的画法
（2）了解斜二测轴测图的画法

活动一：绘图基本技能训练
讲解机械制图国家标准；演示绘图的基本方法；讲解标准图纸；学生完成标准线型绘制与图纸尺寸标注训练；学生完成标准仿宋体练习

活动二：绘制三视图
讲解正投影的方法、三视图的画法与点、线、面的投影关系；学生完成三视图绘制

活动三：基本体的画法训练
演示和讲解基本体、截交线与相贯线画法；学生完成截交体与相贯体三视图的绘制

活动四：组合体的视图表达与尺寸标注训练
演示和讲解组合体的视图表达和尺寸标注基本规则；学生完成组合体三视图绘制和尺寸标注训练

活动五：轴测图的画法训练
演示和讲解正等测轴测图和斜二测轴测图的画法；学生完成轴测图绘制
40
2
机械图样绘制
1．掌握视图的表达方法
（1）掌握视图的表达
（2）基本掌握剖视图的表达
（3）基本掌握剖面图的表达
（4）基本掌握简化画法的表达
2．会零件图的识读与绘制
（1）了解零件图的内容
（2）会零件图的图样绘制
（3）会零件图的尺寸标注
（4）了解零件图的技术要求
3．能测绘零件
（1）了解零件测量的方法
（2）能绘制零件图
4．会绘制标准件与常用件
（1）掌握螺纹及螺纹连接件绘制方法
（2）了解直齿圆柱齿轮的表达
（3）掌握键与销的连接绘制方法
（4）了解滚动轴承与弹簧的表达
5．会查阅公差配合表
（1）了解机械零件配合种类与特性
（2）掌握公差配合表的查阅方法
（3）会标注尺寸公差
6．会装配图识读及绘制
（1）了解装配图的内容
（2）掌握装配图表达与绘制的方法
（3）了解装配图的尺寸标注
（4）了解技术要求
7．了解第三角投影规则
（1）了解第三角投影规则
（2）能认识简单第三角投影图
活动一：视图表达训练
演示和讲解视图、剖视图、剖面图及简化画法的表达方法；指导学生选择视图的表达方式，完成给定零件的视图绘制

活动二：识读与绘制零件图
讲解零件图的表达要求及内容；演示零件图的绘制及尺寸标注；学生完成零件图绘制

活动三：测绘零件
指导学生测量实物零件；完成零件图绘制；学生自检；教师点评

活动四：绘制标准件
讲解标准件功能与画法；学生完成标准件绘制

活动五：查阅公差配合表
讲解机械零件的配合；指导学生查阅公差配合表；完成图纸尺寸公差标注

活动六：识读及绘制装配图
讲解装配图的图样表达与绘制方法；指导学生完成装配图的识读与绘制

活动七：介绍第三角投影视图
讲解与演示第三角投影规则；认识第三角投影图；组织学生讨论第一角投影视图与第三角投影视图的特点
40
3
模具图样初识
1．了解模具零件图绘制方法
（1）了解模具零件图表达方式
（2）了解模具零件图的绘制方法
2．了解模具零件技术要求
（1）了解模具零件尺寸公差要求
（2）了解模具零件形位公差要求
（3）了解模具零件表面粗糙度要求
（4）了解模具零件热处理技术要求
3．了解模具零件图的标注
（1）了解模具零件图的尺寸标注特点
（2）会标注模具零件图尺寸
（3）掌握模具零件图样技术要求
4．了解模具装配图的表达方式
（1）了解模具装配图的表达方式
（2）了解模具装配图的识读内容
（3）了解模具装配图的基本绘制方法
活动一：绘制模具零件图
观察模具工作零件；解读模具零件图样的特殊画法；学生完成模具零件图样绘制

活动二：识读模具零件图样
参观模具车间并观察模具与产品；讲解模具零件图样技术要求；学生识读模具零件图样

活动三：标注模具零件图尺寸
讲解模具零件图的尺寸标注的内容和方法，学生完成模具零件图的尺寸标注

活动四：识读与绘制模具装配图
讲解模具装配图的识读方法与模具装配图绘制步骤；指导学生完成装配图绘制
20
4
CAD绘图
（二维）
1．掌握CAD软件的基本概念及操作
（1）了解CAD的基本概念及CAD软件的安装
（1）掌握CAD软件的基本操作命令
（2）会用CAD软件的相关命令绘制平面图形
2．会创建、调用标准图样格式
（1）会用CAD软件进行初始设置
（2）会用CAD软件创建标准图样格式
（3）会调用标准图样格式
3．会用CAD软件绘制零件图
（1）会用CAD软件绘制零件图图形
（2）会用CAD软件标注零件图尺寸
4．会调用图库标准件
（1）会用CAD软件创建标准件图库
（2）会调用图库标准件
5．能用CAD软件绘制装配图
（1）了解CAD软件绘制装配图的方
