55mwp光伏电站项目施工组织设计大学论文.doc

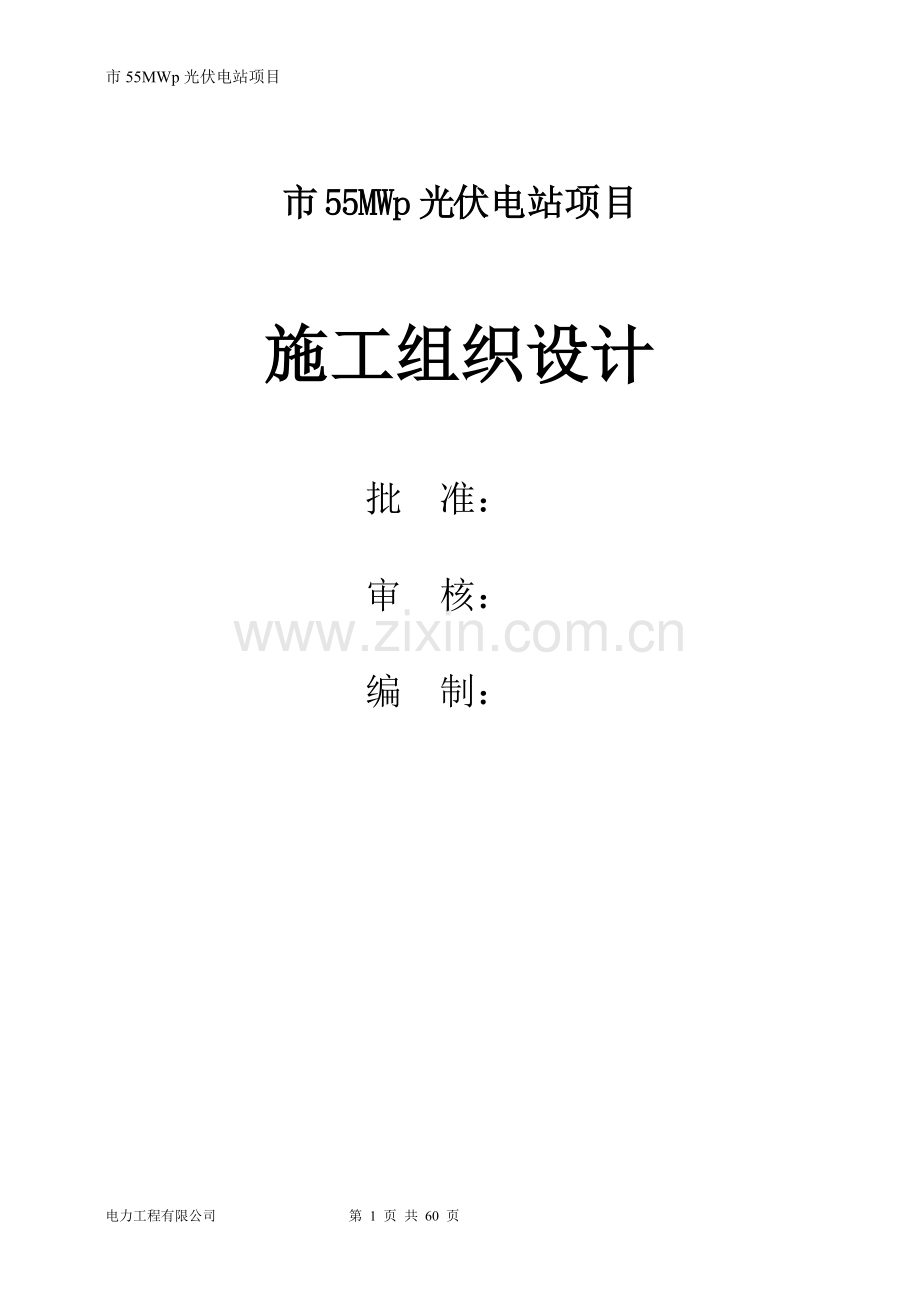

市55MWp光伏电站项目

市55MWp光伏电站项目

施工组织设计

批 准：

审 核：

编 制：

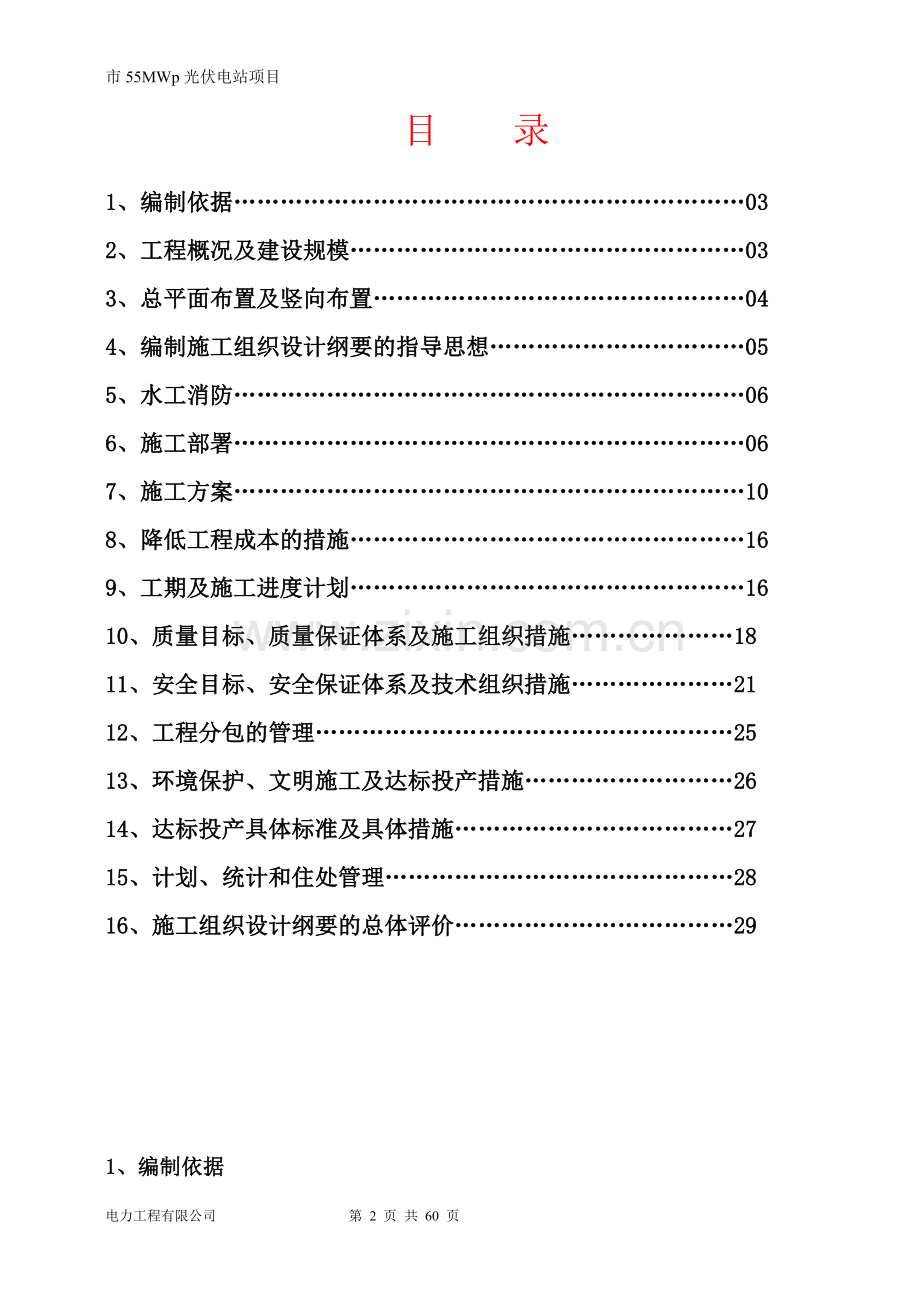

目 录

1、编制依据…………………………………………………………03
2、工程概况及建设规模……………………………………………03
3、总平面布置及竖向布置…………………………………………04
4、编制施工组织设计纲要的指导思想……………………………05
5、水工消防…………………………………………………………06
6、施工部署…………………………………………………………06
7、施工方案…………………………………………………………10
8、降低工程成本的措施……………………………………………16
9、工期及施工进度计划……………………………………………16
10、质量目标、质量保证体系及施工组织措施…………………18
11、安全目标、安全保证体系及技术组织措施…………………21
12、工程分包的管理………………………………………………25
13、环境保护、文明施工及达标投产措施………………………26
14、达标投产具体标准及具体措施………………………………27
15、计划、统计和住处管理………………………………………28
16、施工组织设计纲要的总体评价………………………………29

1、编制依据
1.1广西绿能电力勘察设计有限公司《35kV光伏开关站及送出项目》设计说明书及项目施工蓝图。
1.2我公司多年来参与光伏升压站土建 、电气工程建设施工综合实践。
1.3国家现行建设施工技术规范、规程和标准。
光伏发电站施工规范（GB 50794-2012）
建筑工程施工质量验收统一标准（GB 50300-2013）
建筑工程项目管理规范（GB/T 50326-2006）
建筑工程施工现场供用电安全规范（GB 50194-2014）
建筑施工现场环境与卫生标准（JGJ 146-2013）
施工现场临时用电安全技术规范（JGJ 46-2012）
电力建设安全工作规程（变电所部分）（DL 5009.3-2013）
工程测量规范（GB 50026-2007）
建筑地基处理技术规范（JGJ 79-2012）
混凝土质量控制标准（GB 50164-2011）
混凝土强度检验评定标准（GB/T 50107-2010）
混凝土外加剂应用技术规程（GB 50119-2013）
预拌混凝土（GB/T 14902-2012）
机制砂、混合砂混凝土应用技术规程（DB 50/5030-2004）
预拌混凝土生产与施工质量控制规程（DBJ 50-038-2005）
建筑地基基础工程施工质量验收规范（GB 50202-2002）
建筑地基处理技术规范（JGJ 79-2012）
电力工程地基处理技术规程（DL/T 5024-2005）
建筑基坑支护技术规程（JGJ 120-2012）
混凝土结构工程施工规范（GB 50666-2011）
混凝土结构工程施工质量验收规范(GB 50204-2015)
混凝土结构施工图平面整体表示方法制图规则和构造详图（11G 101-1～3）
砌体土结构工程施工规范（GB 50924-2014）
砌体工程施工质量验收规范(GB 50203-2011)
钢结构工程施工质量验收规范（GB 50205-2001）
建筑地面工程施工质量验收规范（GB 50209-2010）
屋面工程技术规范（GB 50345-2012）
屋面工程质量验收规范（GB 50207-2012）
建筑装饰装修工程质量验收规范（GB 50210-2001）
建筑防腐蚀工程施工及验收规范（GB 50212-2002）
建筑防腐蚀工程施工质量验收规范（GB 50224-2010）
建筑给水排水及采暖工程施工质量验收规范（GB 50242－2002）
建筑通风与空调工程施工质量验收规范（GB 50243－2002）
水泥混凝土路面施工及验收规范（GBJ 97-87）
公路路面基层施工技术规范（JTJ 034-2000）
混凝土及预制混凝土构件质量控制规程（CECS 40：92）
钢筋机械连接通用技术规程 JGJ 107-2010
钢结构焊接规范（GB 50661—2011）
钢结构防火涂料应用技术规范（CECS 24：90）
多孔砖砌体结构技术规范（JGJ 137 －2001）
抹灰砂浆技术规程（JGJ/T 220-2010）
建筑物防雷工程施工与质量验收规范（GB 50601-2011）
工程建设标准强制性条文电力工程部分（2011版）
工程建设标准强制性条文房屋建筑部分（2011版）
工程建设标准强制性条文 工业建筑部分（2012版）
1.4有关的规程、规范、规定等。
2、工程概况及建设规模
2.1工程概况
设计本着“安全可靠、经济合理、技术先进、符合国情”的原则，结合隆安县电网的运行情况而进行。35kV光伏电站位于市防城区滩营乡薄竹塘，距离滩营乡约5.9公里，距离防城区约16.1公里，毗邻S218省道及G7511钦东高速。
2.2建设规模
2.2.1 35kV开关站工程
（1）35kV出线：终期规模出线为2回，本期2回。
（2）无功补偿：采用SVG设备，终期容量为5.5kvar，本期容量为5.5kvar。
（3）电气二次：采用综合自动化系统。
（4）通信工程：采用光纤通信。
2.2.2对侧间隔工程
110kV滩营站扩建35kV出线间隔工程，本期在110kV滩营站扩建2回 35kV出线间隔。

3、总平面布置及竖向布置
3.1总平面布置
本站拟建设为35kV半户外开关站总用地面积约1739㎡，所有电气设备除SVG变压器外，其余设备全部布置于户内，设置有一次设备舱、二次设备舱和运维楼。在建筑物周围铺设草皮，适当绿化，美化环境。 站内给排水管道沿站内道路两侧布置，以充分利用站内有限的土地资源。站内道路两侧空地上种植低矮的花草，以美化站内环境。开关站四周设置2.5m高实体围墙。站内给排水管道设置在站内道路两侧，敷设在地表下，合理利用站内空间。
3.2竖向布置
站区竖向布置主要原则：电气构架的布置要求，站内交通连接的便利，设计高程满足50年一遇洪水位，场地排水方向顺应地形等。
为了配合规划及建设，综合考虑地形标高站区场地竖向布置采用平坡式，场地由南向北找坡，平整坡度为0.5%，高于五十年一遇洪水位，建筑物室内外高差0.30m。
3.3 管沟布置
沟宽≤800mm室外电缆沟采用砖砌沟壁，混凝土压顶形式；沟宽>800mm室外电缆沟采用混凝土沟壁；盖板采用内嵌式，电缆沟底板采用混凝土底板。电缆沟跨道路时采用钢筋混凝土沟道，沟道采用现浇混凝土底板，过道路段采用现浇混凝土盖板，且与路面整体浇注。
沟盖板采用角钢包边的混凝土盖板，保证盖板的平整和外形的美观。
站内跨道路电缆拟采用沟道敷设方式，修建钢筋混凝土电缆沟，以便于开关站运行期间的日常维护检修及电缆敷设。
3.4 道路及场地处理
进站道路：进站道路开口处做法参考南方电网V1.0版典型设计站区道路模块（G4-TJ-ZQLD）公路型主干道路面进行设计。
站内道路：本工程设置环形公路型道路，路宽4m，道路内侧转弯半径9.0m，满足日常检修车辆的通行条件。站内道路做法参考南方电网V1.0版典型设计站区道路模块（G4-TJ-ZQLD）公路型主干道路面进行设计。
植草地面：开关站除道路外空余场地考虑以种植草皮为主，以改善站区环境和运行条件。
4、编制施工组织设计纲要的指导思想
本施工组织设计纲要遵循建设单位及设计单位的要求，本着优质、经济的原则，针对工程的结构特点及现场施工条件，材料来源及地质气候等编制最佳施工方案，在确保工程质量的前提下，缩短工期，节约成本，加强安全生产，文明施工。施工现场平面布置要在规定的施工用的范围内，材料设备及机具堆放整齐，保持场地卫生。加强现场消防保卫工作，做好现场内物质保管，严防发生火灾及被盗事件。做好现场环境保护工作，防止水污染、大气污染、噪声污染。
5、水工消防
4.1 给水系统：
开关站水源采用自来水，从附近的DN150自来水主管引入一根DN50D给水管，水压0.22MPa，管长156m。站区用水主要为生活用水。室外生活给水管采用衬塑钢管，丝扣连接，埋地敷设。室内给水管采用PP-R给水管，热熔连接，安装敷设。
4.2 排水系统
站区采用雨污分流制、建筑物屋面雨水采用雨水斗收集，通过雨水立管引至地面，排放至地面或通过排出管排至雨水口或雨水检查井。室外地面雨水采用雨水口，通过室外埋地雨水管道采用重力自流方式排至站外附近排水沟。
生活排水管道采用污水和废水合流排放系统。生活污水通过管道自流排放至化粪池，经过处理后定期清理。
室内排水管道采用PVC-U管，粘接连接；室外埋地雨水及污水管道采用双壁波纹管，橡胶圈连接；事故排油管采用镀锌钢管，焊接连接。
4.3消防设施配置：
4.3.1消防执行以下有关消防规范：
1、《建筑设计防火规范》GB50016-2014
2、《建筑灭火器配置设计规范》GB50140-2005
本工程消防依据“预防为主，防消结合”的原则，站内同一时间按一次火灾考虑。本工程建筑物建筑面积耐火等级不低于二级。建筑物体积不足3000m3，且火灾危险性为戊类，按照规范，不设置消防给水。开关站设移动式消防器等消防器材。
4.3.2灭火器配置
主变消防采用推车式干粉灭火器，规格为MFT/ABC25。其他公共部位按中危险等级设置灭火器，采用手提式灭火器，规格为MF/ABC4。其中继电器及通信室用MF/ABC5和二氧化碳灭火器MT7。
4.3.3其它灭火设施
在变压器附近设置消防小屋，屋内除配置相应灭火器外还配置以下设备：消防砂池、消防铲、消防桶、消防斧等设施。配电楼消防器材设置：手提式干粉灭火器（4kg）10具、手提式干粉灭火器（5kg）4具、二氧化碳灭火器（7kg）4具；站区消防器材设置：手提式干粉灭火器（4kg）8具、推车式干粉灭火器（25kg）4具、消防铲4把、消防斧4把、消防桶10个。
6、施工部署
6.1施工准备：
按招标文件及建设方要求该项目2016年4月16日施工至2016年6月30日竣工并具备带电条件，计划施工总日历天数为73天，故此施工准备工作是整个工程建设的关键，是工程顺利进行的先决条件。所以施工准备工作必须事前考虑。
6.2技术准备
6.2.1技术资料：开工前公司技术部门及项目部调查搜集有关的技术资料，对现场的地形、地质、地下、地上的障碍物以及周围环境、交通运输、供水供电情况进行了解，并提前与委建单位联系，协调解决有关影响施工的问题，特别是对建筑物有直接影响的地质情况要认真了解研究。
6.2.2图纸会审：认真熟悉审查施工图及有关技术文件，对图纸本身及相互有矛盾和错误之处，土建施工图与安装之间的配合，特别是预留洞、孔、埋管铁件的位置是否一致，施工缝设置要征求设计单位意见以及施工中可能出现的问题，事先进行设计交底和会审，设计图纸上存在的问题解决在施工之前，图纸会审工作应在开工前5日内完成，确保工程顺利进展。
6.2.3施工方案：项目部要根据图纸会审的情况虚心征求委建单位、监理单位、设计单位以及质量监督部门的以及，对本方案进行调整，做到施工方案完善、有针对性、指导性。
6.2.4业内准备工作：熟悉施工图纸、图纸会审，编制施工预算、施工组织设计纲要，落实设备、劳动力和材料计划，落实对职工进行质量技术安全与防火知识培训教育等。
6.3施工平面布置
6.3.1施工现场平面布置原则
施工材料堆放在距构建筑物较近的场地，以减少二次搬运。
中小型机械的布置要处于安全环境中，临时电源、电线敷设要避开人员流量大的地方，电线尽量采用暗敷方式。
6.3.2现场临时设施布置：
根据现场情况，把办公室、材料仓库、宿舍、食堂安排所区外，现场安排钢筋加工车间、木工作业棚、材料库。各种材料工具堆放有序，保持现场文明整洁。
施工消防平面布置：为了达到施工现场的消防要求，特从水源位置引入临时消防管道，在木工朋等处设置防水龙头，部分位置配置干粉灭火器，一旦发生火灾可就近进行灭救，对一些易燃易爆品堆放时尽量远离火种，堆放于地势较低的位置，对其特别防护，严控火灾的发生。
6.3.3施工机械的配置
为保证工期，我公司对本工程配置精良的设备，在投入工程前全面检修和保养。根据本工程的特点及施工网络计划，按期安排施工机具投入生产，机具安排及配置见表
主要施工机具配置
序号
机械名称
型号、规格
数量
最迟进场时间
备注
1
压路机

1台
2016.4.24
8

2
铲车

1台
2016.4.24

3
吊车

1台
2016.4.24

构架吊装
4
客货车或小车

1辆
2016.5.8
8

5
搅拌机

2台
2016.5.10
8

6
电焊机

2台
2016.5.10

7
切割机

2台
2016.5.10

8
钢筋弯曲机

1台
2016.5.10
8

9
打夯机

2台
2016.5.10

10
握管机

1台
2016.5.10

11
钢筋切断机

1台
2016.5.10

12
平板振动器

2台
2016.5.10
8

13
插入式振动器

4根
2016.5.10

14
蛙式打夯机

6台
2016.5.10

15
电锯

2台
2016.5.8
8

16
经纬仪
J2
1套
2016.5.8

17
水准仪
DS3
1套
2016.5.8

18
气焊、气割

1套
2016.5.8
8

19
台钻

1台
2016.5.8

20
挖掘机

3台
2016.4.24

21
机动小翻斗

4台
2016.5.8

22
砂轮机

1台
2016.5.8
8

6.4施工力量的配置
6.4.1施工力量的组织
根据该站工程特点，为保证优质、高效、安全、按期全面地完成本工程的土建施工，我公司选派有经验曾参加35kV开关站所土建施工的技术骨干力量投入该开关站的施工。
本工程投入施工力量：高峰期总人数50人，每月平均人数为40人，其中管理及技术人员8人，生产人员32人，
6.4.2施工技术力量配置：在项目经理和项目总工的领导下，由工程技术科、安监科、质管科组成技术、质量、安全管理系统，负责施工方案的设计，施工措施的编制，技术交底和技术管理，工程质量和质保体系运行。
6.5项目组织机构设置
该工程采用项目管理法施工，我公司将按照多年来在电力系统施工中积累的成功管理经验，以科学系统管理和先进技术为手段的项目管理机制。同时，项目经理部在公司总部领导下充分发挥企业的整体优势，高效地组织和优化社会生产要素，严格按照以GB/T19002-ISO9002模式标准建立的质量保证体系来运作，形成以全面质量管理为中心环节，以专业管理和计算机管理相结合的科学化管理体制，以此实现本工程质量目标以及对业主的承诺。
我公司将在现场成立项目经理部，派遣一批具有现代化管理意识，施工过类似工程的技术管理人员。项目经理部由项目经理、技术总负责、副经理、材料总负责组成，负责对本工程领导指挥协调决策等重大事宜，对工程的进度、质量、安全和现场文明等负全面责任。其中，经理部下设以下部门，并明确其责任，组织完成业务范围内的系统工作。
6.5.1项目经理部组织机构：
项目经理
项目总工程师
施工员
质量员
安全员
材料员
资料试验员
技术员
预算员
机械员
施工负责人

6.6各部门职责及权限
6.6.1项目经理（项目副经理）
认真贯彻执行国家的政策、法规、法令和电力部《输开关站工程投产达标考核评定办法（试行）》、公司质量管理和质量保证体系的所有文件及各项规章制度，执行业主的有关文件规定；
组织制定和规范生产管理、安全管理、质量管理、技术管理、文明施工管理的管理制度，推行管理标准化；
协调各方面之间的关系，解决施工过程中的技术、材料、设备和工器具方面的重大问题，保证施工按施工组织设计纲要正常运行；
科学组织，提高机械化作业程度，合理调配投入施工的人、财、物资源，优质、高效地完成施工任务；
主管工程的安全和质量控制工作，负责组织有关部门严格贯彻安全法令、法规和措施，按质量保证体系的要求，确保安全文明施工和工程施工质量，并对工程质量及安全负直接责任；
主管工程的文明施工工作；
自觉维护业主、企业和职工的权益，完善企业的经营机制，搞好经济责任制，确保业主的要求和公司下达的各项经济技术指标的全面完成。
6.6.2项目总工程师
在项目经理（项目副经理）的领导下，对工程技术工作负全面领导责任，并在技术上对工程质量负责；
贯彻执行国家有关施工中的重大技术问题，主持技术会议，审定重要的施工技术方案，签署技术文件，经常深入现场检查和指导工作；
组织参加施工图纸的会审和交底工作，领导和组织施工设计、施工技术准备工作计划的编制。对重大方案主持讨论，并作出决定；
制定各项技术管理制度，审批安全措施和质量保证措施；
对安全工作和施工技术在技术上全面负责，领导质量、安全大检查，主持重大质量事故，重大安全事故的分析；
与业主、设计、监理、运行代表联系，征求其对工程的反馈意见和建议，促进项目安全、优质按期完成；
制定各项技术培训计划。对各类施工人员的技术教育培训、考核、资格确认、持证上岗负领导责任。
6.6.3经营部
编制施工经营计划管理程序，对工期和施工计划安排进行控制；
真实、及时按统计法和业主要求报送各类统计报表；
负责与工程项目有关的各类管理，施工预算的编制及经济承包责任制的实施；
对内、对外进行工程结算及成本核算；
资金收支管理及劳动分配。
6.6.4施工负责人、工程部：
在施工负责人的带领下，编制施工组织设计纲要和各种安全、技术措施。参加施工图纸的审查和交底工作，严格按设计文件、国家（部门）有关规范、规程、标准进行施工；
负责现场技术管理和技术交底工作；
督促各道工序施工作业指导书的实施，并坚持现场指导和检查工作，解决施工中的技术问题；
负责新技术、新工艺、新材料的应用和实施，确保工程质量符合规定要求；
负责工程项目的生产调度；
对原材料在技术上把关，并做好技术检查工作和作业前期技术准备工作。
6.6.5安监部：
坚持“安全第一、预防为主”的施工生产方针，负责制定工程项目安全管理措施和落实责任制划分；
检查现场巡查，及时发现和制止一切不安全因素和违章作业，消除一切事故隐患。严格执行安全奖惩制度；
负责安全风险抵押金的管理和兑现工作；
定期向项目经理（项目副经理）汇报安全施工管理情况；
组织调查、分析责任事故，如实填写事故报告，上报业主和公司，并按“三不放过”原则，对事故进行处理，提出预防措施并督促按期实施；
加强管理、确保工程安全目标的实现。
6.6.6质管部：
编制项目工程的质量保证计划、质量验收计划、质量管理标准，明确质量控制和实施细则，参加质量、安全、技术交底工作；
积极配合监理工程师做好现场监理工作。搞好施工过程控制，定期邀请业主和监理单位对工程质量进行检查，接受其对质量的要求和意见，配合技术部改革施工工艺，确保工程优质建成投产；
做好现场质量检查（三检制及三级质量检查）和管理工作，配合业主对工程质量进行中间和竣工验收，做好验收评级记录，并提供优良的检测仪器；
负责各项施工记录、评级卡片的管理工作。搞好工程的档案管理；
在项目经理（项目副经理）、总工程师、施工负责人的领导下，负责工程质量保证、管理体系的正常运行；
负责工程原材料的质量检验认定工作，搞好进货检验，严把过程质量关。
6.6.7器材部：
建立健全工地材料、设备管理和各项规章制度，按公司质量体系文件要求，编制设备、材料购置计划并具体实施；
负责自供材料的采购、验收、运输、保管，严格按照国家有关标准、保证质量；
负责业主供应材料的验收、运输、保管；
负责所以材料的分配、发送；
负责机械设备的运输、保管、保养、维修；
负责工器具的检验、配置和发放；
负责各种材料的技术检验证明的收集管理及设备运行、维修、保养记录的收集管理工作。
6.6.8办公室
负责与工程项目有关的环境保护工作，在工程开工前召开地方关系协调会，充分取得当地政府和群众的支持；
为业主、设计单位‘运行单位代表和监理工程师提供交通工具、便利的生活条件和工作环境；
负责项目部的其他日常文书、打印、保卫、接待等事务工作；
负责现场外事接待工作。
6.6.9施工工序总体布局安排
根据计划安排和进度指令，对施工工序做如下安排：土建施工过程中，分建筑物和屋外配电区两大平行施工工序。各工序根据工艺要求，分别进行流水作业。由项目经理部安排电气技术人员配合土建施工，在电缆构的施工过程中穿插进行电气埋管的施工，电气部分的防雷接地敷设，接地防腐施工，以及电缆构支架和安置等均穿插于土建工程施工中。建筑物施工时电气设备、照明、给排水、通风等部分的孔洞、埋管、埋件、管线等要同时进行。构架及其金属结构安装完毕后，其它构筑物如设备支架、道路、电缆沟、所区给排水等可大面积开展施工。在户外配电区的施工中，电气埋管、埋件、防雷接地等均与建筑物穿插或同时进行。土建施工到具备电气安装条件时，土建与电气形成两大专业的平行施工。相互协作、密切配合。对于土建、电气图纸中有矛盾的地方征求设计、业主意见并采取有效的解决措施。根据电气安装要求，土建施工中预留孔洞，预埋件位置等均在电气技术人员的正确指导下施工，使电气安装工程能够顺利进行。
电气与土建两大专业的密切配合，力争在保证质量与安全的前提下，合理地缩短工期。
6.7公司本部对现场的保障作业
公司各职能部门作为企业内的专业化管理部门，负责向施工项目提供专业指导和服务，以确保项目的各种专业活动协调一致。
公司对本工程采取特殊政策，实行四个优先：优先选派业务精、素质高的各专业人员组成项目经理部，优先配置良好的施工机具和各种车辆，优先保证材料供应，优先保证资金使用。同时，要求公司职能部门对现场出现的问题快速作出反应，确保工程顺利实施。
7、施工方案
7.1工程测量
基础工程±0.00以下，平面轴线测量；
轴线控制桩的校测；
在建筑物及构筑物嗲下施工过程种，对轴线控制桩每7天复测一此，以防止桩移位而影响到正常的施工及工程施测的精度要求。
±0.00以下的基础施工，一般采用经纬仪方向线来传递轴线引测点，误差不应超过±3mm，轴线间误差不应超过2mm。
7.1.1构架吊装工程施工方法
7.1.2安装前准备工作
进行场地平整夯实，清理障碍物，填平沟坑。对砼杆、金属结构进行数量、质量核验，补齐缺件。复核基础轴线、杯口尺寸、法兰坡度，杯底的找平应按相对应的杆长进行，以保测量精确度。
砼杆、钢梁的堆放应选择较为平坦的场地，按类别堆放，堆入不超过三层，按技术要求的距离进行支放。采用杠子车运输。
7.2钢结构的拼装、排焊、焊接
钢结构的拼装按设计图纸和有关的施工验收规范进行。螺栓穿入方向遵守由内向外、由下向上的原则，螺栓紧固后涂刷封帽油漆。镀锌钢梁焊接后要进行校正，并补刷防腐油漆。拼装后构件相连部分划线找正。焊接镀锌钢梁及附件后应校正，并补刷防腐油漆；
焊接
清理坡口附近，旋转杆身，使杆坡口间隙保持在2～5mm，间隙过大用气割修理。
先点焊后施焊，焊接顺序应对称分段进行，防止变形弯曲。
7.3构架垂直度、轴线、标高的控制
垂直度用垂球或经纬仪控制，在杯口或法兰上划线对中。吊装时用两台经纬仪控制纵横轴线，使构架纵横排列整齐。
基础底面在安装前应找平，标出与±0.00的距离，砼杆应测出长短误差，组立时用木楔楔牢，复核标高正确后方可灌注砼。
7.4技术参数验算
A型杆最大起重重量；
A型杆最大起重重量：根据高度和重量查手册，选择满足要求的起重机；
吊索选择：根据最大起重量选择钢丝绳；
吊点选择：根据杆件长度，荷载分步计算吊点的位置和个数；
独立避雷针重心计算：根据重心位置确定吊点；
选择钢梁吊装时保证弦杆稳定的吊点；
揽风绳、地锚桩的选择。
7.5构架安装作业流程
技术交底→基础复核→弹线→杯口修理→清理验收→超平组立→技术复核→灌注砼→铁附件安装→接地焊接→防腐处理→检验评定
7.6吊装人员配备名单表。详见本工程开关站所土建工程施工组织设计纲要。
7.7构架质量标准和检查方法。祥见下表
构架吊装质量标准及检验方法
序号
部 位
允许偏差
单位
检查方法
01
柱中心线与定位线
5
mm
尺量及经纬仪
02
柱的轴线对竖向线
H/1000

经纬仪
03
垂直度
≤20
mm
经纬仪
04
柱挠度
± H/1000
＜15mm
经纬仪
05
支座表面对设计标高
± 5
mm
水准仪 尺量
06
柱距偏差
± 5
mm
尺量
07
相邻柱顶板高差
＜10
mm
尺量
08
钢梁起拱
40± 10
mm
水平尺
09
连跨吊装后轴线
＜20
mm
经纬仪
10
A型杆跨步
＜10
mm
经纬仪 垂球
7.8安全措施（要点）
吊装前由项目总工组织对全体人员进行技术、质量、安全、分工等内容的全面交底。由安全负责人宣读安全工作票并进行讲话，明确每个人的责任；
高空作业人员必须体验合格，且经过培训。作业前应检查好安全防护用具并能正确使用，严禁酒后作业。全体人员严格执行起重吊装安全操作规程和其它作业规程。现场必须符合安全用电、文明施工的要求，全体人员必须戴好安全帽、正确使用安全防护用具；
指挥人员在起吊前应检查绑扎点，U型环、钢丝绳、地锚、揽风绳、补强措施、连接件，并由安全负责人复核检查。行进路线距架空线路至少10m以远，必要时申请停电作业，作业必须有安全监护；
参加吊装人员必须服从统一指挥，指挥信号要一致、鲜明准确；
吊件离地面10cm左右时停止起吊，做一次全面检查及冲摆试验，确认无不正常现象方可吊装；
遇五级以上大风及雨、雪天停止吊装。严禁在高空作业区和吊构件、吊臂下停留和通过，非吊装人员不得进入作业区；
构件没有就位前不的登高作业，不得摘钩，未焊牢（紧固）前不的送揽风绳。起吊构件要慢、稳、徐徐上升，缓缓转动，确保构件在空中平稳起落。吊装工作间隙吊车应将吊钩收下，吊臂收好并锁好。拉线拆除必须取得安全负责人和技术负责人同意；
做好吊装工作的后勤保障工作。
7.9土方工程施工方法
7.9.1场平土方
工程开始前，会同建设单位用10m×10m或20m×20m方格网进行场地测量，与设计图纸不相符时报请设计单位重新审定；
会同业主确定土源，必要时对填方土源得土质进行物理及化学试验，以确定土质是否合格；
施工机械表
施工机械表
序号
机械名称
规格
数量
备注
1
挖掘机

3台

2
铲车

1台

3
压路机

1台

4
机动小翻斗

4台
也可雇用农用车
5
蛙式打夯机

6台

本工程土石方作业以机械为主，人工为辅，施工顺序应优先考虑道路区域填方，以便于施工作业活动顺利展开；
土方作业工程控制按《35kV光伏开关站及送出项目工作计划横道图》进行控制。有地下设施的部分填方在地下设施完成后再进行。
7.9.2挖方作业
本工程的挖方作业采用机械为主，人工修边坡和基底相配合的施工方法；
当开挖大型基坑时，采用分层开挖，在挖方的边缘先开一条潜槽作业为挖土运输路线，然后逐次开挖直至基坑底部；
作业时严格按照规定的边坡比例进行，并有专人进行监护。
7.9.3填方作业
填方采取以压实机械为主，基坑采用蛙式打夯机和人工配合的方法；
填方的压实方法、质量控制与检验严格安装《土方与爆破工程施工及验收规范》GBJ201-83的要求执行。
7.9.4安全注意事项执行《开关站所土建安全施工保证措施》的要求。
7.10基础工程施工方法
7.10.1构支架基础施工
(1)根据基础平面布置图的设计轴线位置和尺寸,用经纬仪根据座标点,定出各纵横线方向桩，绘制填写测量定位表。
(2)在纵横轴线方向桩上拉施工线，在其交叉点上钉杯口基础桩，依据基础桩图示尺寸放基坑灰线。
(3)按灰线和基坑深度开挖土方，基坑挖深500mm后，在坑壁打上水平控制桩，随时量取基坑深度，防止超挖，基坑挖好后，用水平仪检查坑底标高、找平。
(4)再拉上纵横轴线，在纵横轴线交叉处用吊锤引至坑底，以坑底点校验坑底尺寸是否符合设计要求。
(5)基坑验收合格后，及时浇筑垫层，待垫层初凝后，再用水平仪校验基坑底标高是否合格。
(6)拉上纵横线，再用吊锤将纵横交点引至砼垫层上，弹线、安装和固定杯口模板，控制杯口中心线与纵横轴线交叉点相吻合，验收合格后，浇筑砼。当砼浇筑高度到达杯口底高度时，要求砼对称下料，对称振捣，同步上升操作，使杯口模板不被振捣力量挤斜，以保证杯口模板的垂直度。
(7)由于构支架的形式不同，杯口的深度、斜度也不同，有的杯口还向一侧倾斜而不对称，所以安装时要控制杯口的垂直度，使杯口的纵横轴线交叉点与杯底纵横轴线交叉点连线保持垂直，在加工好的杯口内外侧壁上，垂直弹与纵横轴线一致的墨线，在基础的纵横轴线方面可以用经纬仪观察到杯口的内外墨线。当杯口模板的内外墨线与仪器竖丝相吻合时，基础杯口的垂直度符合设计要求，保证构支架安装质量。
(8)有杯口的基础在浇筑前先准备杯口模板。当基础浇到杯底下50mm时，开始安装杯口模，安模时拉十字线校正固定。浇至基础顶面时，用水准仪检查砼面或预埋铁件的标高，保证基础顶面平整及符合设计高程。在砼初凝阶段，进行基础面的找平和压光。基础浇制完成，一般经24小时后可拆杯口模板。
7.10.2运维楼、电气设备基础施工
在纵横轴线上拉线，根据基础外形尺寸撒灰线。按灰线分层进行基坑土方开挖。基坑开挖采用人工开挖。基坑开挖检查合格后，按设计位置装侧模及预埋件。浇至基础顶面时，用水准仪检查混凝土及预埋铁件的标高，保证顶面平整及符合设计高度。基础浇制完成后按规范规定养护。当混凝土强度能保证其表面及棱角不因拆模受损后方可拆除侧模
7.11不良地质的施工方法及防护措施：
7.11.1不良的地质往往会给土方工程和地基基础的施工带来困难。我们常见的不良地质情况和施工防护措施有：
7.11.2土体不稳定产生的滑坡与塌方
土体不稳定的原因有：土体层理发达，严重破碎或内部夹有软弱层，土体因自重及雨水浸入；土层下有倾斜岩土层或距边太近；在不稳定的土层上增加了荷载等。（因地下水位很深，所以不考虑地下水的影响。）
施工方法及防护措施
加强地质勘查和调查研究，特别是在一个场地内具有复杂的地质结构时，施工人员要注意地质构造及地表水的流向与分布，认真分析，采取合理的施工方法，避免破坏地表土坡的排水、排泄设施，保持坡体稳定。
排除地表水
——做好排水系统，在滑坡范围内设置环形截水沟，以拦截附近坡面的地表水，并做好截水沟上方坡面的整平和压实工作。
——在滑坡区域修设排水设施，疏导地表水，阻止其大量渗入滑坡段内冲刷地基和坡脚；做好现场自然排水系统，并进行必要的整修与加固。
——处理好滑坡塌方区域附近的生产及生活用水，防止浸入滑坡塌方地段。
保持边坡有足够的坡度。避免随意切割坡体坡脚，土坡削成较平缓的坡度或做成台阶以增加稳定，土质不同时，宜削成不同的坡度，可使坡度角小于土的内磨擦角，将不稳定的陡坡部分削去，以减少边坡负担并不得将弃土推在边坡顶上，机械设备应远离坡顶。
必要时应设置挡土墙。
处理滑坡和塌方作业必须安排足够的安全监护人。
7.11.3大面积的地面水的处理
对于大面积的地表水，可采取在场地周围挖截水沟或在四周设排水主沟，场地范围内再设纵横排水支沟，将水流疏干或在下游设集水井，用水泵排出；在山坡地段，尽可能保留原排水系统或适当加以疏导、改道；
7.11.4沟、洞的处理
常见的有雨水冲刷的沟、地表水冲蚀的土洞、废弃的窑洞等。一般常用的方法为：将上部挖开，消除软土，分层填土或用3：7灰土回填，对于窑洞还应调查原有的地下设施，清楚后才能回填。在场地周围还应考虑在坡顶作排水沟和反水破。
7.12电缆沟、电缆沟盖板施工
7.12.1本工程电缆沟采用钢筐竹胶大模板支模，预埋扁铁直接固定在大模板上，并在施工过程中对支模轴线、垂直度、预埋铁件、支撑稳固等进行检查、校正，确保电缆沟成型质量达到清水砼板墙要求，预埋扁铁位置准确。
7.12.2轻型电缆沟盖板框，使用专用模具平台焊接、校正、预制盖板应在较平的预制场地进行，以确保盖板的几何尺寸和平整度。平整度误差控制在3mm范围内，为保证电缆沟盖板不活动，要求电缆沟顶壁进行粉刷操平，误差控制在3mm范围内，在安装盖板过程中，要求进行逐一检查，有缺陷的盖板禁止使用。
7.13钢筋砼的施工方法
7.13.1砼拌和
挂出配合比标志板；严格按照重量比上料；砼拌合时间见下：
砼搅拌的最短时间（S） 表7
砼塌落度
搅拌机型
搅拌机容积（L）
250～500
≤3
自落式
120
＞3
自落式
90
当拌合渗有外加剂的砼时，应按使用说明适当延长拌合时间。
7.13.2砼运输
砼搅拌完毕，应及时运到浇注地点，砼从搅拌到浇注完成的时间，当砼强度等级为C30及其以下，气温高于25℃时不得大于90分钟，C30以上气温高于25℃时不得大于60分钟。当砼发生离析时应进行二此搅拌。
7.13.3砼浇注
浇注前清理模板内垃圾、油污、积水，木模需润湿，施工缝应剔除松动石子，先铺5cm厚与砼配合比相同的水泥砂浆或减半石子砼；
一般浇注方法
用机动车辆运输，将砼卸在铁盘上，再用铁锹装入模内；
浇注高度超过2米，应使用串筒、溜管、以防止砼发生离析；
使用插入式振动器，应快插慢拔，插点要均匀排列，按逐点移动的顺序进行，不得遗漏，做到均匀振实，移动间距不大于振动棒作用半径的1.5倍，振捣上一层时应插入下层5cm，以消除两层间得接缝。浇注每层砼得厚度，在使用插入式振捣棒时为振捣器作用部分长度的1.25倍，在采用平板振动器时为200mm，轻骨料砼采用插入式振捣器时浇注层厚度为300 mm，用平板振动器时为200 mm。在振捣过程中，振捣器距离模板不应大于振捣器作用半径的1/2。振动器应尽量避免碰撞钢筋、芯管、吊环、预埋件等；
砼应分层连续浇灌，不应超过2h的间隔时间；
砼振捣密实后用木抹或铁抹子搓平或压光；
在砼搅拌过程中，试验员、技术人员合质检员负责盘前后砼的质量、上料及各种技术要求的控制。
7.13.4砼养护
在砼浇注完12h以内必须对砼加以覆盖浇水养护，保持砼湿润。常温时每日浇水养护不少于二次，养护不得少于7昼夜，掺用缓凝型添加剂或有抗渗要求砼不得少于14昼夜。养护水与搅拌水相同。在已浇注的砼强度达到12mpa以后，方可在其上来往人员和安装模板；
7.13.5钢筋的制作
钢筋的材料要求：钢筋应有出厂质量证明和试验报告单，不合格的钢筋不得使用；
钢筋的焊接应符合JGJ18-96的要求；
钢筋的弯曲、帮扎接头应符合GB/T 29733-2013《混凝土结构用成型钢筋制品》的规定。
7.13.6钢筋帮扎安装
基础：
钢筋网的帮扎
