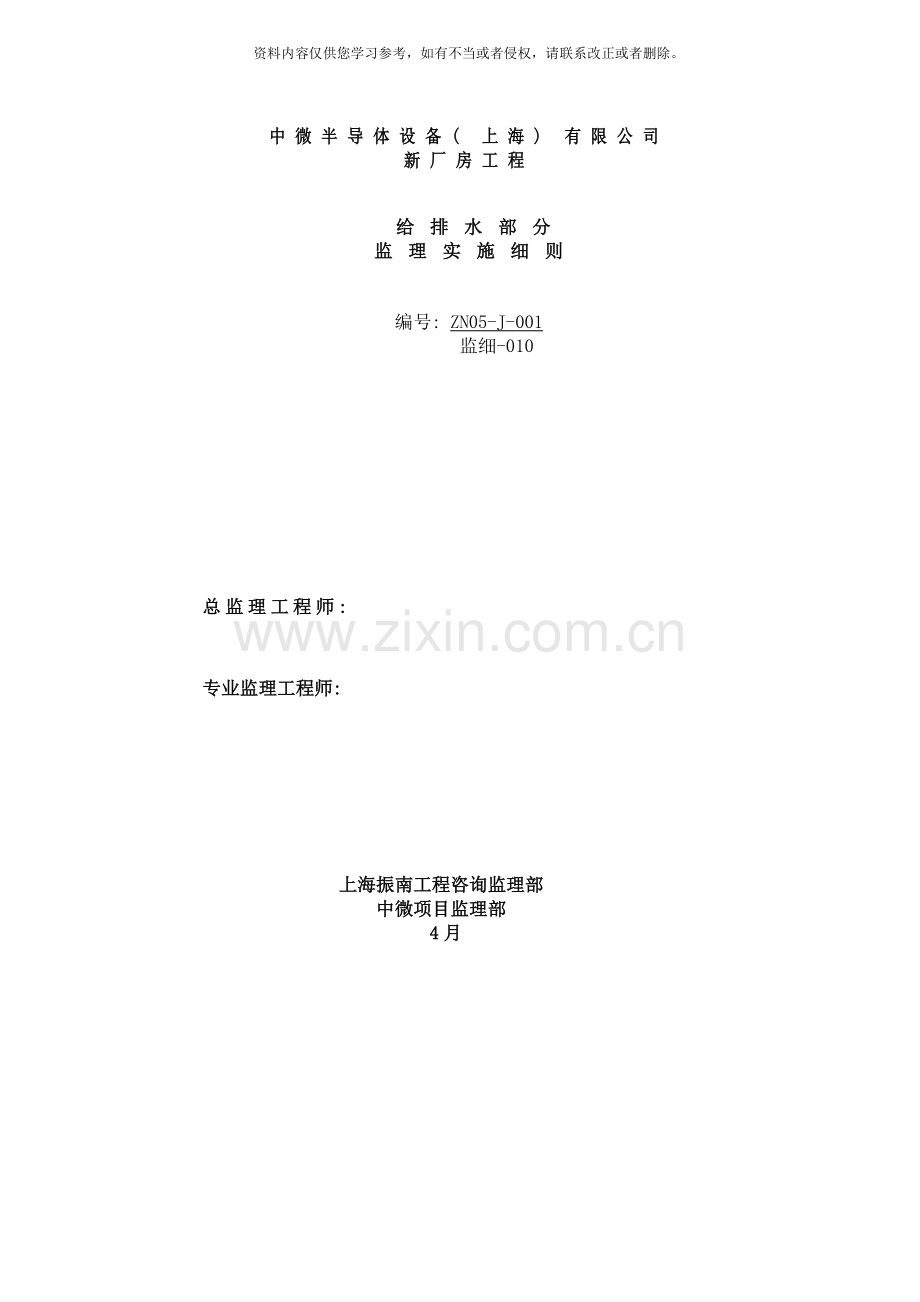

中微半导体设备( 上海) 有限公司
新厂房工程

给排水部分
监理实施细则

编号: ZN05-J-001
监细-010

总监理工程师:

专业监理工程师:

上海振南工程咨询监理部
中微项目监理部
4月

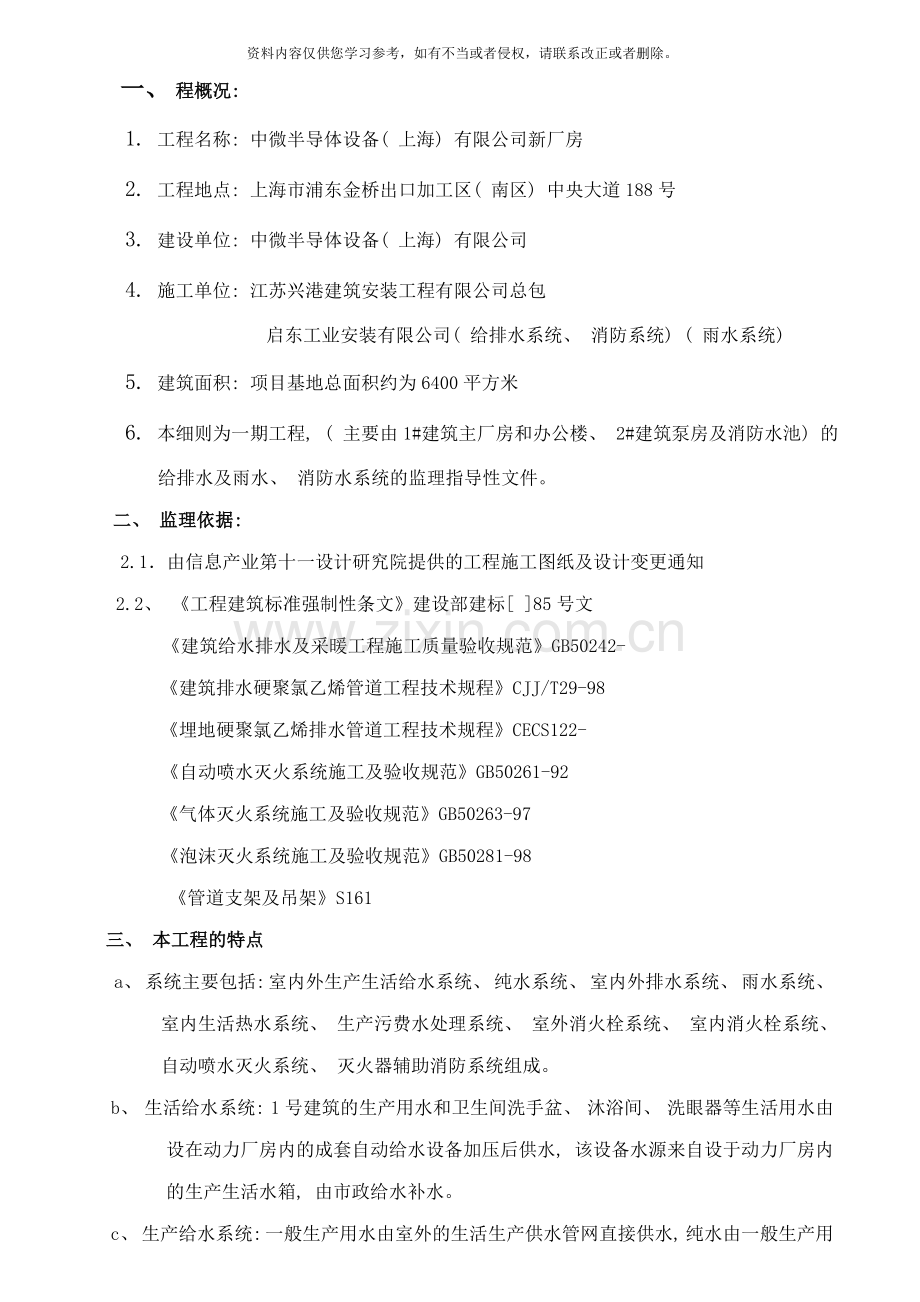

一、 程概况:
1. 工程名称: 中微半导体设备( 上海) 有限公司新厂房
2. 工程地点: 上海市浦东金桥出口加工区( 南区) 中央大道188号
3. 建设单位: 中微半导体设备( 上海) 有限公司
4. 施工单位: 江苏兴港建筑安装工程有限公司总包
启东工业安装有限公司( 给排水系统、 消防系统) ( 雨水系统)
5. 建筑面积: 项目基地总面积约为6400平方米
6. 本细则为一期工程, ( 主要由1#建筑主厂房和办公楼、 2#建筑泵房及消防水池) 的给排水及雨水、 消防水系统的监理指导性文件。
二、 监理依据:
2.1．由信息产业第十一设计研究院提供的工程施工图纸及设计变更通知
2.2、 《工程建筑标准强制性条文》建设部建标[ ]85号文
《建筑给水排水及采暖工程施工质量验收规范》GB50242-
《建筑排水硬聚氯乙烯管道工程技术规程》CJJ/T29-98
《埋地硬聚氯乙烯排水管道工程技术规程》CECS122-
《自动喷水灭火系统施工及验收规范》GB50261-92
《气体灭火系统施工及验收规范》GB50263-97
《泡沫灭火系统施工及验收规范》GB50281-98
《管道支架及吊架》S161
三、 本工程的特点
a、 系统主要包括: 室内外生产生活给水系统、 纯水系统、 室内外排水系统、 雨水系统、 室内生活热水系统、 生产污费水处理系统、 室外消火栓系统、 室内消火栓系统、 自动喷水灭火系统、 灭火器辅助消防系统组成。
b、 生活给水系统: 1号建筑的生产用水和卫生间洗手盆、 沐浴间、 洗眼器等生活用水由设在动力厂房内的成套自动给水设备加压后供水, 该设备水源来自设于动力厂房内的生产生活水箱, 由市政给水补水。
c、 生产给水系统: 一般生产用水由室外的生活生产供水管网直接供水, 纯水由一般生产用水经位于纯水站的纯水设备处理后提供。
d、 消火栓给水系统: 室外消火栓接自室外消防管网, 室内外消火栓系统共用一个供水系统。主消防泵由室内消火栓箱内按钮远距离启动, 也可稳压系统自控, 消火栓水泵两条出水管与厂区内环状消火栓管网连接。
1号建筑室内消火栓管网采用环状管网, 管径DN100, 接自DN150的室外消防环网连接供水, 消火栓布置间距保证有2股充实水柱同时到达室内任何部位。
e、 自动喷水灭火系统: 系统采用独立给水系统, 系统由消防水池、 自动喷水灭火系统供水泵、 报警阀、 电信号阀、 水流指示器、 喷头、 管道、 末端试水装置等组成。
f、 排水系统: 室内污费分流, 室外雨污分流, 一般排水用管道收集后就近排入厂区排水管网。从餐厅以及厨房排出的含油费水经管道收集后先近入隔油池撇油以后再排放至厂区排水管网; 各栋建筑的卫生间排出的粪便污水用管道收集、 经过化粪池处理后, 就近排至厂区排水管网, 最终排入城市污水处理厂处理。生产过程中产生的费水, 分门别类的用管道送至费水收集站, 桶装后由专业厂家定期取走处理。雨水排水系统采用有组织雨水收集排水系统。从各建筑排出的雨水和由道路雨水口收集的室外雨水, 由管道收集后排入厂区雨水管网, 最终由两个DN600的雨水出口排入市政雨水管道。

四. 监理工作流程
现场材料检查\工人\设备审查\施工工艺批准
承建单位提出
开工申请

准
否 备
总监审批开工申请
阶
段
每道工序开工
施
工
承建单位质量自检
否 阶
段
专业监理工程师验收
否

监理工程师签中间交工证书
验
分项/分部工程验收
收
阶
审核竣工资料/竣工图
段
竣工验收交付使用

五、 监理工作的控制要点及目标值
1、 工程材料
a、 工程材料、 设备、 产品质保书、 合格证明等技术文件必须俱全( 需有生产 厂家原件并盖有红章) , 对材料采购监理建议: 希望采购质量可靠的名牌产品, 并要求直接同生产厂家签订供货合同。
b、 PVC等塑料管, 除提供产品质保书外, 还需提供市建材准用证及饮用水卫生许可证。
c、 为确保施工进度, 监理将按以上规范要求检查并认可。
2、 室内给水系统安装
( 1) 、 一般规定:
a、 给水必须采用与管材相适应的管件, 生活给水系统所涉及的材料必 须达到饮用水卫生标准。
b、 管径大于100mm的镀锌钢管应采用法兰或卡套式专业管件连接, 镀锌钢管与法兰的焊接处应二次镀锌。
( 2) 、 给水管道及配件安装:
A、 主控项目:
a、 室内给水管道的水压试验必须符合设计要求, 各种材质的给水管道 系统试验压力均为工作压力的1.5倍, 但不得小于0.6Mpa, 并做好旁站记录。
检验方法: 按GB50242- 、 1.2.1条。
b、 生活给水系统管道在交付使用前必须冲洗和消毒, 并经有关部门取 样试验, 符合国家《生活饮用水标准》方可使用。
检验方法: 检查有关部门提供的检测报告。
c、 室内埋地给水管道( 塑料管道和复合管道除外) 应做防腐处理, 埋地管道防腐层材质和结构应符合设计及规范要求。
B、 一般项目:
a、 管道及管件焊接的焊缝质量应符合设计及规范要求。
检查方法: 观察检查。
b、 焊缝表面应无裂缝, 未溶合、 未焊透夹渣, 弧坑和气孔等缺陷。
c、 管道的支、 吊架安装应平整牢固, 其间距应符合设计及规范要求。
(3)、 室内消火栓系统安装.
A、 主控项目:
室内消火栓系统安装完成后, 应取屋顶层( 或水箱间内) 试验, 消火栓和 首层取二处消火栓做试射试验, 达到设计要求为合格。
检验方法: 实地试射检查。
B、 一般项目:
a、 安装消火栓水龙带, 水龙带与水枪和快速接头绑扎好后, 应根据箱内构造将水龙带挂放在箱内的挂钉、 托盘或支架上。
检查方法: 观察检查。
b、 消防管道试压, 为工作压力1.5倍, 试压力表前后各装一个, 监理做好旁站记录。
c、 箱式消火栓的安装应符合规范GB50242－ 第4.3.3条的规定。
检查方法: 观察和尺量检查。
( 4) 、 给水设备安装
A、 主控项目:
a、 水泵就位前的基础混凝土强度, 坐标、 标高、 尺寸和螺栓孔位置须符合设计规定。
检查方法: 对照图纸用仪器和尺量检查。
b、 水泵试运转的轴承升温必须符合设备说明书规定。
c、 敞口水箱的满水试验和密闭水箱( 罐) 的水压试验必须符合 设计及规范的规定。
检验方法: 满水试验24小时观察不渗、 不漏, 水压试验在试验压力10min压力不降、 不渗、 不漏。
B、 一般项目:
a、 立式水泵的减振装置不应采用弹簧式减振器。
b、 室内给水设备安装的允许偏差应符合规范GB50242- , 表4.4.7的规定。
c、 管道及设备保温层的厚度和平整度的允许偏差应符合规范GB50242- , 表4.4.8条的规定。
3、 室内排水系统安装
( 1) 、 排水管道及配件安装
A、 主控项目:
a、 隐蔽或埋地的排水管道在隐蔽前必须做灌水试验, 其灌水高度应不 低于底层卫生器具的口边缘或底层地面高度。
检验方法: 满水15min水面下降后, 再灌满观察5min, 液面不降, 管道及接口无渗漏为合格。
b、 生活污水塑料管道的坡度, 必须符合规范GB50242- , 表5.22、 5.2.3条的规定。
检验方法: 水平尺、 拉线尺量检查。
c、 排水塑料管道, 必须装置伸缩节。
d、 排水主管及水平干管管道均应做通球试验。
检验方法: 通球检查。
B、 一般项目:
a、 在生活污水管道口设置的检查口或清扫口必须符合设计及规范规定, GB50242- , 第5.2.6条。
b、 排水塑料管道支、 吊架间距应符合规范GB50242- , 表5.2.9条的规定。
c、 用于室内排水的水平管道与主管的连接应采用斜三通, 立管与排出管端部的连接, 应采用两个450弯头或曲半径不小于4倍的900弯头。
d、 室内排水管道安装的允许偏差应符合规范GB50242- ,表5.2.16条的相关规定。
( 2) 、 雨水管道及配件安装
A、 主控项目:
a、 安装在室内的雨水管道安装后应做灌水试验, 灌水高度必须做到每根立管上部的雨水斗。
检验方法: 灌水试验持续1h, 不渗不漏。
b、 雨水管道采用塑料管, 伸缩节安装, 应符合设计要求。
c、 悬吊式雨水管道坡度不得小于5‰。
d、 埋地雨水管坡度应符合GB50242- , 表5.3.3条的规定
B、 一般项目:
a、 雨水管道不得与生活污水管道相连接。
b、 雨水斗管的连接应固定在屋面承重结构上。
c、 雨水管道安装的允许偏差应符合规范GB50242- 表, 5.2.16条的规 定。
4、 卫生洁具安装
( 1) 、 一般规定
a、 卫生洁具的安装高度及卫生洁具给水配件的安装高度, 由于该项目施工图纸无设计要求, 应参照GB50242- , 表7.1.3、 7.1.4条的规定检查。
b、 卫生器具的安装应采用预埋螺栓或膨胀螺栓安装固定。
( 2) 、 卫生器具安装
A、 主控项目:
a、 排水栓和地漏的安装应平整牢固, 低于排水表面, 周边无渗漏, 地漏水封高度不得小于50mm。
检验方法: 试水观察检查。
b、 卫生器具交工前应做满水和通水试验。
检验方法: 满水后各连接件不渗不漏; 通水试验给、 排水畅通。
B、 一般项目:
a、 卫生器具安装的允许偏差应符合规范GB50242－ , 表7.2.3的规定。
b、 卫生器具的支、 托架必须防腐良好, 安装平整、 牢固, 与器具接触紧密、 平稳。
检验方法: 观察和手扳检查。
( 3) 、 卫生器具给水配件安装
A、 主控项目:
卫生器具给水配件应完好无损伤, 接口严密, 启闭部分灵活。
检验方法: 观察和手扳检查。
B、 一般项目:
7.2.4．与排水横管连接的各卫生器具的受水口和立管均应采取妥善可靠的固定措施, 管道与楼板的接合部位应采取牢固可靠的防腐、 防漏措施。
7.2.5．连接卫生器具的排水管道接口应严密不漏, 固定支架、 管卡等支撑位置应正确、 牢固, 与管道的接触应平整。
7.2.6．连接卫生器具的排水管管径和坡度, 应符合GB50242- 表7.4.4条规定。
5、 室外给水管网安装
（1） 水管道安装
A、 主控项目:
a、 给水管道在埋地敷设时, 应在当地的冰冻线以下, 无冰冻区埋地敷设时, 管顶的覆土埋深不得小于500mm, 穿越道路部位埋深不得小于700mm。
b、 给水管道不得直接穿越污水、 化粪池、 公共厕所等污染源。
c、 管网必须进行水压试验, 试验压力必须符合设计及规范要求。
检验方法: 试验压力下10min内压力降不应大于0.05Mpa, 然后降至工作压力进行检查, 压力保持不变, 不渗不漏, 监理旁站。
d、 镀锌钢管的埋地敷设必须采取防腐措施,符合设计及规范要求。
检验方法: 观察和切开防腐层检查。
e、 给水管道竣工后必须对管道进行冲洗, 饮用水管道还应在冲洗后进行消毒, 满足饮用水卫生要求。
检验方法: 观察冲洗水的浊度, 查看有关部门提供的检验报告。
B、 一般项目:
a、 管道的坐标、 标高、 坡度应符合设计要求, 管道安装的允许偏差应符合规范GB50242－ , 表9.2.8的规定。
b、 管道连接应符合工艺要求, 阀门、 水表等安装位置应正确。
c、 给水管道和污水管道在不同标高平行敷设, 其垂直间距在500mm以内时, 给水管管径小于或等于200mm的, 管壁水平间距不得小于1.5m; 管径大于200mm的, 不得小于3m。
检查方法: 观察和尺量检查。
( 2) 、 泵接合口及室外消火栓安装
A、 主控项目:
a、 消防系统必须进行水压试验, 试验压力必须符合设计及规范要求。
检验方法: 试验压力下, 10min内压力不降不大于0.05Mpa, 然后降至工作压力进行检查, 压力不变, 不渗不漏。监理旁站。
b、 消防管道在竣工前, 必须对管道进行冲洗。
检查方法: 观察冲洗出水的混浊度。
c、 消防水泵接合口和消火栓的位置标志应明显, 栓口的位置应方便操作。
B、 一般项目:
a、 室外消火栓和消防水泵接合器的各项安装尺寸应符合设计要求, 栓口安装高度允许偏差为±20mm。
检验方法: 尺量检查。
b、 消防水泵器的安全阀及轮回阀安装位置和方向应正确, 阀门启闭应灵活。
6、 室外排水管的安装
A、 主控项目:
a、 排水管道的坡度必须符合设计要求, 严禁无坡或倒坡。
检验方法: 用水准仪、 拉线和尺量检查。
b、 管道隐蔽验收前必须做灌水试验和通球试验, 排水应畅通, 无堵塞, 管接口无渗漏。
检验方法: 排水检查井分段试验, 试验水头应以试验段上游管顶1m, 时间不少于30min, 逐段观察。
B、 一般项目:
管道的坐标和标高应符合设计要求, 安装的允许偏差应符合规范GB50242－ , 表10.2.3的规定。
