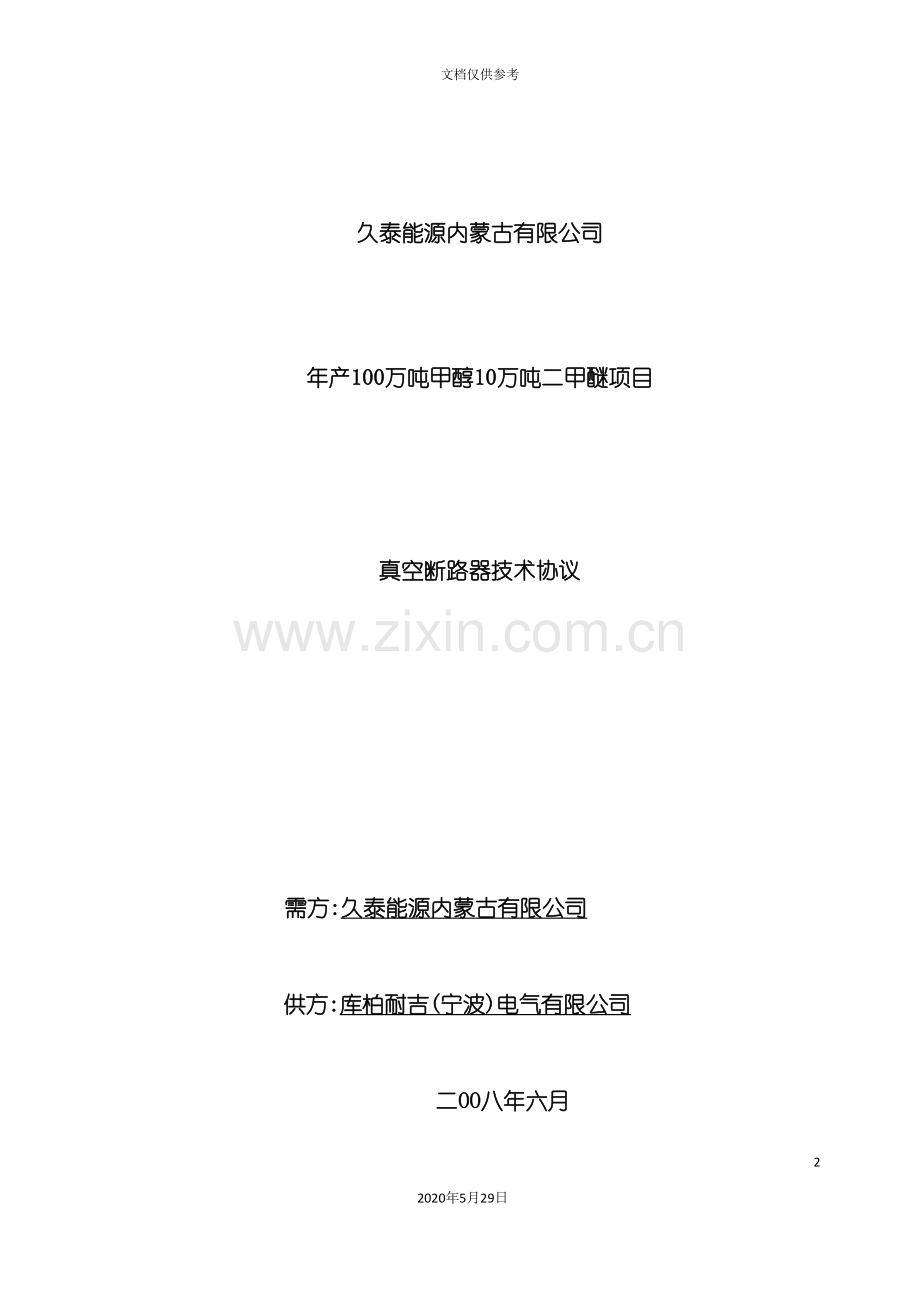

久泰能源内蒙古有限公司

年产100万吨甲醇10万吨二甲醚项目

真空断路器技术协议

需方:久泰能源内蒙古有限公司

供方:库柏耐吉(宁波)电气有限公司

二OO八年六月

1 总则
1.1 本技术协议适用于久泰能源内蒙古有限公司年产100万吨甲醇10万吨二甲醚项目10kV 等级的断路器;安装于KYN28A交流高压开关柜。它提出了对高压真空断路器本体及附属设备功能设计、结构、性能、安装和
试验等方面
的技术要求。
1.2需方在本技术协议中提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文。供方应提供符合本规范书和有关工业标准,而且功能完整、性能优良的优质产品及其相应服务。同时必须满足国家有关安全、环保等强制性标准和规范的要求。
1.3 如果供方没有以书面方式对本技术协议的条文提出异议,那么需方能够认为供方提出的产品完全符合本协议的要求。
1.4 在签订合同之后,需方有权提出因规范标准和规程发生变化而产生的一些补充修改要求,具体款项由供、需双方共同商定。
1.5 本技术协议所使用的标准,如遇与供方所执行的标准发生矛盾时,按较高的标准执行。
1.6 本协议书为订货合同的附件,与合同正文具有同等效力。
1.7 供方所供产品及其附属设备,应是已设计、制造和供货的技术先进设备,且在使用条件与本工程相类似或更严格条件下,至少经过三年以上大型工程成功运行实践,证明是成熟可靠并经过国家级鉴定的产品。

2 真空断路器技术要求
2.1 高压设备制造应满足下列规范和标准,但并不限于此:
2.1.1 GB1984 <交流高压断路器>
2.1.2 GB311.1<高电压输变电设备的绝缘配合>
2.1.3 GB311.2-6 < 高电压试验技术>
2.1.4 GB763 <交流高压电器在长期工作时的发热>
2.1.5 GB1408 <固体绝缘材料工频电气强度的试验方法>
2.1.6 GB2706 <交流高压电器动、热稳定试验方法>
2.1.7 GB3309 <高压开关设备常温下的机械试验>
2.1.8 GB7354 <局部放电测量>
2.1.9 GB11022 <高压开关设备通用技术要求>
2.1.10 SD/T318 <高压开关柜闭锁装置技术要求>
2.1.11 DL402<交流高压断路器订货技术要求>
2.1.12 SD132<交流高压断路器技术要求>
2.1.13 GB3906<3-35kV交流金属封闭开关设备>
2.1.14 DL404<户内交流高压开关柜订货技术要求>
2.1.15 DL403<10-35kV户内高压真空断路器订货技术要求>
2.1.16 DL/T486 <交流高压隔离开关订货技术要求>
2.1.17 DL/T539 <户内交流高压开关柜和元件凝露及污秽试验技
术要求>
2.1.18 DL/T593 <高压开关柜设备的共用订货技术要求>
2.1.19 GB311 <高压输变电设备的绝缘配合与高电压试验技术>
环境条件
以下气象数据采用准旗沙圪堵气象站和托克托县气象站的有关数据。(由于该区域没有气象站,因此只能采用距该区域最近的准旗沙圪堵气象站和托克托县气象站的加权平均值)。
(1)降雨量
最大年降雨量为 670.2mm
最少年降雨量为 155.3mm
多年平均降雨量 346.5mm
汛期降水量(6~9月)占全年的76%左右。
最大1次降雨量达 141.5mm
最大1日降雨量 69mm
最大1小时降雨量 44mm
(2)日照
多年平均日照 3108.6h
无霜期 170天
(3)风速
平均风速为 3.2m/s
最大风速多年平均极值 32m/s
年平均风速为 1.9~3.4m/s
多年瞬时最大风速为 36.2m/s
多年10分钟平均最大风速 13.3m/s
(4)气温
多年极端最高气温为 38.5℃
多年极端最低气温为 -36.3℃
多年年平均气温为 7.7℃
多年平均最低气温为 1.7℃
累年月平均最低点温度的最低值 -21℃
(5)气压
多年年平均气压为 900.9hPa,
多年极端最高气压为 926.9 hPa
多年极端最低气压为 878.8 hPa
(6)蒸发量
多年平均蒸发量为 1706. 6mm
(7)湿度
多年平均相对湿度为 53％
多年最小相对湿度为 0%
多年平均绝对湿度为 6.8hPa
多年最大绝对湿度为 27.5hPa
多年最小绝对湿度为 0.2hPa
(8)冻土
多年最大冻土深度为 1.37m
(9)积雪
多年最大积雪深度为 0.25m
(10)大风日数(风速17.0m/s)
多年平均大风日数为 5天
多年最多大风日数 35天
多年最少大风日数 0天
(11)沙尘暴日数(能见度在1000m之内)
多年平均沙尘暴日数为 8天
多年最多沙尘暴日数 74天
多年最少年沙尘暴日数 0天
(12)雷暴日数
多年平均年雷暴日数为 31天
多年最多年雷暴日数 43天
多年最少年雷暴日数 18天
(13)风压、雪压
风压(KN/m2)
雪压(KN/m2)
N=10
N=50
N=100
N=10
N=50
N=100
0.35
0.55
0.60
0.25
0.40
0.45
2.2 使用环境要求:户内
2.2.1 多年极端最高温度: +40 ℃,多年极端最低温度:－36.5 ℃
2.2.2 最高环境温度: +40 ℃
最低环境温度 －36.5 ℃
2.2.3 海拔高度: ≤1500m
2.2.4 多年平均相对湿度: 53.3％
2.2.5 地震烈度:VI度
2.2.6 设备抗震强度: 7度,水平加速度:0.15g
2.3 额定技术参数:进线及母联1600A/31.5KA、1250/31.5KA 其它出线1250A/31.5KA、
2.3.1 额定电流:1600A、1250A
2.3.2 额定短路电流:31.5kA
3 断路器的技术性能:
3.1 真空断路器(固封式;真空泡选择ABB、西屋、西门子或阿海珐)
3.1.1 额定电压:10kV
3.1.2 最高运行电压:12kV
3.1.3 额定电流:1600A、1250A
3.1.4 额定开断电流:31.5kA
3.1.5 额定关合电流:80kA
3.1.6 额定热稳定电流(4s):31.5kA
3.1.7 额定动稳定电流:80kA
3.1.8 1min工频耐压:
相对地: 42kV(有效值)
断口间: 48kV(有效值)
3.1.9 雷电冲击耐压(全波):
相对地: 75kV(有效值)
断口间: 85kV(有效值)
3.1.10 操作顺序:O-0.3s-CO-180s-CO
O-180s-CO-180s-CO
3.1.11 电气寿命
开断100%的额定开断电流:不少于50次
开断100%的额定电流:不少于 0次
3.1.12 机械寿命:不少于 0次
3.1.13 操作机构:弹簧储能机构,且具备手动操作功能。应在开关柜面板上安装紧急分闸按钮,其操作经过机械分闸方式实现,并经过保护装置实现闭锁保护的自动重合闸。
3.1.14 操作电压:DC220V
4安装技术服务
4.1 断路器质保期投入运行后1年,使用年限不少于30年,在保修期内,断路器内无论任何部分(包括外协件)属于质量问题而损坏的,供方均应无偿修理或更换。超过保修期,供方对设备维修,只收取材料费。
4.2 断路器由开关柜厂家组装,但断路器生产厂家应派人到现场免费提供现场服务,对安装和运行人员免费培训,负责免费现场调试服务,并负责调试参数的精确性。
4.3 供方须在协议签定一周内向设计院提供审定认可后带有本工程图名的图纸及说明材料共2套及相应的1套AutoCAD 电子邮件。设计资料需注明本工程专用并签字盖章。
供方随设备提供给甲方技术资料8份。
特注:真空泡在浇注时,提前10天通知甲方,甲方派人现场监造;发货时,必须提供灭弧室采购合同。
5 供货清单
5.1 供货范围清单(1)——化工界区真空断路器
位号
设备名称
型号规格
数量
单位
产地
1
真空断路器
VN3-12E/1250-31.5
87
台
库柏耐吉(宁波)电气有限公司
2
真空断路器
VN3-12E/1600-31.5
10
台
库柏耐吉(宁波)电气有限公司

5.2 供货范围清单(2)——热电界区真空断路器
位号
设备名称
型号规格
数量
单位
产地
1
真空断路器
VN3-12E/1250-31.5
41
台
库柏耐吉(宁波)电气有限公司

5.3 化工界区真空断路器备件清单1
序号
名称
规格型号
单位
数量
品牌
厂家
产地
1
分合线圈
220V
只
10
国产
中银浩
常州
2
辅助开关
F10-16II/W2
只
5
国产
耀华
宁波
3
电机
220V
只
2
国产
慧源
无锡
4
微动开关
LXW20-IIM
只
10
国产
耀华
宁波
5
航空插座
JZ-58芯
套
2
国产
东弛
宁波
6
梅花触头
1250A
只
2
国产
东弛
宁波
7
梅花触头
1600A
只
2
国产
东弛
宁波
8
摇手柄

把
50
国产
耐吉
宁波
9
储能手柄

把
50
国产
耐吉
宁波
5.4 热电界区真空断路器备件清单2
序号
名称
规格型号
单位
数量
品牌
厂家
产地
1
分合线圈
220V
只
4
国产
中银浩
常州
2
辅助开关
F10-16II/W2
只
2
国产
耀华
宁波
3
电机
220V
只
1
国产
慧源
无锡
4
微动开关
LXW20-IIM
只
4
国产
耀华
宁波
5
航空 插座
JZ-58芯
套
1
国产
东弛
宁波
6
梅花触头
1250A
只
2
国产
东弛
宁波
7
摇手柄

把
20
国产
耐吉
宁波
8
储能手柄

把
20
国产
耐吉
宁波
5.5化工界区真空断路器二年供应易损件、备品备件清单(1)
序号
名称
规格型号
单位
数量
品牌
厂家
产地
1
分合线圈
220V
只
16
国产
中银浩
常州
2
辅助开关
F10-16II/W2
只
8
国产
耀华
宁波
3
电机
220V
只
3
国产
慧源
无锡
4
微动开关
LXW20-IIM
只
16
国产
耀华
宁波
5
航空 插座
JZ-58芯
套
3
国产
东弛
宁波
6
梅花触头
1250A
只
3
国产
东弛
宁波
7
梅花触头
1600A
根
3
国产
东弛
宁波
5.6热电界区真空断路器二年供应易损件、备品备件清单(2)
序号
名称
规格型号
单位
数量
品牌
厂家
产地
1
分合线圈
220V
只
6
国产
中银浩
常州
2
辅助开关
F10-16II/W2
只
4
国产
耀华
宁波
3
电机
220V
只
2
国产
慧源
无锡
4
微动开关
LXW20-IIM
只
6
国产
耀华
宁波
5
航空 插座
JZ-58芯
套
2
国产
东弛
宁波
6
梅花触头
1250A
只
3
国产
东弛
宁波

需方:久泰能源内蒙古有限公司
代表签字:
邮箱:
电话:

热电界区设计方: 山东省化工规划设计院
代表签字:
邮箱:
电话:
化工界区设计方:
代表签字:
邮箱:
电话:
供方:库柏耐吉(宁波)电气有限公司
代表签字:
邮箱:
电话:
