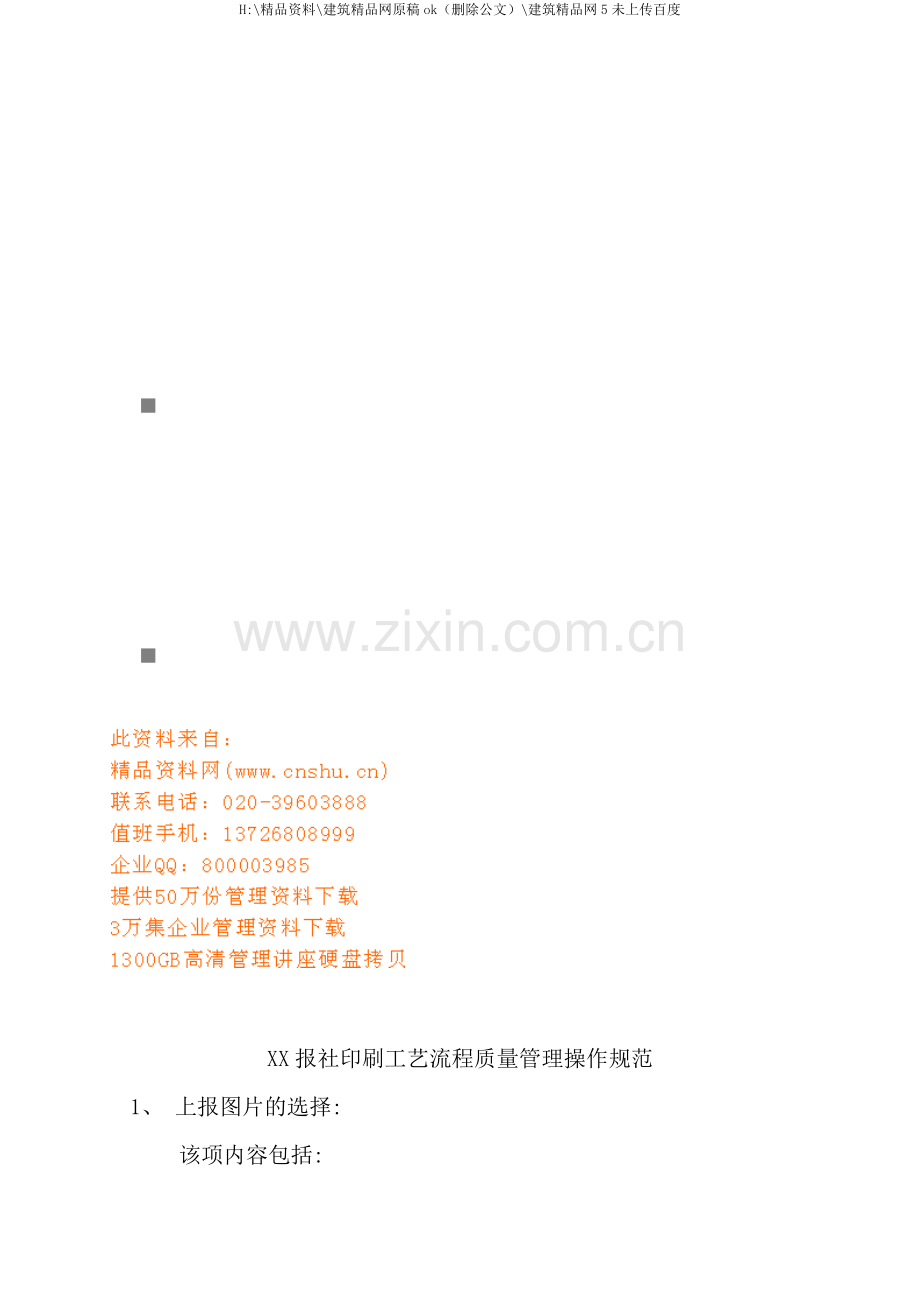

XX报社印刷工艺流程质量管理操作规范
1、 上报图片的选择:
该项内容包括:

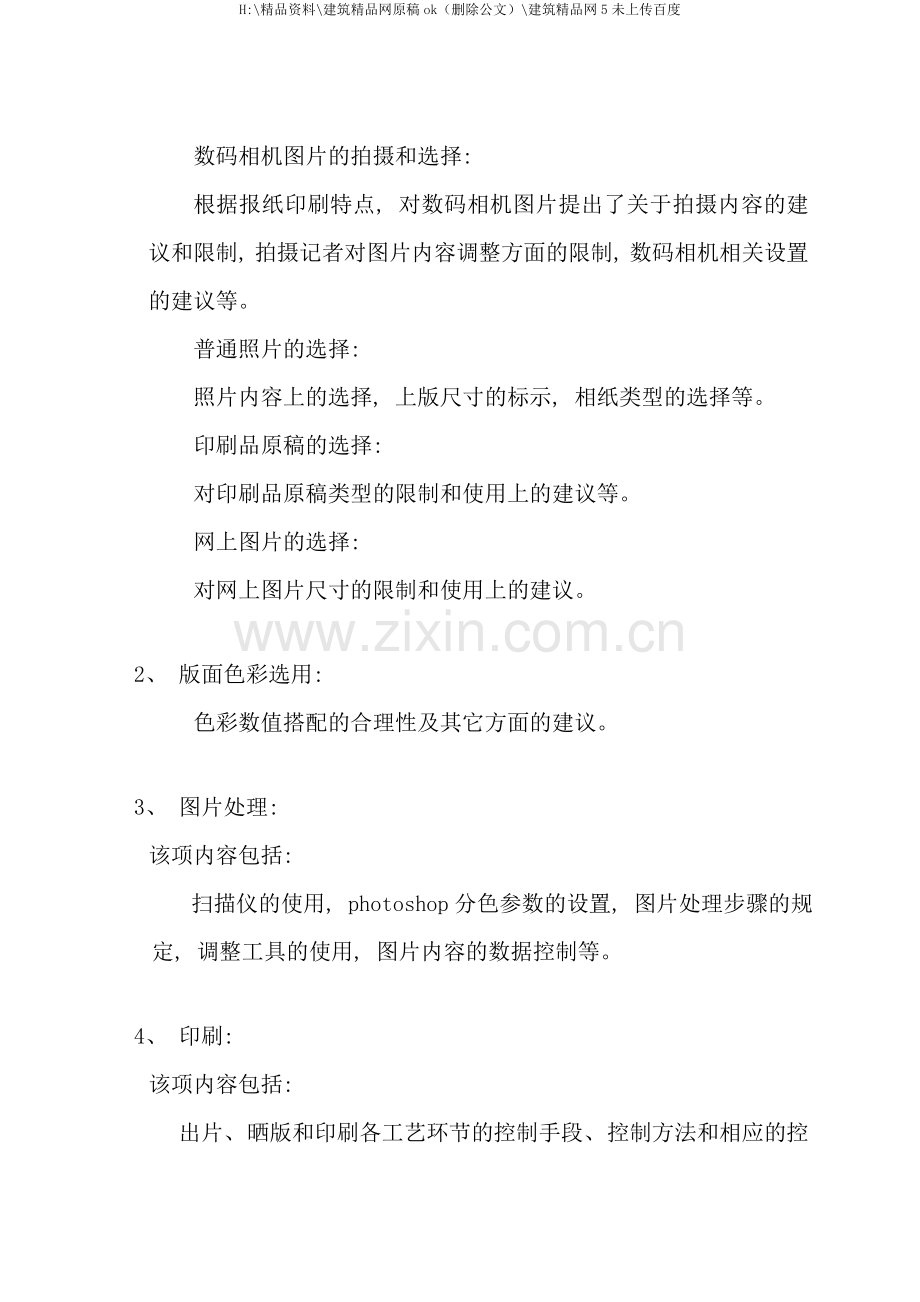

数码相机图片的拍摄和选择:
根据报纸印刷特点, 对数码相机图片提出了关于拍摄内容的建议和限制, 拍摄记者对图片内容调整方面的限制, 数码相机相关设置的建议等。
普通照片的选择:
照片内容上的选择, 上版尺寸的标示, 相纸类型的选择等。
印刷品原稿的选择:
对印刷品原稿类型的限制和使用上的建议等。
网上图片的选择:
对网上图片尺寸的限制和使用上的建议。

2、 版面色彩选用:
色彩数值搭配的合理性及其它方面的建议。

3、 图片处理:
该项内容包括:
扫描仪的使用, photoshop分色参数的设置, 图片处理步骤的规定, 调整工具的使用, 图片内容的数据控制等。

　4、 印刷:
该项内容包括:
出片、 晒版和印刷各工艺环节的控制手段、 控制方法和相应的控制数据。

上报图片的操作规范

一、 数码相片的拍摄和处理( 有关内容适用于传统相片)
下列要求为建议性要求, 在满足新闻性和时效性的前提下, 达到以上要求可使图片处理减少不必要的步骤, 使印刷效果更加美观。
1、 应注意图片主次内容的搭配比例, 不要喧宾夺主。摄影记者能够对所拍照片的内容进行裁剪, 去掉不必要的内容, 突出主题, 能用近景或特写表现的尽是不要用中、 远景, 特别是人物图片。
2、 不要在过小的幅面内表现过于琐碎的细节或过多的主要内容。报纸对于细部清晰度的表现力是有限的, 特别是在版面上用的比较小时, 细节内容基本上看不出来。
3、 应注意色彩的搭配, 不要过于单调。色彩比较丰富有利于图片效果的表现。
4、 室内拍摄为保证整个拍摄内容的亮度应该选择一定的过度曝光, 而尽量少用加大ISO值的方法, 该方法很容易造成图片暗调部分出现色斑, 图片提高亮度后色斑会更明显。低档数码相机ISO值建议小于400, 高档单反机也不要高于800。
(该项内容限于数码相机)
5、 尽量使被拍摄内容处于相对静止状态。幅度过大的动态内容不利于表现细节。
6、 人物照片只要有选择的余地就不要拍摄逆光照或侧逆光照。报纸印刷对于逆光的人物肤色无论在色彩和层次上表现力都很差。
7、 以人物为主的图片尽量选择拍摄近景和特写, 少拍远景。肤色面积大些有利于色彩和层次效果的表现。
8、 不要使被拍摄的内容之间处于过大的反差中。主体内容与周围环境的反差过大, 会造成主体内容的亮度过低, 主体内容之间的反差过大, 会造成过亮的内容没有层次, 过暗的内容没有颜色, 两种情况在后期的调整难度都很大, 而且印刷效果也不好。
9、 背景光线不要太强, 这会造成主体内容过暗, 后期调整难度很大, 而且印刷效果很不好。
下列要求为强制性要求, 低于以下要求将无法满足图片清晰度的最低要求。
1、 图片大小的选择不能低于1600×1200像素级, 使用该精度的前提是该图片内容在后期制作时不会做大幅度的裁剪, 若图片用于满版尺寸该设置还要再大一级。除非有其它用途的考虑, 不必再选择更大的像素级别。
2、 数码相机对图片的压缩存储使用的是JPG格式, 该格式在使用高压缩倍率时对层次的损失较大, 使用该格式存储时, 存储选项要选择在压缩选项下的”最高质量”选项, 这样能够把对图片的层次的损失降到最小。
3、 不要对图片内容进行调整, 也不要多次存储。JPG格式存储次数越多, 图片质量下降得越厉害。
4、 图片的显示效果在不同的电脑或不同的软件里都会呈现不同的视觉表现, 要想看到与印刷效果基本一致的显示效果, 需要在图扫岗位专门处理图片的电脑上, 在photoshop软件里观看, 除此之外的显示效果都不具备参考意义。

二、 传统相片的处理
相片所用的相纸最好用光面相纸, 麻面相纸在扫描时容易出现色斑。
照片交给图扫人员时, 如果只需要局部内容, 要在原稿上标明, 以便于图扫人员的扫描和处理, 如果是用笔在背面画出内容框架, 不要用圆珠笔, 以免出现划痕。
内容方面的选择参考第一大项。

三、 印刷品原稿的选择和处理
印刷品原稿严禁使用报纸图片, 要尽量选用高档画册, 在扫描和处理时要注意去网的效果, 而且不能在版上放大使用。
内容方面的选择参考第一大项。

四、 网上图片的选择和处理
网上图片本身并不适合于出版印刷, 在查找时要选用大图, 而且建议在版面上缩小使用, 严禁放大。
内容方面的选择参考第一大项。

达不到以上要求的而又必须要上机印刷的, 需要有关负责人的签字认可。

组版部分的操作规范

一、 版面编辑对于上版图片的选择要求可参照《上版图片的操作规范》。
报纸印刷是由青( C) 、 品( M) 、 黄( Y) 、 黑( K) 四色按照不同数值比例的搭配来表现颜色, 特点是色彩鲜艳程度较差, 细节表现能力较弱, 四色套印精度稳定性不好。相应的控制手段只能是改进, 但与铜版纸的印刷效果依然是有很大差异的。对版面内容的编排要考虑到报纸印刷的特点, 不能只凭想象。
二、 对版面编排的要求如下:
1、 在版面编排上尽量不要在版面的外角部分放图片, 不利于印刷时的套准操作。
2、 不要在很小的图片上表现过多的细节, 报纸印刷无法表现很细微的细节。
3、 正文部分不要铺过重的底色, 会失去装饰的效果而造成喧宾夺主。
4、 底色或底纹的色彩搭配不要使用三色以上, 在印刷上既无法保证套准精度也无法保证色彩的均匀性和稳定性, 如果认为两色搭配色彩过于鲜艳, 能够少量加黑, 但不要加相反色。
5号以下的文字如果在三色以上的底色上反白使用( 如图片的暗调部分) , 或在白底或浅色底上使用黑色, 要使用粗体字体, 如黑或大黑等, 禁止使用报宋类细体字体, 否则无法保证印刷效果。
5、 两色搭配效果能够参考样张, 尽量选择较低的数值搭配。
6、 少用装饰底纹或线条, 色块过多版面会显得混乱, 也无法突出图片效果。
7、 线条如果是细线, 所配数值要用100并尽可能用单色, 可保证印刷效果。
8、 版面色彩搭配要和谐, 色相上的反差不要过大。
9、 如果对所选用的颜色搭配要求准确, 能够参考色彩搭配样张, 样张上提供的色彩搭配效果能够在印刷上得到基本的再现。
10、 如果对图片的印刷效果比较在意, 应该到图扫岗位专门调图的电脑上在photoshop软件里查看, 别的电脑或别的软件里的显示效果是没有参考意义的。

图片处理的操作规范

一、 图片的扫描
1、 在扫描彩图时, 扫描软件参数按要求选择”扫描仪参数模板”选项。
2、 印刷品扫描时分辩率要加倍, 如图片需要用200dpi, 则扫描时要用390dpi, 并根据印刷品的质量选择去网功能, 在photoshop里再把分辩率改回到200dpi。
3、 如果原稿需要放大或缩小, 则在扫描时在百分比处直接修改放大或缩小倍率。

二、 图片的处理
1、 对用于不同印刷方式或不同内容类型的图片要选用对应的分色参数。
主要参数模板有3个:
XX日报: 用于报纸一般类图片
XX日报( 线条稿) : 用于报纸卡通画, 柱图, 饼图, 统计报表类图片
XX日报( 铜版纸) : 用于铜版纸或青涂纸类图片
文件位置: c:\program files\common files\adobe\color\settings, 要注意数据备份。
2、 图片的处理步骤大致如下:
⑴ 要先确定图片的尺寸和分辩率。200dpi已完全满足后端照排精度的要求。
对于网上图片, 在修改分辨率时要注意, 如果修改后的容量大小比修改前的要大, 则不要做锐化处理。
⑵ 对图片内容的调整:
先定标, 再处理中间调。
先考虑整图的亮度和对比度, 再考虑局部内容的色彩和层次关系。
⑶ 最后才是做锐化处理。
3、 超色域的区域如果不做调整, 会造成色彩失真和层次损失, 降低该部分内容的色彩饱和度可有效弥补层次损失。需要降低色彩饱和度和灰色内容的调整, 要在RGB模式下调整, 调整强度可参考”色域警告”显示状态。需要提高饱和度的内容应在CMYK模式下调整。在纯色选择定向不准或容差范围需要精确控制时, 可考虑”替换颜色”工具。
3、 对于图片中的饱和色部分要注意主色和补色的搭配关系, 补色是用来表现主色里的暗调层次的, 补色过低会造成饱和度过大, 补色过大会使颜色灰暗。
4、 灰轴数据要尽量还原准确, 能够在RGB模式下经过降低饱和度来实现, 这样比较简单, 同时也要根据环境光的情况进行调整。
5、 图片的高光部分尽量不要绝网, 高光部分需要再现层次的, 数据不能小于4%。暗调部分要注意黑版数据, 黑版数据不够会造成印刷中暗调部分层次不好, 黑度不够, 整图对比不足。
6、 各种色彩的数值配比, 如人物肤色, 自然界的常见色, 各种彩色和灰轴数据要按要求的数据范围处理, 偏差过大会造成色彩失真。要着重体现主体内容的层次。
人物肤色以M、 Y为主, Y版数据要大于M版, M、 Y在10以下时不要有C, 在肤色的中暗调部分C版数据要达到主色的1/4到1/3, 但不要过高。肤色数据范围要根据肤色面积大小而定, 面积越大, 数据的跨度就能够越大。
自然界绿色以C、 Y为主, C版一般占到Y版的1/2到2/3, 太高或太低都会偏色, 补色M版的数据太高会影响绿的饱和度, 太低绿的暗调会没有层次。
粉色内容可主要由M版表现层次, 如果其中的C版过大, 会造成浅紫色色偏。
蓝色内容可减C, 暗调部分可再加Y。
7、 黑白图片的阶调范围在4%-90%, 暗调层次丰富或主体内容在中暗调部分的图片可将有效像素的最大值降为85%, 并在调整过程中注意体现暗调层次; 暗调内容较少或处于次要内容的最大值可到95%。在黑白图片的调整过程中要注意体现主体内容的层次, 必要时要单独做选区做针对性调整。
8、 图片调整完毕后, 要注意检查黑版的暗调部分, 黑版暗调的缺失会对图片暗调层次的表现造成重要影响。还要检查灰色内容, 如果还原不好会影响整图效果。
9、 锐化参数要根据是否需要保护层次来设定”阈值”, 自然景物能够选1－2左右, 人物肤色面积较大时要选6－8。对用于报纸印刷的图片锐化半径设在1.0-1.2, 太小会失去锐化效果, 太大会出现白边。
对于颗粒较粗的原稿”数量值”和”半径”要尽量小一些, 同时要对肤色进行柔化处理, 网上图片和印刷品原稿如果放大使用, 则一般不做锐化处理。
锐化时要将图片以50%的比例显示, 此时的屏幕显示效果比较真实。
10、 在调图过程中要时刻注意信息面板中的数据变化, 屏幕显示效果只能作为参考。
11、 屏幕显示部分有以下要求
用于新闻纸图片调整的显示器亮度值: 75, 对比度值: 60, 色温: 自定义50。
用于铜版纸图片调整的显示器亮度值: 65, 对比度值: 90, 色温: 自定义33。
Gamma工具调整后的icc文件位置:
C:\winnt\system32\spool\drivers\color, 要注意文件备份。
可经过”显示属性\设置\高级\颜色管理”菜单下查看该文件是否生效。
已校正的显示器硬件参数不能随意改动。

注:
1、 图扫岗位每天要有两份印刷质量较好的报纸, 用来分析图片处理的结果是否达到要求以及印刷效果的好坏和差异。
2、 如有编辑要看图片效果, 必须在校正好的显示器上在photoshop软件里查看, 其它显示器或其它软件里的显示效果都不能做为参考标准。

印刷部分的操作规范

一、 出片部分
胶片的工艺参数主要有4项:
自然曝光后的横向密度差、 密度、 灰雾度、 线性化。
要先确定胶片自然曝光后横向密度差, 差值应小于0.3, 如果差值过大, 该型号胶片将不适用。
再确定胶片密度, 密度是由照排机分辩率和曝光强度一起决定的, 而照排机分辩率由后端印刷挂网线数决定, 一般是16倍左右, 当前所用的挂网线数有100线和120线, 照排机分辩率应设在1800左右, 太低会影响挂网质量, 太高会影响输出速度。确定照排机分辩率后经过调整曝光强度来控制密度, 该数值应在3.5－4.2之间, 太低会影响晒版的网点质量, 太高会造成胶片上网点变形。
在确定密度的同时还在检查灰雾度, 灰雾度应小于0.05, 该数值过高会影响晒版时空白部分的曝光量, 进一步影响印刷的版材的亲水特性, 造成版面上脏。
最后再经过线性化测试检查网点还原情况, 一般不超过±2%是能够接受的。

对胶片参数要求总结如下:
1、 胶片密度在3.6-4.2之间。
2、 此时的片基灰雾度应小于0.05。
3、 此时的网点线性化应小于±2%。
4、 自然曝光的部分左右密度差要小于0.3。
5、 每天测量胶片密度, 将密度波动控制在上述范围内。
6、 灰平衡控制点的数据:
　　C: 30%　M: 24%　Y: 26%　K: 35%、 4%
　　文件名: gray.tif, 在网络驱动器 m:\上。
二、 晒版部分
晒版环节是承前启后的作用, 印刷环节能否准确再现图片数据, 取决于版材上图片数据的再现情况。在整个印刷工艺网点传递过程中, 其它环节都是不断扩大, 只在晒版环节是微量缩小, 网点缩小对于网点转移最直接的影响就是高光部分小网点的损失。
当前所使用的晒版机都没有补曝光, 机器的功率又偏低, 只能在玻璃板上加半透明的薄膜, 将主曝和补曝合并, 统一曝光, 这样做的结果是小网点的损失得到了弥补, 但空白部分要想得到充分的曝光就要延长曝光时间, 工作效率降低, 应考虑更换设备。
1、 拼彩色版时, 要将灰平衡条拼在相应的位置上。
2、 晒版测试条要把第二梯完全晒掉, 第三梯可见。
3、 晒彩版时要先晒黑版, 此时的4%网点要清晰可见, 形状整齐, 如达不到要求, 需要调整曝光时间, 之后再晒其它三色版。
4、 每次更换药液后在晒版时要同时测试晒版相关参数, 并做统计。
5、 贴片片基和晒版机的玻璃要每天清洁, 抽气泵要定期检查。
6、 显影机长期工作在强碱性环境下, 需要定期清洗以保证喷淋通畅和走版的稳定。

三、 上机印刷部分
对于印刷质量要求主要体现在墨色的均匀性和稳定性, 印刷质量的控制主要经过水墨平衡和控制和灰平衡控制来实现, 控制好水墨平衡能够保证网点的转移质量, 墨色的均匀, 以达到色彩饱和度和层次的良好再现, 润版液的控制要以不上脏的前提下越小越好, 水偏大会造成水墨乳化过度, 油墨色彩灰暗。控制好灰平衡能够保证色彩的准确再现。灰平衡点的作用主要有两条, 一个是在印刷操作过程是提供墨量大小控制的依据, 另一个是在出现色彩质量问题时用来判断问题主要出在印前制作不是印刷控制。
实现上述两点要求, 就能够准确再现电子文件的数据结构和数据状态。
对印刷环节的要求具体如下:
1、 要保持印刷的相对稳定, 同一版活中前后不能出现较大的色相偏差。
2、 要保持版面墨色均匀, 灰平衡还原相对准确, 单黑块的深浅参考黑标题, 灰平衡块的色相和亮度( 即深浅) 与相邻灰块的色相和亮度相近。同时要检查4%的网点是否还原出来, 以此来判断晒版质量。
3、 网点清晰结实、 不变形, 不出龟纹、 不缺色、 不糊版。
4、 空白部分不能上脏。
5、 套准精度要达到国家标准(四色套印误差小于0.3mm)。
6、 印刷机的维护和保养要定期保质保量完成。
7、 要注意车间的温湿度控制, 温湿度变化过大, 如过于干燥或温度过低, 对套印精度和油墨转移都有较大的影响。

出现印刷质量问题后的责任分析

1、 图像的色相有偏差或错误
如果灰平衡还原得好, 就是图片数据问题, 还原得不好就可能是印刷问题, 或印刷和图片数据都有问题, 要在看电脑上看数据来区分。
如果原稿的色相偏差就很大, 在调整上也是很难还原的。
2、 图像的层次不好
如果印刷的墨量是合适的, 就是图片数据问题, 如果印刷的墨量偏大或偏小, 就可能是印刷问题, 或印刷和图片数据都有问题, 要在看电脑上看数据来区分。
如果原稿的层次就不好, 在调整上也是很难修正的。
3、 图像的反差不好
如果印刷的墨量合适, 就是图片数据问题, 如果印刷的墨量偏大或偏小, 就可能是印刷问题, 或印刷和图片数据都有问题, 要在看电脑上看数据来区分。
如果原稿的层次就不好, 在调整上也是很难修正的。
4、 图像的清晰度不够
如果是印刷套印不准, 就是印刷问题, 如果套印准确就是图片数据问题, 此时要看原稿的情况, 原稿质量不好, 在调整上是很难修正的, 原稿质量好, 就是锐化处理不当造成的。
5、 版面带脏
是印刷问题。如果印量不高就出现带脏是晒版问题。
6、 亮调大面积绝网
如果胶片密度合适, 是晒版问题, 如果胶片密度不够, 是出片问题。如果胶片和晒版都正常, 是图片数据问题。
7、 墨色不匀, 网点变形, 缺色或糊版
是印刷问题, 也可能是晒版问题。

质量管理程序建议

1、 拍摄记者自我审定所拍照片。
2、 版面编辑对上报的图片原稿质量负责, 质量不好的要打回, 必须采用的要写出意见, 并对图扫人员说明情况, 图扫人员有不同意见但又必须采用的, 如果出现印刷质量问题, 由组版编辑负责。
3、 广告内容要有专人检查, 需要调整但限于条件无法调整的, 要有负责人签字认可。
4、 图扫人员对原稿要有一个评价意见, 质量不好的要有具体的说明, 如果认为原稿质量达到要求但出现印刷质量问题, 有调图人员的责任。
5、 出片晒版和印刷基本上是一个整体, 其中出片和晒版在质量控制上处于相对稳定的姿态, 在规范操作上比较容易做到, 印刷环节相对这两个环节的稳定性比较差, 对于操作人员的责任心比较高。原则上讲对印刷环节的一个基本要求就是要做到相对稳定的还原, 控制好灰平衡和水墨平衡, 还原图片的数据情况。

建议成立报纸图片质量管理小组, 由监管部牵头, 每周开一次例会, 由各岗位负责人组成。
主要内容就是把本周的报纸逐一分析, 根据报纸的印刷情况和图片的处理情况以及原稿的质量情况为图片的最终效果给予一个总的评定, 如果某张图片的效果不好, 根据之前在工艺流程环节中的责任分析和责任认定, 找出主要责任环节并分析原因。
