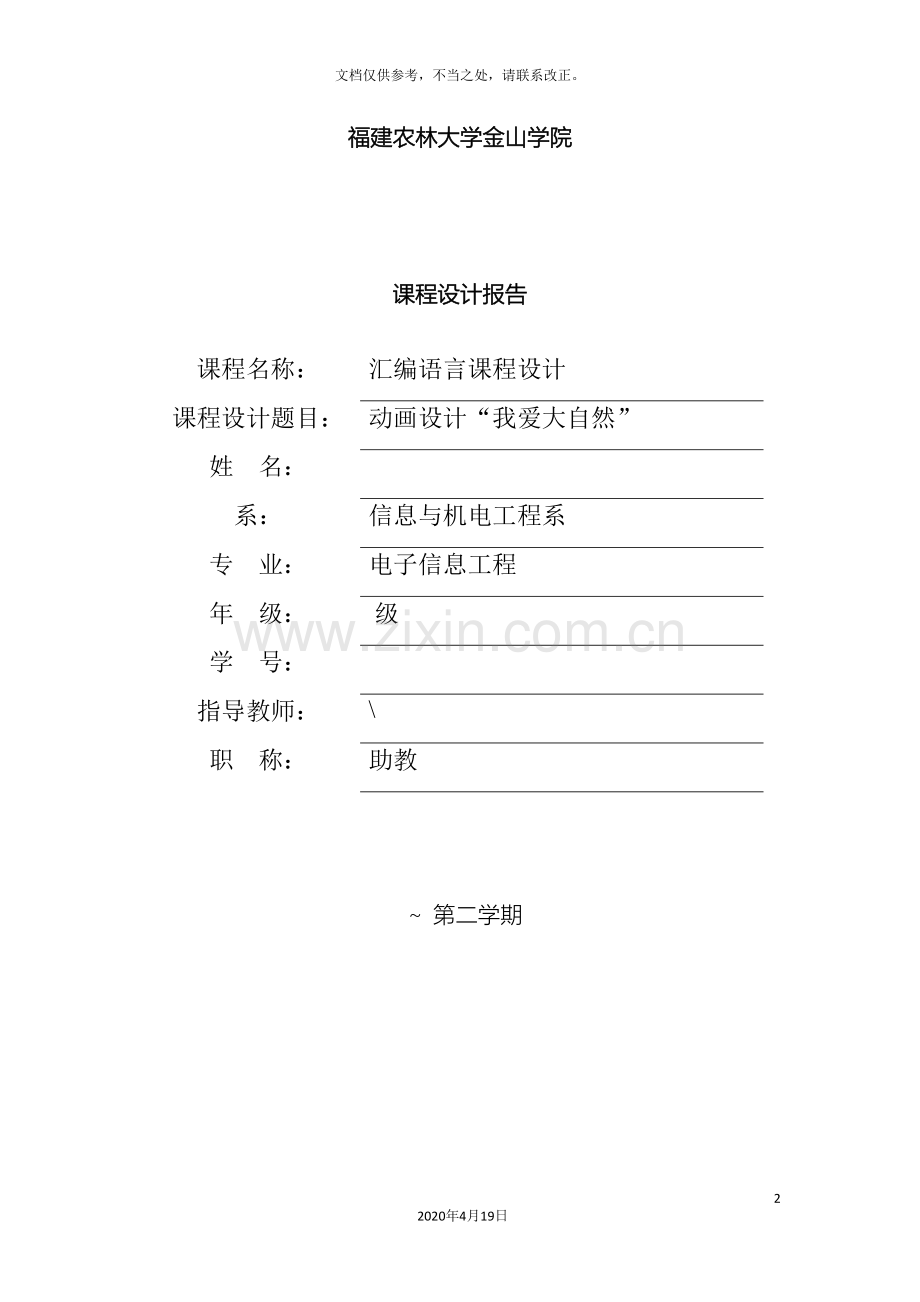

福建农林大学金山学院

课程设计报告

课程名称：
汇编语言课程设计
课程设计题目：
动画设计“我爱大自然”
姓 名：

系：
信息与机电工程系
专 业：
电子信息工程
年 级：
级
学 号：

指导教师：
\
职 称：
助教

～ 第二学期

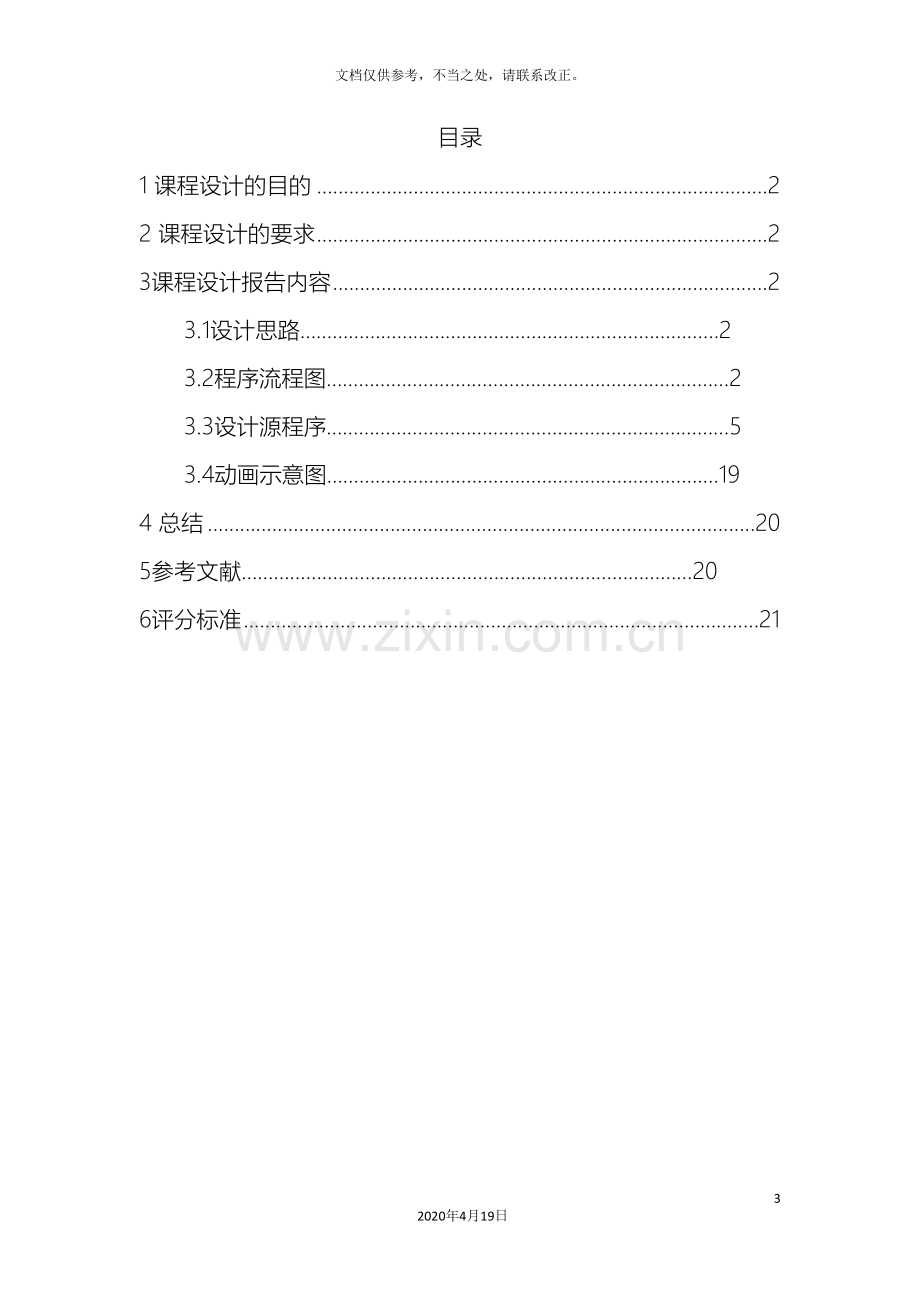

目录
1 课程设计的目的 2
2 课程设计的要求 2
3课程设计报告内容 2
3.1设计思路……………………………………………………………………2
3.2程序流程图…………………………………………………………………2
3.3设计源程序…………………………………………………………………5
3.4动画示意图……………………………………………………………….19
4 总结 20
5参考文献…………………………………………………………………………20
6评分标准 21

动画设计“我爱大自然”
一、课程设计的目的
《汇编语言课程设计》是电子信息工程专业集中实践性环节之一，是学习完《汇编语言》课程后进行的一次全面的综合练习。其目的是：
培养学生熟练掌握汇编语言指令系统，深化和巩固指令系统和编程方法，提高学生的编程应用能力。为将来从事专业工作打下基础，培养良好的职业道德和严谨的工作作风。
二、课程设计的要求
1) 具备初步的独立分析和解决问题的能力；
2) 初步掌握问题分析、系统设计、程序编码、测试等基本方法和技能；
3) 提高综合运用所学的理论知识和方法的能力；
4) 训练用系统的观点和软件开发一般规范进行软件开发，培养科学的工作方法和作风；
5) 设计的题目要求达到一定工作量，并具有一定的深度和难度；
6) 编写出课程设计说明书。
三、课程设计报告内容
（一）设计思路
“我爱大自然”这个程序中包含了比较多的景物，既有静态的也有动态的，其中还有一段音乐。为了节省存储空间，提高程序设计的效率和质量，使程序简洁、清晰，便于阅读，同时也为了便于修改和扩充，采用子程序设计技术和宏定义，根据程序要实现的若干主要功能及个功能块要调用的公共部分，将程序划分为若干个相对独立的模块，为每个模块编制独立的程序段，最后将这些子程序根据调用关系连成一个整体。
这样，整个程序就被分为几个子程序的有机统一。根据BIOS中断调用原理，设置80×25彩色文本显示方式，分别编写一个子程序显示“I LOVE NATURE,LET US GO AIRING”和一个子程序在屏幕上“画”树。这两个子程序所体现出来的事物都是的。为了实现小鸟能在空中翩翩飞舞和小汽车在林荫路上行驶，还要调用擦除子程序和延时子程序。擦除子程序的原理是根据相对位移设置光标位置，讲原来字符属性设置为黑底黑字，以达到擦除效果。延时子程序的原理也很简单，即设置循环次数，让CPU做一些“无用功”，这样读者就能看到小鸟“飞起来”和小汽车“跑起来”。能够改变循环次数来控制延时，达到想要的效果。动态的事物就这样产生了。
（二）程序流程图

图（1）程序总流程图

图（2）画花子程序流程图

图（3）道路两旁画小树（小草）子程序流程图

(4)小鸟飞翔子程序流程图
（三）、设计源程序
SETIOM MACRO X,Y,Z,L,M,N
MOV X,Y
Z L,M
INT N
ENDM
PUSHR MACRO X,Y,Z,W
PUSH X
PUSH Y
PUSH Z
PUSH W
ENDM
POPR MACRO X,Y,Z,W
POP W
POP Z
POP Y
POP X
ENDM
STACKS SEGMENT
DW 256 DUP(?)
STACKS ENDS
DATA SEGMENT
STRING1 DB 'I LOVE NATURE,LET US GO AIRING'
STRLEN1 EQU $-STRING1
FLOWER DB 23
DB 'W',0CH,0,0
DB 'W',0CH,0,1
DB 'W',0CH,0,1
DB 'W',0CH,0,1
DB 'W',0CH,0,1
DB ')',09H,1,0
DB '-',09H,0,-1
DB '-',09H,0,-1
DB '-',09H,0,-1
DB '(',09H,0,-1
DB 'Y',09H,1,2
DB '|',06H,1,0
DB '/',0AH,0,1
DB '\',0AH,0,-2
DB '|',06H,1,1
DB '/',0AH,0,1
DB '|',06H,1,-1
DB '\',0AH,0,-1
DB '|',06H,1,1
DB '/',06H,0,1
DB '/',06H,0,1
DB '\',06H,0,-3
DB '\',06H,0,-1
BIRD DB 5
DB 1AH,06H,0,0
DB 1AH,06H,0,1
DB 1AH,06H,1,0
DB 1AH,06H,0,1
DB 20H,00H,0,1
CAR DB 8
DB 23H,7,0,0
DB 0B1H,7,0,1
DB 0DBH,7,0,1
DB 0DBH,7,0,1
DB 4FH,7,1,0
DB 4FH,7,0,-3
DB 1,7,-2,1
DB 20H,0,0,1
COUNT DW 0
POINTER DW 0
LINE DB 0
COLUMN DB 0
TREE DB 5,0AH
FREQ DW 196,220
DW 262,262,262,262,262,220,196
DW 262,262,262,262,294,262,220,262
DW 294,294,294,294,294,262,220
DW 294,294,294,294,330,294,330,392
DW 440,440,392,440,392,330
DW 294,294,330,294,262,220,196,220
DW 262,262,262,262,262,220
DW 262,196,220
DW 440,440,392,440,524,440
DW 392,330,294,262,220,196,220
DW 262,262,262,262,294,262
DW 262,330,392
DW 440,440,440,440,524,440
DW 392,392,392,440,392,330,294
DW 262,262,262,262,294
DW 330,330,294
DW 262,262,262,262,524,440
DW 392,392,392,440,392,330,392
DW 440,524,524,440,392
DW 392,330,392
DW 440,440,440,440,524,440
DW 392,392,392,440,392,330,294
DW 262,262,262,262,392
DW 330,330,294
DW 262,262,262,262,294,330
DW 392,392,330,392,330,392
DW 440
DW 9,9,196,660,294,294,262
DW 262,1
TIME DW 400,400
DW 400,200,400,400,800,400,400
DW 400,200,400,200,200,800,400,400
DW 400,200,400,400,800,400,400
DW 400,200,400,200,200,800,400,400
DW 400,800,400,800,400,400
DW 400,200,200,400,400,800,400,400
DW 400,200,400,400,800,800
DW 1600,800,800
DW 400,800,400,800,400,400
DW 400,400,400,400,800,400,400
DW 400,800,400,800,400,200
DW 2400,400,400
DW 400,800,400,800,400,400
DW 400,800,200,200,800,400,400
DW 400,800,400,800,800
DW 2400,400,400
DW 400,800,400,800,400,400
DW 400,800,200,200,800,400,400
DW 800,400,800,400,200
DW 2400,400,400
DW 400,800,400,800,400,400
DW 400,800,200,200,800,400,400
DW 400,800,400,800,800
DW 2400,400,400
DW 400,800,400,800,400,400
DW 400,800,400,800,400,400
DW 3200
DW 800,400,400,400,400,400,400
DW 4000
DATA ENDS
CODES SEGMENT
ASSUME CS:CODES,DS:DATA,ES:DATA,SS:STACKS
START: MOV AX,DATA
MOV DS,AX
MOV ES,AX
SETIOM AH,0,MOV,AL,3,10H
CALL CLEAR
CALL WRITE1
CALL DELAY2
CALL CLEAR
MOV DX,0901H
CALL HUA
MOV DX,090AH
CALL HUA
MOV DX,0912H
CALL HUA
MOV DX,091BH
CALL HUA
MOV DX,0925H
CALL HUA
MOV DX,092EH
CALL HUA
MOV DX,0941H
CALL HUA
MOV DX,094AH
CALL HUA
CALL MOVEBIRD
CALL MOVECAR
CALL MOVEBIRD
CALL MUSIC
CALL CLEAR
MOV AX,4C00H
INT 21H
WRITE1 PROC
MOV DX,0512H
CALL HUA
MOV DX,051BH
CALL HUA
MOV DX,0525H
CALL HUA
MOV DX,052EH
CALL HUA
PUSHR AX,BX,CX,DX
LEA BP,STRING1
MOV CX,STRLEN1
MOV DX,021aH
MOV BH,0
MOV BL,84H
SETIOM AL,0,MOV,AH,13H,10H
POPR AX,BX,CX,DX
RET
WRITE1 ENDP
MOVEBIRD PROC
CALL DRAWTREE
CALL DRAWTRE1
MOV DX,0939H
CALL HUA
LEA SI,BIRD
MOV DX,0602H
PUSHR AX,BX,CX,DX
PUSH SI
XOR CH,CH
MOV CL,[SI]
INC SI
MOV COUNT,CX
MOV POINTER,SI
MOV LINE,DH
MOV COLUMN,DL
NEXTB: ADD DH,[SI+2]
ADD DL,[SI+3]
CMP DL,60
JB WRITEB
POP SI
POPR AX,BX,CX,DX
RET
WRITEB: MOV AH,2
INT 10H
MOV AL,[SI]
MOV BL,[SI+1]
PUSH CX
MOV AH,9
MOV CX,1
INT 10H
POP CX
ADD SI,4
LOOP NEXTB
CALL DELAY
CALL ERASEBIRD
JMP SHORT NEXTB
MOVEBIRD ENDP
ERASEBIRD PROC
MOV CX,COUNT
MOV SI,POINTER
MOV DH,LINE
MOV DL,COLUMN
LB: ADD DH,[SI+2]
MOV AH,2
ADD DL,[SI+3]
INT 10H
MOV AL,[SI]
MOV BL,0
PUSH CX
SETIOM AH,9,MOV,CX,1,10H
POP CX
ADD SI,4
LOOP LB
MOV CX,COUNT
MOV SI,POINTER
CMP LINE,5H
JA SUBT
JMP AD
AD: INC LINE
JMP MOVE
SUBT: SUB LINE,2
MOVE: MOV DH,LINE
INC COLUMN
MOV DL,COLUMN
RET
ERASEBIRD ENDP
MOVECAR PROC
LEA DI,CAR
MOV DX,1300H
PUSHR AX,BX,CX,DX
PUSH DI
XOR CH,CH
MOV CL,[DI]
INC DI
MOV COUNT,CX
MOV POINTER,DI
MOV LINE,DH
MOV COLUMN,DL
NEXTC: ADD DH,[DI+2]
ADD DL,[DI+3]
CMP DL,80
JB WRITEC
POP DI
POPR AX,BX,CX,DX
RET

WRITEC: MOV AH,2
INT 10H
MOV AL,[DI]
MOV BL,[DI+1]
PUSH CX
MOV AH,9
MOV CX,1
INT 10H
POP CX
ADD DI,4
LOOP NEXTC
CALL DELAY
CALL ERASECAR
JMP SHORT NEXTC
MOVECAR ENDP
ERASECAR PROC
MOV CX,COUNT
MOV DI,POINTER
MOV DH,LINE
MOV DL,COLUMN
LL: ADD DH,[DI+2]
MOV AH,2
ADD DL,[DI+3]
INT 10H
MOV AL,[DI]
MOV BL,0
PUSH CX
MOV AH,9
MOV CX,1
INT 10H
POP CX
ADD DI,4
LOOP LL
MOV CX,COUNT
MOV DI,POINTER
MOV DH,LINE
CMP DL,80
JAE ENDL
INC COLUMN
MOV DL,COLUMN
ENDL: RET
ERASECAR ENDP
DRAWTREE PROC
PUSHR AX,BX,CX,DX
MOV DX,1600H
MOV CX,40
MOV AL,TREE
MOV BL,TREE+1
TRE: MOV AH,2
INT 10H
PUSH CX
SETIOM AH,9,MOV,CX,1,10H
ADD DL,2
POP CX
LOOP TRE
POPR AX,BX,CX,DX
RET
DRAWTREE ENDP
DRAWTRE1 PROC
PUSHR AX,BX,CX,DX
MOV DX,1000H
MOV CX,40
MOV AL,TREE
MOV BL,TREE+1
TRE1: MOV AH,2
INT 10H
PUSH CX
SETIOM AH,9,MOV,CX,1,10H
ADD DL,2
POP CX
LOOP TRE1
POPR AX,BX,CX,DX
RET
DRAWTRE1 ENDP

HUA PROC
LEA DI,FLOWER
PUSHR AX,BX,CX,DX
XOR CH,CH
MOV CL,[DI]
INC DI
NEXTH: ADD DH,[DI+2]
ADD DL,[DI+3]
MOV AH,2
INT 10H
MOV AL,[DI]
MOV BL,[DI+1]
PUSH CX
MOV AH,9
MOV CX,1
INT 10H
POP CX
ADD DI,4
LOOP NEXTH
POPR AX,BX,CX,DX
RET
HUA ENDP
MUSIC PROC
PUSHR AX,BX,CX,DX
MOV SI,OFFSET FREQ
MOV DI,OFFSET TIME
L1: MOV CX,[SI]
CMP CX,1
JE EXIT
MOV BX,[DI]
PUSH DX
MOV AL,0B6H
OUT 43H,AL
MOV DX,08H
MOV AX,3208H
DIV CX
OUT 42H,AL
MOV AL,AH
OUT 42H,AL
IN AL,61H
MOV AH,AL
OR AL,3
OUT 61H,AL
L2: PUSH DX
PUSH AX
MOV DX,08H
MOV AX,0F05H
S1: SUB AX,1
SBB DX,0
JNZ S1
POP AX
POP DX
DEC BX
JNZ L2
MOV AL,AH
OUT 61H,AL
POP DX
ADD SI,2
ADD DI,2
JMP L1
EXIT: POPR AX,BX,CX,DX
RET
MUSIC ENDP
DELAY PROC
PUSHR AX,BX,CX,DX
MOV DX,7000
GO: MOV CX, 0
REPEAT: LOOP REPEAT
DEC DX
JNE GO
POPR AX,BX,CX,DX
RET
DELAY ENDP
DELAY2 PROC
PUSHR AX,BX,CX,DX
MOV DX,50000
GO2: MOV CX,50000
REPEAT2: LOOP REPEAT2
DEC DX
JNE GO2
POPR AX,BX,CX,DX
RET
DELAY2 ENDP
CLEAR PROC
PUSHR AX,BX,CX,DX
MOV BH,7
MOV DX,184FH
MOV AX,0600H
MOV CX,0
INT 10H
POPR AX,BX,CX,DX
RET
CLEAR ENDP
CODES ENDS
END START
（四）动画示意图

四.总结
《汇编语言课程设计》是电子信息工程专业集中实践性环节之一，是学习完《汇编语言》课程后进行的一次全面的综合练习。经过这次汇编语言课程设计让我初步掌握问题分析、系统设计、程序编码、测试等基本方法和技能,提高综合运用所学的理论知识和方法的能力, 初步具备的独立分析和解决问题的能力。
这次课程设计，使我能熟练掌握汇编语言指令系统，深化和巩固指令系统和编程方法，提高学生的编程应用能力。为将来从事专业工作打下基础，培养良好的职业道德和严谨的工作作风。
参考文献：
（1）汇编语言程序设计，陆忠华等编著，北京：科学出版社，1993.6
（2）汇编语言程序设计，程学先, 徐东平主编，武汉：武汉理工大学出版社，
（3）汇编语言程序设计，李强, 温春编著，西安：西安电子科技大学出版社，
（4）汇编语言程序设计，朱玉龙, 任文岚, 朱彤编著，北京：清华大学出版社，
（5）汇编语言程序设计，徐建民等编著，北京：电子工业出版社，
（6）汇编语言程序设计，梁发寅，宗大华编，北京：人民邮电出版社，
