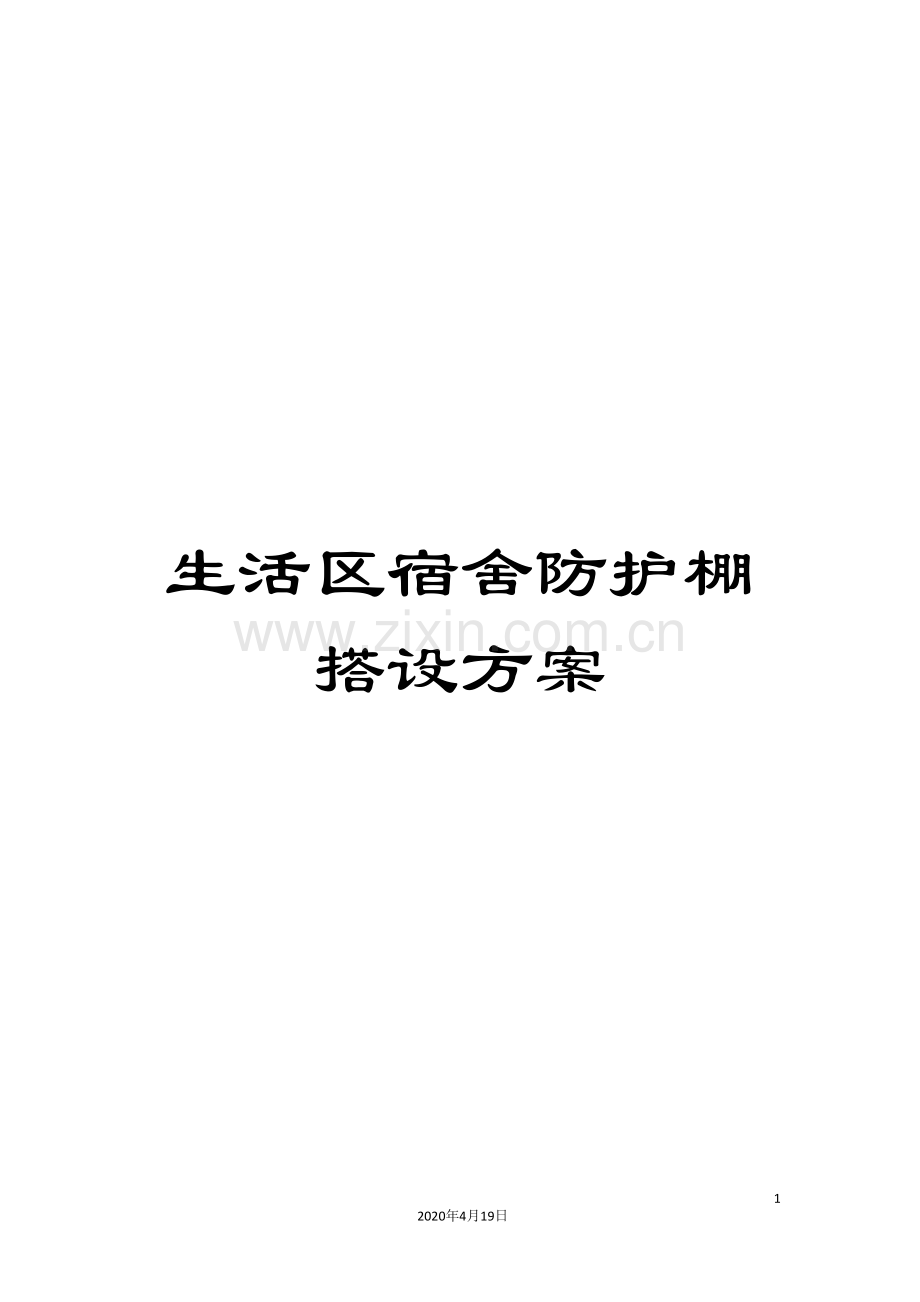

生活区宿舍防护棚搭设方案

11
2020年4月19日
文档仅供参考

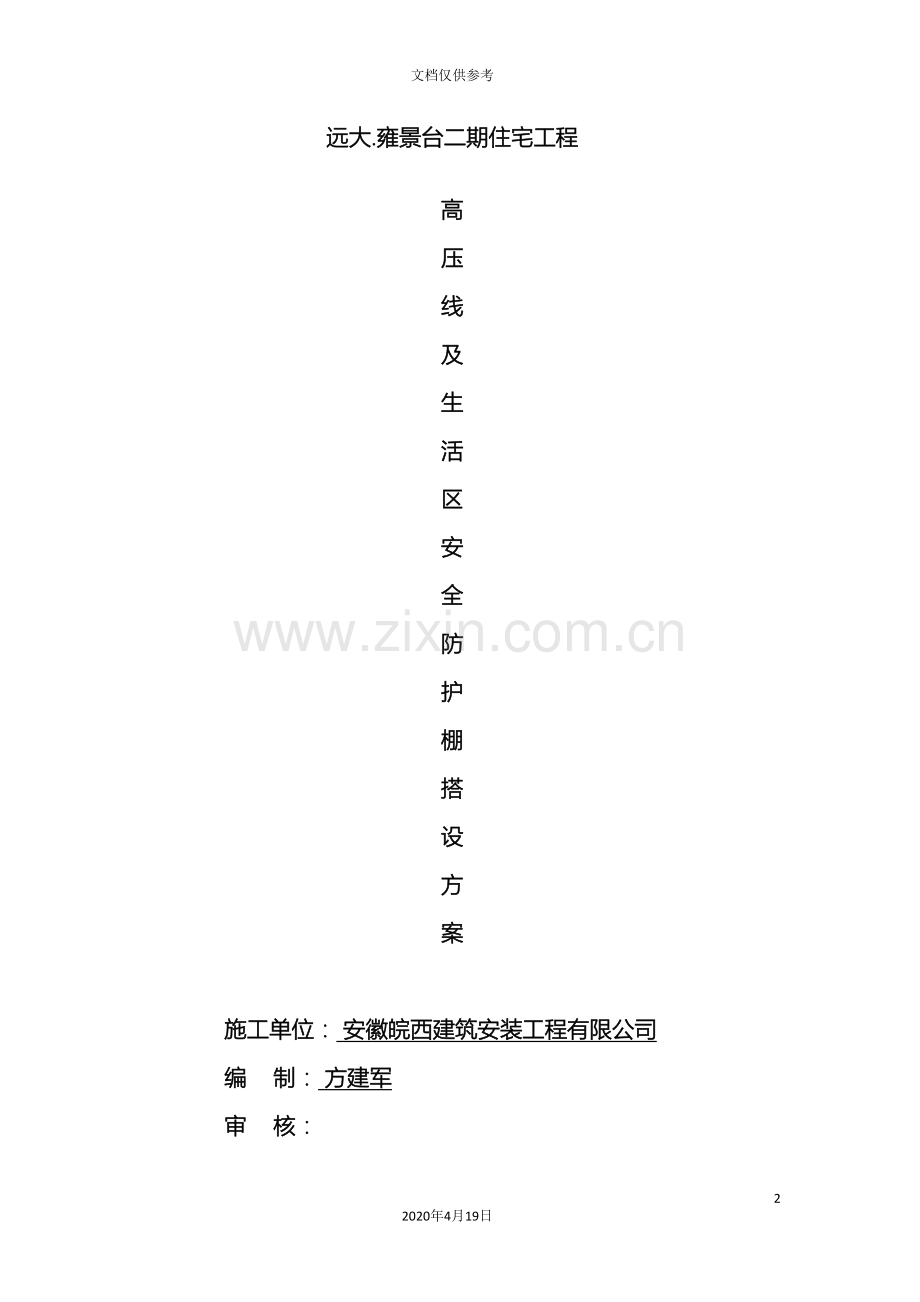

远大.雍景台二期住宅工程

高
压
线
及
生
活
区
安
全
防
护
棚
搭
设
方
案

施工单位： 安徽皖西建筑安装工程有限公司
编 制： 方建军
审 核：
审 批：
编制时间： 4月2日

目 录

一、编制依据……………………………………………………………3
二、工程概况……………………………………………………………3
三、施工准备……………………………………………………………3
四、防护棚的搭设………………………………………………………4
五、防护棚验收…………………………………………………………4
六、防护棚的拆除施工…………………………………………………4
七、技术、质量要求……………………………………………………5
八、安全技术要求………………………………………………………6
九、防护棚搭设示意图…………………………………………………7

一、编制依据
1.建筑施工安全检查标准JGJ59- ；
2.建筑施工扣件式钢管脚手架安全技术规程JGJ130- 。

二、工程概况
二期工程位于正阳路与皋城路交叉口，地下车库及住宅工程总建筑面积94581.25平方米。二期生活区位于13#楼北面约12m，皋城东路绿化带南侧，绿化带上方高压线离生活区彩板房距离1.0m。13#楼和9#楼共一台塔吊，塔吊位置根据现场总平面图要求设置在13#楼北侧29轴~32轴之间。
三、施工准备
防护棚搭设安全领导小组：

组 长：束永友

副组长：聂伟

顾林甫

张权利

查文德

方义仁

董 建

1.场地准备：
根据施工现场的总体部署、总平面图要求，首先测设丈量13#楼塔吊所覆盖的范围生活区及路边高压线，拟定为安全防护。
2.材料的准备：
临时安全防护棚主体骨架采用Ø48×3.0脚手钢管。采用直角扣件、旋转扣件进行连接用。棚面采用竹笆片为防护材料。
四、防护棚的搭设
搭设步骤
具体搭设施工程序为：锚地钢管→扫地杆→外围立杆→纵向水平杆→横向水平杆→棚顶钢管→铺第一层竹笆片→横向水平杆→铺第二层竹笆片→防护栏杆。（防护棚搭设过程中，剪刀撑应随架体搭设高度同步进行。）
1.在搭设外围立杆部位用钢管打入地下1m深，作为锚固用，以加强防护棚的稳定性和抗风能力 。
2.扫地杆首先与锚入地下的钢管用直角扣件进行连接，然后进行竖立杆，立杆间距1.5m。水平管高度1.8m。
3. 防护棚架的棚顶离地高度应≥7.8米,棚顶应设置二层，棚顶间隔高度≥1.2米。两层棚顶上部应选用符合抗冲击强度的竹笆予以全覆盖，首层竹笆上部加铺一道防尘网，确保无坠落粉尘和杂物。
五、防护棚的验收
防护棚在搭设完成后，施工单位首先自行组织验收，由安全领导小组组长及安全员、质检员共同参加，自检合格后报请监理单位进行验收，验收合格后方可进行使用。
六、防护棚的拆除施工
在工程主体完成，外墙装修的进度时，即进行拆除施工。防护棚的拆除施工，原则上是从搭设标高位置向下进行。拆除前，施工班组应对防护棚进行全面检查，确定无严重变形的情况后，方可进行拆除施工．如遇到强风、雨雪等特殊气候，不得进行脚手架的拆除施工，夜间不允许进行拆除施工。实施拆除作业班组进入现场后，先进行检查加固松动部位，清除棚顶垃圾及各种物体，清理时现场有专人看护，防止掉物伤人。
1、拆除作业按搭设的反程序进行，即：防护栏杆→第二层竹笆片→横向水平杆→棚顶斜钢管→第一层竹笆片→横向水平杆→棚顶钢管→斜撑→横向水平杆→立杆→锚地钢管拔出．
2、在棚体的拆除过程中，决不允许分立面拆除或上下两步同时拆除。
3、拆除时要一步一清。所有杆件、扣件在拆除时应分离，不允许杆件上附着扣件或两杆同时拆除输送至地面。
4、所有竹笆，应自外向里竖立搬运，防止自里向外翻起后，笆面垃圾物件直接从高处坠落伤人。
5、钢管拆至地面应及时清理、分类，所有杆件、扣件等材料，应按类分别堆放整齐。
七、技术、质量要求
1、搭设材料的要求：
钢管、扣件等材料进场必须持有准用证，许可证、产品合格证、验收单等。
搭设前应对钢管、扣件进行检查，发现严重锈蚀，变形弯曲损伤和裂纹等材料严禁使用。
2、防护棚构造要求：
防护棚水平钢管间距1800mm，立杆间距≤1500mm，扫地杆离地面300mm。
防护棚上部满铺竹笆片两层，每张竹笆片必须用双股18#铁丝将四角与钢管扎牢。
连接杆件采用直角扣件或旋转扣件进行连接。
防护棚外围纵横向支撑，斜杆用旋转扣件与立杆或水平连接，由底至顶之字形设置。
在整个外侧连续设置剪刀撑，每6根立杆设置一道剪刀撑，角度按45°设置。
3、施工技术要求
防护棚立杆应用同长度的钢管布置。立杆基础应坚实平整，有排水措施，在同一水平面上的横向水平杆接头要错开，以保证脚手架的整体性。杆件应横平竖直，沿外围两端和转角处起在防护棚外连续用斜杆搭成剪刀撑，夹角为45度至60度。剪刀撑应采用搭接方法，搭接有效长度不小于1米，并用两只旋转扣件连接。防护棚搭设完工，应由项目部负责人组织专业人员检查验收合格方可使用，在工程施工过程中应有专人管理专人负责检查，保修工作。
4、质量保证措施
（1）防护棚的搭设必须严格按脚手架的有关施工操作规程进行施工。
（2）剪刀撑须按规程施工，斜杆应用旋转扣件固定在与之相交的横向水平上。
（3）防护棚主要杆件的接长必须符合以下要求：立杆和大横杆的接长点必须错开；钢管剪刀撑的接长必须搭接，其搭接长度不得小于1米。防护棚必须有良好的接地装置，接地电阻不大于4Ω。雷雨季节应按规范设置避雷装置。
八、安全技术要求
1、防护棚搭设人员必须是经过现行国家标准《特种作业人员安全技术考核管理规则》（GB5036）考核合格的专业架子工。上岗人员应定期体检，合格者方可持证上岗。
2. 搭设人员必须戴安全帽、系安全带、穿防滑鞋。
3. 防护棚的构配件质量与搭设质量，应按规范规定进行检查验收，合格后方准使用。
4. 当有六级及六级以上大风和雾、雨、雪天气时应停止防护棚搭设与拆除作业。
5. 在防护棚使用期间，严禁拆除下列杆件：
6. 主节点处的纵、横向水平杆件，纵、横向扫地杆。
7. 不得在脚手架基础处进行挖掘作业，否则应采取安全措施。
8. 防护棚内进行电、气焊作业时，必须有防火措施和专人监护。
9. 搭拆防护棚时，地面应设围栏和警戒标志，并派专人监守，严禁非操作人员入内，拆除顺序与安装顺序相反。
九、附图
1. 附图一、安全防护棚搭设范围平面图
2. 附图二、安全防护棚搭设范围立面、剖面图
