制药有限公司污水处理工程设计方案.doc

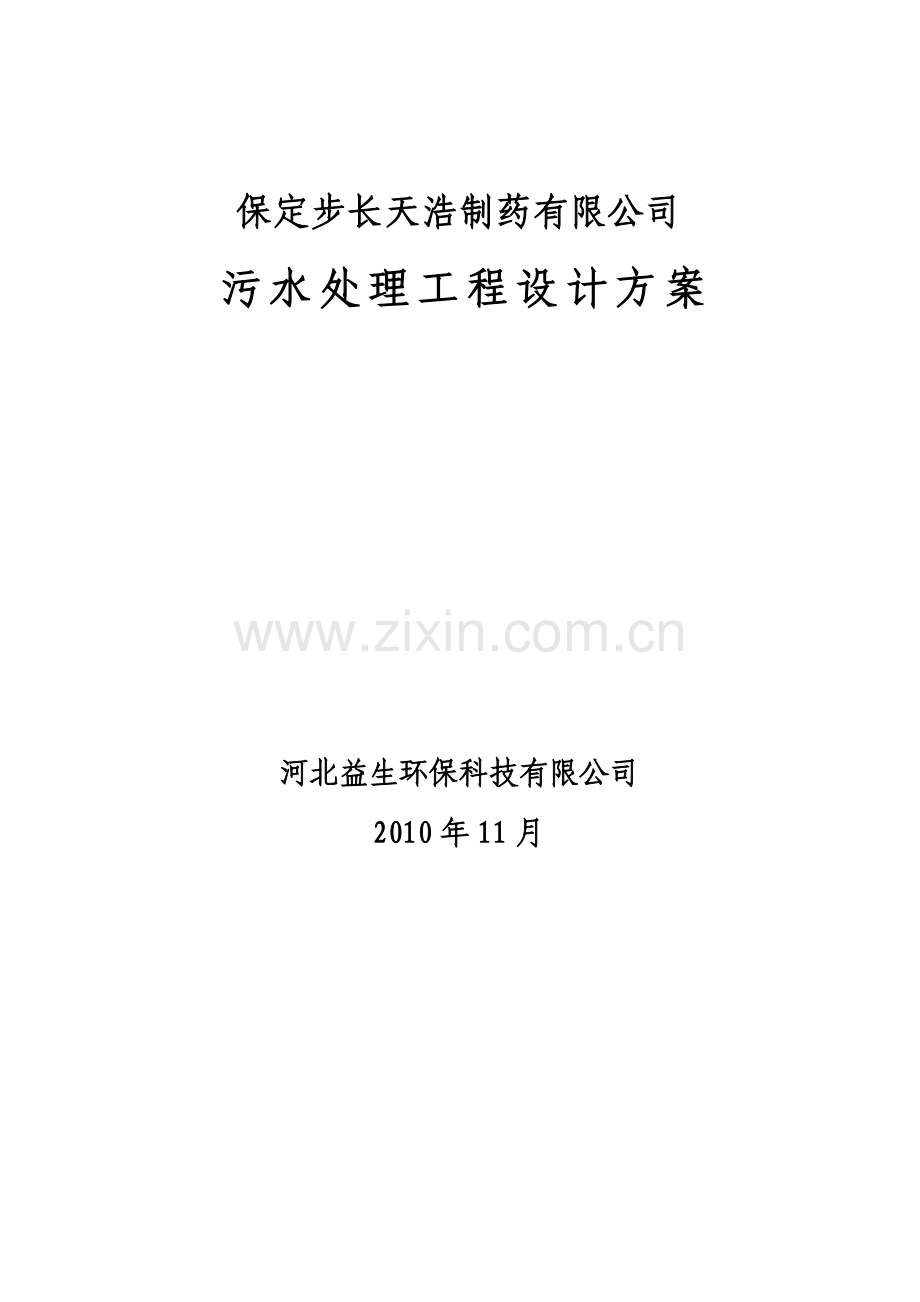

保定步长天浩制药有限公司
污水处理工程设计方案

河北益生环保科技有限公司
2010年11月

保定步长天浩制药有限公司污水处理工程设计方案

目 录

1 总论 1
1.1 企业概况 1
1.2 编制原则 1
1.3 编制依据 1
1.4 编制范围 2
1.5 设计参数 2
2 处理方案 3
2.1 工艺流程的确定 3
2.2 污水处理工艺流程简介 3
2.3 主要构筑物、设备参数 5
2.4 工艺技术特点 6
3 公用工程 7
3.1 给水排水 7
3.2 建筑设计 7
3.3 结构设计 8
3.4 电气系统设计 9
3.5 仪表自控系统设计 11
3.5.1 设计依据 11
3.6 暖通设计 12
3.7 污水处理站的运行管理和人员编制 12
4 厂址选择及总图布置 13
4.1 厂址选择 13
4.2 总图布置 14
5 环境保护与节能 14
5.1 环境保护 14
5.2 节能 15
6 劳动保护与消防安全 15
6.1 劳动保护 15
6.2 消防安全 17
7 工程投资概算 18
8 综合效益分析 21
8.1 环境效益分析 21
8.2 经济损益分析 21
9 结论和建议 22
9.1 结论 22
9.2 建议 24

河北益生环保科技有限公司 第II页
保定步长天浩制药有限公司污水处理工程设计方案
1 总论
1.1 企业概况
保定步长天浩制药有限公司位于保定市定兴县，为一家中药生产企业。公司生产过程中排放的污水主要为中药生产污水，中药生产原料采用植物中草药，生产污水中含有大量的乙醇，污水基本无毒无害，属于可生化处理的高浓度有机污水。为消除污染，保护环境，实现企业持续稳定发展，公司决定对生产过程中排放的污水进行综合处理，实现污水的达标排放。
保定步长天浩制药有限公司污水处理工程日处理能力≥2000 m3，分两期建设。一期工程（本期）日处理能力800 m3；根据企业的发展，预留二期工程日处理能力大于1200 m3。
受保定步长天浩制药有限公司委托，河北益生环保科技有限公司组织有关技术人员经过现场踏勘、收集和查阅有关资料后编制本污水处理工程设计方案。
1.2 编制原则
工艺方案的选择对于污水处理设施的建设、确保处理设施的处理效果和降低运行费用发挥着最为重要的作用，因此需要结合设计规模、污水水质特性以及当地的实际条件和要求，选择技术可行、经济合理的处理工艺技术，经全面技术经济分析后优选出最佳的总体工艺方案和实施方式。
在污水处理设施的总体工艺方案确定中，遵循以下原则：
（1）所选工艺必须技术先进、成熟，对水质变化适应能力强，运行稳定，能保证出水水质达到工厂使用标准及国家污水排放标准的要求。
（2）所选工艺应减少基建投资和运行费用，节省占地面积和降低能耗。
（3）所选工艺应易于操作、运行灵活且便于管理。根据进水水质、水量，应能对工艺运行参数和操作进行适当调整。
（4）所选工艺应易于实现自动控制，提高操作管理水平。
（5）所选工艺应最大程度减少对周围环境的不良影响（气味、噪声、气雾等）。
1.3 编制依据
（1）该工程的相关基础资料；
（2）国家和地方相应规范、标准。
（3）中华人民共和国《环境保护法》；
（4）中华人民共和国《水污染防治法》；
（5）《给排水设计规范》；
（6）《实用环境工程设计手册》；
（7）《环境工程设计手册》；
（8）《建设项目环境保护设计规定》；
（9）《给水排水设计手册》；
（10）《给水排水标准规范实施手册》；
（11）《给水排水工程概预算与经济评价手册》。
1.4 编制范围
本工程设计范围包括该制药厂中药生产污水处理站的污水处理工艺、土建工程、管道工程、设备购置等。设计包括：
（1）污水处理工艺流程高程设计；
（2）污水处理站平面布置图设计；
（3）工程投资估算；
（4）工程经济和环境效益分析。
1.5 设计参数
根据企业提供的水质、水量资料，考虑到污水排放的波动性，确定本污水处理站的设计参数如下：
（1）设计规模：本次设计为污水处理站一期，设计规模为800 m3/d。
（2）设计进水水质：进水水质见表1-1。
表1-1 设计进水水质

CODcr
（mg/ L）
BOD5
（mg/ L）
SS
（mg/ L）
NH3-N
（mg/ L）
TP
（mg/ L）
pH值
色度（倍）
8000
（3500）
（800）
（20）
（2）
6—7
（200）
注：由于水质资料不全，表中标（）内数据为参考同类中药废水处理工程资料。

（3）设计出水水质：设计处理后出水水质要求达到保定市污水处理厂许可进水标准和甲方的要求，出水水质各个参数情况见表1-2。

表1-2 污水处理出水水质指标

COD
（mg/ L）
BOD5
（mg/ L）
SS
（mg/ L）
NH3-N
（mg/ L）
TP
（mg/ L）
pH
色度
（倍）
300
100
180
25
3
6.0-9.0
30

2 处理方案
2.1 工艺流程的确定
中药生产污水多采用以生化为主的处理工艺，具体工艺路线可分为两类：一是“厌氧—好氧”工艺，二是“水解酸化—好氧”工艺。厌氧工艺是处理高浓度有机污水的有效方法之一，厌氧工艺具有有机负荷高、净化效率高、耐冲击负荷能力强、运行费用低等特点，同时还可回收沼气作能源。特别是新型高效厌氧反应器的开发，其应用更加广泛。水解酸化工艺通常是作为提高污水中难降解污染物可生化性的一种预处理手段，污染物通过水解由复杂的大分子变为生化性能较好的小分子，以利于污染物在后续处理单元中去除。但水解酸化有机物去除率较低（一般在30~40%左右），对于高浓度有机污水，如要达到预期的净化效果，应加强后续好氧处理，致使投资增大，能耗增加，运行费用升高。好氧工艺包括活性污泥法和生物膜法两种，其工艺均较成熟。
公司生产过程中排放的污水主要为中药生产污水，生产污水中含有大量乙醇，污水COD浓度高，但所含有机物生化性较好，基本无毒无害，属于可生化处理的高浓度有机污水。同时，由于中药生产废水中含有的悬浮物浓度较高，采用混凝气浮工艺进行预处理。本工程生物处理段拟采用“厌氧+好氧”工艺对生产过程中产生的综合污水进行处理，厌氧处理采用UASB反应器，好氧工艺采用生物接触氧化工艺。
综上，本工程拟采用为“混凝气浮+UASB+生物接触氧化”工艺对公司中药生产污水进行处理。
2.2 污水处理工艺流程简介
处理工艺流程见图2-1所示。

格 栅
污水

调节池

浮渣
泵

外运
泵
混凝剂
混凝气浮池

泵

换热器

泵

火炬
沼气
缓冲罐
水封罐
厌氧反应器

泵
厌氧沉淀池

上清液、滤液、冲洗水
鼓风机
生物接触氧化池

泵

泵
外运
压滤机
浓缩池

好氧沉淀池

冲洗水

脱色装置

达标排放

图2-1 污水处理工艺流程图

综合污水经格栅去除大块漂浮物、悬浮物后，经调节池进行水质调节后进入气浮预处理设施。在气浮阶段，污水中的悬浮物浓度大幅降低，然后得到初步净化的污水进入气浮系统的净水池；浮渣进入污泥浓缩池进行下一步处理。气浮净水池的水由泵打入换热器预热到40~45℃，为后续的中温厌氧反应创造条件。换热器出水进入UASB厌氧反应器，在反应器中，靠厌氧微生物的作用，污水中的大部分有机物分解为CH4和CO2（沼气），产生的沼气经水封、缓冲罐后经火炬焚烧处理。厌氧反应器出水经厌氧沉淀池沉淀后进入生物接触反应池。生物接触氧化采用辫式填料和曝气软管曝气。污水在生物接触氧化池中，氧化分解污水中有机物质，出水经好氧沉淀池分离后，进入脱色装置采用二氧化氯进行脱色处理后达标准排放。剩余污泥入污泥浓缩池，浓缩后经脱水机脱水后外运。
采用以上工艺预期达到的处理效果见表2-1。
表2-1 各处理单元预期处理效果
处理单元
名 称
COD
BOD5
SS
pH
浓度
(mg/L)
去除率
(%)
浓度
(mg/L)
去除率
(%)
浓度
(mg/L)
去除率
(%)
系统进水
8000

3600

800

6~7
气浮出水
7200
10
3400
5.6
200
75.0

厌氧反应器出水
1000
87.5
600
82.4

6~7
生物接触池出水
250
96.9
80
97.8

6~7
系统出水
250
96.9
80
97.8
150
81.3
6~7
标准值
≤100

≤100

≤180

6~9

2.3 主要构筑物、设备参数
(1) 格栅井、调节池（合建）
数量 1座；
有效容积 1300m3；
尺寸 18000×15000×5500；
结构型式 地下钢筋混凝土结构；
(2) 气浮组合池
数量 1座；
HRT 1.0h；
有效容积 40m3；
尺寸 2500×9000×2500；
结构型式 钢结构；
(3) 厌氧反应器
数量 1座；
HRT 24.0h；
有效容积 800m3；
尺寸 Ø8500 H13000；
结构型式 钢结构；
(4) 厌氧沉淀池（竖流式）
数量 1座；
HRT 2.0 h；
有效容积 70m3；
尺寸 Ø5000 H6500；
结构型式 钢结构；
(5) 组合池（合建）
组合池包括生物接触氧化池、好氧沉淀池和污泥浓缩池。
尺寸 9000×23000×5500；
结构型式 设3廊道，钢筋混凝土结构；
① 生物接触氧化池
数量 1座；
HRT 24h；
有效容积 800m3；
② 好氧沉淀池（斜板式）
数量 1座；
HRT 0.5h；
尺寸 4000×3000×5500；
③ 污泥浓缩池（竖流式）
数量 1座；
尺寸 6000×6000×5500；
2.4 工艺技术特点
(1) 工艺的技术特点
① 采用的处理工艺是处理高浓度有机污水的有效方法，并已成功地应用于淀粉、制药和有机化工等高浓度污水处理，均通过环保主管部门的验收。
② 厌氧处理单元采用河北科技大学的国家发明专利产品——高效厌氧反应器，通过对三相分离器和配水系统的优化设计，有效地解决了反应器出水带泥和配水不均及堵塞问题。
③ 好氧处理单元采用生物接触法，该工艺简单易操作，运行稳定，处理效果好。其中，填料采用河北益生环保科技有限公司的专利产品——辫带式填料，该填料且有挂膜快、生物膜发育良好、耐酸碱、传质良好、使用寿命长等特点。
④ 整体工艺简单灵活，运行稳定可靠，基建投资少，运行费用低。
(2) 工艺的技术关键
① 厌氧反应器结构设计。
② 厌氧反应器快速启动。
③ 生物接触氧化池的设计及运行控制。
3 公用工程
3.1 给水排水
(1) 给水：污水处理正常运行时所用水量较小，主要是化验室用水，用水量按0.5 m3/h设计。消防用水按15 L/s设计。上述用水均由厂供水系统供给。
(2) 排水：污水处理站采取雨污分流制，雨水收集系统与厂区雨水管网相连。污水处理站产生的污水主要为污泥脱水、化验室污水、各工序清洗污水及卫生排水，设专用管线收集排入曝气池，经污水处理站处理达标后排出厂区。
3.2 建筑设计
3.2.1 设计依据
（1）保定步长天浩制药有限公司的原始资料。
（2）国家现行的有关设计规范及标准：设计引用图集以河北省工程建设标准即98J1-98J12为主，当98J1-98J12设计标准不能满足要求时，可采用华北或国家标准图集。
3.2.2 设计原则
功能的协调统一性是污水处理站建筑设计的准则。污水处理站建筑设计是在满足工艺及其他使用功能的条件下，遵循经济、实用、美观的设计原则，并结合厂区周围的环境与规划安排来协调，同时考虑厂区建筑物的整体布局。污水处理站地上建筑物是由以污水处理厂房、值班控制室等为主体建筑与厂区生产建筑物及构筑物共同组成的建筑群体，整体环境的协调程度、空间变化直接影响到污水处理站形象。站内建筑处理在重点突出厂前区的同时，强调全厂建筑物的协调统一。
3.3 结构设计
3.3.1 设计依据
（1）保定步长天浩制药有限公司提供的原始资料及其他专业提供的基本资料。
（2）国家现行的有关设计规范及标准：设计引用图集以河北省工程建设标准即98J1-98J12为主，当98J1-98J12设计标准不能满足要求时，可采用华北或国家标准图集。
3.3.2 抗震设计
根据《中国地震烈度区规划图》，确定污水处理厂房、值班控制室等建筑物按基本地震烈度7度设防，水池按地震烈度7度设防。
3.3.3 基础处理
厂内构筑物最大埋深约5.0m，故部分构筑物作用在回填土上。回填土要求分层碾压并达到设计要求（压实系数达到0.95）。
3.3.4 结构选型
（1）污水处理构筑物
本污水处理站，气浮组合池、厌氧反应器、厌氧沉淀池采用钢结构，调节池、生物接触池、好氧沉淀池和污泥浓缩池均采用钢砼结构，其中调节池采用半地下结构。
（2）污水处理站工房
气浮工房、换热工房、厌氧工房、鼓风机房、污泥脱水机房和化验值班室均为地上式，采用砖混结构。
3.3.5 防渗漏设计
水池一般采用钢筋混凝土自防水。根据构筑物水力梯度确定混凝土的抗渗标号。混凝土强度不小于C30，抗渗标号不小于S8。抗冻标号不小于F150。垫层混凝土C15，厚度100mm。钢筋采用HPB235、HRB335热轧钢筋。混凝土中添加适当外加剂，增强抗渗、抗裂能力，适当延长伸缩缝间的距离。
3.3.6 施工条件
本项目构筑物、基础和管道较多，施工时，施工单位各工种应密切配合，设备基础、孔洞尺寸、位置应准确。
3.3.7 其它
业主在施工图设计前，应提供本场地的详细岩土工程勘察报告，以便为设计、施工提供必要的依据。施工图设计时，力争做到经济、安全、合理。
3.4 电气系统设计
3.4.1 设计依据
（1）保定步长天浩制药有限公司提供的原始资料及其他专业提供的基本资料。
（2）国家现行的有关设计规范及标准。
3.4.2 设计范围
本设计包括处理站供配电及电气控制的设计，还包括外线电源工程的设计。站内线与外线的分界是以配电室的穿墙管为界，穿墙套管外侧属外线工程，室内部分属站内设计范围。外线部分由公司现有中心配电房至污水处理站的配电室。
3.4.3 供电电源及供电负荷
本项目为保定步长天浩制药有限公司的重要环保工程，对电源的可靠性要求较高。电源中断必造成各种泵类停运，生产污水处理停顿，可能造成污染。本项目用电负荷为三类，用电来自西部县城城市电网，两路10KV电源，单回路供电，380V四线制。
本污水处理站总装机容量为157.75kW，常用功率为80.75kW，现有供电可满足该项目用电要求。配电情况见表3-1。
表3-1 工程配电情况表

序
号
设备名称
规格型号
数量
（台）
总装机容量
(kW)
常用功率
(kW)
1
机械格栅
XGS1000 间距3mm
1
0.75
0.75
2
气浮提升泵
80WL50-15-4 Q=50m3/h H=16m
2
8.0
4.0
3
混凝气浮系统
（Q=40m3/h）
1
10.0
10.0
4
换热提升泵
80WL50-15-4 Q=50m3/h H=16m
2
8.0
4.0
5
厌氧提升泵
80WL50-35-11 Q=50m3/h H=35m
2
22.0
11.0
6
污泥泵（厌氧沉淀池）
50WL15-16-1.5 Q=15m3/h H=16m
2
3.0
0.5
7
罗茨鼓风机
MFSR150H-150A
Q=20.87m3/min H=58.8kPa
2
74.0
37.0
8
污泥泵（好氧沉淀池）
50WL15-16-1.5 Q=15m3/h H=16m
2
3.0
0.5
9
污泥泵（污泥浓缩池）
50WL15-16-1.5 Q=15m3/h H=16m
2
3.0
0.5
10
带式压滤机及配套设备
DYQ1000C
1
15.0
7.5
11
脱色装置
100g/h
1
1.0
1.0
12
化验、照明

10
4.0
合 计
157.75
80.75

3.4.4 配电系统
厂内建设独立式配变电所一座，变电所设高低压配电间各一间，控制室一间。
3.4.5 电能计量
在站内安装有电业公司专用计量柜，用于电能计算。
3.4.6 防雷与接地
为了防止雷电波的入侵对电器设备造成损坏，在距接地装置大于50m时低压进线处设置重复接地极，接地电阻不大于10Ω。全站采用保护接地接零系统，电气设备不带电的金属外壳均须接地。
污水处理站厌氧反应器、气柜、脱硫塔、厌氧工房、脱硫工房、发电工房等建筑物根据高度及重要性设防直接雷及感应雷措施，其它均按三类建筑物的防雷措施处理。
3.4.7 其它
室外电缆采用直埋地敷设的方式，室内采用电缆沟、电缆桥架方式。
3.5 仪表自控系统设计
3.5.1 设计依据
自控仪表设计依据工艺的特点，考虑污水处理站运行管理，结合中国自控仪表行业的特点进行设计。
按照国家现行的有关设计规范及标准进行设计。
3.5.2 设计原则
（1）根据电气设备的运行要求及主要工艺参数的控制要求，设置自动控制和自动调节系统。
（2）按工艺流程配置必要的液位、流量和水质分析等检测仪表。
3.5.3 设计内容
（1）检测仪表
水池设上、下限报警及泵的开停控制和保护。
（2）防雷、过电压保护及接地
值班控制室、控制室、操作间以及仪表总线及仪表的电源进线均设雷电保护装置。接地是决定系统能否正常稳定运行的前提条件，接地系统的问题有可能造成数据采集错误、通讯异常、控制设备误动作等，甚至可能发生设备损坏和人身伤害，给生产带来巨大损失。联合接地系统要求接地电阻小于1Ω，可以采用站内的公用接地网，而不在设置独立的接地网。
（3）电缆敷设
污水处理站仪表、自控电缆采用直埋敷设。
3.5.4 设备选型
主要仪表采用技术先进的仪表，运行可靠，清洗、维护方便。流量测量仪表全部采用非接触式电磁流量计，不易污染，测量可靠。全部仪表均具有4～20mA直流输出信号。现场仪表变送器均装在仪表保护箱内，利于维护、保管。
3.6 暖通设计
3.6.1 设计范围
污水升温、吸收液保温供热，污水处理站内建筑采暖通风及空调设计。
3.6.2 供热设计
本污水处理站厌氧反应系统的换热系统需对污水进行加热，将污水温度提高至40℃--45℃，需蒸汽量需新增12 t/d。其余供热量不变。公司现有供热系统能够满足该项目的需要。
3.6.3 通风、空调设计
沼气工房等采用机械通风，以排出生产过程中产生的异味及有害气体，改善厂房内空气环境。
通风系统中所有风机均采用低噪声设备。
3.7 污水处理站的运行管理和人员编制
3.7.1 运行维护措施
为保证污水处理站的正常运行和效益目标的实现，保证操作人员的安全，必须在污水处理站的运行操作和维护管理方面采取以下措施：
（1）建立完备的生产管理规章制度，配备责任心强、素质较高的管理和操作人员。明确职责，确保污水处理站的正常安全运行。
（2）制定每个处理工序、车间和主要设备的技术操作与维修规程，操作人员必须严格执行。
（3）对操作人员进行专门培训，经考核后才能上岗操作。
（4）选派专业技术人员去其它运行管理较好的污水处理站（厂）培训，以提高对污水处理站的运转管理水平。
（5）组织专业技术人员提前上岗，参与施工安装、调试、验收的全过程，为污水处理站正常运转奠定基础。
（6）对进处理站的污水水质进行监测，以保障污水处理站各工序的正常运行。
（7）做好运行记录，定期分析汇总。建立健全技术档案，并根据水量、水质变化调整运转工况，以保障污水处理效果。
3.7.2 污水处理站的运营方式
污水处理运行经费的保证，是维护污水处理站正常运转和设备维修的基础条件。根据谁污染谁治理的政策规定，公司应保证污水处理的运行费用，使污水处理站能够正常运转，达到预期的污染治理和综合利用的效果。认真做好成本核算，在保证处理效果的前提下，严格管理，最大限度地节约能耗，降低成本，保证污水处理站的正常运行，发挥其预期的社会、环境和经济效益。
3.7.3 人员编制
污水处理站人员编制，按城乡建设部门（85）城劳字第5号文“《关于印发〈城市建设行业编制定员试行标准〉的通知”并参考“城市污水处理工程项目建设标准”进行安排。
本项目定员10人，污水处理、化验及污泥脱水3人/班，实行三班倒，管理人员1人。
4 厂址选择及总图布置
4.1 厂址选择
根据工厂总图布置和建厂区域的自然条件，本工程具体位置在兴华东路北侧，新107国道西侧，整个污（废）水处理站建成后，公用工程等辅助设施依托条件好，且方便生产集中管理。
4.2 总图布置
4.3.1 总平面布置的原则
（1）满足工艺生产流程的要求，使工艺线路短捷、顺畅。
（2）符合有关防火规范的要求，合理确定通道宽度。
（3）在满足消防、防火等规范要求下，尽量布置紧凑，节约用地。
（4）合理组织人流物流，并尽可能使运输线路短捷、通畅。
（5）合理布置装置，为企业在本项目建设期间正常生产创造条件。
4.3.2总平面布置
本项目建设在保定步长天浩制药有限公司厂区内，厂区道路、消防、围护及生活辅助设施齐全，本项目占地面积约1800m2。污水处理站平面布置图见附图1。
4.3.3 竖向布置
（1）竖向布置原则
① 满足各生产工艺流程对高程的要求；
② 因地制宜，使场地设计标高尽量与自然地形相适应；
③ 合理确定场地设计标高和合理的排水方式，保证场地不受洪水等自然灾害的威胁。
（2）竖向布置方式
该工程建设在现有厂区，场地已经过平整，因此场地竖向布置采用平坡式。
5 环境保护与节能
5.1 环境保护
本项目污水处理工程建设在于实现公司生产污水稳定达标排放，在一定程度上改善排水水质，但污水处理站本身也带来一定的环保问题。
水环境影响：污水经处理后排放，水质满足《中药类制药工业水污染物排放标准》（GB21906-2008）表二标准限值要求，对水环境影响较小。
噪声环境影响：污水处理站内部噪声影响主要来自泵类设备运行产生的噪声，由于工程设计选用低噪音设备，并对设备采取了必要的减震、降噪措施和厂房的隔声作用，噪声等级可以控制在50~60dB(A)之间，厂界噪声符合《工业企业厂界环境噪声排放标准》（GB12348-2008）中Ⅱ类区标准要求，对周围声环境影响较小。
固体废弃物环境影响：污水处理站改造完成后排放的固体废弃物主要是污水处理中产生的污泥，新增污泥量为2.5t/d（含水率75%）。改造项目不增加定员，办公、生活垃圾产生量不增加。
5.2 节能
为连续不断地去除污水中的有机污染物，污水处理站的设备要持续运转，电能消耗将很大，为降低运行成本，需注重能源的合理利用，将节约能源、降低电耗作为污水处理站设计中的一项重要措施，将行业和地方的节能设计规划作为遵循的依据，拟从以下几方面考虑节能问题。
（1）选用国内外先进的节能设备和高质量的电气设备，选用低损耗高效率的水泵。将节能作为设备选用的重要条件。
（2）污水处理站布置紧凑，管线短，尽可能减少水头损失，减少提升泵房的提升高度。
（3）沼气脱硫后送到沼气锅炉作燃料，可节约部分燃煤，节能效益显著。
6 劳动保护与消防安全
6.1 劳动保护
本项目生产过程中易受噪声、恶臭气体影响，以及造成触电的电气设备以及产生噪声的动力设备等。因此，必须加强生产过程中的安全卫生防护措施，确保员工的身心健康。
6.1.1 危害因素和危害程度
（1）噪声
生产过程中使用了较多的运转设备，如各种泵、空气压缩机、风机等，这些设备产生的噪声在55～85dBA之间。如对噪声的防范措施不当，有可能造成接触噪声员工的听力下降、神经衰弱。
（2）电气设备
生产过程中大量动力设备需要使用电力作为能源，一旦漏电，就有可能造成员工触电，产生伤亡事故。
（3）恶臭气体
污水处理站调节池、反应池、沼气计量厂房、沼气净化厂房和污泥厂房等会逸出恶臭气体，主要包括氨气、硫化氢、甲硫醇等，使操作工人产生不适反应。
（4）高温
生产过程中有许多加热设备，使用蒸汽、热水等对物料进行加热，如对加热设备和热管道保温不好，有可能造成员工的烫伤。
（5）高空作业
污水处理站厌氧反应器等设备较高，生产装置有较多的操作平台，如防护措施不当，有可能造成跌落，导致员工伤亡。
6.1.2 劳动保护措施
（1）根据《工业企业设计卫生标准》、《工业企业噪声卫生标准》等有关规定进行设计，创造良好的劳动环境，保护职工身体健康。
（2）用电设备均做接地保护，低压用电设备选用三相四线制，办公等辅助建筑供电采用三相五线，加漏电保护。厂房周围安装避雷设施，设备及管道有可靠的防静电设施。
（3）各处理建（构）筑物的平台走道和临空天桥均设置保护栏杆，栏杆高度和强度应符合国家设计规范规定。
（4）设计中均考虑建筑物的采光、照明、采暖、通风措施，并符合相应的国家标准。
（5）污水处理厂房设置通风设备，消除恶臭气体影响。
6.2 消防安全
6.2.1 设计依据
（1）《建筑设计防火规范》（GB50016-2006）；
（2）《机械工厂电力设计规程》（JBJ6-1996）；
（3）《建筑灭火器配置设计规范》（GB50140-2005）;
（4）国家颁布的其它有关规范和文件。
6.2.2 防火设计
（1）防火等级
站内所有建筑物均按不低于二级耐火等级设计。
（2）防火措施
① 建筑物的墙、柱、梁、顶板等均采用非燃烧材料。
② 处理站设置消防系统，本项目建筑物为污水处理厂房和值班控制室等，根据《建筑设计防火规范》的规定，需设置室外消火栓，其间距不大于120m，消防用水量20L/s，设置地下式消火栓，水源由公司现有消防管道接入。室外消防采用常高压给水系统，满足消防所需的水压和水量要求。
③ 根据消防规定，各建（构）筑物生产类别属于丁、戊类，一、二级耐火等级，可燃物很少，因此不再设置室内消防给水，仅在值班控制室等必要的位置设置干粉灭火器和泡沫灭火器，以保证防火与安全。
④ 沼气柜与周围建筑物的防爆间距不小于16m。
6.2.3建筑和给水设计
（1）建筑设计
本项目的生产火灾危险性为多为甲类，各单项建筑的耐火等级皆为二级。建筑平面及竖向布置，均严格按照有关规范进行设计，满足人员安全疏散的要求。
（2）消防给水
本项目设计将完善厂区生产、消防给水管网，并配置室内外消火栓，厂区消防给水压力0.4MPa。利用循环水池即可满足消防蓄水要求。
本项目设计消防以水为主，车间配备手提式卤代烷灭火器。新增建筑物严格按照有关规范要求设置室内消火栓和灭火器。
6.2.4总图和电气设计
（1）总图
总平面布置时各建筑物之间的防火间距满足《建筑设计防火规范》的要求；厂内布设环行道路，围墙内侧设通道，满足卫生、消防、设备安装和检修的要求。
（2）电气
各建筑物和高大设备设避雷针防雷，各建筑物接地系统相互连接，形成全厂接地网。
6.2.5工艺设备及管道布置设计
生产系统的工艺设备布置，严格按照防火规范的要求进行，各设备之间、设备与建筑物之间、设备与管道之间的距离均满足防火规范的要求，同时，设备之间及厂房内设有消防通道，并配备足够的灭火设施。
7 工程投资概算
根据《河北省建设工程材料预算价格》、《河北省建筑工程预算定额》、《河北省建筑工程预算补充定额》、《河北省常用项目单位估价汇总表》，并参考同类工程设计，本项目总投资494.09万元，其中设备投资224.8万元，土建投资157.5万元。设备投资估算见表6-1，土建投资估算见表6-2，工程总投资见表6-3。

河北益生环保科技有限公司 第22页
表6-1 设备投资估算一览表

序
号
设备名称
规格型号
数量
（台）
单 价
(万元)
总 价
(万元)
1
机械格栅
XGS1000 间距3mm
1
5.0

2
气浮提升泵
50WL 15-12-1.1 Q=50m3/h H=16m
2
1.0

3
电磁流量计
量程0~75m3/h
2
0.5

4
混凝气浮系统
（40m3/h）
混凝系统
溶药罐、贮药罐、计量泵、搅拌装置
1
21.0

溶气系统
空压机、加压溶气泵、气体释放器
气浮系统
刮渣机、浮渣槽、浮渣泵、清水池、浮渣泵
5
换热提升泵
50WL 15-12-1.1 Q=50m3/h H=16m
2
1.0
2.0
6
换热器
水温40~45℃ 单台水量40m3/h
1
2.0
2.0
7
厌氧提升泵
80WL50-35-11 Q=50m3/h H=35m
2
1.2
2.4
8
厌氧反应器
Ø8500 H13000 防腐保温
1
120.0
120.0
9
水封罐
Ø 1500 H2500 防腐
1
0.4
0.4
10
缓冲罐
Ø 1500 H2500 防腐
1
0.4
0.4
11
气体涡轮流量计
流量范围：0～100 m3/h（沼气）
1
0.4
0.4
12
厌氧沉淀池
Ø50000 H6000 防腐
1
8.0
8.0
13
沼气燃烧火炬

1
2.0
2.0
14
污泥泵（厌氧沉淀池）
50WL15-16-1.5 Q=15m3/h H=16m
2
0.6
1.2
15
曝气软管
DN80
318m
0.01
3.2
16
辫带式填料
辫带直径20-40mm 安装间距150mm
870m3
0.015
13.1
17
填料架
不锈钢管DN20及槽钢
1626m
0.003
4.9
18
罗茨鼓风机
MFSR150H-150A
Q=20.87m3/min H=58.8kPa
2
4.5
9.0
19
沉淀池斜板
材质PVC 高1.0m 倾角60° 含支架
9m3
0.2
1.8
20
脱色装置
二氧化氯发生器（100g/h）及反应设备
1
5.0
5.0
21
污泥泵（好氧沉淀池）
50WL15-16-1.5 Q=15m3/h H=16m
2
0.5
1.0
22
污泥泵（污泥浓缩池）
50WL15-16-1.5 Q=15m3/h H=16m
2
0.5
1.0
23
带式压滤机及配套设备
DYQ1000C压滤机、皮带输送机、集控箱、清洗泵、空压机、搅拌罐、贮药罐、计量泵、污泥泵等
1
12.0
12.0
24
电气、仪表
包括：动力柜、电控柜、PLC、液位控制、变电装置、继电器、压力表等

15.0
25
管道、阀门

15.0
26
爬梯、护栏

5.0
合 计
224.8

表6-2 土建投资估算一览表

序号
名 称
规 格
数量
结构
造价(万元)
1
格栅井、调节池
18000×15000×5500
1
钢砼
74.3
2
厌氧反应器基础
Φ11000 H 1700
1
钢砼
13.0
3
厌氧沉淀池基础
Φ7000 H 1200
1
钢砼
3.7
4
组合反应池
（包括：生物接触池、好氧沉淀池、污泥浓缩池）
9000×23000×5500
1
钢砼
56.9
5
气浮工房
6000×6000×4000

砖混
1.5
6
换热工房
6000×6000×4000
1
砖混
1.5
7
厌氧工房
6000×6000×4000
1
砖混
1.5
8
鼓风机房
6000×9000×4000
1
砖混
2.2
9
污泥脱水工房
6000×9000×4000
1
砖混
2.2
10
化验室、值班间
3000×6000×4000
1
砖混
0.7
合计

157.5

表6-3 污水处理站投资估算

项 目
内 容
总价（万元）
(1)直接工程费
① 设备投资
224.8
② 土建投资
157.5
接种污泥（厌氧颗粒污泥+好氧污泥）
15.0
小 计
397.3
(2)间接工程费
设计费
（①+②）* 0.05（费率）
19.12
调试费
（①+②）* 0.06（费率）
22.94
管理费
（①+②）* 0.04（费率）
15.29
利润
（①+②）* 0.03（费率）
11.47
小 计
68.82
(3)税金
[(1)+(2)]* 0.06（费率）
27.97
合 计
(1)+(2)+(3)
494.09

8 综合效益分析
8.1 环境效益分析
工程实施后，日处理中药污水800m3，进水水质为COD 8000mg/L、BOD 3600mg/L、SS 800mg/L，处理后出水水质为pH 6~7、COD 250mg/L、BOD 80mg/L、SS 150mg/L，排水水质满足保定市污水处理厂许可进水标准和甲方的要求。每年可减少排放COD 2046.0 t
