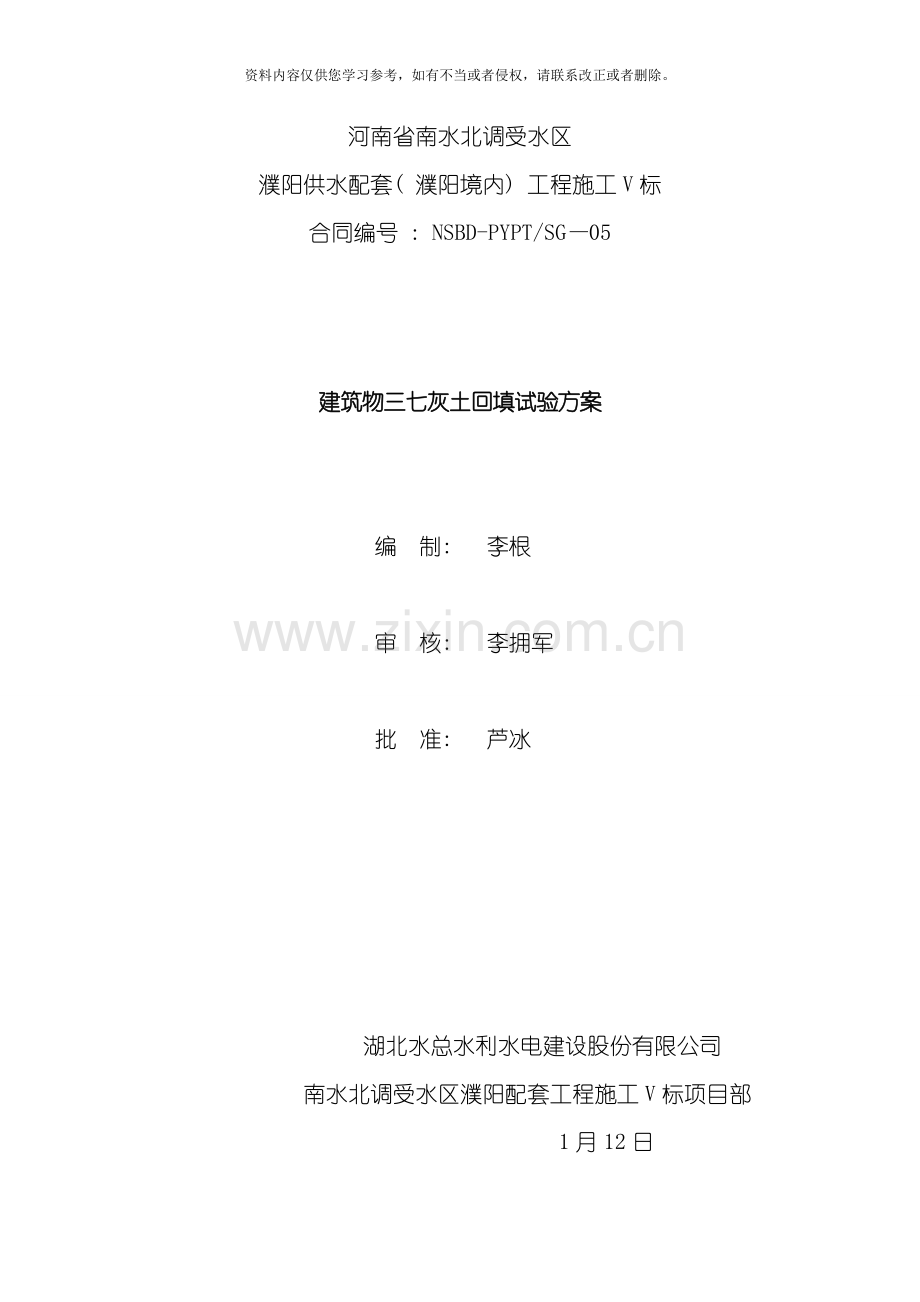

河南省南水北调受水区
濮阳供水配套( 濮阳境内) 工程施工V标
合同编号 : NSBD-PYPT/SG—05

建筑物三七灰土回填试验方案

编 制: 李根

审 核: 李拥军

批 准: 芦冰

湖北水总水利水电建设股份有限公司
南水北调受水区濮阳配套工程施工V标项目部
1月12日

目 录
一、 工程概况 1
二、 编制依据 1
三、 试验目的 1
四、 试验控制标准及试验用料的击实试验 1
1、 试验控制标准 1
2、 试验用料的击实试验 1
五、 试验准备 2
1、 技术准备 2
2、 材料及施工机具准备 2
六.试验过程 3
1、 试验施工工艺 3
2、 试验过程 3
七.质量保证措施 4
八、 安全措施 5
九、 环境和职业安全健康措施 5

建筑物三七灰土回填试验方案
一、 工程概况
濮阳市供水配套工程由35号分水门分别为濮阳市第三规划水厂和濮阳县西水坡引黄调节池供水, 分配水量11900万m3, 涉及濮阳市开发区和濮阳县。濮阳境内工程输水主管起点位于濮阳市与内黄县交界点, 主管线桩号起点K65+420, 从王助镇桑新庄村西入境, 在桩号K68+350穿越大广高速, 沿大广高速东侧向北至绿城路南侧, 向东进入濮阳市规划第三水厂, 主管线终点桩号K79+913.318。主管线采用PCCP管, 管径DN2600mm, 管道设计流量6m3/s。本标段桩号K76+657～K79+913.318, 共有各类主要建筑物10座, 管理房1座, 穿越省道S101(西环路)顶管1处, 各类阀井7座, 调流调压阀室1座。
二、 编制依据
( 1) 《水利水电工程施工质量标准与评定规程》SL176- ;
( 2) 《给水排水管道工程施工及验收规范》GB50268- ;
( 3) 《土工试验规程》SL237-1999;
( 4) 《堤防工程施工规范》SL260—98;
( 5) 《公路路面基层施工技术规范》( JTJ034－ )
( 6) 招标文件, 设计图纸;
三、 试验目的
1、 核查三七灰土夯实后是否能够达到设计压实干密度值;
2、 检查夯实机具的性能能否满足施工要求;
3、 选定合理的施工压实参数: 铺料厚度、 含水量的适宜范围、 夯实遍数。
4、 确定有关质量控制的技术要求和检测方法。
四、 试验控制标准及试验用料的击实试验
1、 试验控制标准
依据设计图纸要求镇墩后背范围内三七灰土压实度≥95%。
2、 试验用料的击实试验
在试验开始之前首先对三七灰土进行击实试验。根据室内击实试验, 最终确定回填土料最大干密度为1.70g/cm3, 最优含水率为15.0%。
五、 试验施工准备
1、 技术准备
1.1技术人员向回填土相关人员进行详细的技术交底。
1.2注意收听天气预报, 掌握天气变化, 合理组织人员施工。
1.3做好三七灰土夯实取样试验的准备工作。
1.4回填前应在墙、 柱上做好分层回填水平标志布置。
1.5回填前应将杂物、 垃圾、 零散用具清理干净, 排除积水。
1.6回填前对基础结构进行检查验收并办理隐检手续。
2、 材料及施工机具准备
2.1材料要求
( 1) 石灰: 石灰应符合Ⅲ级以上标准, 符合技术规范中的钙、 镁生石灰的含量标准, 在使用前10天集中充分水解, 并过筛( 筛孔小于10mm) , 消解后的石灰控制在30天内使用完毕, 并注意淋雨防水。
( 2) 石灰消解
①选择适当的存灰点, 以地势高, 近水源, 有电源, 有交通通道, 离居民点有一定的距离且较安全的地点为宜, 以免雨季被泡, 调动困难。
②消解石灰石时要佩戴眼镜, 穿胶鞋, 以防止石灰烧伤。为防止大堆石灰的底部消解不透或压实影响石灰消解过程中的膨胀, 存灰点堆存石灰高度不超过3～4m。
③消解钙石灰在灰前3～5天消解完毕, 镁石灰及高镁石灰要充分消解10d以上方准使用, 未消解透的石灰不准装车使用。加水时控制水量适当, 第一遍注水为初步消解, 间隔半天至一天进行第二遍注水, 水管深插至灰堆底部, 加水至少两遍, 若尚留有消解不透处再加第三遍水点补。因消石灰可不过筛, 用水量稍偏大, 以使充分消解。一般含水量在35%～40%之间, 以不使消石灰成膏成团以不粘锹为好。雨季消解石灰要防止含水量偏大, 以免遇雨淋过湿。
④施工前对所用的石灰取样, 并送检测部门按规范做试验, 试验合格后的石灰方可使用。
2.2混合料的组成
按照设计要求生石灰: 土的比例, 以重量比为计量标准, 在石灰土拌和均匀后对其进行石灰剂量检测, 设计石灰剂量为14%。
2.3三七灰土拌和
首先应根据灰剂量计算出不同含水量的石灰松方及石灰最大干容重, 计算出每延米的石灰用量, 进而算出每层三七灰土的石灰用量。用于三七灰土的土料必须符合规范要求, 不得含有树皮、 草根、 垃圾等杂物, 采用路拌法对灰土进行拌和均匀。
2.4主要机具
主要机具一览表
序号
机具名称
单位
数量
1
内燃式冲击夯
台
4
2
挖掘机
台
1
3
铁锹
把
20
4
靠尺
把
2
5
靠尺
把
2
6
200cm3环刀
个
20
7
水准仪
台
1
六.试验过程
1、 试验施工工艺
由于本次试验为生产性试验, 待试验结束后对不合格区域进行补夯, 使其全部达到设计要求。
基坑底地坪清理 → 分层铺土、 耙平 → 夯实 → 检验密实度 → 验收合格后下一层施工
2、 试验过程
2.1土方回填前应清除基底的垃圾杂物、 抽除基坑积水, 且经过检查验收做好隐检记录。
2.2检验石灰土中有无杂物, 是否符合规定, 以及土料的含水量是否在控制范围内( 含水量的检验可根据实践经验以”手抓成团, 落地开花”为准) , 在填筑过程中土料水分会散失, 填料的含水量应控制在最优含水量的-2%～+3%, 为保证填料在合理的含水量下碾压达到最佳效果, 若含水量偏高, 可采用翻松晾晒等措施; 若回填料含水量偏低, 可采用预先洒水湿润等措施。
2.3回填土应分层摊铺, 虚铺厚度为250mm。由于当前施工工期十分紧张, 不考虑过多设置铺土厚度, 结合以往施工经验, 选择本次试验铺土厚度虚铺为250mm。每层土摊铺后随之用铁锹找平。
2.4夯打密实: 回填石灰土料夯实机具采用内燃式冲击夯, 打夯时应一夯压半夯, 夯夯相连, 纵横交错。机械打夯不到的部位应配合人工夯实。夯击过程中发现凹凸现象, 应人工配合及时补平, 使平整度符合要求; 若发现局部”弹簧土”、 松土层或剪切破坏等质量问题时, 应及时进行处理, 并经检验合格后, 方准铺填新土。
2.5 压实度检测
( 1) 在夯击6遍后, 采用环刀法取样, 测定干密度值, 取样6个检测点。
( 2) 在夯击8遍后, 采用环刀法取样, 测定干密度值, 取样6个检测点。
( 3) 在夯击10遍后, 采用环刀法取样, 测定干密度值, 取样6个检测点。
( 4) 试验过程中安排人员记录夯机夯打顺序、 夯击遍数、 沉降值检测等情况, 并根据填层每次检测的沉降值和压实度调整夯击参数。
( 5) 记录试验在压实后进行, 包括现场压实度、 压实百分比( 现场干密度与试验室最大干密度比) 。
( 6) 在完成不同的夯击遍数之后, 测量人员在观测点位上进行高程测量与压实沉降量的观测, 用环刀法进行压实密度检测。为确保环刀取样能真实反映压实度的实际情况, 取样时, 人工在取样点位挖取样坑, 坑底应至该层铺料厚度的底部, 人工量测取样坑的深度, 从距坑底2/3处挖取样平台, 然后环刀取样。
2.6石灰土回填需留茬时应注意: 不能直接留直茬, 应根据分层厚度留成台阶形接茬, 每步后退宽度不得小于每步土铺设厚度1.5倍, 即不小于300mm。
2.7土料填筑时不得损害建筑物, 且不得碰撞混凝土, 在回填土上料及机具行驶时要对建筑物采取一定的保护措施。
七.质量保证措施
1、 回填石灰土料必须经过质检人员的检查, 不得含有杂质。严格控制土料含水率。
2、 严格按照施工方案、 技术交底及施工规范要求施工。
3、 必须按规定分层夯打密实, 每层至少环刀取样取两处, 送实验室检验回填土的密实度。
4、 回填石灰土料干密度试验中, 合格率不得小于90%, 不合格的干密度的最低值与标准值之差不得大于0.08g/mm3, 且不应集中。环刀取样的方法及数量应符合规定。
5、 配备足够的照明设施, 防止铺填超高。
八、 安全措施
( 1) 施工人员必须戴好安全帽, 不准穿拖鞋, 高跟鞋或赤脚。
( 2) 土方回填时, 基坑顶部做好防护; 基坑四周的防护栏, 在回填土未完前, 不得拆除。因回填土施工局部拆除的基坑防护栏, 在当天完工前仍须恢复。
( 3) 要求上部作业人员文明施工, 不得随意乱扔施工材料及建筑垃圾。
( 4) 基坑上口四周设置安全防护栏杆, 立杆间距4m, 水平杆2道, 栏杆上悬挂显眼的防坠落标志。
( 5) 回填时不得上下交叉作业; 上方卸土, 下方严禁站人; 卸土时必须派专人指挥。若必须上下交叉作业时, 如上部搭架、 拆架, 须在土方回填作业面上方搭设防护层, 满铺木跳板, 木跳板要绑扎牢固, 且在木跳板层下挂双层水平兜网。
( 6) 在基坑边附近作业人员, 不得离基坑过近, 防止意外伤人。
( 7) 每台打夯机须由2人协同操作, 一人持打夯机, 一人拉电缆线。严禁电缆缠绕、 扭结和被夯机跨越。操作人员必须戴好绝缘手套, 穿好绝缘鞋, 并严禁用夯头打击电缆。
( 8) 回填时应注意观察边坡位移, 防止塌方伤人。
( 9) 施工现场照明灯具的架设高度要符合有关安全规程的要求, 不低于2.5m。夜间施工必须有足够的照明设施。
( 10) 必须派专人指挥疏导现场施工车辆。
九、 环境和职业安全健康措施
( 1) 由于本工程施工场地狭小, 施工现场内车辆较多, 回填土工作必须与其它工作统一协调安排, 所有土方运输车辆进入现场, 应设专人指挥车辆, 并严格按照指定的堆土位置堆放土方。
( 2) 随时派专人清扫马路, 适量撒水压尘, 达到环卫要求。
( 3) 现场内运土过程中造成的遗撒, 应及时清扫清理。
( 4) 施工班组长必须对班组作业区的现场文明负责, 落实到人。
( 5) 拌合土及其施工机具, 按照施工总平面布置图布置和堆放各类材料, 不得侵占内道路及安全防护设施。
( 6) 各项施工任务, 做到工完场清。
( 7) 所有土方运输车辆进入现场后禁止鸣笛, 以减少噪音污染。
