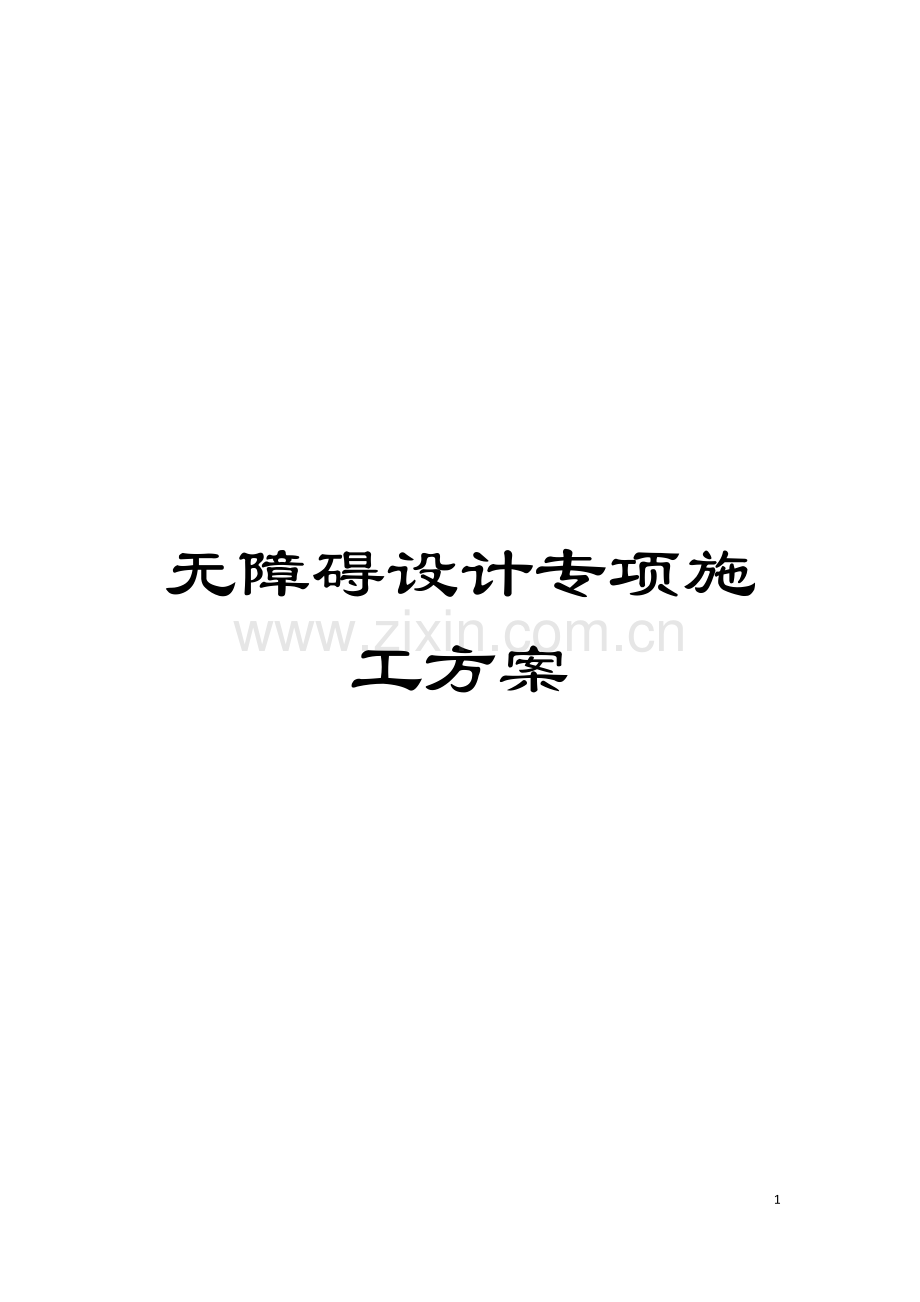

无障碍设计专项施工方案

17

资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。
目 录
第一节 工 程 概 况 2
第二节 无障碍设计概况 2
第三节 编 制 依 据 2
第四节 施工总体部署 3
第五节 无障碍设计范围 4
第六节 建筑物无障碍设计主要要求 4
第七节 安全文明施工及节能降耗 10

第一节 工 程 概 况
本工程层数总建筑面积为99705.12m2, 建筑总高度为95.94m, 相对标高±0.00等于绝对标高6.100m, 地上32层, 地下一层。本工程为框剪短肢剪力墙结构, 建筑使用性质为一级, 建筑防火分类为一类, 耐火等级为一级, 抗震设防烈度为七度, 屋面防水等级为二级。
第二节 无障碍设计概况
1.0.1 为建设城市的无障碍环境, 提高人民社会生活质量, 确保行动不便者能方便、 安全使用城市道路和建筑物, 用以进行道路和建筑设计必须遵守的共同规则, 制定本规范。
1.0.2 本规范适用于全国城市各类新建、 扩建和改建的城市道路、 房屋建筑和居住小区, 以及有残疾人生活与工作场所的无障碍设计。
1.0.3 供人们行走和使用的道路、 交通与建筑物的相应设施, 应符合乘轮椅者、 拄盲杖者及使用助行器者的通行与使用要求。
1.0.4 根据无障碍环境建设的用途和目的, 无障碍设计应综合考虑其所获得的经济效益、 社会效益和环境效益。
1.0.5 城市道路和建筑物无障碍设计除应符合规范的规定外, 尚应符合国家现行的有关强制性标准的规定。
第三节 编 制 依 据
1、 《城市道路和建筑物无障碍设计规范》 JGJ50-
2、 国家现行的相关规范, 标准及地方规程;
3、 《广东省无障碍设施建设管理规定》
4、 《无障碍建设指南》
5、 《佛山市无障碍设施建设实施细则》
12、 本项目无障碍设计说明专篇及施工图纸
13、 施工组织设计
第四节 施工总体部署
一、 施工项目部架构
项 目 经 理

技术负责人
现场负责人

设 备 组
资 料 组
质 安 组
预 算 组
施 工 组

各施工班组

二、 质量目标
充分发挥公司优势和结合多年的施工经验, 严格按照设计要求和施工规范组织施工, 认真履行合同。我司将配备强有力的管理和技术力量, 投入相应的施工机械设备, 以”诚信守法、 提供满意服务、 全民参与建造一流工程、 持续改进、 树立宏润品牌”的质量方针为宗旨, 真诚与业主合作, 优质高速完成本工程的施工任务。分项工程合格率100%; 子分部工程合格率100%; 建筑无障碍设计工程质量达到合格标准。
第五节 无障碍设计范围
居住建筑无障碍设计范围

高层、 中层住宅及公寓建筑进行无障碍设计的范围应符合下表的规定。

建　筑　类　别
设 计 部　位
·高层住宅
·中高层住宅
·高层公寓
·中高层公寓
1. 建筑入口
2. 入口平台
3. 候梯厅
4. 电梯桥厢
5. 公共走道
6. 无障碍住房
　　注: 高层、 中高层住宅及公寓建筑、 每50套住房宜设两套符合乘轮椅者居住的无障碍住房套型。
设有残疾人住房的多层、 低层住宅及公寓建筑进行无障碍设计的范围应符合表下表的规定。

建　筑　类　别
设 计 部　位
·多层住宅
·低层住宅
·多层公寓
·低层公寓
1. 建筑入口
2. 入口平台
3. 公共走道
4. 楼梯
5. 无障碍住房
　　注: 多层、 低层住宅及公寓建筑, 每100套住房宜设2~4套符合乘轮椅者居住的无障碍住房套型。

第六节 建筑物无障碍设计主要要求
一、 建筑入口
1、 建筑入口为无障碍入口时, 入口室外的地面坡度不应大于1: 50　　
2、 公共建筑与高层、 中高层建筑入口设台阶时, 必须设轮椅坡道和扶手。
3、 建筑入口轮椅通行平台最小宽度就符合下表的规定。

建 筑 类 别
入口平台最小宽度( m)
1 大、 中型公共建筑
≥2.00
2 小型公共建筑
≥1.50
3 中、 高层建筑、 公寓建筑
≥2.00
4 多、 低层无障碍住宅、 公寓建筑
≥1.50
5 无障碍宿舍建筑
≥1.50
4、 无障碍入口和轮椅通行平台应设雨棚。
5、 入口门厅、 过厅设两道门时, 门扇同时开启最小间距应符合下表的规定

建 筑 类 别
门扇开启后最小间距( m)
1 大、 中型公共建筑
≥1.50
2 小型公共建筑
≥1.20
3 中、 高层建筑、 公共建筑
≥1.50
4 多、 低层无障碍住宅建筑
≥1.20
二、 坡道
1、 供轮椅通行的坡道应设计成直线型、 直角型或折返型, 不宜设计弧型。
2、 坡道两侧应设扶手, 坡道与休息平台的扶手应保持连贯。
3、 坡道侧面凌空时, 在扶手栏杆下端宜设高不小于50 mm的坡道安全挡台( 如下图) 　　
4、 不同位置的坡道, 其坡度和宽度应符合下表的规定。

坡 道 位 置
最 大 坡 度
最小宽度( m)
1 有台阶的建筑入口
2 只设坡道的建筑入口
3 室内走道
4 室外通路
5 困难地段
1:12
1:20
1:12
1:20
1:10~1:8
≥1.20
≥1.50
≥1.00
≥1.50
≥1.20
5、 坡道在不同坡度的情况下, 坡道高度和水平长度符合上表的规定(见下图)。

不同坡度高度和水平长度
坡度
1:20
1:16
1:12
1:10
1:8
最大高度( m)
1.5
1.00
0.75
0.60
0.35
水平长度( m)
30.00
16.00
9.00
6.00
2.80
6、 1:10~1:8坡道应只限用于受场地限制改建的建筑物和室外通路。
7、 坡道面应平整, 不应光滑。
8、 坡道起点、 终点和中间休息平台的水平长度不应小于1.50m (见下图)。

三、 通路、 走道和地面
1、 乘轮椅者通行的走道和通路最小宽度应符合下表的规定 (见下图)。

轮椅通行最小宽度
建 筑 类 别
最 小 宽 度(m)
1 大型公共建筑走道
2 中小型公共建筑走道
3 检票口、 结算口轮椅通道
4 居住建筑走廊
5 建筑基地人行通路
≥1.80
≥1.50
≥0.90
≥1.20
≥1.50
2、 人行通路和室内地面应平整、 不光滑、 不松动不积水。
3、 使用不同材料铺装的地面应相互取平; 如有高差时不应大于15 mm, 并应以斜面过度。
4、 人行通路和建筑入口的雨水箅子不得高出地面, 其孔洞不得大于15mm×15mm。
5、 门扇向走道开启时应设凹室, 凹室面积不应小于1.30×0.90m)。
6、 墙面伸入走道的突出物不应大于0.10 m, 距地面高度应小于0.60 m。
7、 供残疾人使用的走道与地面应符合下列规定:
1 走道宽度不应小于1.80 m;
2 走道两侧应设扶手;
3 走道两侧墙面应设高0.35 m护墙板;
4 走道及室内地面应平整, 并应选用遇水不滑的地面材料;
5 走道转弯处的阳角应为弧墙面或切角墙面;
6 走道内不得设置障碍物, 光照度不应小于120 Lx。
8、 在走道一侧或尽端与其它地坪有高差时, 应设置栏杆或栏板等安全设施。

四、 门
1、 供残疾人使用的门应符合下列规定:
1 应采用自动门, 也可采用推拉门、 折叠门或平开门, 不应采用力度大的弹簧门;
2 在旋转门一侧应加设残疾人使用的门;
3 轮椅通行门的净宽应符合下表规定。
门的净宽
类 别
净 宽( m)
1 自动门
2 推拉门、 折叠门
3 平开门
4 弹簧门 (小力度)
≥1.00
≥0.80
≥0.80
≥0.80
4 乘轮椅者开启的推拉门和平开门, 在门把手一侧的墙面应留有不小于0.5 m 的墙面宽度 (见图);

6 门扇在一只手操纵下应易于开启, 门槛高度及门内外地面高差不应大于15mm, 并应以斜面过渡。

五、 楼梯与台阶
1、 残疾人使用的楼梯与台阶设计要求应符合下表的规定:
楼梯与台阶设计要求

类 别
设 计 要 求
楼梯与台阶形式
1 应采用有休息平台的直线形梯段和台阶
2 不应采用无休息平台的楼梯和弧形楼梯
3 不应采用无踢面和突缘为直角形踏步
宽 度
1 公共建筑梯段宽度不应小于1.50 m。
2 居住建筑梯段宽度不应小于1.20 m。
扶 手
1 楼梯两侧应设扶手。
2 从三级台阶起应设扶手。
踏 面
1 应平整而不应交滑。
2 明步踏面应设高不小于50 mm安全档台
盲 道
距踏步起点与终点25～30 cm应设提示盲道
颜 色
踏面和踢面的颜色应有区分和对比。

2、 人使用的楼梯、 台阶踏步的宽度和高度应符合下表的规定:

楼梯、 台阶踏步的宽度和高度
建 筑 类 别
最 小 宽 度( m)
最 大 宽 度( m)
公共建筑楼梯
0.28
0.15
住宅、 公寓建筑公共楼梯
0.26
0.16
幼儿园、 小学校楼梯
0.26
0.14
室外台阶
0.30
0.14

六、 扶 手
1、 供残疾人使用的扶手应符合下列规定:
1 坡道、 台阶及楼梯两侧应设高0.85 m的扶手; 设两层扶手时, 下层扶手高应为0.65 m ;

( 2 ) 扶手起点与终点处延伸应大于或等于0.30 m;
( 3 ) 扶手末端应向内拐到墙面, 或向下延伸0.10 m。栏杆式扶手应向下成弧形或延伸到地面上固定( 见下图) ;

( 4) 扶手内侧与墙面的距离应为40～50 mm;
( 5) 扶手应安装坚固, 形状易于抓握。扶手截面尺寸应符合下表的规定:

扶手截面尺寸
类 别
截面尺寸( mm)
圆 形 扶 手
35~45( 直径)
矩 形 扶 手
35~45( 宽度)
2、 安装在墙面的扶手托件应为L形, 扶手和托件的总高度宜为70~80 mm。

七、 电梯与升降平台
1、 在公共建筑中配备电梯时, 必须设无障碍电梯。
2、 候梯厅的无障碍设施与设计要求应符合下表的规定　　
候梯厅无障碍设施与设计要求
设施类别
设 计 要 求
深 度
候梯厅深度大于或等于1.80m。
按 钮
高度0.90～1.10mm。
电梯门洞
净宽度大于或等于0.90m。
显示与音响
清晰显示轿厢上、 下运行方向和层数位置及电梯抵达音响。
标 志
1 每层电梯口应安装楼层标志。
2 电梯口应设提示盲道。
3、 残疾人使用的电梯轿厢无障碍设施与设计要求应符合下表的规定;
电梯轿厢无障碍设施与设计要求
设施类别
设 计 要 求
电梯门
开启净宽度大于或等于0.80m。
面 积
1.轿厢深度大于或等于1.40m。
2.轿厢宽度大于或等于1.10m。
扶 手
轿厢正面和侧面应设高0.80~0.85m的扶手。
选层按钮
轿厢侧面应设高0.90~1.10m带盲文的选层按钮。
镜 子
轿厢正面高0.90m处至顶部应安装镜子。
显示与音响
轿厢上, 下运行及到达应有清晰显示和报层音响。

第七节 无障碍设计工程施工安全生产及文明施工节约环保措施
一、 安全管理措施
1、 建立安全责任制, 进入现场前, 对工人进行安全技术交底和安全培训工作。对施工机械操作进行培训, 安全员作好安全检查工作。
2、 严格遵守上海市建筑工程施工安全操作规程。
3、 阳台周边、 无防护的屋面周边设置1.2m高的两道护身栏杆, 并设置固定的高度不低于18cm的档脚板。
4、 当临边的外侧为通道时, 除防护栏杆外, 敞口立面必须采取满挂密目安全网或其它可靠措施作全封闭处理。
5、 分层施工的楼梯口、 梯段边及休息平台处必须安装临时护栏。
6、 施工中对高处作业的安全技术设施, 发现有缺陷和隐患时, 必须及时解决; 危及人身安全时, 必须停止作业。
7、 施工作业场所有坠落可能的物件, 应一律先行撤除或加以固定。高处作业中所用的物料, 均应堆放平稳, 不防碍通行和装卸。工具应随手放入工具袋; 作业中的走道、 通道板和登高用具, 应随时清扫干净; 折卸下的物件及余料和废料均应及时清理运走, 不得任意乱置或向下丢弃。传递物件禁止抛掷。
8、 雨天和雪天进行高处作业时, 必须采取可靠的防滑、 防寒和防冻措施。凡水、 冰、 霜、 雪均应及时清除。对进行高处作业的高耸建筑物, 应事先设置避雷设施。遇有六级以上强风、 浓雾等恶劣气候, 不得进行露天攀登与悬空高处作业。暴风雪及台风暴雨后, 应对高处作业安全设施逐一加以检查, 发现有松动、 变形、 损坏或脱落等现象, 应立即修理完善。
9、 因作业必须, 临时拆除或变动安全防护设施时, 必须经施工负责同意, 并采取相应的可靠措施, 作业后应立即恢复。
10、 坚持电气专业人员持证上岗, 非电气专业人员不准进行任何电气部件的更换或维修。
11、 应保持配电线路及配电箱和开关箱内电缆、 导线对地绝缘良好, 不得有破损、 硬伤、 带电体裸露、 电线受挤压、 腐蚀、 漏电等隐患, 以防突然出事。
12、 工地所有配电箱都要标明箱的名称、 所控制的各线路称谓、 编号、 用途等。
13、 配电箱要做到”六有”, 在现场施工, 当停止作业一小时以上时, 应将动力开关箱断电上锁。
14、 检查和操作人员必须按规定穿、 戴绝缘手套; 必须使用电工专用绝缘工具。
15、 进入施工现场并在施工时, 要带好安全帽, 系好安全带, 施工现场严禁吸烟, 严禁酒后施工。
二、 文明环保措施
1、 在施工过程中遵守国家有关环境保护的法律、 法规。采取有效措施, 保护好施工现场和周边地区的环境。做好成品的保护至竣工验收。
2、 对施工和生活所产生的各种生产、 生活垃圾和废弃物应进行妥善处理, 防止对环境造成污染, 并严格控制施工噪音。
3、 现场保持清洁, 机具、 材料码放整齐。
4、 搅拌机设专人负责环境保护, 及时清扫杂物。对所用的袋子及时捆好, 用完的塑料桶码放整齐, 作好袋子、 桶等包装物的清还。
5、 外墙脚手架保持清洁。
6、 楼内不准住人, 并做到工完场地清。
三、 消防措施
1、 严格遵守有关消防安全方面的法令、 法规、 配备专职消防保卫人员, 制定有关消防保卫管理制度, 完善消防设施, 消除事故隐患。
2、 楼层内高有消防栓、 灭火器, 并有专人负责, 定期检查, 保证随时可用, 并做明显标识。
3、 坚持现场用火审批制度, 电气焊工作要有灭火器材, 操作岗位上禁止吸烟, 对易燃、 易爆物品使用要按规定执行, 指定专人设库房分类管理。建设工程内不准积存易燃、 可燃材料。
4、 使用电气设备和化学危险品, 必须符合技术规范和操作规程, 严格防火措施, 确保施工安全, 禁止违章作业。
5、 新工人进场要和安全教育一起进行防火教育, 重点工作设消防保卫人员, 施工现场值勤人员昼夜值班, 搞好”四防”工作。
6、 现场要有明显的防火工作检查, 建立防火工作档案。
7、 电工、 焊工从事电器设备安装和电、 气焊切割作业要有操作证和用火证。动火前, 要清除附近易燃物, 配备看火人员和灭火用具。用火证当日有效。动火地点变换, 要重新办理用火证手续。
8、 使用电器设备和易燃易爆物品, 必须严格防火措施, 指定防火负责人, 配备灭火器材, 确保施工安全。
9、 施工材料的存放、 保管, 应符合防火安全要求, 库房应和非燃材料支搭。易燃易爆物品, 应专库储存, 分类单独存放, 保持通风, 用电符合防火规定。不准在结构工程内、 库房内调配油漆、 稀料。
10、 结构工程内不准作为仓库使用, 不准存放易燃、 可燃材料, 因施工需要进入结构工程内的可燃材料, 要根据工程计划限量进入并应采取可靠的防火措施。
11、 施工现场严禁吸烟。必要时, 应设有防火措施的吸烟室。
12、 氧气瓶、 乙炔瓶( 罐) 工作间距不小于5米, 两瓶同明火作业距离不小于10米。禁止在工程内使用液化石油气”钢瓶”、 乙炔发生器作业。
13、 在施工过程要坚持防火安全交底制度。特别在进行电气焊、 油漆粉刷或从事防水等危险作业时, 要有具体防火要求。
14、 施工现场的有害材料不准在现场随意焚烧, 要集中起来及时处理。
15、 大批量的装修材料需进行切割时, 应搭设封闭的加工棚, 集中进行加工。
四、 节约环保措施
1、 准确计算材料耗用量, 按须领用, 减少人为损耗。
2、 做好”三废”不可回收废物的定点、 定时处理工作。
3、 做好产品保护, 减少返工。
