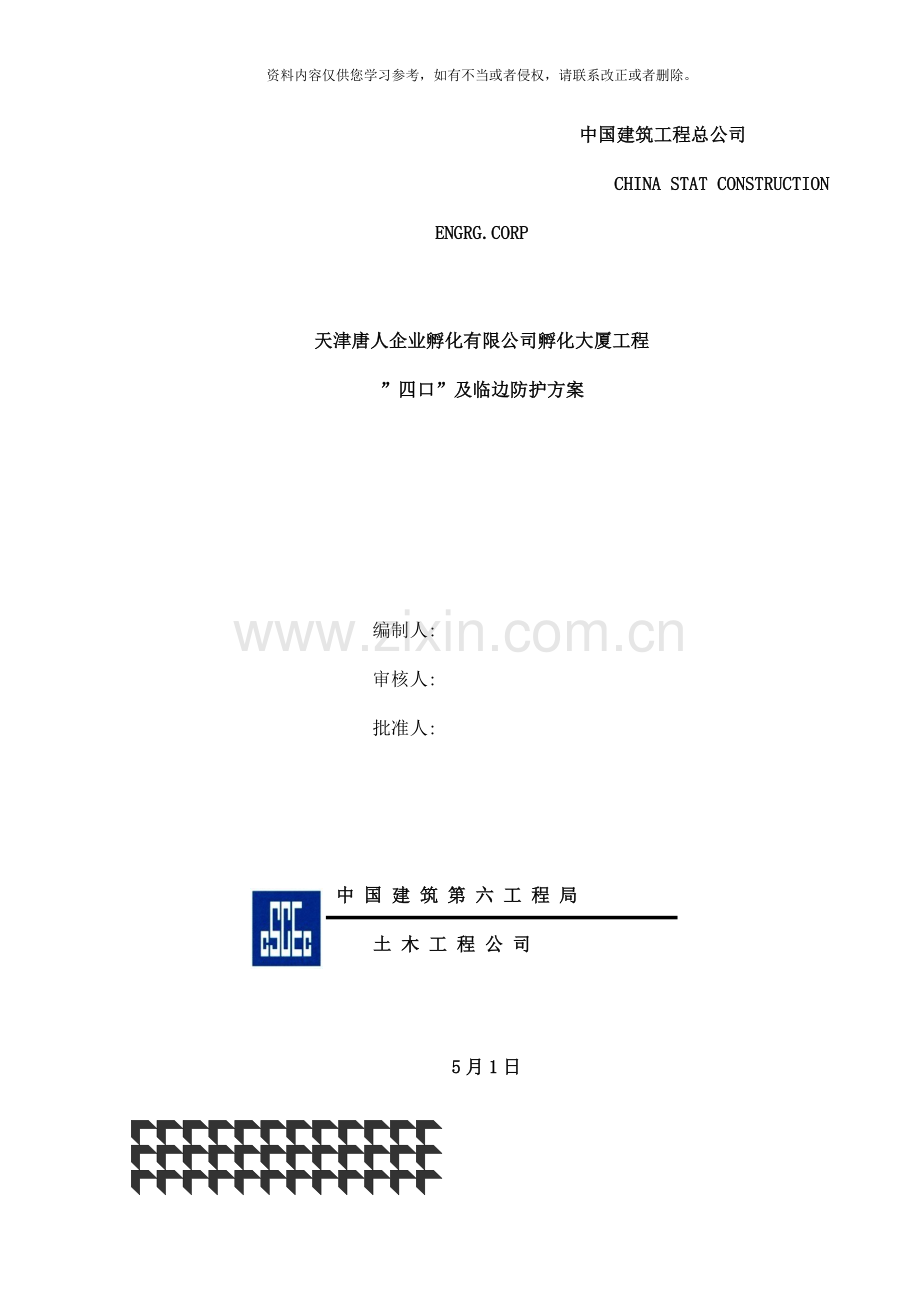

中国建筑工程总公司
CHINA STAT CONSTRUCTION ENGRG.CORP

天津唐人企业孵化有限公司孵化大厦工程
”四口”及临边防护方案

编制人:
审核人:
批准人:

中 国 建 筑 第 六 工 程 局
土 木 工 程 公 司

5月1日

一．工程概况
该工程为天津唐人企业孵化有限公司孵化大厦一工程, 位于塘沽天津经济技术开发区内, 北侧为第六大街, 该工程建设单位为天津唐人企业孵化有限公司, 设计单位为天津华厦建筑设计有限公司, 监理单位为天津泰达国际咨询监理公司, 施工单位为中国建筑第六工程局土木工程公司, 监督单位为天津开发区质量监督站。该工程建设工期为 3月6日至 10月31日, 日历总天数为240天, 该工程要求质量等级为国家验收规范合格标准。
该工程为钢结构厂房工程, 厂房建筑面积为24082.41平米, 占地面积为5464.88平米, 该建筑物长为148.56m, 宽为36.36m, 建筑总高度为24.300m, 室内外高差为450mm, 该工程层数为五层, 局部为六层, 一层层高为5m, 二层层高为3.9m, 三、 四、 五层层高为3.6m, 六层层高为4.2m。
二．”四口”防护措施
”四口”主要指楼梯口、 电梯井口、 预留洞口、 通道口等各种洞口。
( 一) 楼梯口、 电梯井口的防护
1．《建筑施工高处作业安全技术规范》规定: 进行洞口作业以及因工程工序需要而产生的, 使人与物有坠落危险或危及人身安全的其它洞口进行高处作业时, 必须按规定设置防护措施。
2．楼梯口应设置防护栏杆; 电梯井口除设置固定栅门外还应在电梯井内每隔两层( 间距不大于10m) 设置一道安全平网。平网内无杂物, 网与井壁间隙不大于10cm。当防护高度超过一个标准层时, 不得采用脚手板等硬质材料做水平防护。
3．门栅采用φ14钢筋焊接, 门栅高度为1.0m, 宽度根据电梯井门洞口宽度的大小确定, 采用两栅平开, 门栅网格的间距不应大于15cm。
4．防护栏杆采用脚手架钢管, 高度1.0-1.2m, 立杆间距不大于2.5m, 栏杆设两道横杆, 顶层设置一道, 中间0.5-0.6m设置一道, 立杆采用与钢结构梁上翼缘板焊接牢固。防护栏杆、 防护栅门应符合规范规定, 整齐牢固, 与现场规范化管理相适应, 如果现场有条件, 防护工具最好形成工具化、 定型化, 要安全可靠、 整齐美观, 周转使用。
( 二) 预留洞口、 坑、 井的防护
1．按照《建筑施工高处作业安全技术规范》规定: 对孔洞口( 水平孔洞短边尺寸大于2.5cm的, 竖向孔洞高度大于75cm的) 都要进行防护。
2．各类洞口的防护具体做法, 应针对洞口大小及作业条件进行防护, 最好形成定型化防护用具, 不允许由作业人员随意找材料盖上的临时做法, 防止由于不严密不牢固而存在事故隐患。
3．较小的洞口可临时砌死或用定型盖板盖严; 较大的洞口可采用贯穿于混凝土板内的钢筋构成防护网, 上面满铺竹笆或脚手板; 边长在1.5m以上的洞口, 张挂安全平网并在四周设防护栏杆。
4．楼板、 屋面和平台等面上短边尺寸为2.5cm-25cm 的洞口, 必须设坚实盖板并固定牢靠。　
5．25×25cm-50×50cm 的洞口, 必须设置固定盖板, 保持四周搁置均衡, 并有固定其位置的措施。　
6．50×50cm-150×150cm 的洞口, 必须预埋通长钢筋网片, 纵横钢筋间距不得大于15cm。或满铺脚手板, 脚手板应绑扎固定, 任何人未经许可不得随意移动。　
7．150×150cm 以上洞口, 四周必须搭设围护架, 并设双道防护栏杆, 洞口中间支挂水平安全网, 网的四周要拴挂牢固、 严密。　
8．位于车辆行驶道路旁的洞口、 深沟、 管道、 坑、 槽等, 所加盖板应能承受不小于当地额定卡车后轮有效承载力2 倍的荷载。　
9．墙面等处的竖向洞口, 凡落地的洞口应设置防护门或绑防护栏杆, 下设挡脚板, 张挂警示标识。
( 三) 通道口防护
1．在建工程地面入口处和在施工程人员流动密集的通道上方, , 应设置防护棚, 防止因落物产生的物体打击事故,
2．防护棚顶部材料可采用5cm后木板或相当于5cm后木板强度的其它材料, 两侧应沿栏杆架用密目式安全网封严。出入口处防护棚的长度应视建筑物的高度而定, 符合坠落半径的尺寸要求。
建筑高度h=2~5m时, 坠落半径R为2m;
h=5~15m时, 坠落半径R为3m;
h=15~30m时, 坠落半径R为4m;
h＞30m时, 坠落半径R为5m以上。
3．当使用竹笆等强度较低材料时, 应采用双层防护棚, 以使落物达到缓冲。
4．防护棚上部严禁堆放材料, 若因场地狭小, 防护棚兼作物料堆放架时, 必须经计算确定, 按设计图纸验收。
三．临边防护措施
1．《建筑施工高处作业安全技术规范》规定: 施工现场中, 工作面边沿无防护设施或围护设施高度低于80cm, 都要按规定搭设临边防护栏杆。
2．临边防护栏杆搭设要求:
( 1) 防护栏杆由上、 下两道横杆及栏杆立柱组成, 上杆离地高度为1.0-1.2m, 下杆离地高度为0.5-0.6m, 横杆长度大于2m时, 必须加设栏杆柱。
( 2) 栏杆柱的固定及其与横杆的连接, 其整体构造应使防护栏杆在上杆任何处, 能经受任何方向的1000KN外力。
( 3) 防护栏杆必须自上而下用密目网封闭, 或在栏杆下边设置严密固定的高度不低于18cm的挡脚板。
( 4) 当临边外侧临街时, 除设置防护栏杆外, 敞口立面必须采取满挂密目网做全封闭处理。
3．尚未安装栏杆或挡脚板的阳台周边、 无外架防护的屋面周、 框架结构楼层周边、 雨蓬与挑檐边、 水箱与水塔周边、 斜道两侧边、 卸料平台外侧边, 必须设置1.2m 高的两道护身栏杆并设置高度不低于18cm 的固定挡脚板或搭设固定的立网防护。　
4．护栏除经设计计算外, 横杆长度大于2m 时, 必须加设栏杆柱, 栏杆柱的固定及其与横杆的连接, 其整体构造应在任何一处都能经受任何方向的1000N 的外力。　
5．当临边的外侧面临街道时, 除防护栏杆外, 敞口立面必须采取满挂密目安全网或其它可靠措施作全封闭处理。　
6．分层施工的楼梯口、 梯段边及休息平台处, 必须安装临时护栏, 顶层楼梯口应随工程结构进度安装正式防护栏杆。回转式楼梯间应支设首层水平安全网, 每隔4 层且不超过10m 设一道水平安全网。
