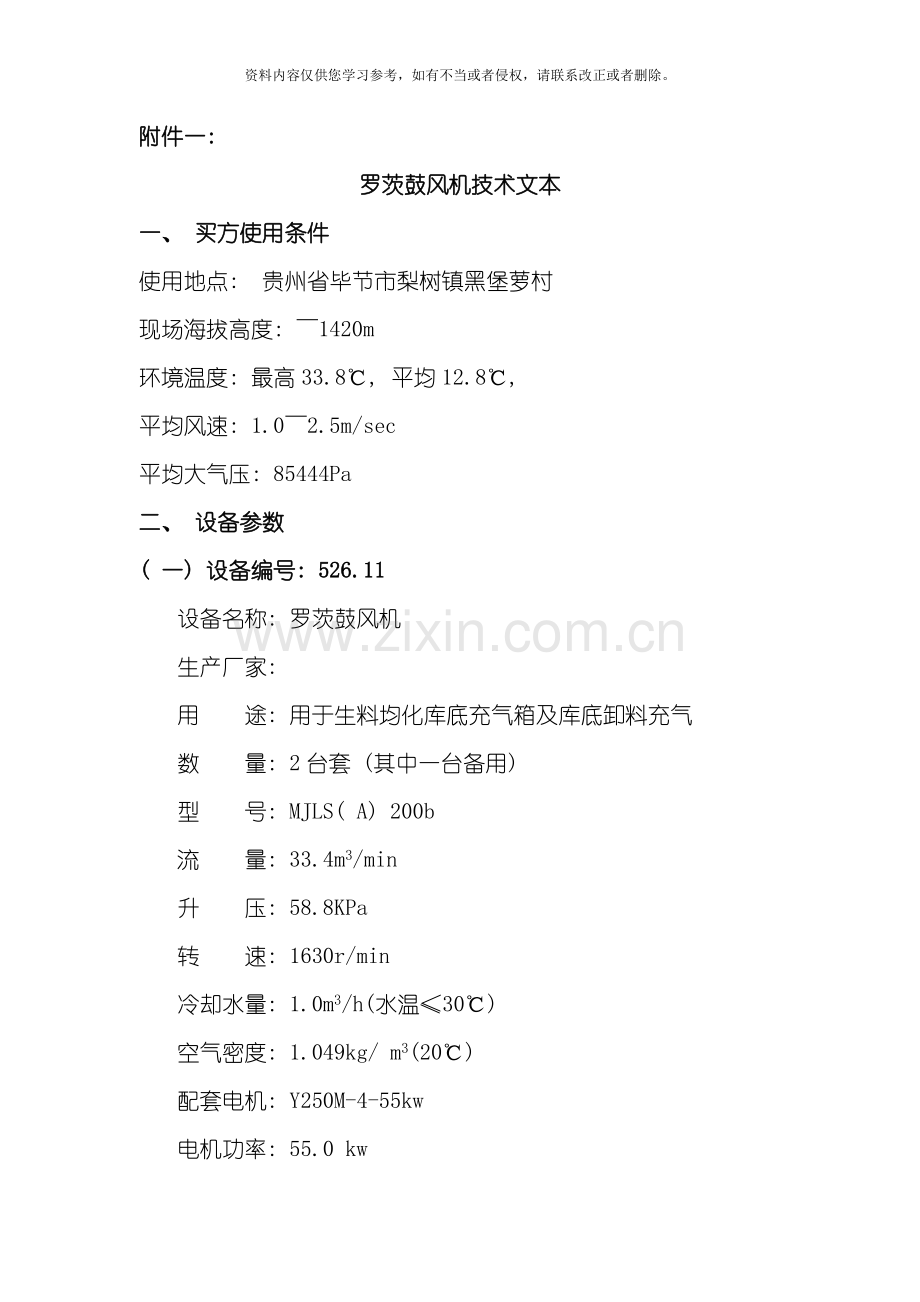

附件一:
罗茨鼓风机技术文本
一、 买方使用条件
使用地点: 贵州省毕节市梨树镇黑堡萝村
现场海拔高度: ～1420m
环境温度: 最高33.8℃ , 平均12.8℃,
平均风速: 1.0～2.5m/sec
平均大气压: 85444Pa
二、 设备参数
( 一) 设备编号: 526.11
设备名称: 罗茨鼓风机
生产厂家:
用 途: 用于生料均化库底充气箱及库底卸料充气
数 量: 2台套 (其中一台备用)
型 号: MJLS( A) 200b
流 量: 33.4m3/min
升 压: 58.8KPa
转 速: 1630r/min
冷却水量: 1.0m3/h(水温≤30℃)
空气密度: 1.049kg/ m3(20℃)
配套电机: Y250M-4-55kw
电机功率: 55.0 kw

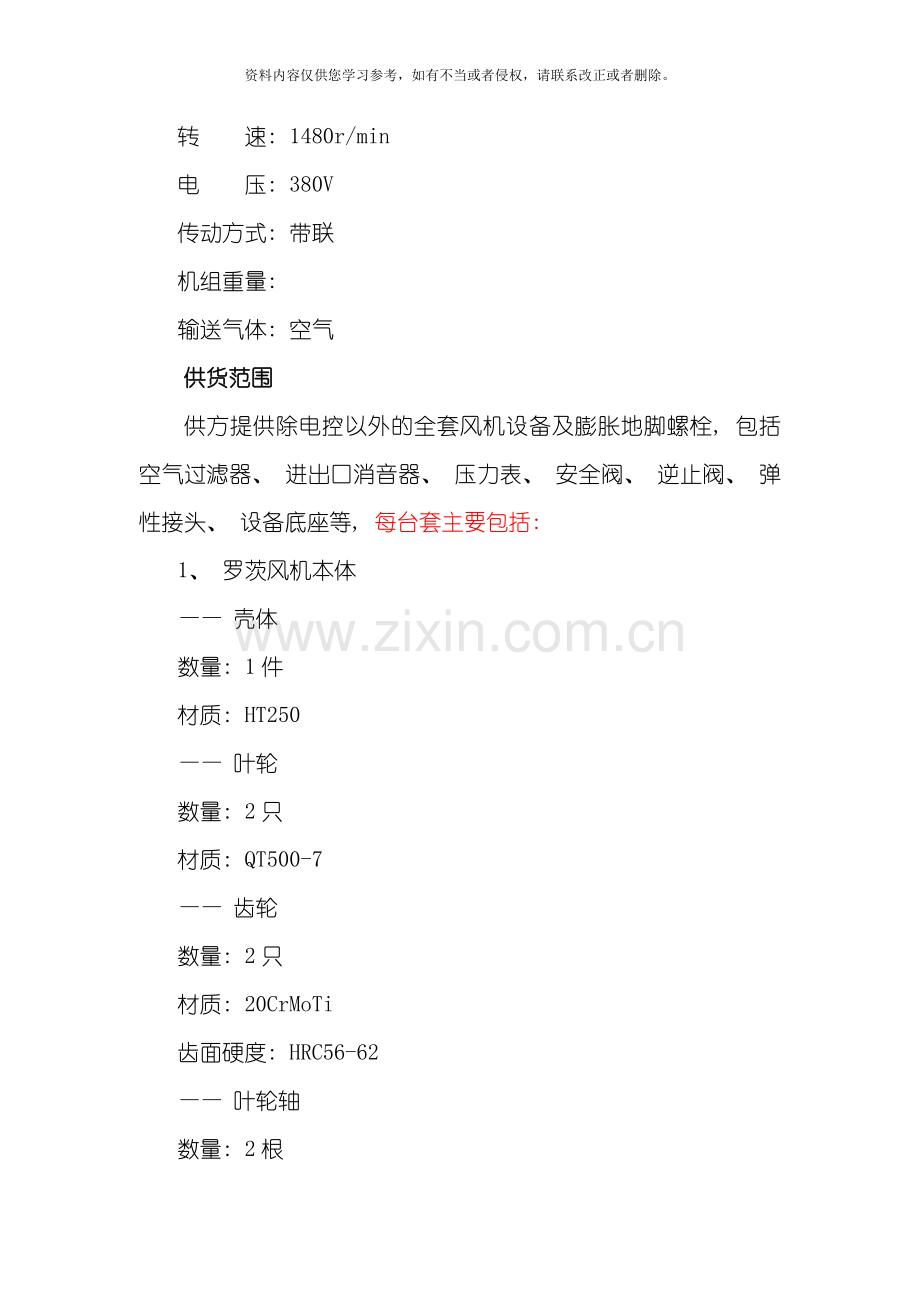

转 速: 1480r/min
电 压: 380V
传动方式: 带联
机组重量:
输送气体: 空气
供货范围
供方提供除电控以外的全套风机设备及膨胀地脚螺栓, 包括空气过滤器、 进出口消音器、 压力表、 安全阀、 逆止阀、 弹性接头、 设备底座等, 每台套主要包括:
1、 罗茨风机本体
—— 壳体
数量: 1件
材质: HT250
—— 叶轮
数量: 2只
材质: QT500-7
—— 齿轮
数量: 2只
材质: 20CrMoTi
齿面硬度: HRC56-62
—— 叶轮轴
数量: 2根

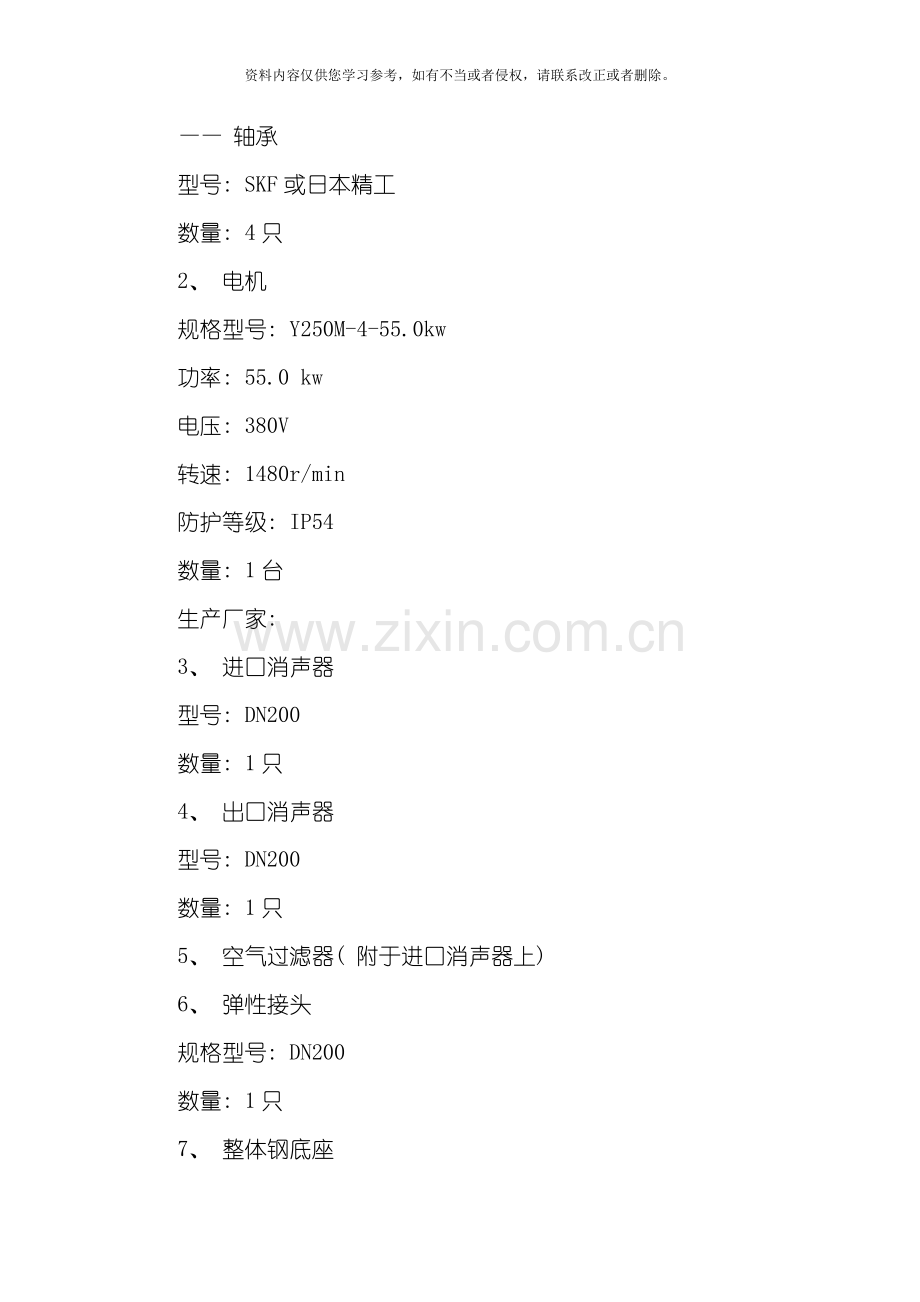

—— 轴承
型号: SKF或日本精工
数量: 4只
2、 电机
规格型号: Y250M-4-55.0kw
功率: 55.0 kw
电压: 380V
转速: 1480r/min
防护等级: IP54
数量: 1台
生产厂家:
3、 进口消声器
型号: DN200
数量: 1只
4、 出口消声器
型号: DN200
数量: 1只
5、 空气过滤器( 附于进口消声器上)
6、 弹性接头
规格型号: DN200
数量: 1只
7、 整体钢底座
数量: 1件
8、 地脚螺栓
数量: 全套
9、 安全阀
规格型号: A27W-1T
数量: 1只
10、 逆止阀
规格型号: DN200
数量: 1只
11、 压力表
规格型号: Y60-0-0.1MPa
数量: 1只
12、 防护罩
规格型号:
数量: 1只
13、 传动皮带( 齿型窄V带)
规格型号:
数量: 1套
14、 皮带轮
数量: 1套
15、 三通管:
数量: 1只
( 二) 、 设备编号: 526.12
设备名称: 罗茨鼓风机
生产厂家:
用 途: 用于生料标准仓底充气箱及仓底卸料充气
数 量: 1台套
型 号: MJLS( A) 200b
流 量: 33.4m3/min
升 压: 58.8KPa
转 速: 1630r/min
冷却水量: 1.0m3/h(水温≤30℃)
空气密度: 1.049kg/ m3(20℃)
配套电机: Y250M-4-55kw
电机功率: 55.0 kw
转 速: 1480r/min
电 压: 380V
传动方式: 带联
机组重量:
输送气体: 空气
供货范围
供方提供除电控以外的全套风机设备及膨胀地脚螺栓, 包括空气过滤器、 进出口消音器、 压力表、 安全阀、 逆止阀、 弹性接头、 设备底座等, 每台套主要包括:
1、 罗茨风机本体
—— 壳体
数量: 1件
材质: HT250
—— 叶轮
数量: 2只
材质: QT500-7
—— 齿轮
数量: 2只
材质: 20CrMoTi
齿面硬度: HRC56-62
—— 叶轮轴
数量: 2根
—— 轴承
型号: SKF或日本精工
数量: 4只
2、 电机
规格型号: Y250M-4-55.0kw
功率: 55.0 kw
电压: 380V
转速: 1480r/min
防护等级: IP54
数量: 1台
生产厂家:
3、 进口消声器
型号: DN200
数量: 1只
4、 出口消声器
型号: DN200
数量: 1只
5、 空气过滤器( 附于进口消声器上)
6、 弹性接头
规格型号: DN200
数量: 1只
7、 整体钢底座
数量: 1件
8、 地脚螺栓
数量: 全套
9、 安全阀
规格型号: A27W-1T
数量: 1只
10、 逆止阀
规格型号: DN200
数量: 1只
11、 压力表
规格型号: Y60-0-0.1MPa
数量: 1只
12、 防护罩
规格型号:
数量: 1只
13、 传动皮带( 齿型窄V带)
规格型号:
数量: 1套
14、 皮带轮
数量: 1套
15、 三通管:
数量: 1只

( 三) 设备编号: 531.03
设备名称: 罗茨鼓风机
生产厂家:
用 途: 窑头一次风机
数 量: 2台套 (其中一台备用)
型 号: PJL400( 直联传动)
流 量: 114m3/min
升 压: 29.4KPa
转 速: 730r/min
冷却水量: 1.0m3/h(水温≤30℃)
空气密度: 1.049kg/ m3(20℃)
配套电机: YVP315M2-8-90kw( 变频调速)
电机功率: 90kw
电 压: 380V
传动方式: 直联
机组重量:
输送气体: 空气
供货范围
供方提供除电控以外的全套风机设备及膨胀地脚螺栓, 包括空气过滤器、 进出口消音器、 压力表、 安全阀、 逆止阀、 弹性接头、 设备底座等, 每台套主要包括:
1、 罗茨风机本体
—— 壳体
数量: 1件
材质: HT250
—— 叶轮
数量: 2只
材质: QT500-7
—— 齿轮
数量: 2只
材质: 20CrMoTi
齿面硬度: HRC56-62
—— 叶轮轴
数量: 2根
—— 轴承
型号: SKF或日本精工
数量: 4只
2、 电机( 变频调速)
规格型号: YVP315M2-8-90kw
功率: 90kw
电压: 380V
转速: 740r/min
防护等级: IP54
数量: 1台
生产厂家:
3、 进口消声器
型号: DN400
数量: 1只
4、 出口消声器
型号: DN400
数量: 1只
5、 空气过滤器( 附于进口消声器上)
6、 弹性接头
规格型号: DN400
数量: 1只
7、 整体钢底座
数量: 1件
8、 地脚螺栓
数量: 全套
9、 安全阀
规格型号: A27W-1T
数量: 1只
10、 逆止阀
规格型号: DN400
数量: 1只
11、 闸阀
规格型号: Z45T-10, DN400
数量: 1只
12、 压力表
规格型号: Y60-0-0.1MPa
数量: 1只
13、 防护罩
规格型号:
数量: 1只
14、 皮带( 齿型窄V带)
规格型号:
数量: 1套
15、 皮带轮
数量: 1套
16、 三通管:
数量: 1只
( 四) 设备编号: 546.14
设备名称: 罗茨鼓风机
生产厂家:
用 途: 窑头输送煤粉
数 量: 2台套(其中一台备用)
型 号: JTS-250型( 三叶成组型)
流 量: 55.4m3/min
升 压: 49.0KPa( 注: 罗茨风机最终流量和风压待煤粉计量秤及输送系统确定后, 由煤粉计量秤制造厂复核并确定。)
转 速: 1350r/min
冷却水量: 1.0m3/h(水温≤30℃)
空气密度: 1.049kg/ m3(20℃)
配套电机: YTSP280S-4-75kw (变频调速)
电机功率: 75kw
转 速: 1480r/min
电 压: 380V
传动方式: 带联
机组重量:
输送气体: 空气
供货范围
供方提供除电控以外的全套风机设备及膨胀地脚螺栓, 包括空气过滤器、 进出口消音器、 压力表、 安全阀、 逆止阀、 弹性接头、 设备底座等, 每台套主要包括:
1、 罗茨风机本体
—— 壳体
数量: 1件
材质: HT250
—— 叶轮
数量: 2只
材质: QT500-7
—— 齿轮
数量: 2只
材质: 20CrMoTi
齿面硬度: HRC56-62
—— 叶轮轴
数量: 2根
—— 轴承
型号: SKF或日本精工
数量: 4只
2、 电机
规格型号: YTSP280S-4-75kw ( 变频调速)
功率: 75kw
电压: 380V
转速: 1480r/min
防护等级: IP54
数量: 1台
生产厂家:
3、 进口消声器
规格型号: DN250
数量: 1只
4、 出口消声器
规格型号: DN250
数量: 1只
5、 空气过滤器( 附于进口消声器上)
6、 弹性接头
规格型号: DN250
数量: 1只
7、 整体钢底座
数量: 1件
8、 地脚螺栓
数量: 全套
9、 安全阀
规格型号: A27W-1T
数量: 1只
10、 逆止阀
规格型号: DN250
数量: 1只
11、 压力表
规格型号: Y60-0-0.1MPa
数量: 1只
12、 防护罩
规格型号:
数量: 1只
13、 传动皮带( 齿型窄V带)
规格型号:
数量: 1套
14、 皮带轮
数量: 1套
15、 三通管:
数量: 1只

( 五) 设备编号: 546.16
设备名称: 罗茨鼓风机
生产厂家:
用 途: 用于分解炉输送煤粉
数 量: 2台套(其中一台备用)
型 号: JAS-250型( 三叶成组型)
流 量: 85.6m3/min
升 压: 58.8KPa( 注: 罗茨风机最终流量和风压待煤粉计量秤及输送系统确定后, 由煤粉计量秤制造厂复核并确定。)
转 速: 1350r/min
冷却水量: 1.0m3/h(水温≤30℃)
空气密度: 1.049kg/ m3(20℃)
配套电机: YTSP315M1-4-132kw (变频调速)
电机功率: 132kw
转 速: 1480r/min
电 压: 380V
传动方式: 带联
机组重量:
输送气体: 空气
供货范围
供方提供除电控以外的全套风机设备及膨胀地脚螺栓, 包括空气过滤器、 进出口消音器、 压力表、 安全阀、 逆止阀、 弹性接头、 设备底座等, 每台套主要包括:
1、 罗茨风机本体
—— 壳体
数量: 1件
材质: HT250
—— 叶轮
数量: 2只
材质: QT500-7
—— 齿轮
数量: 2只
材质: 20CrMoTi
齿面硬度: HRC56-62
—— 叶轮轴
数量: 2根
—— 轴承
型号: SKF或日本精工
数量: 4只
2、 电机
规格型号: YTSP315M1-4-132kw ( 变频调速)
功率: 132kw
电压: 380V
转速: 1480r/min
防护等级: IP54
数量: 1台
生产厂家:
3、 进口消声器
规格型号: DN250
数量: 1只
4、 出口消声器
规格型号: DN250
数量: 1只
5、 空气过滤器( 附于进口消声器上)
6、 弹性接头
规格型号: DN250
数量: 1只
7、 整体钢底座
数量: 1件
8、 地脚螺栓
数量: 全套
9、 安全阀
规格型号: A27W-1T
数量: 1只
10、 逆止阀
规格型号: DN250
数量: 1只
11、 压力表
规格型号: Y60-0-0.1MPa
数量: 1只
12、 防护罩
规格型号:
数量: 1只
13、 传动皮带( 齿型窄V带)
规格型号:
数量: 1套
14、 皮带轮
数量: 1套
15、 三通管:
数量: 1只

六) 设备编号: 568.52
设备名称: 罗茨鼓风机
生产厂家:
用 途: 用于粉煤灰库底充气及卸料
数 量: 2台套
型 号: MJLS( A) 100a
流 量: 5.96m3/min
升 压: 29.4KPa
转 速: 1750r/min
空气密度: 1.049kg/ m3(20℃)
配套电机: Y132S-4-5.5kw
电机功率: 5.5kw
转 速: 1440r/min
电 压: 380V
传动方式: 带联
机组重量:
输送气体: 空气
供货范围
供方提供除电控以外的全套风机设备及膨胀地脚螺栓, 包括空气过滤器、 进出口消音器、 压力表、 安全阀、 逆止阀、 弹性接头、 设备底座等, 每台套主要包括:
1、 罗茨风机本体
—— 壳体
数量: 1件
材质: HT250
—— 叶轮
数量: 2只
材质: QT500-7
—— 齿轮
数量: 2只
材质: 20CrMoTi
齿面硬度: HRC56-62
—— 叶轮轴
数量: 2根
—— 轴承
型号: SKF或日本精工
数量: 4只
2、 电机
规格型号: Y132S-4-5.5kw
功率: 5.5kw
电压: 380V
转速: 1440r/min
防护等级: IP54
数量: 1台
生产厂家:
3、 进口消声器
规格型号: DN100
数量: 1只
4、 出口消声器
规格型号: DN100
数量: 1只
5、 空气过滤器( 附于进口消声器上)
6、 弹性接头
规格型号: DN100
数量: 1只
7、 整体钢底座
数量: 1件
8、 地脚螺栓
数量: 全套
9、 安全阀
规格型号: A27W-1T
数量: 1只
10、 逆止阀
规格型号: DN100
数量: 1只
11、 压力表
规格型号: Y60-0-0.1MPa
数量: 1只
12、 防护罩
规格型号:
数量: 1只
13、 传动皮带(齿型窄V带)
规格型号:
数量: 1套
14、 皮带轮
数量: 1套
15、 三通管:
数量: 1只

( 七) 设备编号: 569.13
设备名称: 罗茨鼓风机
生产厂家:
用 途: 用于水泥库底卸料及中心室充气
数 量: 4台套
型 号: MJLS( A) 150b
流 量: 19.0m3/min
升 压: 58.8KPa
转 速: 1750r/min
冷却水量: 1.0m3/h(水温≤30℃)
空气密度: 1.049kg/ m3(20℃)
配套电机: Y200L-4-30kw
电机功率: 30kw
转 速: 1470r/min
电 压: 380V
传动方式: 带联
机组重量:
输送气体: 空气
供货范围
供方提供除电控以外的全套风机设备及膨胀地脚螺栓, 包括空气过滤器、 进出口消音器、 压力表、 安全阀、 逆止阀、 弹性接头、 设备底座等, 每台套主要包括:
1、 罗茨风机本体
—— 壳体
数量: 1件
材质: HT250
—— 叶轮
数量: 2只
材质: QT500-7
—— 齿轮
数量: 2只
材质: 20CrMoTi
齿面硬度: HRC56-62
—— 叶轮轴
数量: 2根
—— 轴承
型号: SKF或日本精工
数量: 4只
2、 电机
规格型号: Y200L-4-30kw
功率: 30kw
电压: 380V
转速: 1450r/min
防护等级: IP54
数量: 1台
生产厂家:
3、 进口消声器
规格型号: DN150
数量: 1只
4、 出口消声器
规格型号: DN150
数量: 1只
5、 空气过滤器( 附于进口消声器上)
6、 弹性接头
规格型号: DN150
数量: 1只
7、 整体钢底座
数量: 1件
8、 地脚螺栓
数量: 全套
9、 安全阀
规格型号: A27W-1T
数量: 1只
10、 逆止阀
规格型号: DN150
数量: 1只
11、 压力表
规格型号: Y60-0-0.1MPa
数量: 1只
12、 防护罩
规格型号:
数量: 1只
13、 传动皮带(齿型窄V带)
规格型号:
数量: 1套
14、 皮带轮
数量: 1套
15、 三通管:
数量: 1只

( 八) 设备编号: 569.14
设备名称: 罗茨鼓风机
生产厂家:
用 途: 用于水泥库底环形轮吹区充气
数 量: 4台套
型 号: MJLS( A) 150b
流 量: 10.8m3/min
升 压: 58.8KPa
转 速: 1170r/min
冷却水量: 1.0m3/h(水温≤30℃)
空气密度: 1.049kg/ m3(20℃)
配套电机: Y180L-4-22kw
电机功率: 22kw
转 速: 1470r/min
电 压: 380V
传动方式: 带联
机组重量:
输送气体: 空气
供货范围
供方提供除电控以外的全套风机设备及膨胀地脚螺栓, 包括空气过滤器、 进出口消音器、 压力表、 安全阀、 逆止阀、 弹性接头、 设备底座等, 每台套主要包括:
1、 罗茨风机本体
—— 壳体
数量: 1件
材质: HT250
—— 叶轮
数量: 2只
材质: QT500-7
—— 齿轮
数量: 2只
材质: 20CrMoTi
齿面硬度: HRC56-62
—— 叶轮轴
数量: 2根
—— 轴承
型号: SKF或日本精工
数量: 4只
2、 电机
规格型号: Y180L-4-22kw
功率: 22kw
电压: 380V
转速: 1470r/min
防护等级: IP54
数量: 1台
生产厂家:
3、 进口消声器
规格型号: DN150
数量: 1只
4、 出口消声器
规格型号: DN150
数量: 1只
5、 空气过滤器( 附于进口消声器上)
6、 弹性接头
规格型号: DN150
数量: 1只
7、 整体钢底座
数量: 1件
8、 地脚螺栓
数量: 全套
9、 安全阀
规格型号: A27W-1T
数量: 1只
10、 逆止阀
规格型号: DN150
数量: 1只
11、 压力表
规格型号: Y60-0-0.1MPa
数量: 1只
12、 防护罩
规格型号:
数量: 1只
13、 传动皮带(齿型窄V带)
规格型号:
数量: 1套
14、 皮带轮
数量: 1套
15、 三通管:
数量: 1只

( 九) 设备编号: 569.18
设备名称: 罗茨鼓风机
生产厂家:
用 途: 用于水泥库侧散装
数 量: 4台套
型 号: MJLS(A)125b
流 量: 7.79m3/min
升 压: 29.4KPa
转 速: 1450r/min
空气密度: 1.049kg/ m3(20℃)
配套电机: Y132M-4-7.5kw
电机功率: 7.5kw
转 速: 1440r/min
电 压: 380V
传动方式: 带联
机组重量:
输送气体: 空气
供货范围
供方提供除电控以外的全套风机设备及膨胀地脚螺栓, 包括空气过滤器、 进出口消音器、 压力表、 安全阀、 逆止阀、 弹性接头、 设备底座等, 每台套主要包括:
1、 罗茨风机本体
—— 壳体
数量: 1件
材质: HT250
—— 叶轮
数量: 2只
材质: QT500-7
—— 齿轮
数量: 2只
材质: 20CrMoTi
齿面硬度: HRC56-62
—— 叶轮轴
数量: 2根
—— 轴承
型号: SKF或日本精工
数量: 4只
2、 电机
规格型号: Y132M-4-7.5kw
功率: 7.5kw
电压: 380V
转速: 1440r/min
防护等级: IP54
数量: 1台
生产厂家:
3、 进口消声器
规格型号: DN125
数量: 1只
4、 出口消声器
规格型号: DN125
数量: 1只
5、 空气过滤器( 附于进口消声器上)
6、 弹性接头
规格型号: DN125
数量: 1只
7、 整体钢底座
数量: 1件
8、 地脚螺栓
数量: 全套
9、 安全阀
规格型号: A27W-1T
数量: 1只
10、 逆止阀
规格型号: DN125
数量: 1只
11、 压力表
规格型号: Y60-0-0.1MPa
数量: 1只
12、 防护罩
规格型号:
数量: 1只
13、 传动皮带( 齿型窄V带)
规格型号:
数量: 1套
14、 皮带轮
数量: 1套
15、 三通管:
数量: 1只
三、 制造标准和主要技术要求
1、 罗茨风机制造标准执行JB/T8941.1-1999《一般用途罗茨风机技术条件》、 JB/T8941.2-1999《一般用途罗茨风机性能试验方法技术》。
2、 除按上述规格型号、 标准及技术性能制造外, 供需双方规定如下约定:
( 1) 供方应完成对设备( 含外购件) 的最终油漆, 其外观的色标要求为:
风机: B04银灰色 电机: B04银灰色
( 2) 供方应在设备上标出设备编号, 具体编号详见技术文本。其中电机编号在风机编号之后加”M”字样。
( 3) 罗茨鼓风机应按整机使用寿命不少于 和第一次大修前安全运行间不少于15000小时进行设计。
( 4) 齿轮寿命不少于25000小时。
( 5) 风机不漏油。
( 6) 罗茨风机实际风量不小于技术文本所指明的数值。
四、 质量检查
以下主要零部件的自检记录, 供方必须提供需方:
( 1) 壳体、 叶轮轴、 叶轮、 齿轮材质化学成分及机械性能检测;
( 2) 风机叶轮与壳体各相关部位间隙检测;
( 3) 风机振动检测;
( 4) 性能测试记录;
( 5) 在试运行时, 轴承温度检测。
以上自检项目仅是整个质量检验中的一部分, 必须检测。且须将检测记录提供给需方, 除此以外供方仍需进行保证工序质量的其它质检项目的检测。
五、 供方提供的技术资料及时间
1、 风机外形图、 平面基础图( 含载荷) ( 每种型号) 5份
2、 风机安装、 使用说明书( 每种型号) 5份
3、 间隙、 振动、 性能检验纪录( 每台套) 2份
4、 风机性能曲线、 消声器、 空气过滤器资料( 每种型号) 2份
5、 产品合格证( 含外购件) ( 每台套) 1份
6、 装箱单( 每台套) 2份
以上资料中, 第1项在合同生效后一周内供方提供给需方一式两份, 其余随产品发货时提供给需方。
附件二:

供方随机免费提供的备品配件清单( 每台套)

序号
备件名称
型号规格
数量
备注
1
止动垫圈

1套( 计5只)

2
骨架油封

1套( 计5只)

3
传动皮带( 齿型窄V带)

1套
