网络型防尾随门禁系统方案

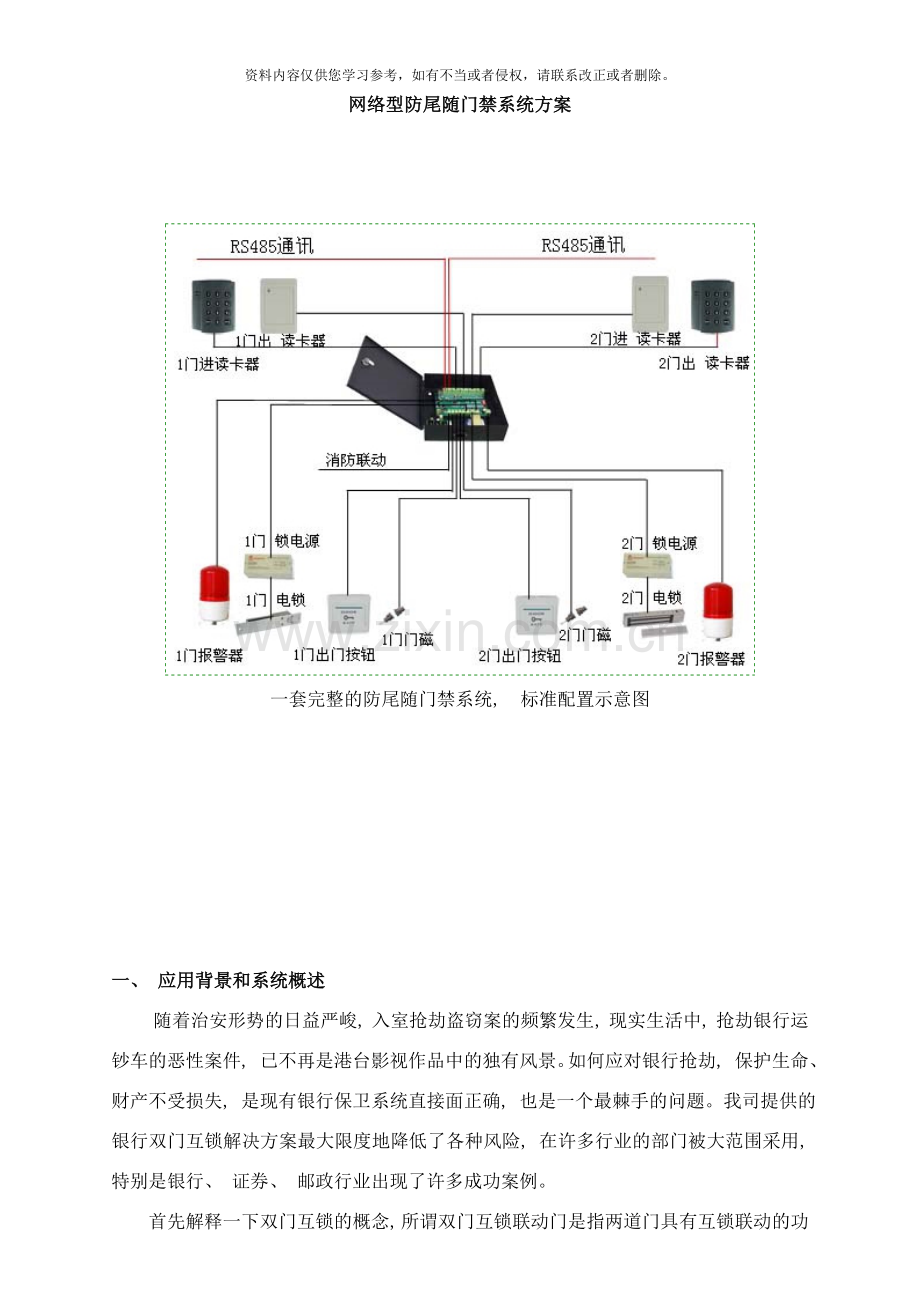

一套完整的防尾随门禁系统, 标准配置示意图

一、 应用背景和系统概述
随着治安形势的日益严峻, 入室抢劫盗窃案的频繁发生, 现实生活中, 抢劫银行运钞车的恶性案件, 已不再是港台影视作品中的独有风景。如何应对银行抢劫, 保护生命、 财产不受损失, 是现有银行保卫系统直接面正确, 也是一个最棘手的问题。我司提供的银行双门互锁解决方案最大限度地降低了各种风险, 在许多行业的部门被大范围采用, 特别是银行、 证券、 邮政行业出现了许多成功案例。
首先解释一下双门互锁的概念, 所谓双门互锁联动门是指两道门具有互锁联动的功能, 即当一道门被打开时, 另一道门将打不开, 只有当两道门关上时, 才能打开其中的任一道门。根据银行安全管理规范, 要在储蓄网点等现金柜台的进出口处必须设置两道门, 而且员工进入第一道门后必须要按照规范锁好第一道门才能进入第二道门, 如进入第一道门后没按要求关好此道门, 员工将不能进入第二道门, 这样做的目的是为了防止犯罪分子尾随作案。
银行抢劫案的发生, 一般是犯罪分子, 采用尾随或胁迫工作人员的方式进入营业内厅进行犯罪活动, 无论犯罪分子采取哪一种方式, 要想进入营业内厅, 必须先经过一至两道安全门, 如何防止犯罪的发生, 关键在于, 如何很好的控制安全门通道权限和将发生的警情迅速地传达给保卫部门或公安部门。我公司推出的门禁双门互锁, 对控制安全通道门, 有着很巧妙的设计, 它是针对犯罪分子采用尾随, 或胁迫方式, 进入营业内厅进行不法活动, 而专门研究的一种门禁安全控制器。

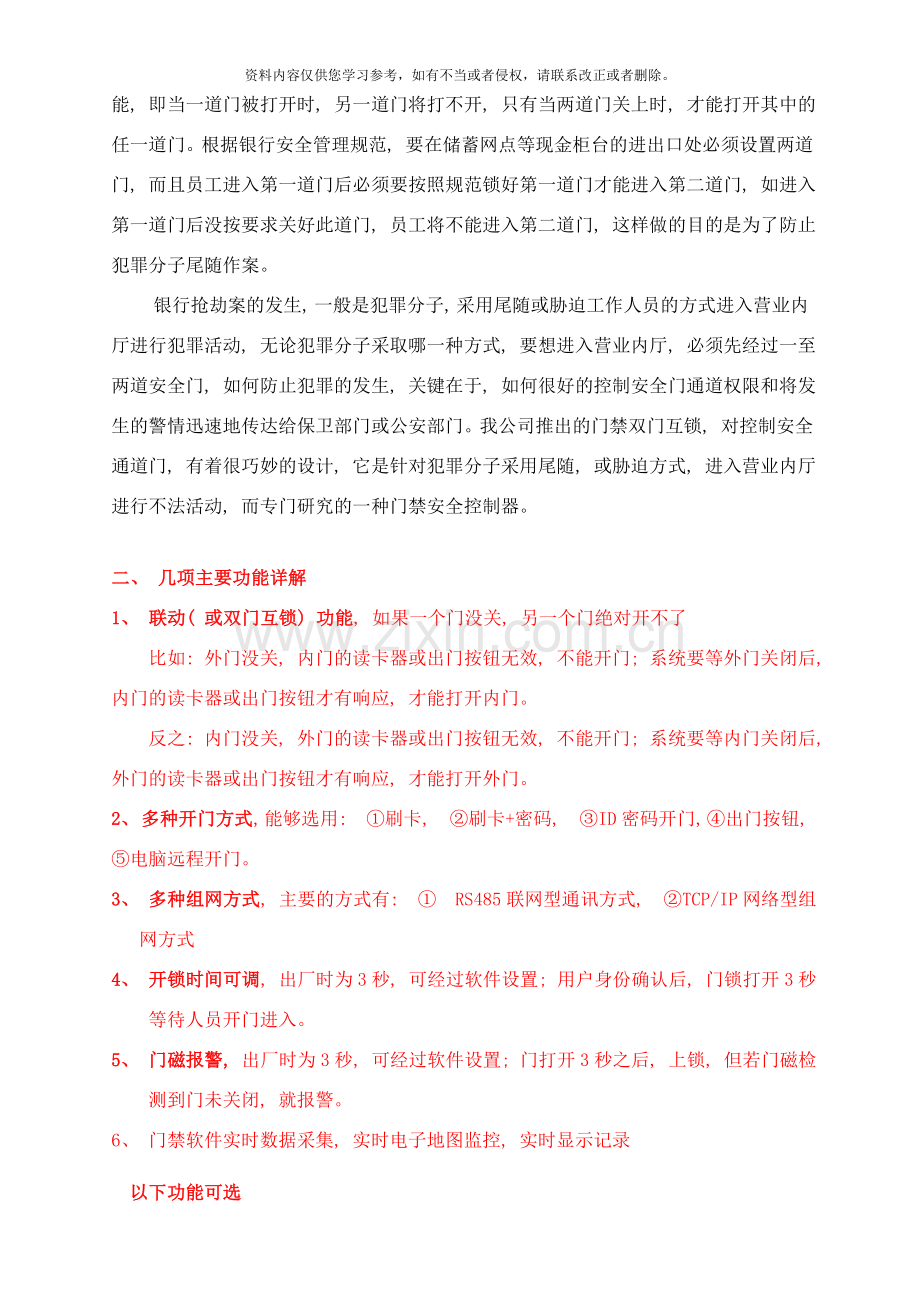

二、 几项主要功能详解
1、 联动( 或双门互锁) 功能, 如果一个门没关, 另一个门绝对开不了
比如: 外门没关, 内门的读卡器或出门按钮无效, 不能开门; 系统要等外门关闭后, 内门的读卡器或出门按钮才有响应, 才能打开内门。
反之: 内门没关, 外门的读卡器或出门按钮无效, 不能开门; 系统要等内门关闭后, 外门的读卡器或出门按钮才有响应, 才能打开外门。
2、 多种开门方式, 能够选用: ①刷卡, ②刷卡+密码, ③ID密码开门, ④出门按钮, ⑤电脑远程开门。
3、 多种组网方式, 主要的方式有: ① RS485联网型通讯方式, ②TCP/IP网络型组网方式
4、 开锁时间可调, 出厂时为3秒, 可经过软件设置; 用户身份确认后, 门锁打开3秒等待人员开门进入。
5、 门磁报警, 出厂时为3秒, 可经过软件设置; 门打开3秒之后, 上锁, 但若门磁检测到门未关闭, 就报警。
6、 门禁软件实时数据采集, 实时电子地图监控, 实时显示记录
以下功能可选
15、 防潜返功能, 有单门完全防潜返和双门部分防潜返功能,
16、 特定时间门常开/闭, 可根据人员集中流量设置多组常开门时段, 禁止进出时可设置多组常闭门时段
17、 多卡认证功能
18、 可扩展成 多门互锁功能

三、 主要设备介绍 / 安装
一套标准的双门互锁门禁系统包括以下设备: 1套门禁控制器, 2/4个密码读卡器, 2把电锁+门磁, 2个出门按钮, 五个功能按钮, 1个声光报警器和1盏走廊灯等。
1、 门禁控制器: 包含1块双门控制板SW202-fws ( 可选RS485联网或TCP/IP网络通讯方式) , 电源板、 变压器, 铁箱等
( 另外可增选语音控制板、 扬声器: 0.5W/8Ω, 灯控继电器模块、 蓄电池等配件)
控制器铁箱尺寸: 275 x 265 x 75( 材料为1.0钢板喷塑) ; 电源输出功率: 25W; 蓄电池: 4AH; 主控制板功耗(联动待机状态)<3W ; 安装在营业部内或过道天花板上。

2、 外门部分有以下设备: 一个密码读卡器; 一把电锁+门磁, 一个出门按钮
密码读卡器尺寸: 106 x 86 x 35mm , 外壳材料ABS喷油, 键盘按键使用次数>10万次, 读卡距离:10-15cm。
电锁, 请选用磁力锁或电机锁

读卡器
出门按钮
电 锁
4、 内门部分有以下设备: 一个 或者 二个读卡器, 一把电锁 + 门磁, 一个出门按钮。
与外门的配置基本一样
5、 线材选用
读卡器线: 读卡器到控制器端口之间的线, 建议用8芯屏蔽多股双绞网线( 其中三芯备用, 如果不需要读卡器声光反馈合法卡可不接蜂鸣器线) , 数据线 Data1 / Data0互为双绞, 线径建议0.5平方毫米以上, 最长不能够超过30米, 屏蔽线接控制器的GND;
按钮、 电锁线: 建议采用两芯线, 线径在1.0平方毫米以上。
RS485联网总线: 电脑到控制器, 以及控制器与控制器之间的通讯线。建议使用4芯双绞屏蔽网线。线径在0.5平方毫米以上。

四、 门禁系统使用方法
1、 刷卡进门
设置门禁控制参数和用户卡, 调试后, 在读卡器上刷卡, 用户刷卡 或 刷卡+密码 开门
网络双门控制器SW202的使用, 要先安装门禁软件,
2、 按钮出门
出内门、 外门, 按门边的出门按钮, 人员可推门经过。开门延时可设。
注1: 一个门没关, 另一个门打不开。
注2: 在用户打开门后, 必须在规定的时间内关门( 规定关门的时间, 即门磁报警时间可设) , 否则报警。
五、 网络型银行双门互锁门禁系统的配置与报价
一套标准完整的双门互锁门禁系统的配置和报价如下:
序号
项目／产品名称
描 述
型 号
数量
报 价
金 额
电脑管理中心
1.
门禁管理软件

1

2.
网络适配器(有源)
RS232/485

1

3.
发卡机
USB口
FK D
1

4.
电脑、 打印机
自配

5.
ID薄卡
0.80mm厚度
X

双门控制单元
1.
双门互锁控制器
RS485联网型
SW202-Fws
1

2.
电源板、 变压器、 铁箱
机箱电源
3.
指纹密码读卡器

1001A
2

4.
出门按钮

E6
2

5.
磁力锁

DS5207
2

6.
电锁电源
12V/3A
DY-801
2

7.
门磁

2

8.
声光报警器

2

9.
合计

以上设备是深圳交货价格, 不含税, 不含运费, 不含工程费等
交货期: 现货, 上述配置可根据实际项目的要求增减设备
