严家宅项目二结构施工方案样本.doc

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。
目 录
一、 工程概况及设计依据 2
1.1、 参建单位 2
1.2、 地理位置 2
1.3、 建筑设计 2
1.4、 结构设计 2
1.5 二结构设计 3
二、 编制依据、 范围 3
2.1方案编制依据 3
2.2方案编制范围 3
2.3相关参考规范 4
三、 施工总体施工部署 4
3.1平面布置 4
3.2施工策划 4
四、 施工流程 5
五、 主要施工方案 5
3.1 施工测量放线 5
3.2小型混凝土空心砌块墙体施工方案 6
六、 质量保证措施 9
七、 安全保证措施 11

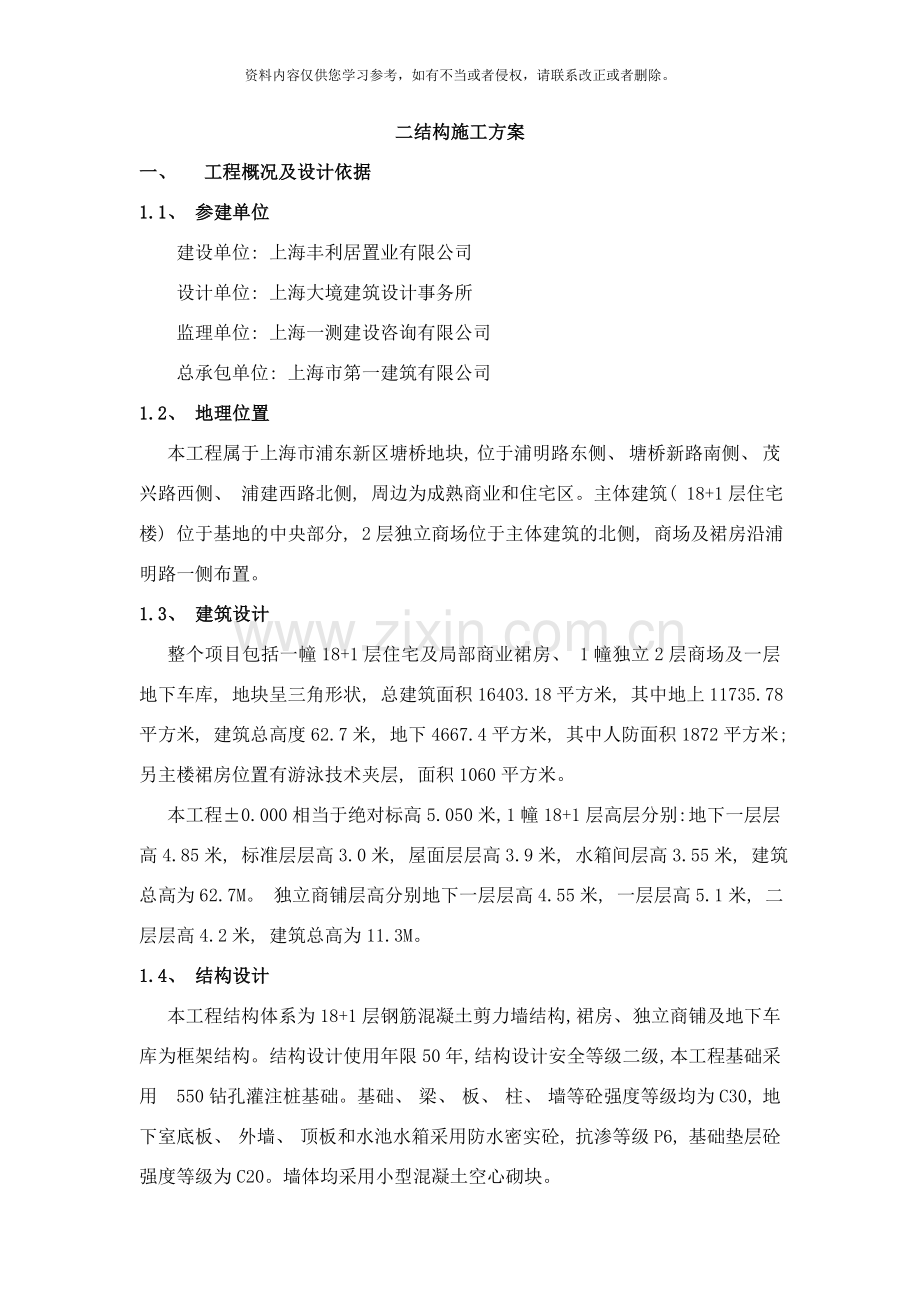

二结构施工方案
一、 工程概况及设计依据
1.1、 参建单位
建设单位: 上海丰利居置业有限公司
设计单位: 上海大境建筑设计事务所
监理单位: 上海一测建设咨询有限公司
总承包单位: 上海市第一建筑有限公司
1.2、 地理位置
本工程属于上海市浦东新区塘桥地块, 位于浦明路东侧、 塘桥新路南侧、 茂兴路西侧、 浦建西路北侧, 周边为成熟商业和住宅区。主体建筑( 18+1层住宅楼) 位于基地的中央部分, 2层独立商场位于主体建筑的北侧, 商场及裙房沿浦明路一侧布置。
1.3、 建筑设计
整个项目包括一幢18+1层住宅及局部商业裙房、 1幢独立2层商场及一层地下车库, 地块呈三角形状, 总建筑面积16403.18平方米, 其中地上11735.78平方米, 建筑总高度62.7米, 地下4667.4平方米, 其中人防面积1872平方米; 另主楼裙房位置有游泳技术夹层, 面积1060平方米。
本工程±0.000相当于绝对标高5.050米, 1幢18+1层高层分别: 地下一层层高4.85米, 标准层层高3.0米, 屋面层层高3.9米, 水箱间层高3.55米, 建筑总高为62.7M。 独立商铺层高分别地下一层层高4.55米, 一层层高5.1米, 二层层高4.2米, 建筑总高为11.3M。
1.4、 结构设计
本工程结构体系为18+1层钢筋混凝土剪力墙结构, 裙房、 独立商铺及地下车库为框架结构。结构设计使用年限50年, 结构设计安全等级二级, 本工程基础采用550钻孔灌注桩基础。基础、 梁、 板、 柱、 墙等砼强度等级均为C30, 地下室底板、 外墙、 顶板和水池水箱采用防水密实砼, 抗渗等级P6, 基础垫层砼强度等级为C20。墙体均采用小型混凝土空心砌块。
1.5 二结构设计
本工程填充墙采用混凝土小型空心砌块( 砌块MU10、 水泥砂浆M7.5) , ±0.000以下填充墙采用200厚或300厚小型混凝土空心砌块, ±0.000以上框架外墙填充墙采用200厚或300厚小型混凝土空心砌块, 内墙均采用200厚或100厚小型混凝土空心砌块; 填充墙与主体结构之间、 填充墙相互之间设置水平钢筋加固, 地下室人防区域填充墙长度大于3米设置240×( 墙厚) 构造柱, 其余区域每4米或墙高两倍距离时设置240×( 墙厚) , 以满足砌块抗震构造要求; 所有窗台设压顶, 压顶伸入墙体200, 压顶同墙宽、 厚100, 当窗台长度超过3米时设置构造柱、 柱间距小于3米; 当墙体高度超过4米时, 在墙体半高处沿墙长设置钢筋混凝土水平系梁; 本工程砌筑质量控制等级为B级。
二、 编制依据、 范围
2.1方案编制依据
◆ 业主及设计提供的施工图纸以及其它相关资料;
◆ 现场实际情况;
◆ 上海市政府有关安全、 文明施工的各项法规和规定;
◆ 现行国家及地方施工技术规范;
◆ 现行国家及地方质量验收规范;
◆ 现行国家及地方安全技术规程;
2.2方案编制范围
本方案主要为严家宅危旧房改造工程二结构施工方案, 包括砌体墙、 构造柱施工等。
2.3相关参考规范
1) 砌体工程施工质量验收规范 ( GB 50203- )
2) 沪J105、 沪G102、 06SG614-1、 03G322-1-3图集
3) 《建筑工程质量检验评定标准》( GB50301- )
4) 《建筑施工安全检查标准》( JGJ59-99)
5) 《施工现场临时用电安全技术规范》( JGJ46- )
6) 《民用建筑工程室内环境污染控制规范》( GB50325- )
7) 《施工现场安全生产保证体系》( DBJ08-903- )
8) 《建设工程施工现场供用电安全规范》( GB50194-93)
9) 《建设工程项目管理规范》( GB/T50326- )
三、 施工总体施工部署
3.1平面布置
办公区域位于工地北侧现场, 业主原已搭设一栋2层彩钢板活动房, 作为我司办公用房。施工现场西南角, 由业主原先搭设的二栋彩钢板活动房作为分包单位办公用房。
生活区域位于浦明路西面二期场地东侧, 共设置四栋工人宿舍彩钢板宿舍。并设置一层彩钢板食堂+餐厅, 一层厕所+浴室。
3.2施工策划
1、 材料堆场:
地下二结构施工时材料堆场可考虑设置在施工现场南侧材料堆场处。
2、 人员进出通道:
人员进出施工现场通道可选在裙房楼梯( DK-M~DK-N轴、 DK-6轴) 处与主楼北侧楼梯( DK-J~DK-K轴、 DK-7轴) 处, 并设置警示标志。
3、 材料吊运:
地下室区域: 经过东北侧汽车坡道将二结构材料运至地下室; 再在内部使用神仙葫芦、 劳动车等设备转进材料至各操作单元。
主楼区域: 经过人货梯运至各楼层, 内部使用劳动车等设备转进材料至各操作单元。
4、 施工照明:
二结构施工阶段在操作楼面上每30m左右设置一个灯架, 每个灯架上布置2个3.5KW镝灯以满足现场照明需要。
四、 施工流程
1) 砌块施工流程
墙体放线 → 皮数杆 → 构造柱钢筋→拉墙筋→导墙施工→砖墙砌筑( 安装埋管留孔穿插施工)
五、 主要施工方案
3.1 施工测量放线
3.1.1 轴线引测
1) 根据结构施工阶段引测的轴线进行二结构墙体的轴线弹线, 每层放线完毕后提请监理单位对轴线进行复测, 并做好控制点的保护工作。
2) 控制点复核: 针对测绘院定期对现场测量控制点、 水准点的复核结果, 专职测量员根据复核结果及时进行校核, 保证其达到本工程的测量精度要求。
3.1.2 测量仪器的选用
根据本工程结构施工测量工作内容, 在结构施工时现场主要测量仪器配备为:
J-2光学经纬仪1台( 装弯管可作垂直向上观测)
DS-3水准仪2台
50m、 30m钢卷尺各1把。
3.1.3 测量精度的控制及误差范围
每层轴线之间的偏差在5mm以内, 层高垂直偏差在5mm以内, 总高度垂直偏差在总高的千分之一以内。
3.1.4 轴线、 标高的引测
从控制点引测到底层结构柱上, 每个施工段设一个点, 作为以后向上引测的基点。采用钢卷尺从设在标高处的基准点逐层向上引入标高, 经过结构平台预留孔引测到结构施工层面, 并经过其它预留孔进行复核, 施测过程中应及时调整误差, 然后利用水准仪同层抄平。
3.1.5 施工沉降观测
二结构施工阶段沉降观测应在墙体施工前、 施工完毕后各测一次( 分施工段) , 施工期间每月一次。沉降观测点平面布置同结构施工阶段。
3.2小型混凝土空心砌块墙体施工方案
1) 砌块现场堆放高度不超过1.6米, 堆放过程中必须有防雨措施, 砌块堆放场地要有排水措施。
2) 轴线、 标高、 皮数杆以每层楼面控制线为准。施工前应根据墙体长度绘制加气砌块排例图。砌筑前, 应在砌体的阴阳转角处, 按水平立好皮数杆( 小于10米) , 亦可将皮数杆直接划在柱上, 要反应出砌块的皮数和灰缝厚度, 并注明门、 窗、 洞口、 过梁等主要部位的标高。
3) 构造柱设置位置: 除设计相关图纸注明外, 必须在墙体转角、 不同厚度墙体交接处、 T字梁交接处、 洞口宽度大于1.5米的两侧, 悬臂墙端部布置, 构造柱断面尺寸按墙身厚度; 构造柱间距小于等于4米, 且不大于层高2倍。
4) 构造柱先砌墙再浇混凝土, 构造柱先退后进, 形成60×240的凹凸搓口, 设拉墙筋26间距400, 伸入墙内长度不小于墙长的1/5、 且≥700mm、 带弯钩, 构造柱配筋412, Ø6@200, 混凝土强度等级C20。构造柱位置根据项目部每层楼面弹的轴线控制线。构造柱摸板采用七夹板, 对拉螺栓固定, 模板与墙体交界面采用双面胶封闭, 双面胶粘贴时两侧弹好垂直、 水平控制线, 混凝土浇筑前在梁底设置畚箕口, 混凝土初凝后凿除多余的砼修理平整。用C20混凝土浇筑, 拉墙筋采用植筋( 26@400) 。

填充墙与柱连接构造图
5) 所有厨房、 卫生间周边墙底部设置高度为200mm C20砼导墙, 导墙宽度同墙宽, 同一楼层尽量用同一皮数杆。砌筑时, 应以皮数杆为标志, 拉好水准线, 并从转角处两侧与每道墙的两端开始; 其余位置墙体底部采取先砌筑三皮同强度的万能砌块, 用砂浆找平。
6) 砌块排列应上下错缝, 搭接长度不宜小于被搭接块长度1/3, 且不得小于90mm; 竖向通风不大于2皮。如不能满足搭接长度时, 在水平灰缝设置2φ6的拉结钢筋或φ4钢筋网片, 拉结钢筋或钢筋网片的长度1000mm。
7) 墙体转角和纵横墙交接处应同时砌筑, 临时间断处应砌成斜槎。斜槎水平投影长度不应小于高度的2/3。接槎时, 应先清理槎口, 再铺砂浆接砌。管弄井墙后砌应留凸槎, 设拉墙筋, 每边长度伸入墙内不小于墙长的1/5、 且≥700mm。
8) 墙体转角处, 纵横向墙体砌块互相搭砌, 隔皮砌块露端面。墙体T字交接处, 横向墙体砌块隔皮露端面, 并坐中于纵墙砌块。
9) 水泥砂浆强度应满足设计要求, 灰缝应满足横平竖直, 砂浆饱满, 水平灰缝砂浆饱满度不应小于90%; 竖向灰缝砂浆饱满度不应小于80%。砌体的水平灰缝厚度和竖向灰缝宽度宜为10mm, 但不应大于12mm, 也不应小于8mm。
10) 砌上墙的砌块不应任意移动或受撞击。若需校正, 应重新铺抹砂浆进行砌筑。
11) 长度小于200的门窗脚头采取与主体结构现浇( 参照结构总说明) 。门窗等洞口过梁搁置长度: 当洞口小于1m时, 其搁置长度应≥250mm; 当洞口≥1m时, 其搁置长度应≥300mm。
12) 墙高大于4M的墙在墙体半高处设置贯通的现浇钢筋混凝土水平系梁, 高度100, 210, 6@200, 混凝土强度等级C20。
13) 砌块墙顶面与钢筋混凝土梁板底面间应预留一定空隙, 待砌体变形稳定后并应至少间隔7d后, 再将其补砌挤紧。
14) 门、 窗框与砌块墙体连接采用预埋混凝土块250×200×墙宽, 预埋混凝土块C20, 按窗两侧上下各20cm, 中间不大于50cm, 门高度2100以下包括2100时设置三块, 上下各30cm, 中间一块, 大于2100时, 中间再平均增设一块。门窗用射钉直接固定在预埋混凝土块上。
15) 洞口过梁配筋见下表
过梁断面及配筋图:

16) 管弄井墙随砌随粉, 进度应配合安装施工, 包括在井内楼层砼封堵以后, 封堵采用φ10膨胀螺栓间距500, φ6@150双向电焊, 高出平台1cm( 除桥架四周防火泥封堵) 。风管墙可先砌,砌筑之前对风管四周砼梁板对拉螺栓孔采用1: 2水泥砂浆分二次填嵌密实。
17) 有检修孔、 阀门的部位须留设检修门位置, 门300×300, 门中与检修孔、 阀门中相重合。
18) 水电管线的暗敷工作, 必须待墙体完成并达到一定强度后方能进行。开槽时, 应使用轻型电动切割机并辅以手工镂槽器, 水平槽深不得大于1/4墙厚, 竖向不得大于1/3墙厚, 应用M7.5水泥砂浆填缝, 宜比墙面微凹2mm, 再用水泥砂浆补平, 并沿槽外贴200mm宽纤维网格布增强。尽可能避免交叉或双面开槽。各类电箱应预埋, 安装好后用水泥砂浆填实。
19) 墙体砌完后必须检查表面平整度, 如有不平整, 应用钢齿磨板和磨砂板磨平, 使偏差值控制再允许范围内。
六、 质量保证措施
施工前, 必须针对现场填充墙砌块做一”样板段”, 以使每一个施工人员明确该工种的施工工艺流程、 质量验收标准、 安全注意事项等。
1) 严格执行质量控制验收程序, 加强质量交底工作, 为确保交底工作的上通下达, 作为负责施工的一线管理人员, 必须做到除了进行书面交底外, 必须进行上操作面的交底, 确保工作质量目标层层明确, 认真执行。
2) 各操作层面、 作业部位的施工, 必须推行谁施工谁负责的制度, 操作人员姓名、 实测质量数据等均在墙体的质量记录表中标明清楚, 定期根据质量记录表记录的情况进行评比、 考核, 切实提高整体施工质量。
3) 土建湿作业部分工程, 是装饰工程的最基本部分, 必须确保墙、 地、 顶面等部分的平整度、 垂直度、 截面尺寸标高控制达标率95％以上。
4) 墙体施工前必须选择在同等条件的基层进行样板施工, 样板房及样板层的施工, 必须做到标准明确, 且经业主及监理工程师确认合格后, 方可进行墙体大面积施工。
5) 现场项目部根据项目质量保证计划的要求, 制订一个更具体的质量控制体系, 明确每道工序的事前交底, 中间验收及最后验收环节的要求, 严格执行质量三级验收制度, 及时尽早发现问题及时整改, 防患于未然, 确保工程中每个分项直至每个工序环节的施工质量, 来保证最终的工程质量目标。
6) 现场建立质量监督小组, 从对质量的事后检查把关, 转向对质量的事前控制, 事中控制。从对产品质量的检查, 转向对工作质量的检查, 对工序质量的检查, 对中间产品的质量检查。
7) 在施工过程中严格按施工顺序施工, 合理安排施工顺序按正确的施工流程组织施工, 发现违反顺序, 不按图纸, 不按方案施工, 不照操作规程实施, 质监部门有权制止上下道工序施工, 督促其整改并进行复查, 符合标准后方能继续施工。
8) 认真进行技术交底做到分部、 分项工程书面技术交底制度。对于施工中出现常见病, 采取加强操作前的交底, 操作中检查和操作后的验收, 把问题苗子消除在操作过程中。在各分项部工程进行技术和质量交底的同时, 做好原始的书面记录, 落实岗位到人员, 并在实施过程中加强检查, 对照执行, 对轴线标高进行三级技术复核, 无误后方进行下道工序施工。与分包施工单位密切配合, 做好施工前技术交底, 安排好施工场地, 创造良好的施工环境, 共同抓好施工质量。
9) 加强施工现场质量管理机构设置工作, 各级管理人员必须对本岗位的质量要求明确了解, 从管理体制上保证工程的施工质量。
10) 砌墙过程中砌块必须挂线, 按皮数杆, 饱满度不得小于90%。砌块不得浇水, 含水率控制在45%以下, 潮湿砌块不得砌筑。
11) 二结构墙体施工过程中, 必须与安装、 装饰等各分包单位做好协调配合工作。
12) 工程施工过程中, 必须加强工程施工资料的整理归档工作, 在抓好工程施工的硬件的同时, 必须抓好软件的管理工作, 从而保证工程的施工质量。
13) 加强材料的质量控制, 凡工程需用的成品、 半成品、 构配件及设备等严格按质量标准供应; 所有材料供应商必须具有相应的资质和齐全的法律文书, 如经营许可证、 营业执照、 质量认证书等; 所有供应商必须是由按ISO-9000系列认证合格的供应商; 特殊材料采购前应事先提供小样给甲方和设计单位, 以确定其颜色、 规格、 型号和品牌等。
14) 由项目体专职计量员负责本工程施工所用计量器材的周期鉴定、 抽检工作。现场计量器具必须确定专人保管、 专人使用, 并建立使用台帐, 她人。

七、 安全保证措施
1) 所有参加施工的作业人员必须经安全技术操作培训合格后方可进入现场进行施工。特殊工种必须持有操作证上岗作业, 严禁无证上岗作业。各分包工程、 工序施工前均应由施工负责人进行书面交底后方可进行施工作业。
2) 施工现场设专职安全员、 项目负责人和项目施工员为现场安全第一责任人, 全面负责现场的安全生产, 在布置生产任务的同时, 应认真进行有针对性的安全技术交底, 严禁违章指挥、 冒险作业, 建立健全安全生产责任制, 责任落实到人, 明确安全指标和保证措施。
3) 现场夜间施工时, 必须确保足够亮度的夜间照明灯光, 现场电工加强值班巡逻及时修复损坏的灯具, 确保施工部位的照明需要。
4) 施工现场任何人严禁擅自拆除施工现场的脚手, 安全防护设施和施工现场安全标志, 如需拆除, 须由项目负责人会同技术员商议后, 并采取相应措施后方可由有关工种进行操作。
5) 严格执行《建筑机械使用安全技术规程》和《施工现场机械设备安全管理规定》
6) 生产与安全发生矛盾时, 必须服从安全, 施工负责人不得强令工人违章冒险作业。
7) 在施工中应注意管笼的安全防护措施, 在安全无保障的情况下, 严禁野蛮施工, 如无安全设施, 应采取搭临时手架或层楼铺搭安全可靠的施工平台。
8) 现场移动电动工具应有良好的接地, 使用前应检查其性能, 长期不用的电动工具其绝缘性能应经过测试后方能使用, 手持电动工具的电源线不得随意加长, 使用工具附近必须设置可控制的配电箱, 必须装有漏电开关, 使用电动具时应有二人在场操作, 以利处理应急事故。
9) 在黑暗处作业及夜班施工时, 应使用36V低压桁灯照明。
10) 墙体砌块高度超过楼层面1.2米以上时, 应搭设脚手架。楼层高度超过4米时, 采用内脚手架必须支搭安全网, 采用外脚手架应设护身栏杆和挡脚板后方可砌筑。
11) 不能在超过胸部以上的墙体上进行砌筑, 以免将墙体碰撞倒塌或上墙时失手掉下造成安全事故。
12) 对稳定性较差的窗间墙、 独立柱和挑出墙面较多的部位, 应加临时稳定支撑, 以保证其稳定性。
13) 在砌块墙体上, 不宜拉锚缆风绳, 不得吊挂重物。不得作为其它施工临时设施、 支撑的支承点。
14) 大风、 大雨、 冰冻等异常气候之后, 必须检查砌体是否有垂直度的变化, 是否产生了裂缝, 是否有不均匀下沉等现象。
