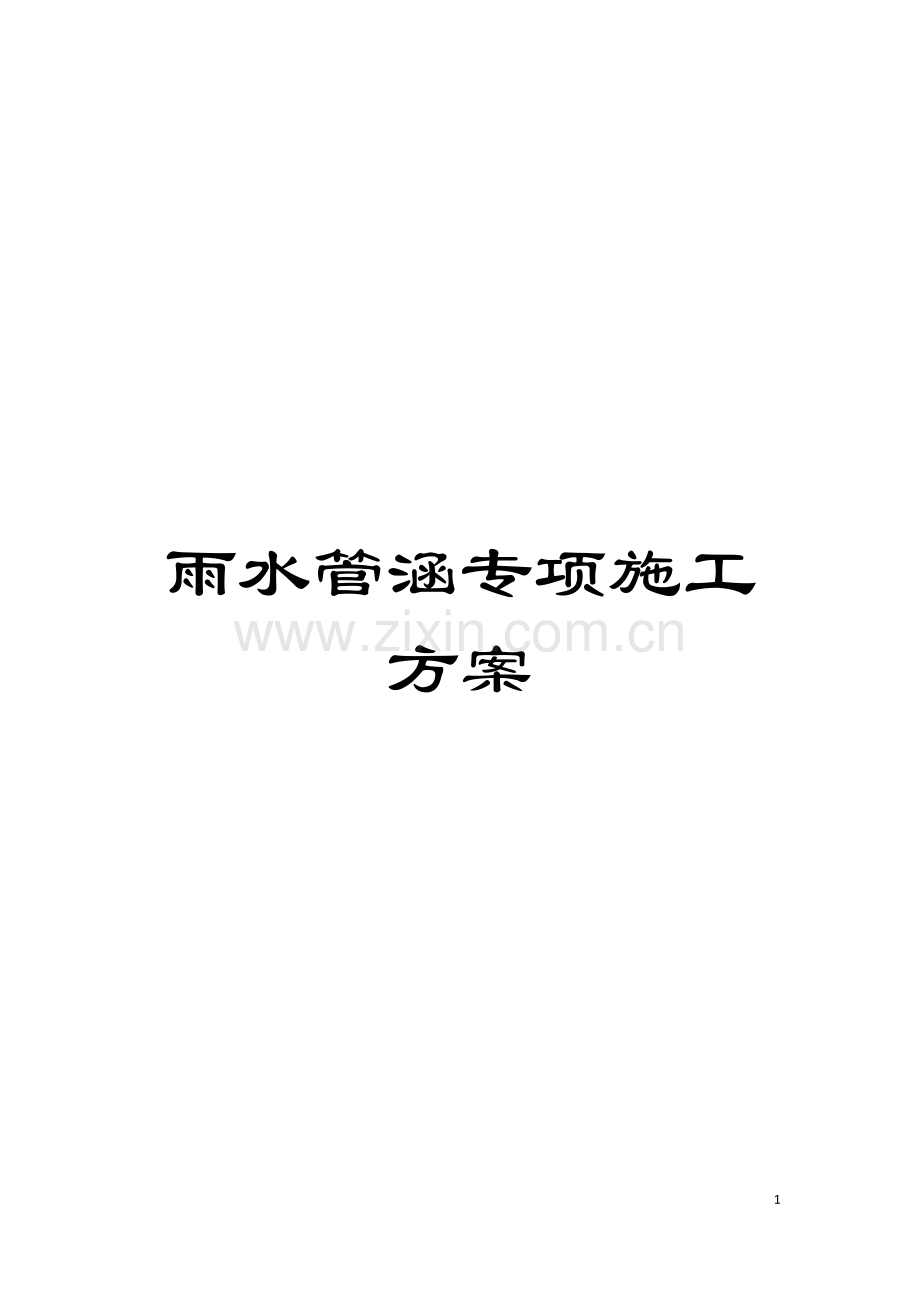

雨水管涵专项施工方案模板.doc

雨水管涵专项施工方案

12

资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

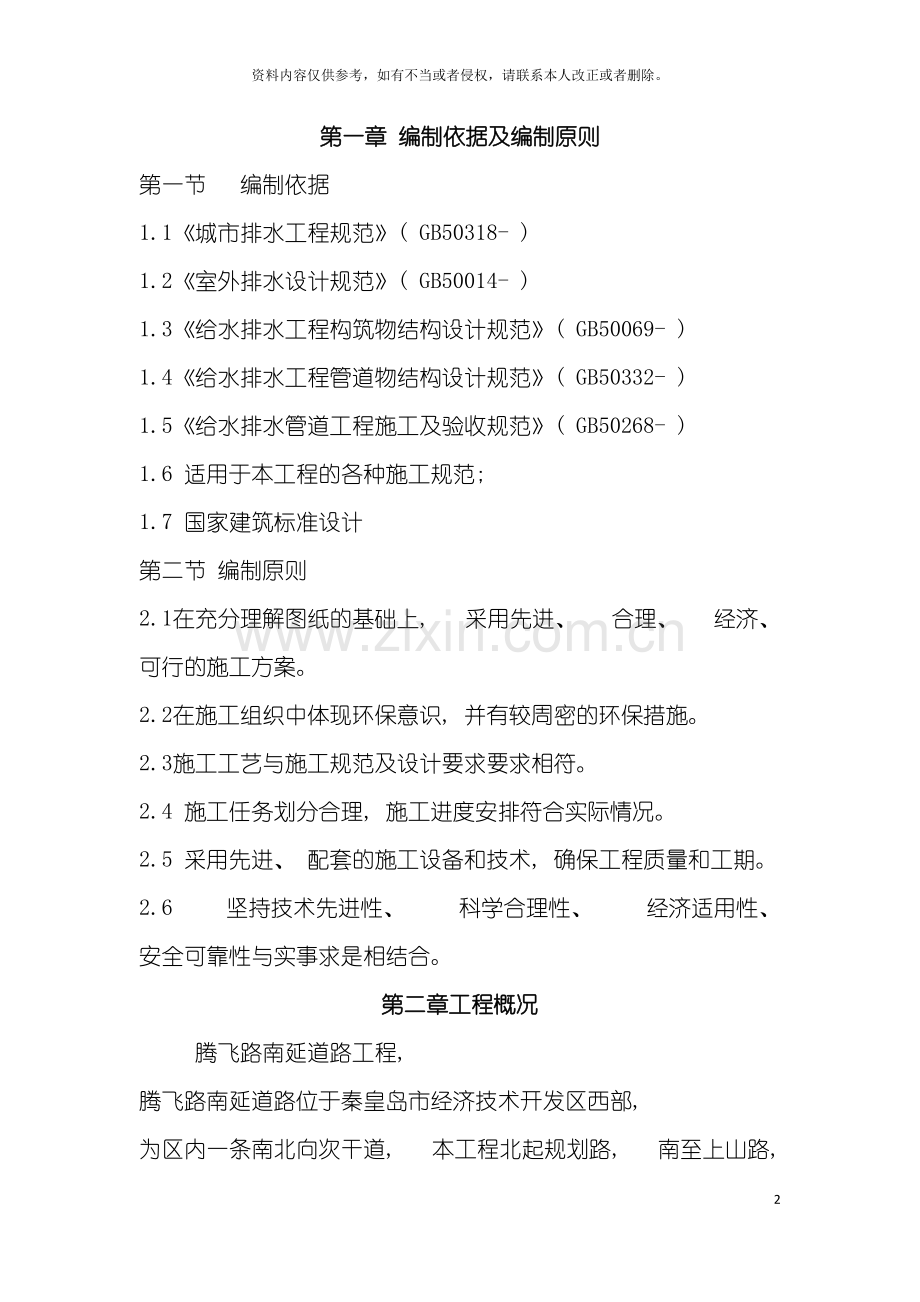

第一章 编制依据及编制原则
第一节   编制依据
1.1《城市排水工程规范》( GB50318- )
1.2《室外排水设计规范》( GB50014- )
1.3《给水排水工程构筑物结构设计规范》( GB50069- )
1.4《给水排水工程管道物结构设计规范》( GB50332- )
1.5《给水排水管道工程施工及验收规范》( GB50268- )
1.6 适用于本工程的各种施工规范;
1.7 国家建筑标准设计
第二节 编制原则
2.1在充分理解图纸的基础上, 采用先进、 合理、 经济、 可行的施工方案。
2.2在施工组织中体现环保意识, 并有较周密的环保措施。
2.3施工工艺与施工规范及设计要求要求相符。
2.4 施工任务划分合理, 施工进度安排符合实际情况。
2.5 采用先进、 配套的施工设备和技术, 确保工程质量和工期。
2.6 坚持技术先进性、 科学合理性、 经济适用性、 安全可靠性与实事求是相结合。
第二章工程概况
腾飞路南延道路工程, 腾飞路南延道路位于秦皇岛市经济技术开发区西部, 为区内一条南北向次干道, 本工程北起规划路, 南至上山路, 道路设计全长388.94米, 道路规划红线宽36米。
根据污水工程规划, 腾飞路采用D500钢筋混凝土排水管, 坡度为28.95‰, 上山路采用D300钢筋混凝土排水管, 坡度为62.63‰,
腾飞路污水在路口及沿途适当预留污水支管。
管材及接口: 污水管管材采用Ⅱ级承插式钢筋混凝土排水管, 管道直径为Ф500、 Ф300, 每根管长度4米, 采用胶圈接口。
检查井基础采用C15混凝土基础, 井室采用M7.5水泥砂浆砌MU10混凝土实心砖, 井墙内外采用1:2防水砂浆抹面至井室顶面, 井盖板采用钢筋混凝土盖板, 盖板强度为C25。
第三章、 施工人员及投入本工程的主要机械设备
1、 施工人员配备
根据本工程的施工需求, 本工程劳务选用素质良好、 有丰富施工经验的队伍, 在施工管理技术上, 质量上都有很好的保证, 试验、 测量人员各2人, 材料1人, 管理人员6人, 在施工阶段高峰期劳动力30人。
2、 主要机械设备
300挖掘机、 吊车。全站仪、 经纬仪、 水准仪、 混凝土试模、 砂浆试模、 钢尺、 塔尺等。
第四章、 主要施工方案
一、 施工方法
污水管道施工采用大开挖, 开挖时人工配合挖掘机进行, 保证基底密实度, 铺设管道后确保密封不漏水, 沟槽回填分层夯实, 密实度达到95%以上。
二、 管道安装施工方法
污水管道基槽采用大开挖, 具体开挖方法如下:
一) 、 沟槽开挖
1.开挖前由测量员进行放样开挖基础, 放样时同时放出集水井位置一并挖出。为保证施工安全, 基底两侧工作面适当放宽, 控制在管道基础外侧各预留50cm。同时基槽两侧放坡, 为防止塌方, 坡度控制在1: 0.67, 基底整平。经监理工程师检查认定后方可进行下道工序。
2.开挖过程中保持沟壁完整, 防止坍塌。
3.开挖时由测量员跟踪测量, 将基底标高预留20cm不挖, 由人工清除。如局部超挖, 其深度在15cm以内者用原土回填夯实, 在15cm以上者夯实填加卵、 碎石填充上部空隙, 表面找平。槽底如遇不宜清除的大石块, 应将其凿至槽底以下不少于0.15m, 再用砂土填补夯实。
4.开挖沟槽时如遇有管道、 电缆或其它构造物时应严加保护, 并及时通知业主、 监理及有关单位, 会同处理。
二) 、 管道基础
管道基础采用120°砂石基础。
三) 、 管道安装施工
管道安装采用吊车下管, 管子下入沟槽时, 不得与槽壁支撑及槽下的管道相互碰撞。安管前清除承口内表面和插口外表面的油污、 杂物, 按管径选用相应的橡胶胶圈, 将”△”形橡胶圈有纹的一侧贴插口外壁套入, 放在止胶台上, 套入之后, 将润滑剂在橡胶圈上及承口内侧均匀涂刷一遍, 并检查橡胶圈的外观不得有气泡、 裂缝及碰伤等缺陷。排管时要从下游排向上游, 插口向下游, 承口向上游。因井段距离所限需要排列安放半节管时, 半节管排在窨井进出水两侧, 带承口的半节管排在窨井的出水方向。管道用倒链安装, 用手扳倒链合拢管节时, 手扳倒链一端用钢丝绳和方木, 另一端作为固定反力端( 或方木固定) 。管节合拢时两只手扳倒链应放置在管节水平直径处, 拉钩勾在被合拢管节的承口壁, 手扳倒链反力端可用钢丝绳、 卡扣等固定于临时桩或已安装的管节上, 合拢时两只手扳倒链应同时拉动, 使管节合拢。管子承插就位、 放松钢丝绳时, 应复核管节的高程和中心线, 检查承插口之间的间隙为9mm~15mm。两节管对装后的管体回弹不得大于10mm。
四) 、 管道回填
1．回填前将土中的碎块、 石块及大于10cm的硬土块捡出, 不得回填腐植土及杂植土, 回填材料同路基。
2、 管道胸腔及管顶50cm以内, 人工分层夯填达到设计密实度才能进行下一层回填
3．沟槽两侧及检查井四周同时回填, 高差不超过30cm, 填土时不得将土直接砸到管道上。
4．管顶以上50cm以外时采用压路机分层碾压, 每层厚度30cm, 达到路基压实标准。
三、 检查井砌筑施工方法
4、 污水井砌筑
1) 结构形式: 污水井垫层采用C15混凝土, 井室采用M7.5水泥砂浆砌MU10混凝土实心砖, 井墙内外采用1:2防水砂浆抹面至井室顶面, 井盖板采用钢筋混凝土盖板, 盖板强度为C25。
2) 基础开挖: 污水井开挖采用挖掘机开挖, 每侧预留工作面30cm, 由测量人员撒出四周边线, 并按1: 0.75放边坡, 防止边坡塌方。
3) 垫层浇筑: 污水井采用C15混凝土, C15砼采用350型滚筒搅拌机自拌, 厚度150mm。
4) 井身砌筑: 污水井墙身采用M7.5水泥砂浆砌MU10混凝土实心砖, 砌筑时砂浆嵌填饱满密实, 灰缝整齐均匀。井身砌筑至污水管底部时, 应先将管底部井身砌筑完成, 标高按管道外壁底面标高控制, 井身与管壁相接触面须用砂浆填堵密实。
5) 井墙内外采用1:2防水砂浆抹面至井室顶面, 待墙砂浆强度达到70%以上时, 墙侧方可回填砂砾。砂砾回填时分层夯实, 每层回填厚度不大于30cm, 随填随夯, 压实度达到95%以上。回填土中不得含有有机物和大于10cm的砾石硬物。
6) 井盖板采用钢筋混凝土盖板, 盖板强度C25, 砼浇筑时采用振捣棒振捣, 用水准仪控制顶面标高。
7) 检查井的井盖采用DN700球墨铸铁防盗井盖及支座, 在浇注井盖板时放置, 将井盖调至设计高程, 使其顶面比周边路面低1.0cm。
8) 污水井砌筑过程中严格按相应规范及要求施工, 其断面尺寸严格按图纸设计执行。
第五章   确保工程质量技术组织措施
第一节 质量保证措
5．1质量保证措施
工程质量严格遵循设计图纸及施工规范要求制定项目。
5.2工程质量目标
本工程质量目标为格。
5.3质量保证体系
本项目建立项目经理为领导, 项目技术负责人中间控制, 质安部门检查实施, 组建的三级质量管理系统, 推行专业技术工程师责任制。施工全过程对工程质量实行监控, 从项目经理到施工班组的质量管理网的质量信息反馈系统, 以试验、 技术管理、 质量检查为信息中心, 负责搜集、 传递质量信息, 使决策机构对异常情况能迅速做出反应, 并将新的指令信息下达给执行机构, 使用之能及时调整施工部署, 纠正质量偏差, 确保工程合格。
5.4工程施工依据
除严格按照现行的国家所颁规范、 规程、 标准, 设计施工图、 技术核定施工外, 还严格控制遵照施工组织设计及专项施工技术方案措施等进行施工。
5.5保证工程质量主要措施
5.5.1、 组织保证措施
根组织保证体系图, 建立岗位责任制和质量监督制度, 明确分工职责, 落实施工质量控制责任, 各岗位各行其职。
5.5.2、 质量管理程序与质量预控
过程控制质量执行程序
不合格
不合格
不合格
不合格
方案
技术交底
具体操作
项目质检员初验
项目质检员复核
审批
监理
检查认可
进入下道工序

5.6工期保证措施
为确保整个工程按期完成, 兑现工期承诺, 我单位现场生产协调工作将以施工进度为中心, 合理组织施工, 坚决贯彻”工期与质量并重”指导方针, 实行工期责任制, 将工期责任具体落实到每个部门和每个管理人员。为确保工期采取以下措施。
5.6.1管理体制和组织机构
本工程强化项目法管理, 推行项目施工, 实行项目经理负责制, 组建合理实效的机构, 配备素质高、 能力强的管理人员, 择优级选择技术质量高的专业队伍。建立奖罚激励机制, 充分发挥职工积极性, 提高工作效率和劳动生产率, 确保项目各项目标的实现。
5.6.2加强调度管理
合理安排工序穿插和工期, 建立主要形象进度控制点, 适用组织计划跟踪技术和动太管理方法, 坚持月平衡、 周调节制度, 确保总进度计划实施。加大机械设备、 料具投入, 保证机械设备的数量和质量, 经过机械设备的正常充分运转来确保施工正常进行。
5.6.3采用均衡流水施工
合理划分流水施工区域, 精心组织施工流程, 最大限度减少施工间歇, 加快施工进度。
5.6.4建立例会制度
第六章 确保工程安全生产的技术组织措施
在施工过程中安全管理方针是”安全第一, 预防为主”。在施工中要认真贯彻”企业负责, 行业管理, 国家监察, 社会监督”的安全生产管理制度, 杜绝重大人员伤亡事故和机械事故, 确保安全生产。
一、 项目经理部安全保证体系
以项目经理为首, 由副经理、 技术负责人、 质安部、 专业责任工程师、 各专业施工队、 安全员及班级兼职安全员等各方面的管理人员组织安全保证体系。
二、 安全管理制度
1) 、 安全技术交底制: 根据安全措施要求和现场实际情况, 各级管理人员需亲自验收并进行交底。
2) 、 班前检查制: 各专业责任工程师必须督促与检查各施工班组。
3) 、 安全月活动制: 经理部每月组织一次全体工人进行安全教育, 对上一月安全方面存在的问题进行总结, 对本月的安全重点和注意事项做必要的交底。
4) 、 定期检查与隐患整改制: 经理部每月要组织一次安全生产检查, 对查出的安全隐患必须定时间、 定人员、 定措施整改, 并做好安全隐患整改消项记录。
5) 、 危急情况停工制。
6) 、 抓好项目经理安全生产目标责任制管理, 落实安全生产责任制, 实行一把手负责制, 施工队设专职安全员, 班组设兼职安全员, 落实安全生产责任制, 重点是”三长二员”负责现场的综合管理, 做到常务不懈, 一抓到底。
7) 、 队伍进场及时进行了三级安全教育, 针对工程施工各阶段特点, 切实做好同步安全教育, 提高职工整体安全意识。
8) 、 坚持施工前交底, 坚持安全周、 坚持定期检查制度。
9) 、 施工现场设安全标语, 危险区设立安全警示标志。
三、 施工现场安全保证措施
　 项目部在项目经理的领导下, 安全员具体全负责安全技术措施的制定和监督管理。建立交通安全、 施工安全和文明安全的综合性管理小组, 项目经理任负责人, 安全员任安全生产技术负责人。
1、 加强现场防火安全管理, 堆放易燃材料和重点仓库设置灭火器材。在施工工期间, 所有工作人员进入施工现场, 必须戴安全帽。
2、 做好挂牌施工, 将工程名称、 工程规模、 施工期限、 各级负责人及工程示意图公布于众, 接受社会监督。
3、 在道口和沟槽周围设置全封闭安全护栏, 设红灯示警, 并派专人监护和指挥过往车辆。
4、 根据土质情况做好沟槽放坡、 降水或支护工作, 沟槽旁边不得堆放建筑材料, 并防止车辆振动引起土壁坍塌, 施工人员不得擅自更改施工设计。
5、 机械挖运土方, 应有专人指挥运行, 沟槽内修坡清底人员与铲斗保持一定距离。
