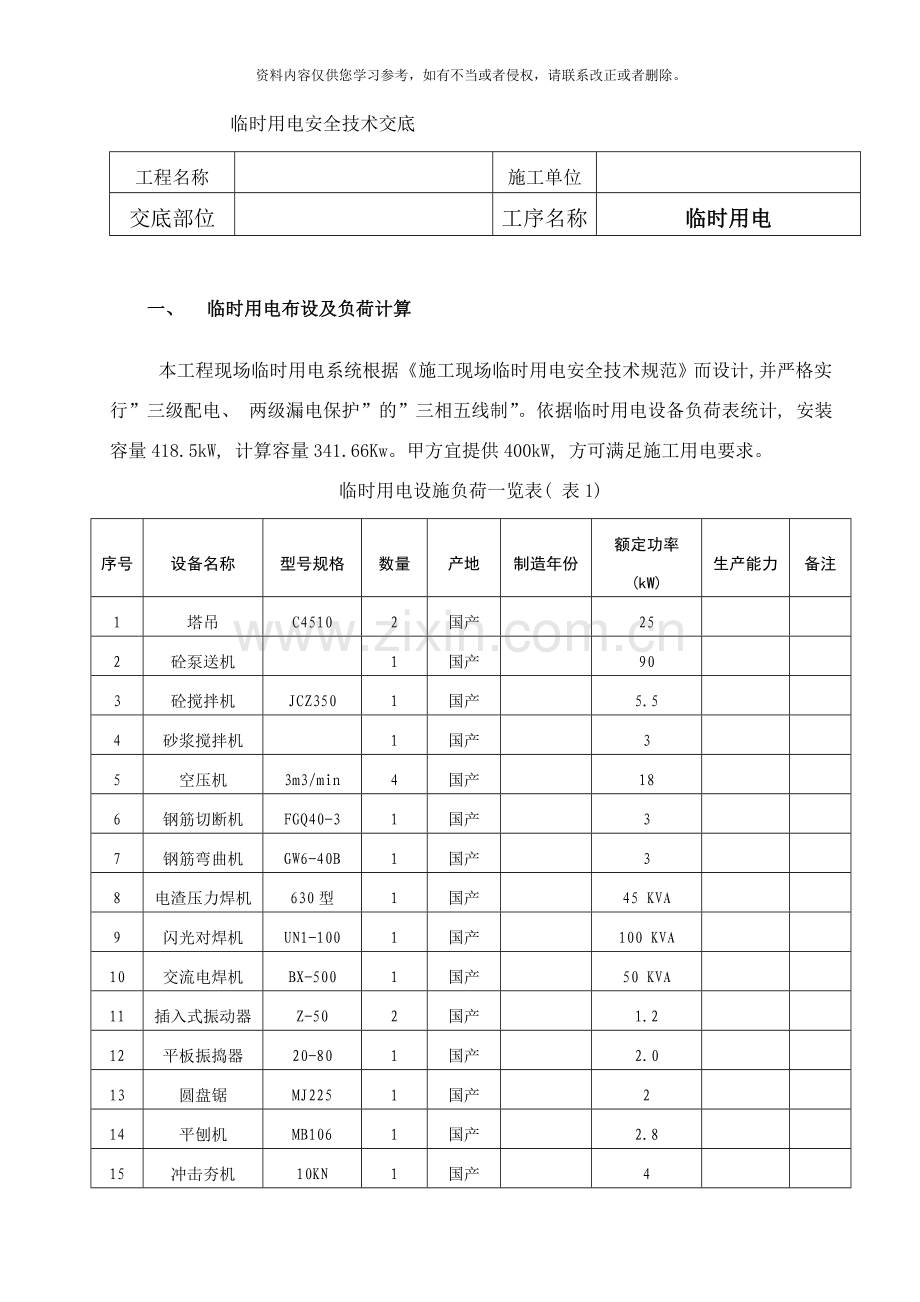

临时用电安全技术交底
工程名称

施工单位

交底部位

工序名称
临时用电

一、 临时用电布设及负荷计算
本工程现场临时用电系统根据《施工现场临时用电安全技术规范》而设计, 并严格实行”三级配电、 两级漏电保护”的”三相五线制”。依据临时用电设备负荷表统计, 安装容量418.5kW, 计算容量341.66Kw。甲方宜提供400kW, 方可满足施工用电要求。
临时用电设施负荷一览表( 表1)
序号
设备名称
型号规格
数量
产地
制造年份
额定功率
(kW)
生产能力
备注
1
塔吊
C4510
2
国产

25

2
砼泵送机

1
国产

90

3
砼搅拌机
JCZ350
1
国产

5.5

4
砂浆搅拌机

1
国产

3

5
空压机
3m3/min
4
国产

18

6
钢筋切断机
FGQ40-3
1
国产

3

7
钢筋弯曲机
GW6-40B
1
国产

3

8
电渣压力焊机
630型
1
国产

45 KVA

9
闪光对焊机
UN1-100
1
国产

100 KVA

10
交流电焊机
BX-500
1
国产

50 KVA

11
插入式振动器
Z-50
2
国产

1.2

12
平板振捣器
20-80
1
国产

2.0

13
圆盘锯
MJ225
1
国产

2

14
平刨机
MB106
1
国产

2.8

15
冲击夯机
10KN
1
国产

4

16
污水泵
HWR30
4
国产

1.2

17
切割机

2
国产

2

施工现场用电设备计划清单一览表( 表2)
序号
名 称
规 格
型 号
数 量
备 注
1
铝芯电缆
95mm2
VLV
200M
三相五线
2
铝芯电缆
70mm2

200M
三相五线
3
铝芯电缆
35mm2

100M
三相五线
4
铝芯电缆
25mm2

90M
三相五线
5
铝芯电缆
16mm2

60M
三相五线
6
铜芯电源线
6mm2
ZY
100M
三相五线
7
铜芯电源线
4mm2

200M
三相五线
8
铜芯电照明线
2.5mm2

300M
单相两线
9
一级配电箱
800×1200

1
刀闸、 空开、 漏保
10
二级配电箱
600×1000

5
空开、 漏保、 闸刀
11
末级配电箱
300×400

13
漏保、 闸刀
12
照明配电箱
300×400

2
漏保、 闸刀
1． 负荷计算:
工地临时用电包括施工及照明用电, 计算公式如下:
①P=1.1(K1∑Pc+ K2∑Pa+ K3∑Pb)
式中 p——计算用电量( kW) , 即供电设备总需要容量;
Pc——全部施工动力用电设备额定用量之和;
Pa——室内照明设备额定用量之和;
Pb——室外照明设备额定用量之和;
K1——全部施工用电设备同时使用系数( 总数10台以内取0.75; 10—30台取0.7; 30台以上取0.6) ;
K2——全部室内照明设备同时使用系数, 取0.8;
K3——全部室外照明设备同时使用系数, 取1.0。
P
即P=1.1( 0.7×418+0.8×10+1.0×10) =341.66kW

②电流

P·1000 = 230·1000
√3·U 1.732·380
=349A(总开关选400A)
Ij=

2． 供电线路:
供电线路直接从甲方为本工程提供的专用变压器输出线路设施中引入, 采用中性直接接地的TN-S接零保护系统( 图2) 。

(1) 主线选择: 总配电箱相线从甲方提供的电气设施中架空近距离引出, 采用( VLV—3×95+2×50) 的五芯铝芯电缆。使用600A的刀型开关。
(2) 分配电主干线路设置: 均采用( VLV-3×70+2×35) 的五芯铝芯电缆从总配电箱引出, 顺墙架空敷设。
(3) 照明分配电箱: 相线采用( VLV-4×16+1×6) 的五芯铝芯电缆从总配电箱引出, 埋地穿管敷设。
(4) 主导线截面选择: 施工现场外围架空线路采用( VLV-3×95+2×50) 五线架空敷设。
(5) 主导线线截面复核:
VLV-3×95+2×50的五芯铝芯电缆95mm2塑铝线架空时长期连续负荷允许载流时为165A。载流量能满足用电设备的负荷电流的载流要求。
相电压降=伏
线电压损失率=19.35/400=4.8%
导线截面满足除泵送机械外的大部分用电设备同时使用, 并保持低于5%的电压降。
零线为50mm2塑铝线架空时长期允许载流量为108A, 因工地大部分用电设备使用电压为三相380伏或单相220伏。单相220伏的用电设备很少, 有较大的富余量。
(6) 楼层施工用电主、 支线:
a、 供电方式
楼层施工主线采用橡套电缆, 经过架空或地埋方式, 再垂直敷设至楼层固定, 然后引入楼层电箱。楼层支线再从配电箱中引线。
b、 主线截面选择
楼层施工主线采用3×25mm2+2×16mm2五芯橡套电缆, 相线芯线长期允许载流量为150A, 能满足楼层用电量的载流量要求。
当采用原有的3×25mm2+1×16mm2四芯电缆时, 则将16mm2芯线作保护零线, 四芯电缆只供给三相380伏或单相220伏用电设备, 对于单相220伏的用电设备, 专门用三芯电缆供电( 一芯为相线, 一芯为工作零线, 一芯为保护零线) , 并分箱安装。
3． 配电箱选择
本工程配电箱全部使用钢制专用配电箱。
(1) 一级配电箱( 总配电箱) 规格1900㎜×800㎜;
(2) 二级配电箱( 分配电箱) 规格1000㎜×600㎜;
(3) 末级配电箱( 开关箱) 规格400㎜×300㎜;
(4) 照明配电箱 规格400㎜×300㎜;
二、 安全用电技术措施
1、 施工现场TN-S系统做法原理, 注意事项及实施要点。
(1) 做法原理
在施工现场专用的中性点直接接地的线中, 必须采用TN-S接零保护系统。( 图3)

(2) 注意要点:
a、 电气设备的金属外壳必须与专用保护零线连接, 专用零线应由工作接地线, 配电室的零线或第一级漏电保护器电源侧的零线引出。
b、 施工现场的电力系统严禁使用大地做零线; 保护零线上不得装设开关或熔断器。
c、 保护零线应单独敷设, 不作它用; 重复接地线应与保护零线相连接。
d、 保护零线的截面应不小于工作零线的截面, 同时满足机械强度的要求; 与电气设备相连接的保护零线的截面应不小于2.5mm2的绝缘多股铜线; 手持式用电设备的保护零线应在绝缘良好的多股铜芯橡皮电缆内, 其截面应不小于1.5mm2。保护零线架空敷设的间距大于12m时, 保护零线必须选择不小于10 mm2的绝缘铜线或不小于16 mm2的绝缘铝线。
e、 保护零线的统一标志颜色为黄/绿双色线, 在任何情况下, 不准用作负荷线。
f、 保护零线每一重复接地装置的接地电阻值应不大于10Ω; 每一接地装置的接地线采用二根以上导线, 在不同点与接地装置做电气连接。重复接地不能少于三处( 始端、 中间、 末端) 。设备集中处可设一组。
g、 工作零线和保护零线的各种连接应牢固可靠, 螺栓紧固时, 平弹垫应齐全。
(3) 实施要点:
① 若施工现场单独专用变压器, 而且变压器接地运行方式采用直接接地, 不论是动力或照明系统, 电缆或架空线路, 固定式或移动式设备, 手持电动工具或临时接用的电气设备等, 必须严格执行TN-S接零保护系统。
② 施工现场所有电气设备的金属外壳, 包括动力系统中的设备, 固定式、 移动式、 手持电动工具和临时接用的电气设备, 照明系统中的用电设备或插座等, 配电系统中外露可导电部分的金属外壳或构架( 如配电箱、 电气装置的金属外壳、 电缆的金属包装、 电气安装的金属支架等) 。
2、 保护接零
(1) 在正常情况下, 下列电气设备不带电的外露导电部分, 应做保护接零:
① 电机、 变压器、 电器、 照明器具、 手持电动工具的金属外完;
② 电气设备传动装置的金属构件部件;
③ 配电屏与控制屏的金属框架;
④ 室内、 外配电装置的金属框架及靠近带电部分的金属围栏和金属门;
⑤ 电力线路的金属保护管、 敷线的钢索、 起重机轨道、 滑升模板金属保护操作台等;
⑥ 安装在电力线路杆( 塔) 上的开关, 电容器等电气装置的金属外壳支架。
(2) 在正常情况下, 下列电气设备不带电的外露导电部分, 可不作保护接零。
① 在木质、 沥青等不良导电地坪的干燥房间内, 交流电压380V及其以下的电气设备金属外壳( 当维修人员可能同时触电及电气设备金属外壳和接地金属物件时除外) ;
② 安装在配电屏、 控制屏金属框架上的电气测量仪表, 电流互感器、 继电器和其它电气外壳线路保护管等都必须与专用保护零线连接。
③ 专用保护零线( 简称保护零线) 应由工作接地线, 配电室的零线或第一级漏电保护器电源侧的零线引出。
④ 当施工现场与外电线路同用一供电系统时, 电气设备应根据当地要求作保护接零或保护接地。
⑤ 工作零线与保护零线必须分开专用, 不能混接。
⑥ 保护零线严禁穿过漏电保护器, 工作零线必须穿过漏电保护器。
3、 接地与接地电阻
(1) TN-S系统电源引入总配电箱接地做法( 图4)

(2) 接地的类型及作用
①工作接地是指电力系统中, 运行需要的接地( 如中性点接地等) , 其作用是在任何情况下, 工作接地能保证电气设备可靠地运行, 降低人体的接触电压, 迅速切断故障设备, 降低电气设备及输电线路的绝缘水平。
① 保护接地是指电气设备正常情况下不带电的金属外壳和机械设备金属构架接地。其作用是电气设备外壳带电压, 防止触电事故发生。
② 重复接地是指在中性点直接接地系统中, 除在中性点直接接地外, 在保护零线上的一处或多处再做接地。其作用是确保接零安全可靠, 防止零线断线后, 电气设备外壳带电, 造成触电伤人事故。
(3) 接地与接零的作用, 除上述三项作用外, 同时为保证人身安全, 防止发生触电事故, 当发生一相碰壳故障时, 形成很大的单相短路电流, 使保护设备迅速动作, 以断开故障设备系统, 保证其它部分能连续正常运行。
(4) 电阻值的要求
① 电力变压器或发电机的工作接地的电阻值不得大于4Ω。
② 单台容量不超过100kVA或使用同一接地装置并联运行且总容量不超过100kVA的变压器或发电机的工作接地电阻值不得大于10Ω。
③ 在电阻率大于1000Ω·m的地区, 当达到上述接地电阻值有困难时, 工作电阻值可提高到30Ω, 但应设置操作和维修电气装置的绝缘台, 并必须使操作人员不致然触及外物。
④ 保护零线的重复接地(始端、 中端、 末端),接地电阻值均不得大于10Ω。
4、 配电箱与开关箱
(1) 配电箱设置
① 一级配电箱( 总配电箱) 应设置在靠近电源的地区; 二级配电箱( 分配电箱) 应装设在用电设备或负荷相对集中的地方; 三级配电箱( 开关箱) 应与电气机械设备相邻。分配电箱与开关箱的距离不得大于30m, 开关箱与控制的固定式用电设备的水平距离不得超过3m。
② 配电箱、 开关箱装设应端正、 牢固, 移动式配电箱、 开关箱应装设在坚固的支架上。不得倾斜或晃动、 竖放、 侧放、 平放于地面上。
③ 固定式的配电箱、 开关箱的中心点距地面的垂直距离应为1.4m—1.6m, 移动式分配电箱的中心点距地面的垂直距离应为0.8m—1.6m。
④ 配电室门的安设应向外开, 不得向内设置。
(2) 配电箱电器安装
① 实施要点: 配电箱、 开关箱内的开关电器( 含插座) 应按其规定的位置紧固在电气安装板上, 不得歪斜和松动, 配电箱内的电器, 首先应安装在金属或非木质的绝缘电器安装板上。箱内开关电器的排列间距必须符合要求( 见表3) , 工作零线与保护零线的端子板应分设, 端子板采用多股铜芯线连接, 分别设置序号( 见图六) , 配电箱、 开关箱必须防雨、 防尘。
电器排列间距表( 表3)
间 距
最 小 间 距 尺 寸( mm)
电度表、 磁力起动器
60以上
电器出线口( 盘后配线) 距盘边
50以上
隔离或漏电开关、 熔断器间距与距盘边
30以上
电器出线口距盘边( 盘后配线)
20以上
电器边缘距盘后配线的出线口
电器

规格
10~15A
20~30A
60A
20以上
30以上
50以上
电度表接线盒边缘距盘后配线的出线口
80以上
N线端子板接线正确做法( 图5)
② 电器元件的安装要求
A 熔断器安装
1) 一般要求
a、 熔断器的熔体严禁采用不符合要求的其它金属丝代替。
b、 熔断器的熔体应与被保护的线路或设备配置。各种型号熔断器的技术规格附录H1的有关内容。
c、 熔断器应垂直安装, 其接线柱或铜螺母必须将熔丝压紧;
d、 应经常检查熔断器的熔体是否完好, 当一相断路且三相电动机过热保护时, 三相电动机有可能由于变成缺相运行而损坏。
e、 熔断器安装位置及相互间距离, 应便于更换熔体。
f、 有触及带电部分危险的熔断器, 应配齐绝缘抓手
2) 瓷插式熔断器( RC1A) 安装要求:
a、 熔断器的瓷盒与瓷盖应当完好无损。
b、 瓷插盖上的火漆封头应完好。
c、 固定螺钉上面必须垫石棉布。
d、 不适用于振动场所。
B、 低压开关、 刀开关安装
a、 隔离开关, 刀开关应垂直安装在绝缘板上。
b、 双投刀开关应能在分闸位置处将刀片可靠的固定, 不得使刀片有自行合闸的可能。
c、 要保证三相同步, 各相接触良好。
d、 开关的动触头与两侧压板距离应调整均匀, 合闸后接触面应压紧; 刀片与静触头中心线在同一平面, 且也片不应摆动。
C 、 漏电保护器安装
a、 应根据使用场合选用适当的漏电保护器, 若需要过载保护, 应根据被保护对象的额定容量来选用漏电保护器的额定工作电流。
b、 漏电保护器应垂直安装。按漏电保护器产品标志进行电源侧和负荷侧接线。
c、 带有短路保护功能的漏电保护器安装时, 应确保有足够的灭弧距离。
d、 电流型漏电保护器安装后, 除应检查接线无误外, 还应经过试验按钮检查其动作性能, 并应满足要求。
D、 自动开关安装
a、 自动开关安装垂直, 其倾斜度不应大于5°。电源进线接在”电源”侧, 出线接在”负载”侧。
b、 自动开关内过载脱扣器的可调螺钉不得随意调节。
c、 操作手柄的开合位置应正确, 开关辅助接点动作应正确可靠, 接触良好。
E、 低压接触器及电动机、 电动器安装。
a、 应垂直安装, 接线正确。
b、 衔铁表面应无锈斑、 油污, 接触面平整、 清洁。可动部分灵活无卡阻, 灭弧罩之间应有间隙。
c、 电磁起动器热元件的规格应与电动机的保护性相匹配。
5、 电器装置的选择
(1) 一般要求
① 配电箱、 开关箱内的电器必须可靠完好, 不准使用破损、 不合格产品。
② 总配电箱应装设总隔离开关和分路隔离开关, 总熔断器和分路熔断器以及漏电保护器。若漏电保护器同时具有过负荷和短路保护功能, 可不设分路熔断器或分路开关。总开关的额定值、 动作整定值与分路开关电器的额定值、 动作整定相值适应。
③ 分配电箱应装设隔离开关和分路隔离开关以及总熔断器和分路熔断器。总开关的额定值、 动作整定值与分路开关电路的额定值、 动作整定相适应。
④ 末级配电箱( 开关箱) 必须设置漏电保护器, 严格执行”一机一闸一漏一箱”的要求。
(2) 实施要点:
总配电箱内电器的配置原则( 图6) :

a、 总配电箱应装设总隔离开关和分路隔离开关, 在任何情况下都能够使用电设备实行电源隔离。
空气开关不能用作隔离开关。
b、 总配电箱内必须装设漏电保护器, 形成以电网的干线与分支线为保护范围的第一级漏电保护。总配电箱一般不宜采用漏电掉闸型, 可选用中灵敏度漏电报警和延时型保护器。
c、 总开关的额定值、 动作整定值与分路开的电器的额定值、 动作整定值相适应。
d、 总配电箱应装设电压表, 总电流表, 总电度表及其它仪表。
① 分配电箱内电器的配置原则
a、 分配电箱内电器的配置要求( 图7)

b、 应设置隔离开关。总开关的额定值、 动作整定值与分路开的电器的额定值、 动作整定值相适应。
c、 分配电箱一般不宜采用漏电掉闸型, 漏电保护器的灵敏度不要求太高, 可选用中灵敏度漏电报警和延时型保护器。分配电箱的漏电保护器主要提供间接保护。参数按支线上实测泄漏电流值的2.5倍选用, 一般选用100—200mA( 不超过300mA·s限值) 。
② 开关箱内电器配置的原则。
a、 每台用电设备应有各自专用的开关箱, 必须实行”一机一闸一漏一箱”制, 严禁用同一开关电器直接控制二级二台以上用电设备( 含插座)
b、 每台用电设备必须实行”一机一闸一漏一箱”制, 不允许将两台用电设备的电气控制装置合置在一个开关箱内, 避免发生误操作等事故。
c、 开关箱内的开关电器必须能在任何情况下都能够使用电设备实行电源隔离, 即开关箱必须装设隔离开关。
③ 漏电保护器
施工现场所有用电设备, 除作保护接零外, 必须在设备负荷线的首端处设置漏电保护器。36V及36V以下的用电设备如工作环境干燥, 可免装漏电保护器。
a、 两级漏电保护分析见表( 表4)
序号
项目名称
项目内容解释
1
两级漏电保护的设置位置
第一级漏电保护: 总配电箱内各回路开关电器的末级
第二级漏电保护: 开关箱内各回路隔离开关的负荷侧
2
两级漏电保护的保护范围
第一级漏电保护: 总本电箱的对应回路出线、 分配电箱及
分配电箱的回路出线, 形成总保护方式
第二级漏电保护: 用电设备及开关箱对应回咱出线, 和第一级
漏电保护配合, 形成分级选择性保护方式
3
两级漏电保护器的配置原则
两级漏电保护器的额定漏电动作电流和额定漏电动作时间应作合理配合, 满足”阶梯原则”, 使之具有分级分段保护的功能。
4
施工注意点
a) 安装漏电保护器后不能撤消或降低对线路设备的接零( 接地) 保护要求及措施;
b) 线路的保护零线不能接入漏电保护器;
c) 不能由一台漏电保护器同时保护两台以上的设备;
d) 回路中的漏电保护器停送电操作, 应按倒闸操作程序及有关安全安全操作规程进行。
b、 漏电保护器的正确接线方式( 见图8)
c、 漏电保护器的选择必须与其装设位置, 工作环境, 额定电压、 线路供电方式相适应。
d、 总配电箱和开关箱中两级漏电保护工作参数间应相互配合, 达到分级分段保护功能。
e、 漏电保护器必须按产品说明书安装、 使用。搁置已久重新使用和连续使用一个月的漏电保护器, 应认真检查特性, 发现问题及时修理或更换。漏电保护器的接线方式必须符合规范规定。
6、 配电箱、 开关箱及导线进出要求
(1) 配电箱、 开关箱中导线的进出线口应设在箱体的下底面, 严禁设在箱体的上顶面、 侧面、 后面和箱门处。
(2) 进出线应加护套分路成束并做好防水弯, 导线束不得与箱体进出线口直接接触。
(3) 移动式配电箱和开关箱的进出线必须用橡皮绝缘电缆。
(4) 进入开关箱的电源线, 严禁用插销连接。
7、 应注意事项:
(1) 配电箱、 开关箱的设置应考虑位置集中, 并有防雨设施和防护棚。
(2) 配电箱、 开关箱内的电器安装应符合规范要求, 箱内不得存放杂物。
(3) 配电线路不得拖地, 架空时应穿管, 接地接零外露部分应有保护措施。
(4) 专业电工坚持天天检查、 巡视、 维修、 保养并认真做好档案资料整。
三、 安全用电, 组织保证措施
1、 健全制度
(1) 成立以项目经理为主要负责, 项目经理、 施工员、 安全员、 作业班组长及专业电工为成员的安全用电组织领导小组。强化安全用电管理, 严格规范操作监督。增强安全用电意识, 确保用电安全。
(2) 严格按照”临用电规范”定期进行安全用电技能培训和教育、 宣传、 普及安全用电常识。
(3) 签定安全用电目标责任, 落实岗位职责, 用电设施使用检查、 维护、 清理及制度完善和考核。
2、 保证措施
(1) 安全用电设置及安装、 检查、 维修人员必须是专业电工, 并持证上岗。其它人员不得随意操作。
(2) 认真执行《施工现场临时用电安全技术规范》( JGJ46- 、 J405- ) , 按照临用电安全施工方案, 组织专业人员, 进行专项安全技术交底。落实计划、 任务、 目标、 责任及考核。
(3) 施工现场的用电设备、 配电箱、 开关箱及线路等设施, 专业电工应按制度每天一次检查, 每月一次普查, 并作好记录。
(4) 施工现场安全用电采用TN-S接零保护系统时。
① 工作零线和保护零线自电源到负荷的任何地方都必须严格分开, 不能混接。
② 保护零线严禁穿过漏电保护器, 工作零线必须穿过漏电保护器, 保护零线必须做重复接地, 工作零线禁止做重复接地。保护零线不得装设开关或熔断器。
③ 工作零线( N) 的端子板和配电箱的金属部分绝缘, 保护零线( PE) 的端子板与配电箱的金属部分连接。
④ 保护零线的统一标志颜色为黄/绿双色线, 在任何情况下, 不准用黄/绿双色线作负荷线。
⑤ 施工现场的电力系统严禁利用大地作相线或零线。所有电气设备除作保护接零外, 必须在设备负荷的首端处设置漏电保护器。其安装、 接线应符合规范要求。
⑥ 保护零线的截面应不小于工作零线的截面, 同时必须满足机械强度要求。
⑦ 一般环境条件下的开关箱内的漏电保护器, 其额定漏电动作电流应不大于30mA, 额定漏电动作时间应小于0.1s。在有腐蚀介质所场或金属的构架上或狭窄场所的用电设备, 应选择防溅型漏电保护器, 其额定漏电动作电流应不大于15mA, 额定漏电动作时间应小于0.1s。
⑧ 外线埋设应穿管, 接头应设置在专用接线箱内。接线箱应有防潮、 防渗漏、 防水的功能。
⑨ 保护零线除必须在配电室或总配电箱处作重复接地外, 还必须在配电线路的中间和末端处再做重复接地。重复接地的电阻值不得大于10Ω。
(5) 配电室、 配电箱1m范围内不得堆放其它物资, 环境应干净。配电箱及电器设备安装应符合规范要求。配电箱内不得放置任何杂物。
(6) 配电室、 配电箱应设有醒目的警示标志、 标牌和防火器材。严禁烟火。
(7) 机械、 电气设备应指定专人负责检查、 维护和管理。非专业人员不得任意操作或乱搭乱接线路。
(8) 各种开关电器的额定值应与其控制用电设备的额定值相适应。
(9) 手持电动工具的外壳、 手柄、 负荷线、 插头开关等, 必须完好无损, 使用前必须作空载检查, 试运转正常后方可使用。
(10) 潜水泵的负荷线必须采用YHS型防水橡皮护套电缆, 并不得承受任何外力。
(11) 在潮湿和易触及带电体场所的照明电源不得大于24伏, 在特别潮湿的场所导电良好的地面工作的电源电压不得大于12伏。
(12) 使用行灯的电源电压不超过36伏, 灯体与手炳应坚固, 并有保护网罩。
(13) 塔吊防雷接地装置应符合规范要求, 接地电阻值不得大于4Ω。
(14) 在特别潮湿地段或场地作业时, 必须按规定穿戴绝缘鞋、 手套和使用电工绝缘工具。
3、 办公生活用电安全技术措施
(1) 办公生活用电与施工用电分设, 并设置专用开关箱, 箱内的线路、 电器及箱体的安装应符合本方案第四章中相关规定。
(2) 照明系统庆使三箱负荷平衡。其中每一单相回路上、 灯具和插座数量不宜超过25个, 负荷电流不宜超过15A。额定漏电动作时间应小于0.1S。
(3) 室内配线采用绝缘铜芯导线嵌绝缘槽或穿管顺墙安设。高度距地不小于2.5m。
(4) 室内照明灯具: 办公室安设荧光灯, 其它安设插口或螺旋灯具, 开关等安装距地1.3m.拉线开关距离不大于2-3m, 与出入口的水平距离为0.15-0.2m, 拉线出口向下。
(5) 职工宿舍、 厨房、 厕所等灯泡不得大于60W, 灯具室内距地不低于2.5m, 室外灯具距地不得低于3m。
(6) 严禁使用电炉。水避免进行取暖, 烧开水。冬季施工, 职工使用取暖器, 如: 电热毯、 取暖壶必须按规定使用, 电热毯不得通宵使用。
(7) 办公生活用电由专业电工安装、 管理, 其它人员不得乱搭乱接电源。按作息时间规定操作, 室内不得出现长明灯。
(8) 如果发现个人乱搭乱接电线或用电炉取暖, 水乌龟烧水, 一次罚款50-100元, 并没收其用具。
4、 施工用电使用与维护。
(1) 配电箱、 开关箱应有名称、 用途、 分路标记及系统接线图。
(2) 配电箱、 开关箱应由专人负责, 并定期检查、 维修。检查维修时必须按规定穿戴绝缘鞋、 手套, 必须使用电工绝缘工具。并应做好检查, 维修工作记录。
(3) 对配电、 开关箱进行定期维修、 检查时, 必须将其前一级相应的电源隔离开关分闸断电, 并悬挂”禁止合闸, 有人工作”停电标志牌, 严禁带电作业。
(4) 配电箱、 开关箱必须按照下列顺序操作;
① 送电操作顺序为: 总配电箱→分配电箱→开关箱
② 停电操作顺序为: 开关箱→分配电箱→总配电箱。( 出现电气故障的紧急情况除外)
(5) 施工停电作业1小时以上时, 应将动力开关箱断电上锁。
(6) 开关箱操作人员必须符合以下规定。
① 各类用电人员应掌握安全用电基本知识和所用设备的性能。在使用电气设备前必须按规定穿戴和配备相应的劳动防护用品, 并应检查电气装置和保护设施, 严禁设备带”缺陷”运转。
② 保管和维护所用设备, 发现问题及时报告解决。
③ 暂时停用设备的开关箱必须分断电源, 隔离开关。并应关门上锁。
④ 移动电气设备时, 必须经电工切断电源并做妥善处理后进行。
(7) 配电箱、 开关箱内不得放置任何杂物, 并应保持整洁。
(8) 配电箱、 开关箱内不得随意挂接其它用设备。
(9) 配电箱、 开关箱的进线和出线严禁承受外力, 严禁与金属尖锐断口, 强腐蚀介质和易燃易爆物接触。
四、 安全用电组织急救措施
1、 安全防火组织措施
成立以项目经理为主要负责, 施工员、 安全员及其它人员组成的应急救援领导小组, 制定消防安全制度, 严格消防安全操作规程, 严格分工并签订防火目标责任书。
(1) 项目部根据施工进度和环境气候变化因素, 适时组织职工进行防火知识的学习, 宣传和教育。深刻认识火灾事故重大危害性。
(2) 定期组织防火检查, 及时消除隐患, 检查主要内容。
① 电气线路是否老化、 发热、 断裂, 线路安设是否合理, 导线截面是否相适应, 接头是否牢固可靠, 绝缘包缠是否松脱。
② 照明灯具: 照明灯具与可燃物的距离是否符合要求, 卤钨灯灯具是否采用耐热绝缘材料安装, 照明灯具安装是否符合临用电规范”照明”有关条款。
③ 电动机械: 电动机金属外壳是否接地良好, 熔断器、 继电器是否完好无损, 电动机运行是否发热, 电流、 电压有无变化, 相线搭接是否坚固牢靠。
④ 电热设备: 电热设备是否实行专人管理; 停止工作后是否切断电源, 锁好开关箱; 设备是否接地良好; 周围有无可燃物并配备灭火器材; 职工使用电热毯; 是否注意防潮; 不用是是否切断电源。
⑤ 电气焊设备: 是否坚持动火审批手续, 现场是否配置有灭火器材; 是否严格执行”十不焊”的作业要求; 有无违章作业现象。
⑥ 现场的机械设备防雷措施是否具备; 性能是否符合要求、 符合安全。
⑦ 各种机械、 电器设备是否按规定定期进行检查、 保养、 维护, 资料、 记录是否齐全, 真实可靠。
⑧ 特殊场所、 特殊部位是否设有防火警示标志标牌, 制度及其它设施。
(3) 成立项目经理为队长, 施工员为副队长, 安全员、 各班组长及项目管理人员、 公司业务骨干为成员的义务消防队, 并根据不同季节最低不少于二次进行实地演练。同时有针对性的组织消防安全培训, 让全体人员全面掌握消防安全的基本常识, 消防器材的正确使用, 注意事项和处理突发事件的业务技能。
2、 灭火设施的设置
根据施工现场实际, 灭火器材主要以干粉灭火和消防水源灭火两种形式, 布设应符合规范要求。
(1) 特殊部位每组配设( 塔吊、 配电室、 保管室、 木加工场、 钢筋加工房) , 办公、 职工食堂及职工宿舍区域共设置8kg干粉灭火器8具。灭火器高度和距离按规范要求和实际配设。
(2) 在主体工程地面中段设消防水泵1具, 并设置φ50消防栓和φ50消防水带及龙头1套, 保证工程消防使用。
3、 火场逃生措施
火灾发生后, 随手关闭通道门窗, 以最低或匍匐姿势前进, 并用湿毛巾捂住口鼻, 身上着火应及时脱掉衣物或就地翻滚, 火场逃生最好不乘坐电梯。
4、 触电急救措施
(1) 触电事故类型
① 电流伤害事故: 主要形成分为电击和电伤两大类。
a、 电击: 又分为直接电击和间接电击。按照人体触及带电体和带电体的方式和电流经过人体途径, 触电分为单相、 两相、 跨步电压触电三种情况。
b、 电伤: 主要分为灼伤、 烙印、 皮肤金属化。
② 电磁场伤害事故
③ 雷击事故。
④ 电路故障引起火灾而伤人的事故。
(2) 触电急救措施
① 现场急救要点:
a、 迅速脱离电源。当发现有触电时, 切不可惊慌失措, 应采取措施尽快使其脱离电源, 这是减轻伤害和救护触电者的关键。
b、 准确实行救治。施行人工呼吸和胸外心脏挤压时, 动作必须准确, 救治才会有效。
c、 就地进行抢救。发现人员触电应及时就地进行抢救, 千万不能等。经验说明, 从触电后1min开始救治者, 90%有良好效果; 从触电后6min开始救治者, 10%有良好效果; 从触电后12min开始救治者, 救治可能性很小。故应大力普及人工呼吸法、 胸外心脏挤压法。
d、 救治要坚持到底。触电者在送医院途中, 应继续实施抢救, 不应在停止抢救。当心跳、 呼吸停止( 假死) 、 瞳孔散大, 出现尸斑、 尸僵、 血管僵化( 或肛门松驰) 这五个征象中, 如果有一个未出现, 也应当作假死, 努力抢救, 不能停止。经医生做出无法救治的诊断后, 方可停止抢救。
5、 易燃易爆物资存放与管理。
①施工材料的存放、 保管, 必须符合防火安全要求, 库房用非燃材料支搭, 易燃易爆物品实行专库储存, 分类单独存放, 保持通风, 用电符合防火规定, 并建立《仓库防火安全管理制度》。
②使用易燃易爆物品, 必须严格防火措施, 指定防火负责人, 配备灭火器材, 确保安全。
③使用电气设备和化学危险物品, 必须符合技术规范和操作规程, 禁止违章作业, 确保施工安全。
④具有火灾危险的场所禁止动用明火, 确实需用明火时, 必须事先向主管部门办理手续, 采取消防措施, 切实确保安全。
⑤在大风暴雨后, 要检查工地临时设施, 脚手架、 机电设备、 临时线路, 发现倾倒、 变形、 下沉、 漏雨、 漏电的现象, 应及时修理加固, 有严重危险的要立即排除。
⑥高层建筑、 高层脚手架及易燃易爆仓库和塔吊、 打桩机械应设临时避雷装置, 对机电设备和电器开关, 要有防雨、 防潮设施。
⑦现场道路要加强维护, 斜道和脚手板要设防滑装置。
⑧夏季施工作业要调整作息时间, 高温工作场所, 应加强通风降温措施。
⑨冬季施工油漆和稀料桶不准靠近火炉或用火烤。
⑩施工现场每月对职工进行一次消防检查记录, 每季进行一次义务消防队员培训, 召开一次消防会议, 并做好消防定期检查记录。
施工现场灭火器配备, 一般临时施工区每100m2配备两只灭火器, 临时木工房、 油漆间和木、 机具间等, 每25m2应配备一至二只灭火器, 油库、 危险品库房、 配电室应配置足够数量的干粉灭火器, 原则上不少于两只。仓库和材料堆放场, 应根据灭火对象特征, 分组布置泡沫、 清水、 二氧化碳等灭火器, 每组不少于两只, 每组灭火器间距不大于25m。
6、 现场电工岗位责任制
(1) 对施工现场供电系统安全运行负全责。
(2) 负责对施工现场用电设备的安装、 拆除及维修保养工作。
(3) 对现场用电负责分配、 供给及使用的交底。
(4) 对分包单位的用电负责建档, 指导、 监督, 对违反电气操作有权制止作业, 停止供电并按规定处罚。
(5) 对违反电气规定乱接电器的行为进行制止并及时向现场主要管理领导汇报。
(6) 对现场所有电气按时进行巡视检查、 维修、 登记( 资料整理) 归档。
(7) 负责宣传安全用电和触电急救工作。
审核人

交底人

接受交底人
