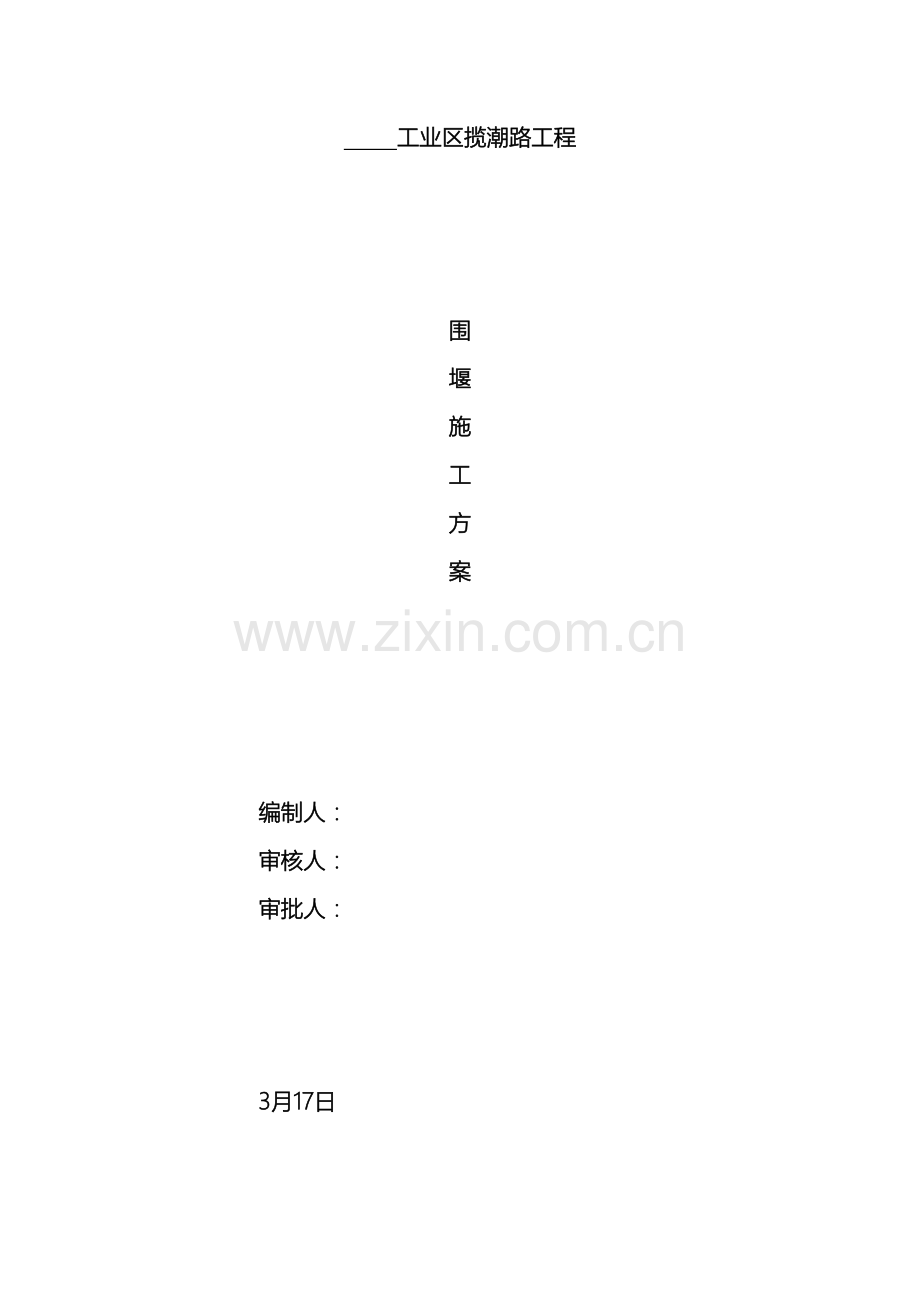

工业区揽潮路工程

围
堰
施
工
方
案

编制人：
审核人：
审批人：

3月17日

目录
一、施工流程 2
二、施工方法 2
三、注意事项 4
四、出水口施工 4
五、安全施工措施 5

一、施工流程
现场勘察→材料准备→测量放样→编织袋投放、堆码→筑土振捣→出水口施工→围堰拆除、河道疏通。
二、施工方法
1、经过进行现场勘察，查看现场水文地质情况，我司选择木桩预埋、编织袋装土填筑围堰。围堰所用土方采用现场调运，平均运距约500米，采用挖掘机挖土，装载机运至现场。
2、根据图纸、出水口施工工作面等进行测量放样，确定出围堰位置。
3、木桩预埋，预埋木桩间距为30cm。预埋的木桩必须进入持力层50cm以上，预埋完毕的木桩露出水面至少一米，以保证后期水位升高能够继续码放沙袋。预埋木桩采用人工钉桩，桩顶用铁套筒保护，防止在击打过程中损坏木桩。预埋木桩50cm左右时进行投放沙袋，循序渐进，这样施工人员能够站在码放完毕的沙袋上进行木桩预埋。
投放沙袋的速度不得快于木桩预埋的速度，避免木桩直接钉在沙袋上造成倾斜。
4、投放袋装量为袋容量1/3~1/2的编织袋，编织袋投放前尽可能清除堰底河床上的杂物、树根、杂草等，以减少渗漏；袋口应用麻绳或绑扎丝绑扎，并进行平整。投放编织袋时不得采用抛投，必须采用顺坡滑落的方式，并要求上下层互相错缝，且尽可能堆码整齐，在水中投放编织袋，可用一对带钩子的杆子钩送就位。当围堰至水中心时由于流水面减小而水流流速变大时，外侧丝袋可装小卵石或粗砂以免冲走。编织袋应顺坡送入水中，以免离析，造成渗漏。
堰堤的宽度、坡度应视水的深度和流速而定。经过现场水文条件勘测，我司堆砌围堰的堰顶宽度要保证1米的宽度，堰堤外侧放坡为1：2。
4、编织袋堆码到一定长度时，要注意及时填筑抗渗性能较好的土（粘土）。填筑土方时，要注意填筑速度，不宜超过码袋的速度，应保持一定的距离，以免编织袋直接落在松散填土上，但也不宜太滞后，否则投袋码袋不方便。在填筑（粘土）时不要直接向水中倒土，而应将土倒在已出水面的堰头上，自河床的浅水侧逐步向深水方推进，严防涌水，避免堰堤坍塌是围堰成败的关键，为此筑土时，应同步进行振捣振实，以减少渗漏，加强堰堤的强度和稳定性。
5、待围堰合拢成型后，进行围堰内侧清除污水及淤泥的过程中，应随时注意围堰的稳定性，必须做到边清淤边加固围堰。围堰加固过程中应用12#铅丝将所有木桩进行串联，并保证上下间距不得大于30cm。
6、在围堰内侧工作面范围内，沿围堰坡脚开挖一条宽0.5米、深0.5米，长5米的导流沟，确保渠内明水渗入工作面后能够有效排出。
三、注意事项
1、填筑堰堤的材料采用抗渗性能较好的土，以利阻水、减少漏水、渗水。
2、当水深或现场条件限制无法正常清淤除杂时，编织袋的投放速度和筑土速度不宜过快，应尽可能利用编织袋和筑土把淤泥挤跑。如果编织袋和填土直接落在淤泥上，围堰内排水后容易使堰堤发生位移，致使堰堤整体性垮掉，将可能带来严重的人员伤亡和经济财产损失。
3、围堰的合拢点应选在下游。
4、为应对紧急情况，应备足编织袋、斗车和木桩等应急物资设备；相关管理人员保证24小时内能够联系上并随时到场；组织好应急救助队伍等准备工作。
四、出水口施工
围堰施工完毕后，依据图纸进行出水口基础开挖，首先将出水口施工范围内原有的淤泥及杂物全部清除，如果清除后的标高低于雨水口的施工标高，回填级配沙石至雨水口基础施工位置。依据标准图集进行出水口及下游护坡施工。施工完成后拆除围堰，疏通河道。
五、安全施工措施
成立以项目经理为组长的施工现场安全文明领导小组，项目经理为项目安全生产第一责任人，对工程施工生产安全负有直接的领导责任。牢固树立“安全为了生产、生产必须安全”、“安全第一，预防为主”的思想。
1、在工地适当位置设置足够安全标志，在围堰周围要设置围护栏。配备专职安全督导员，消除事故隐患，做好安全文明三级教育和施工前的安全技术交底。
2、司机、电工等特种工人必须持证上岗，机械设备操作人员(或驾驶员)必须经过专门训练，熟悉机械操作性能，经专业管理部门考核取得操作证或驾驶证后上机(车)操作。
3、开始挖土前，需对机械进行检查，完工后对机械进行保养，施工中按安全操作系统进行机械操作。
4、晚上施工时，照明系统必须保持良好状态，照明要充分。
5、因场地内地质条件较差，土方开挖过程中必须切实保证机械人员施工安全，由专人负责指挥挖机操作，挖掘机必须保证有足够的安全坡度，挖掘机行走地方土层必须有足够的强度，强度不够的地方，必须采取措施，铺设碎石、砂袋等。
6、进入施工现场人员，应按规定佩戴救生衣等安全劳保用品，严禁赤脚或穿拖鞋上班，有关作业人员必须做好交接班手续，班组应定期进行安全活动，并做好安全检查记录。
7、配足专职安全员和安全协管员，做到每个施工点有一名安全协管员。

施工安全组织机构图：
安全生产领导小组

组长：项目经理 衣鹏

副组长：项目技术总工 王全伟

电工班班长
工程队安全员
工程队队长
材料设备科科长
施工技术科科长
安全质量科科长
