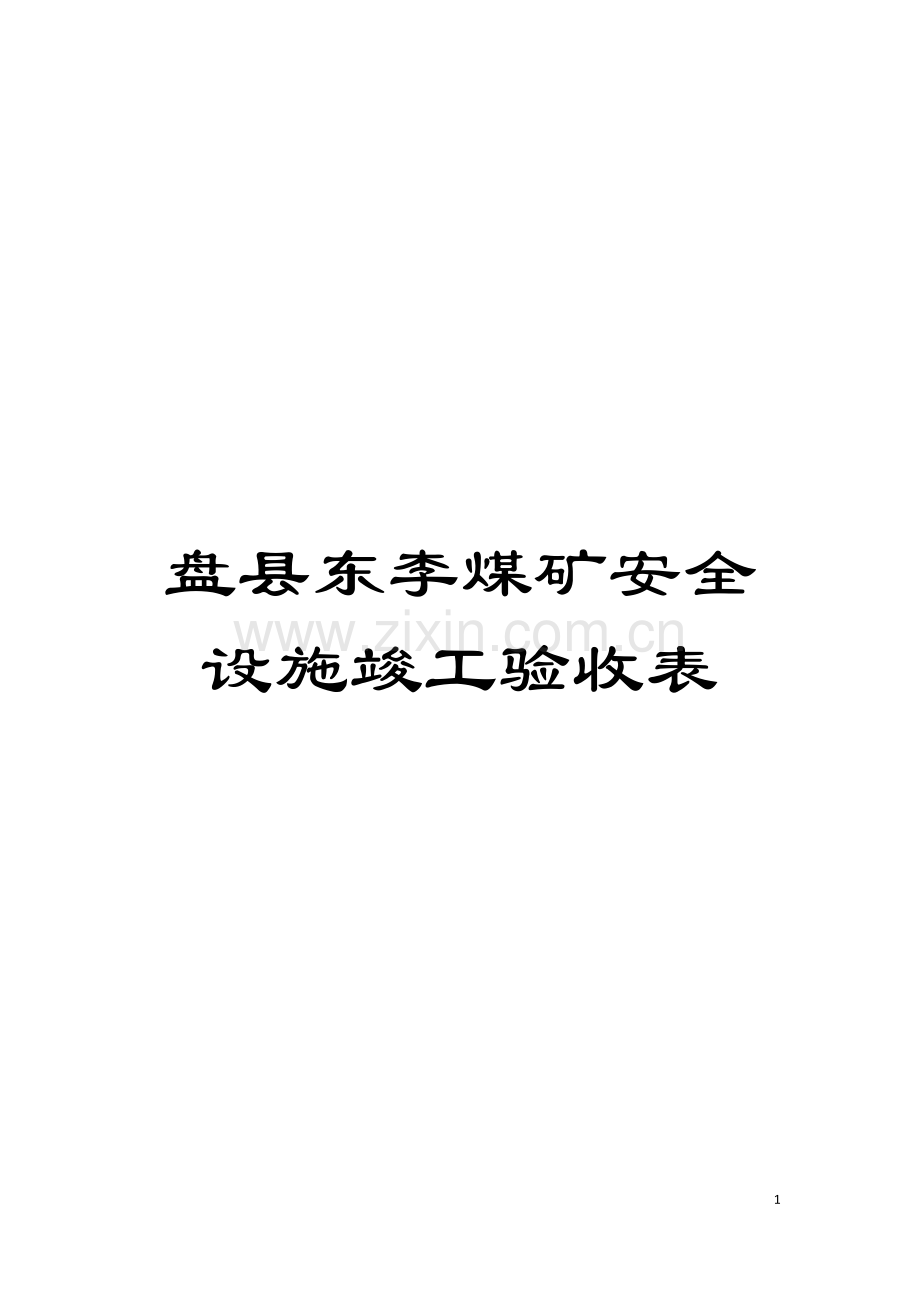

盘县东李煤矿安全设施竣工验收表

37

资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

盘县东李煤矿建设工程安全设施竣工

验 收 表

月 日

盘县东李煤矿 煤矿建设工程安全设施竣工验收表
一、 通风系统 月 日
序
号
项目名称
验收内容
设计要求
实际验收
验收方法
结 论
备注
验 收 人
签字
合格
不合格

1

主要通风机
台数、 型号、 实际运转风量、 风压、 外部漏风、 工况点、 等积孔、 反风设施、 出风井口防爆门、 通风机性能测定及试运行记录、 通风机内仪表配置及管理制度。
主要通风机型号FBCD54-6-№15, 2台风量23.3～51.7m3/s, 负压617～2340Pa, 主扇配套选用防爆电机型号为YBFe280M-6, 功率为55×2 kW。通风机作通风系统特性曲线得风机工况点参数为: η容易M＝0.70, 叶片安装角－6°, QM=42.0m3/s, HM=1088pa; η困难M＝0.75, 叶片安装角+3°, QM=44.0m3/s, HM=1228pa。采用集中抽出式通风方式。反风方式, 采用风机反转反风.外部漏风小于5%。
通风机性能测定已 作了测定有效期4年。通风机内仪表配置及管理制度健全。设计等积孔为1.57。

2

矿井通风

必须有完整的独立通风系统。

有完整的独立通风系统。矿井现为单一采区布置, 抽出式通风方法。

盘县东李煤矿 煤矿建设工程安全设施竣工验收表
一、 通风系统 月 日
序
号
项目名称
验收内容
设计要求
实际验收
验收方法
结 论
备注
验 收 人
签字
合格
不合格

3

进风井( 立井、 斜井、 平硐)
位置、 数量、 断面、 装备、 风速、 空气温度。
主井位置: X=2844013Y=35462511
标高1422.98m净断面S=7m2
装备: 皮带运输机 ,风量Q=20m3/s
风速V=2.9m/s
副井位置: X=2843979Y=35462505标高1419.2m净端面S=6m2装备: 1.6m绞车,风量Q=22m3/s
风速V=3.0m/s

4
回风井( 立井、 斜井、 平硐)
位置、 数量、 断面、 装备、 风速、 漏风率。
回风井位置: X=2843940Y=35462519标高1419.2m净端面S=5m2装备: 两路抽放管路,风量Q=42m3/s
风速V=8.4m/s

盘县东李煤矿 煤矿建设工程安全设施竣工验收表
一、 通风系统 月 日
序
号
项目名称
验收内容
设计要求
实际验收
验收方法
结 论
备注
验 收 人
签字
合格
不合格
5
通风设施
永久风墙、 风门、 风桥、
风窗。
矿井通风设施主要有风门、 风窗、 风墙, 为确保正常使用, 采取如下保证措施: ( 1) 风门、 调节风门四周必须掏槽, 掏槽深度0.2～0.3m, 风门、 调节风门前后5m范围内支架保证完好, 无空帮空顶。( 2) 风门门框规整, 向关门方向倾斜80～85°, 有足够的断面经过矿车, 门扇关闭时接缝必须严密, 开启灵活。( 3) 所有风门均设有调节风窗, 能够保证巷道风速满足《煤矿安全规程》要求。( 4) 设置双道风门, 能够保证通风系统的稳定。

6
主要进、
回风巷
风速

主斜井风速:V=2.9m/s
回风井风速:V=8.4m/s
副斜井风速:V=3.0m/s
112运输上山风速:V=3.0m/s
1121运输巷风速:V=2.7m/s
1121回风巷风速:V=3.0m/s
112回风上山风速:V=6.8m/s

盘县东李煤矿 煤矿建设工程安全设施竣工验收表
一、 通风系统 月 日
序
号
项目名称
验收内容
设计要求
实际验收
验收方法
结 论
备注
验 收 人
签字
合格
不合格
7

采区通风

分区通风系统、 采区上山
数量
现为单一采区开采,采区上山3条,待矿井一采区开采完后, 二采区作为接替采区的回采巷道布置需要补充设计

8

掘进工作面

通风方式、 风机位置、 供电方式及保护

掘进工作面采用压入式通风, 本矿掘进工作面采用型号为DBKJ-7.5×2型防爆对旋局部通风机, 风量范围136～270m3/min, 功率7.5kW×2, 1122风巷风机安装在1385联络巷,1122运输巷风机安装在1340车场风门外.实行双风机双电源.安设”三专两闭锁”装置。

9

井下爆破材料库

独立通风、 风量、 设置位置
无

盘县东李煤矿 煤矿建设工程安全设施竣工验收表
一、 通风系统 月 日
序
号
项目名称
验收内容
设计要求
实际验收
验收方法
结 论
备注
验 收 人
签字
合格
不合格
10

井下充电硐室

新鲜风流、 氢气浓度

无

11
矿井安全出口

数量、 位置、 安全出口方向标志
矿井安全出口三个, 主井位置: X=2844013Y=35462511副井位置: X=2843979Y=35462505
回风井位置: X=2843940Y=35462519,设置安全出口方向标志.

12

矿井通风系统图、 通风网络图

风流方向、 风量、 通风设施位置
每季度绘制矿井通风系统图、 通风网络图,标明风流方向、 风量、 通风设施位置.

13

矿井避灾路线图
要有水、 火、 瓦斯、 突出的避灾路线图; 避灾标识
每季度绘制矿井有水、 火、 瓦斯、 突出的避灾路线图; 设置避灾标识

盘县东李煤矿 煤矿建设工程安全设施竣工验收表
二、 粉尘灾害防治系统 月 日
序
号
项目名称
验收内容
设计要求
实际验收
验收方法
结 论
备注
验 收 人
签字
合格
不合格
1
井下洒水系统
有防尘供水系统图、 供水管路、 设施

每季度绘制防尘供水系统图,标明供水管路、 设施

2
防尘措施
掘进工作面、 采煤工作面、 其它地点的防尘
在采掘工作面、 工作面上下出口、 装载点、 卸载点、 提升运输等井下作业地点, 均设手动喷雾洒水装置, 同时设置粉尘探头, 以控制各产尘点的粉尘,掘进工作面采用湿式凿岩机、 湿式电煤钻, 掘进工作面后方、 采面运输巷、 采面回风巷11回风大巷设置水幕净化空气, 配备湿式除尘风机, 防尘水幕架设。

3
注水设备及仪表
规格、 型号、 数量

根据盘县现有生产矿井的实际生产情况、 人员素质和管理水平, 该矿暂不考虑煤层注水防尘措施。

盘县东李煤矿 煤矿建设工程安全设施竣工验收表
二、 粉尘灾害防治系统 月 日
序
号
项目名称
验收内容
设计要求
实际验收
验收方法
结 论
备注
验 收 人
签字
合格
不合格

4

隔爆措施( 适用于开采有爆炸危险煤层的矿井

矿井的两翼、 相邻的采区、 相邻的煤层和相邻的工作面隔爆方式
在1121工作面运输巷、 回风巷, 1122运输巷掘进工作面、 1122回风巷掘进工作面设置辅助隔爆水棚; 在回风斜井内设置主要隔爆棚。1121回采工作面运输巷、 1122运输巷掘进工作面隔爆水棚的总水量: G =200×断面积＝200×6.0＝1200L; 1121回采工作面回风巷、 1122回风巷掘进工作面隔爆水棚的总水量: G =200×断面积＝200×5.3＝1060L回风斜井( 净断面均为5.0m2) 内设置主要隔爆水棚, 隔爆水棚的总水量: G =400×断面积＝400×5.0＝ L;

5

地面生产系统及排矸

防尘、 除尘、 喷雾洒水

必须安装防尘、 除尘、 喷雾洒水

盘县东李煤矿 煤矿建设工程安全设施竣工验收表
三、 煤与瓦斯突出防治系统 月 日
序
号
项目名称
验收内容
设计要求
实际验收
验收方法
结 论
备注
验 收 人
签字
合格
不合格
1
防突措施计划
措施计划
已编制措施计划

2
防突设计
设计
已由贵州省煤炭设计研究院编制盘县东李煤矿防突设计

3
巷道布置

主要巷道布置、 采掘工作面的布置
主斜井、 副斜井 、 回风井三个井硐, 112采区: 112运输上山112轨道上山、 112回风上山、 1121工作面、 1122风巷、 1122运输巷, 1340、 1300底板抽放大巷。

4
突出层采煤方法
突出层严禁采用放顶煤、 水采、 非正规采煤法及风镐落煤
突出层严禁采用放顶煤、 水采、 非正规采煤法及风镐落煤

5
防突措施
开采保护层、 预抽瓦斯等区域性措施
12#煤层作为17#煤层保护层开采。在17#煤层底板作了1300、 1340两条抽放大巷, 布置8个 钻场预抽煤层瓦斯等区域性措施

盘县东李煤矿 煤矿建设工程安全设施竣工验收表
三、 煤与瓦斯突出防治系统 月 日
序
号
项目名称
验收内容
设计要求
实际验收
验收方法
结 论
备注
验 收 人
签字
合格
不合格

6
开采保护层
保护层措施、 保护层和被保护层层位关系, 被保护层抽放

保护层措施: 本煤层抽放、 超前钻孔排放、 ”四位一体”的综合防突措施, 保护层和被保护层层位关系是相邻, 层间距22m, 开采上保护层, 被保护层采用底板预抽煤层瓦斯的区蜮性防突措施。

7
预抽煤层瓦斯
监测、 监控设备型号、 性能、 台数及安装地点
监测、 监控设备型号: KJ73N, 分站7台型号: KJF86N, 安装地点: 地面机房1台、 抽放泵房2台、 112运输上山联络巷1台、 1340车场1台、 1385通风联络巷1台

8

局部防突措施
局部防突措施内容、 揭穿煤层瓦斯压力、 瓦斯含量、 突出参数, 上山掘进的硬质抗静电风筒
局部防突措施内容: 本煤层抽放、 超前钻孔排放、 ”四位一体”的综合防突措施, 揭穿煤层采取专门的揭煤措施。

9
安全防护措施

震动爆破、 远距离爆破、 避难硐室、 反向风门、 压风自救等
按设计采取远距离全井撤人放出班爆制, 在1300车场112轨道上山设置三个避难硐室, 所有风门都设置反向风门, 设置压风自救14组。

10
煤与瓦斯突出预测, 效果检验
预测效果检验所需要仪表数量
钻屑瓦斯突出参数仪型号WTC: 2台、 瓦斯解析仪型号MD－2: 1台、 煤层瓦斯含量快速测定仪型号WP-1: 1台、 瓦斯抽放综合参数测定仪型号CJZ70: 1台

盘县东李煤矿 煤矿建设工程安全设施竣工验收表
四、 瓦斯抽放系统 月 日
序
号
项目名称
验收内容
设计要求
实际验收
验收方法
结 论
备注
验 收 人
签字
合格
不合格
1
瓦斯抽放系统
矿井绝对瓦斯涌出量( 及按年产量)
矿井相对瓦斯涌出量分别为67.06m3/t, 绝对瓦斯涌出量分别为4.14m3/min( 包括抽放的瓦斯) 。以 瓦斯等级鉴定为依据。

2
瓦斯抽放设施
泵房位置、 安全保护装置选型及仪表

矿井瓦斯抽放站场地选择在工业场地北面, 位于风井后面的缓坡地带, 泵站场地标高+780m, 排空管及补水冷却系统布置在标高+785m台阶上。经初步踏勘, 场地内没有不良工程地质现象。瓦斯抽放泵站与风井井口、 通风机房及其它重要建( 构) 筑物直线距离均大于50m。安装瓦斯抽放泵、 高低压供配电设备、 控制系统设备、 瓦斯参数监测设备、 通信设备等, 室外设置瓦斯进出口配气系统、 防爆炸、 防回火装置、 进出口排空管、 补水及冷却系统、 防雷接地系统等安全保护装置。

盘县东李煤矿 煤矿建设工程安全设施竣工验收表
四、 瓦斯抽放系统 月 日
序
号
项目名称
验收内容
设计要求
实际验收
验收方法
结 论
备注
验 收 人
签字
合格
不合格
3
井下临时抽放瓦斯泵站
安装位置、 排放瓦斯出口位置、 警戒设施及监控装置
无

4
抽放瓦斯规定
浓度、 管路敷设
瓦斯浓度低于30%时, 值班人员必须立即打开放空阀, 关闭利用侧的出口总阀, 将抽出的瓦斯经排空管排出。此后应采取适当措施提高抽放瓦斯的浓度。瓦斯浓度低于25%时, 按《煤矿安全规程》第148条第1款的规定执行。高负压主管路选用无缝钢管: DN=225, PN=1.6MPa, 支管路选用煤矿用无缝钢管: DN=180, PN=1.2MPa。低负压主管路选用无缝钢管: DN=150, PN=1.6MPa, 支管路选用煤矿用无缝钢管: DN=100, PN=1.2MPa。

盘县东李煤矿 煤矿建设工程安全设施竣工验收表
四、 瓦斯抽放系统 月 日
序
号
项目名称
验收内容
设计要求
实际验收
验收方法
结 论
备注
验 收 人
签字
合格
不合格
5
抽放瓦斯泵站防护设施
防雷击、 防火灾、 防洪涝、 防冻设施
设置防雷击( 根据《建筑物防雷设计规范》GB50057的规定设防) 装置, 并制订严格的定期检查制度, 保持性能良好。泵的进出口必须设排空管, 其高度应超过泵房房顶3m以上, 排空管的防雷采用独立避雷针, 距离排空管净距不得小于5m, 防雷接地系统分作二部分: 机房采用避雷带, 进出口排空管采用独立避雷针, 机房防雷及工作接地共用接地网, 接地电阻取1欧姆。瓦斯抽放站必须用不燃性材料建筑, 距离井口和主要建构筑物不得小于50m, 瓦斯抽放站应用栅栏或围墙保护。泵房附近20m范围内和机房内禁止有明火, 禁止堆积易燃物。设置直通调度电话与温度、 烟雾等监测仪表, 火灾发生时可及时发现, 及时报警。泵站设消火栓和灭火器, 用于火灾时灭火。

盘县东李煤矿 煤矿建设工程安全设施竣工验收表
四、 瓦斯抽放系统 月 日
序
号
项目名称
验收内容
设计要求
实际验收
验收方法
结 论
备注
验 收 人
签字
合格
不合格
6
泵站、 钻机及附属设施
台数、 型号
瓦斯抽放泵的计算流量Q泵及吸气压力H吸, 设计为高负压选用扬州长江水泵有限公司2BE1 252-0型真空泵二台( 一台工作、 一台备用) , 820rpm(min-1), 吸气量1450m3/h, , 供水量3.27m3/h, 配套的防爆电动机Y280S-8, 电机功率为45kW, 电压660 V /380V。一台工作, 一台备用。低负压选用扬州长江水泵有限公司2BE1 202-0型真空泵二台( 一台工作、 一台备用) , 1100rpm(min-1), 供水量1.53m3/h, 吸气量820m3/h, 配套的防爆电动机YB200L2-6, 电机功率为30kW, 电压380V。一台工作, 一台备用。风动钻机型号QHFZ-25: 2台

7
监测、 监控系统
监测、 监控设备型号、 性能、 台数及安装地点
矿井环境安全监测系统采用KJ90NA型综合监控装置, 对矿井环境安全系统进行自动连续监测。瓦斯泵房内设KJF16A型监控分站, 外接瓦斯浓度、 压力、 流量及一氧化碳含量、 温度等传感器, 配置相应的控制及显示设备, 构成抽放瓦斯自动监测监控系统, 作为矿井安全监测系统的一部分。3、 检测仪器仪表的配备瓦斯监测仪, 压差计, 温度计, 流量计等。

盘县东李煤矿 煤矿建设工程安全设施竣工验收表
五、 防灭火系统 月 日
序号
项目名称
验收内容
设计要求
实际验收
验收方法
结论
备注
验收人签字
合格
不合格
1
巷道布置与开采程序

开拓方式、 巷道布置及支护形式、 材质
采用斜井开拓, 主、 副斜井和回风斜井布置在岩巷中; 支护形式采用锚网喷

2
合理的采煤方法

采煤方法、 开采期限、 作业规程

采煤方法为走向长壁后退式采煤法, 1121回采工作面作业规程; 开采期限小于6个月

3
消防供水系统

灭火供水系统及水压、 设置三通和阀门位置、 数量, 地面消防水池、 水量

矿井地面和井下生产、 消防共用一个消防水池, 有效容积300 m3, 池底标高+1424m, 高位静压水池, 在工作面进出口, 机电硐室入口处设置一个规格为DN50消防栓, 井巷每隔100m处设置一个三通和阀门。

4
防火灌浆系统

灌浆设计、 灌浆设备、 能力、 灌浆材料、 灌浆系统布置方式
采用阻化剂防灭火喷洒系统, 在离采面下出口50m范围处安设一台KMB-36-3的阻化多用泵并配上储水箱

5
机电硐室防火
支护形式及材料、 防火门、 硐室位置、 渗漏
井下机电硐室均采用锚喷支护, 使用锚杆、 水泥、 河沙等不燃性材料, 配有8kg干粉灭火器2台、 砂箱2个; 有+1300m配电房、 水泵房、 井底车场; +1385m绞车房

盘县东李煤矿 煤矿建设工程安全设施竣工验收表
五、 防灭火系统 月 日
序号
项目名称
验收内容
设计要求
实际验收
验收方法
结论
备注
验收人签字
合格
不合格
6
重要部位防火
井口房、 机房、 井口防火门材料, 井巷支护材料
井口房和通风机房附近20m内无烟火, 进风井口安设防火铁门; 井巷支护材料: 开拓准备巷道锚网喷、 煤巷掘进采用9#工字钢支护。

7
消防材料库
井上、 下消防材料库位置、 运输条件、 储存物质
井上消防材料库设在地面材料库, 配备15台干粉灭火器、 10台CO2灭火器, 40个灭火手雷; 井下消防材料库设在水仓10m处, 有6台干粉灭火器, 2个砂箱。

8
灭火器材
易燃地点灭器材数量、 质量, 工作人员是否会用

工作人员能熟悉灭火器材的使用方法

9
其它防灭火措施
阻化剂、 凝胶、 均压、 注氮

采煤工作面运输机巷安装1台KMB-36-3的灭火阻用多化泵, 采用消石灰阻化剂防灭火

10
矸石山、 木材场、 炉灰场位置
矸石山、 木料场、 炉灰场与进风井距离

进风井附近无炉灰场, 井下矸石出井后及时运出工业场外, 木料场距进风井口50m.

盘县东李煤矿 煤矿建设工程安全设施竣工验收表
六、 防治水系统 月 日
序号
项目名称
验收内容
设计要求
实际验收
验收方法
结论
备注
验收人签字
合格
不合格
1
防治水计划及地下水动态观测系统
防治水中长期规划及年度计划, 地下水动态观测系统, 雨季三防措施及物资

对主要含水层建立地下水动态观察系统进行地下动态观测, 水害预报, 制定相应的”探、 防、 堵、 截、 排”防汛、 防雷击、 防排水。

2
地面防治水
地面疏、 防、 排水系统, 井口标高是否高于历年最高洪水位, 地表水防治措施
主、 副井及工业场地选择在邵家坟脚缓坡带, 工业场地最低标高为+1416m, 总体地势较高, 在工业地内的水塘河, 历年来最高洪水位标高未超过+1414.5m,无洪涝之患。

3
防水煤柱
防水煤柱位置、 尺寸是否符合设计要求, 防水煤柱的保护和变动情况
1、 留设采区及井田边界隔离防水煤柱;
2、 对断层及采动影响而可导水的断层留设防水煤柱; 3、 对影响采掘的老窑水采取探放水措施; 4、 配备足够的探放水设备及注桨堵水设备; 5、 对各含水层、 断层、 构造水带评价水文地质

4
井下防水设施
防水闸门质量、 设置位置、 硐室前后护碹, 来水侧蓖子门, 防水闸门耐压能力试验数据, 关闭闸门的工具和配件
无

5
疏水降压
疏水降压方法, 安全措施, 防水措施
以排放水为目的, 在+1385水平采取疏水降压密集型探钻岩石孔。

盘县东李煤矿 煤矿建设工程安全设施竣工验收表
六、 防治水系统 月 日
序号
项目名称
验收内容
设计要求
实际验收
验收方法
结论
备注
验收人签字
合格
不合格
6
分区隔离开采
主要运输巷和主要回风巷是否布置在不受水威胁的岩层中, 并以石门分区隔离开采
12号煤层运输、 回风二条上山已布置到位, 12煤层轨道上山均在12号煤地板, 富水性弱, 利于矿井防水。

7
探放水
探放水设备及数量, 探放水设计, 探放水安全措施
必须能用于井下探水、 放水、 煤层注水、 断层及巷道底板注桨、 灭火、 瓦斯抽放等, 工作面配备TXU-75A型探水钻共3台、 电压660V、 N=4kw。
1、 制定避灾路线; 2、 撤出受探水作业威胁人员; 3、 清理巷道; 4、 加固探水支架; 5、 保证水沟畅通; 6、 有联络电话机。

8
老空积水防治
查明老空积水的空间位置、 积水量和水压, 防治老空积水的办法, 探放老空积水的钻机数量、 安全措施
一般沿煤层露头开采, 垂深不超过50m, 坑道长度不超过100m, 开采时间较长, 基本形成封闭状态。均聚集一定的老窑积水, 配备2台钻机, 有掘必探, 先探后掘。

9
井下主要排水设施
水泵数量、 型号、 能力、 排水管趟数、 直径、 配电设备能力, 水仓数量、 容量
选用D46-50型水泵3台, 水泵流量为46 m3/h, 扬程为161m, 两趟管路直径104.5 m m, 2个新水仓, 1个老水仓总容量超过1000 m3。

10
井下中央水泵房
安全出口数量, 通井筒出口与泵房地面高差, 通井底车场出口的防水密闭门, 泵房与水仓间控制闸门
布置有2个出口, 一个与井底车场巷道连接, 一个与巷道连接泵房和水仓的连接通道设置配水阀, 高差114m。

煤矿建设工程安全设施竣工验收表
七、 提升系统 月 日
序
号
项 目 名 称
验收内容
设计要求
实际验收
验收方法
结论
备注
验收人员签字
合格
不合格
1
主要提升设备
规格、 型号数量
副井提升设备: JTK-1.6X1.2 电机功率95KW 1台 112轨道上山: JTK-0.8X0.6 电机功率22KW 2台

2
制动系统

( 1)

保险闸空动时间
空动时间
a.瓦闸间隙b.空动时间

( 2)
常见闸和保险闸的制动力矩
制动力矩
《煤矿安全规程》第433条

( 3)
紧急制动减速度
减速度
《煤矿安全规程》第433条

( 4)
摩擦提升的防滑
是否满足防滑要求
未明确

3
双滚筒离合器
闭锁功能
在提升运行时, 不能自行打开
单滚筒

煤矿建设工程安全设施竣工验收表
七、 提升系统 月 日
序
号
项 目 名 称
验收内容
设计要求
实际验收
验收方法
结论
备注
验收人员签字
合格
不合格
4
提升钢丝绳
规格、 型号、 检测报告
副井提升: 6X19+NF
22.4MM 112轨道上山:
6X19+NF 18.5MM 安全
系数满足要求

5

连接装置.
连接装置
矿车与矿车的连接,
矿车与钢丝绳的连接
应使用不能自行脱落
的连接装置。即保险
插销, 保险绳

6
提升装置的保险装置
保险装置

( 1)
过卷保护
过卷保护
超过正常停车位置的
0.5m时, 自动停车

( 2)
过速保护
过速保护
当提升物速度超过最
大15%自动断电

( 3)
过负荷和欠电压保护
过负荷和欠电压保护
提升机供电主回路
有过负荷和电欠电压
时, 自动断电停车

煤矿建设工程安全设施竣工验收表
七、 提升系统 月 日
序
号
项 目 名 称
验收内容
设计要求
实际验收
验收方法
结论
备注
验收人员签字
合格
不合格
( 4)
限速保护
限速保护
提升速度超过3M/小时时必须自动断电

( 5)
深度指示器失效保护
深度指示器失效保护
当深度指示器失效时
能自动断电并使保险闸发生制动作用

( 6)
闸瓦磨损保
护装置
闸瓦磨损保护装置
闸瓦磨损超限时能发去报警信号并停车

( 7)
松绳报警装置
松绳报警装置
未明确

(８)
满仓保护及闭锁装置
保护及闭锁装置
煤满仓时堆煤传感器发去信号并断电停车

煤矿建设工程安全设施竣工验收表
七、 提升系统 月 日
序
号
项 目 名 称
验收内容
设计要求
实际验收
验收方法
结论
备注
验收人员签字
合格
不合格
( 9)
防坠器
必须装设可靠的防坠器
需紧急停车时防坠器
能安全可靠停车

8
过卷高度、 过放距离及缓冲装置
过卷高度、 过放距离及缓冲装置
《煤矿安全规程》
第397条

9
防撞梁和托罐装置
防撞梁和托罐装置
斜井上部和下部应设防跑车防撞梁撞装置和每隔15米设1组托罐装置

10
井口安全门及闭锁
安全门联锁
斜井井口应设置常闭
安全门闭锁装置

11
箕斗定重载
定重装载装置
副井提升1-3个矿车
112轨道上山提升1个矿车

煤矿建设工程安全设施竣工验收表
八、 运输系统 月 日
序号
项目名称
验收内容
设计要求
实际验收
验收
方法
结论
备注
验收人签字
合格
不合格
1
主要运输设备规格、 数量
按设计
阻燃防静电胶带, DTL800/35型
B=800mm. Q=350T/h a=170 v=1.6m/s
N=132KW

2
带式运输机
阻燃皮带、 各种保护
阻燃皮带应具有: 驱动滚筒打滑、 轴承座温度、 张紧力下降、 跑偏、 撕裂、 堆煤、 烟雾报警、 超温自动洒水保装置

3
钢丝绳牵引的带式输送机运送人员的安全设施
安全设施
未明确

4
大巷及井底车场的”信、 集、 闭”系统
信、 集、 闭系统
未明确

5
牵引机车和驱动绞车的制动系统
制动性能
未明确

6
轨道与架线
轨道电阻与绝缘; 架设高度
未明确

7
平巷运人措施
分段开关; 信号闭锁
未明确

煤矿建设工程安全设施竣工验收表
八、 运输系统 月 日
序号
项目名称
验收内容
设计要求
实际验收
验收
方法
结论
备注
验收人签字
合格
不合格
8
斜井人车
防坠器
人车必须有防坠器, 并灵活、 可靠

9
架空乘人装置
架空乘人装置

10
斜井串车运输
防跑车及跑车防护装置、 行车报警装置
斜井必须有防跑车及跑车防护装置、 行报警装置

煤矿建设工程安全设施竣工验收表
九、 电气系统 月 日
序号
项目名称
验收内容
设计要求
实际验收
验收方法
结论
备注
验收人签字
合格
不合格
1
直接向井下供电的高压馈电线路严禁装设自动重合闸
合闸方式
严禁自动重合闸

2
严禁中性点直接接地
接地方式
严禁井下配电变压器中性点直接接地; 严禁由地面中性直接接地的变压器或发动机直接向井下供电

3
井下高压电气保护
电气保护
具有短路、 过流、 过负荷、 接地、 欠压及漏电保护

4
井下低压电气保护
电气保护
具有过流、 漏电、 接地、 过负荷及断相保护和远程控制功能

5
井下电气设备的选型
电器设备使用地点、 防爆性能
《煤矿安全规程》454条 444条
