溪洛渡水电站大坝标
开挖施工监理细则
1、 通则:
1.1.范围
溪洛渡水电站大坝标”监理细则”是二滩国际质量管理体系文件的组成部分, 是作业层的”( 3) 与质量管理相关的作业文件”。
”监理细则”是在”监理规划”基础上, 根据现场具体情况进一步具体规范监理工作如何做。
本细则适应大坝标明挖、 洞挖施工监理质量控制工作。
1.2.本工程特点、 难点
本合同主体工程的开挖与支护, 包括上至缆机平台开挖的开口线El.805m, 下至拱坝的建基面El.332m, 总体高差达473m, 开挖量达400万m3。加上泄洪洞进口、 水垫塘、 二道坝、 河道整治等, 开挖总量将达970万m3。坝肩开挖坡高达290～320m、 泄洪洞进口开挖坡高达88m。
在开挖作业区内, 地形陡峻, 施工道路建设困难, 施工干扰、 安全警戒、 道路使用、 碴场调配的协调等都具有相当的难度, 也增加了质量控制的难度。
1.3.开挖监理特点及管理关键点
开挖对象是自然地质体, 地质条件具有相当的多变性和不可预见性; 开挖是对自然环境的一种有控制的破坏, 设计、 施工如果与地质条件不相适应, 就会失控。本工程设计边坡开挖高度大, 边坡陡峻, 存在失稳定隐患。开挖施工如果不规范, 施工方法、 工艺如果不根据揭示的地质条件变化而做适应性调整, 就可能发生安全事故。注意地质条件的变化、 督促承包人的施工作适应性调整是监理工作的一个关键点。
坝肩坝基将承载巨大的工程荷载, 其体形和强度是承载力的基础。因此, 确保施工质量, 确保开挖轮廓线与设计线的符合性, 并控制爆破使爆破损伤控制在设计要求的范围内是关键, 是监理工作的主要管理点。
1.4.规范化监理

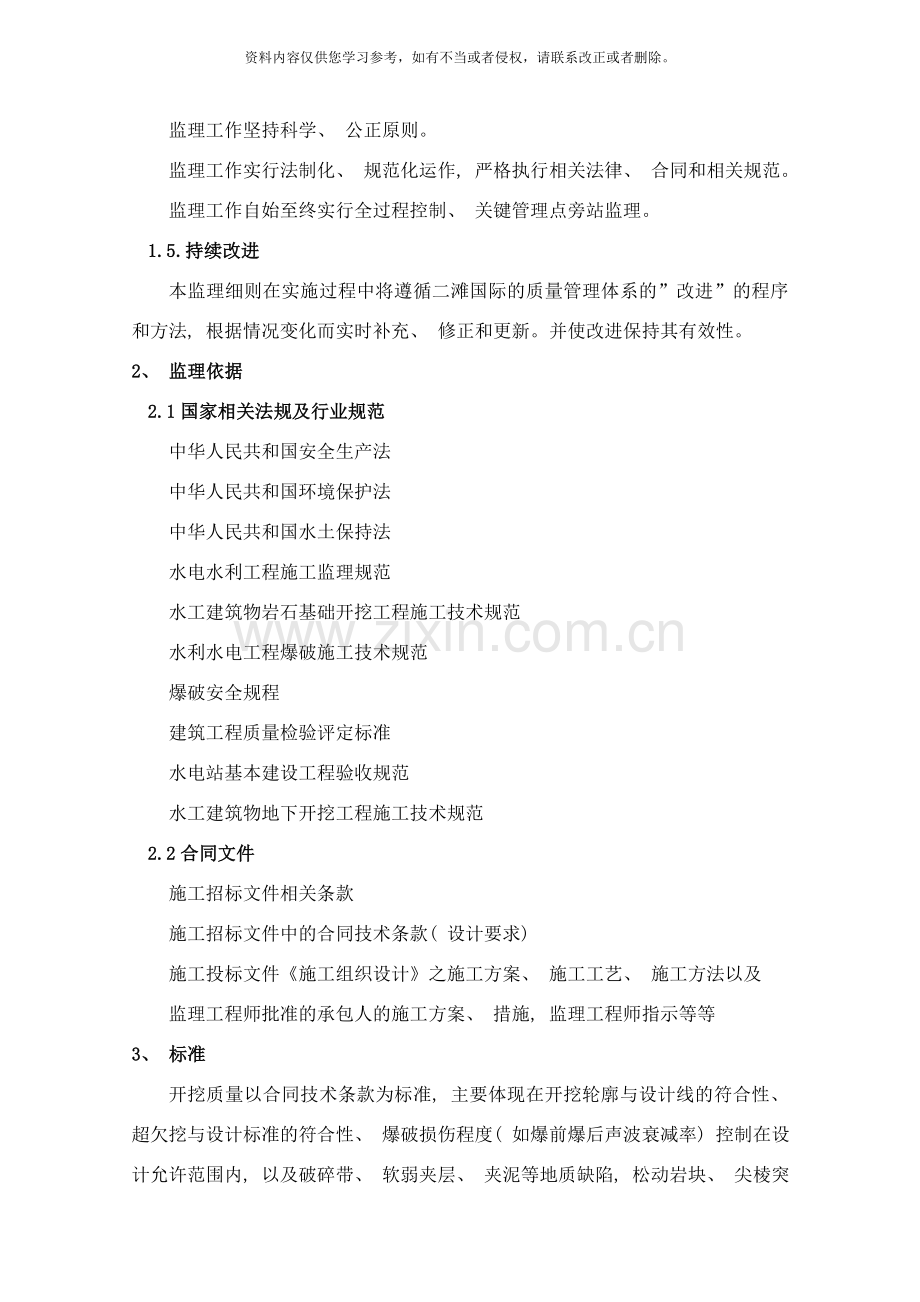

监理工作坚持科学、 公正原则。
监理工作实行法制化、 规范化运作, 严格执行相关法律、 合同和相关规范。
监理工作自始至终实行全过程控制、 关键管理点旁站监理。
1.5.持续改进
本监理细则在实施过程中将遵循二滩国际的质量管理体系的”改进”的程序和方法, 根据情况变化而实时补充、 修正和更新。并使改进保持其有效性。
2、 监理依据
2.1国家相关法规及行业规范
中华人民共和国安全生产法
中华人民共和国环境保护法
中华人民共和国水土保持法
水电水利工程施工监理规范
水工建筑物岩石基础开挖工程施工技术规范
水利水电工程爆破施工技术规范
爆破安全规程
建筑工程质量检验评定标准
水电站基本建设工程验收规范
水工建筑物地下开挖工程施工技术规范
2.2合同文件
施工招标文件相关条款
施工招标文件中的合同技术条款( 设计要求)
施工投标文件《施工组织设计》之施工方案、 施工工艺、 施工方法以及
监理工程师批准的承包人的施工方案、 措施, 监理工程师指示等等
3、 标准
开挖质量以合同技术条款为标准, 主要体现在开挖轮廓与设计线的符合性、 超欠挖与设计标准的符合性、 爆破损伤程度( 如爆前爆后声波衰减率) 控制在设计允许范围内, 以及破碎带、 软弱夹层、 夹泥等地质缺陷, 松动岩块、 尖棱突起等应按相应要求处理。主要质量标准, 根据XLD/0265、 0266合同的技术条款:
l 石方开挖
11.2.3(11) c控制爆破残孔率: Ⅱ、 Ⅲ、 Ⅳ类岩体分别应达到80％以上、 80～50％、 50～10％; 相邻残留孔间不平整度不大于15cm, 孔壁不应有明显爆破裂隙。
11.2.3(16)爆破安全质点振动速度: 现场试验确定。事前, 主要标准是开挖面≤10cm/s, 混凝土及砂浆构筑物, 根据龄期控制在1～8cm/s, 如表11－1所列。
项目
不同龄期( 天) 安全质点振动速度( m/s)
0～3
3～7
7～28
>28
混凝土
1.5～2.0
2.0～3.0
3.0～5.0
5.0～8.0
坝基灌浆
1
1.5
2.0～2.5

锚索、 锚杆
1
1.5
5～7

11.3.2(4)c开挖偏差: 建基面＋10～－20cm; 边坡轮廓线偏差±20cm。
建基面质量检查要求详见坝基开挖验收标准及监理细则。

l 石方洞挖
12.2.3(1)②周边孔孔位偏差不应大于5cm、 其它孔位偏差不得大于10cm。
12.2.3(3)②残孔率根据岩体完整程度, 分别不少于80％、 50％、 20％。
12.3.2开挖面符合性, 泄洪洞不允许欠挖、 其它洞室允许超欠挖±20cm。

4、 程序
4.1、 准备
阅读合同文件, 了解合同双方约定的责任和义务;
阅读合同的技术文件, 了解设计意图。提前识别可能存在的设计问题;
编制工程项目的工作计划、 拟定记录格式……。
4.2、 前馈控制
承包人的施工组织设计、 施工方法 、 工艺、 质量管理体系审批:
侧重从影响质量的基本要素( 人、 机、 料、 法、 环) 及其组织协调方面入手, 审查承包人的施工组织设计、 质量管理体系、 施工工艺设计。其中尤以组织机构、 人员配置及其爆破设计、 爆破作业人员的资质审查为重。
审查承包人的开挖和岩石支护作业的详细施工质量措施计划。重点是该措施与工程特性、 气象气候及地质条件的适应性。
测量放样: 监理测量工程师在检查测量控制网的基础上, 旁站或独立抽测承包人的测量放样, 审查放样测量成果。
4.3、 过程控制
检查、 记录施工要素, 根据工作依据的技术标准检查承包人的施工人员、 设备、 工艺、 方法、 质量、 安全工作的符合性。发现问题, 及时反馈。
关键管理点旁站监理: 测量放洋、 爆破作业过程应旁站监理。
开挖施工监理程序参见图3。
①施工方法: 严格监督承包人按照批准的开挖施工方案、 方法进行作业。关键是: 鉴于坝肩边坡高达290～320m, 开挖必须严格按照自上而下进行台阶开挖、 支护逐级跟进, 严禁药壶爆破、 洞穴爆破。
②测量控制: 督促承包人在下一个梯段开挖前, 测量检查开挖轮廓线的符合性, 及时处理欠挖。对计量断面要及时审查。
③爆破控制: 这是实现开挖质量标准的关键, 特别是临近建基面的保护层开挖爆破的控制, 严禁”爆破失控”造成设计允许范围以外建基面岩体的扰动和损坏。因此, 监理人将要求承包人事前必须进行爆破试验、 做出爆破设计, 对爆破作业进行严格控制, 必要时采取爆前爆后物探声波检测、 爆破振动监测等手段, 对爆破进行监控。
爆破试验: 审查承包人提交的台阶爆破、 预裂爆破、 光面爆破或保护层爆破等爆破试验报告, 经过试验确定爆破工艺和爆破参数、 测定爆破的质点震动速度。确定孔径、 孔深、 孔距、 线装药密度、 不偶合系数、 单响药量等之间的关系。
爆破设计: 承包人应以爆破试验成果、 并结合现场的实际地质情况进行爆破设计并报监人批准。同时经过对前一次的爆破效果、 爆破震动检测资料的分析, 不断调整爆破参数, 改进爆破设计, 以期获得较好的爆破效果。
爆破作业: 必须严格执行爆破设计。为了取得预期的爆破效果, 须对爆破作业程序严加控制:
l 检查爆破作业人员的技能培训、 安全培训和各种岗位资质证书;
l 审查爆破材料( 炸药和起爆器材) 的各项性能指标如炸药的威力、 最佳密度、 氧平衡、 安定性、 敏感度、 殉爆距离等;
l 检查钻孔布置, 包括直径、 深度、 方向、 间排距和布置方式是否符合爆破设计。其中爆破孔方向是开挖面成型的关键, 应重点控制;
l 检查预裂爆破或光面爆破的装药和起爆参数、 装药结构、 总装药量、 单段最大起爆药量、 爆破连结方式、 起爆方式是否符合爆破设计。其中装药量, 特别是单段药量直接影响到基岩的爆破损伤程度, 应重点控制;
l 检查爆破效果、 爆破对邻近构筑物或设施的影响, 并反馈到爆破设计, 确定对下一次爆破参数的调整。
④工序验收: 严格要求承包人按规定的质量监控程序进行工序作业检查申请和验收, 确保每道工序的质量都得到监理人的检查验收和确认。在上道工序没有检查验收合格之前, 不得进行下一道工序的施工。
⑤弃碴与有用碴的处理: 鉴于部分”合格”的开挖石碴将用来作为混凝土骨料的毛料, 因此在施工现场装碴时应按设计要求对开挖碴的要求进行分选, 分别运往指定碴场, 同时在回采碴场设立二次检查点, 以确保运来的石碴”合格”, 对”不合格”碴应要求运往弃碴场, 避免出现弃碴与可用开挖碴混合。重点审查承包人关于此的相关措施、 以及可行性。
⑥不良地质区域处理: 开挖中及建基面上揭露破碎带、 软弱夹层、 夹泥等地质缺陷时, 将督促承包人按设计要求及时处理, 防止岩体恶性变形和失稳。
⑦施工缺陷处理: 岩石开挖, 特别是坝肩、 坝基开挖后发现超欠挖、 松动岩块、 尖棱、 突起等施工质量缺陷, 应按合同要求及时处理, 以达到满意或可接受的程度。
⑧单元工程质量检查: 包括竣工断面测量、 爆破松动、 岩面突起、 超声波检测等。
4.4、 开挖面或基础面验收
根据业主制定的验收程序, 督促承包人准备好资料( 包括测量资料、 声波检测、 承包人自检及验收表格等等) , 参建各方进行现场联合验收。

开挖施工监理流程图

5、 关键管理点
①缆机平台开挖: 开挖将触及堆积层, 坡面平整与防护、 坡顶排水系统及环保是主要关注点。
②坝肩开挖: 坝肩El.400m以上设计边坡陡峻, 坡高达290～320m。岩石坚硬, 岩层平缓, 整体稳定性较好。但存在层间错动、 层内错动及软弱夹层, 开挖中有局部失稳的可能。因此, 坝肩开挖质量控制的重点是岩体稳定性及建基面的形态及其岩体质量, 主要监理控制点:
l 严格控制爆破, 以控制超欠挖、 减小爆破损伤;
l 对软弱带严格按设计要求进行处理;
l 及时处理施工缺陷。
③泄洪洞进口开挖: 进口边坡陡峻, 设计开挖坡高达88m。开挖边坡上部将触及堆积层。高边坡稳定性, 特别是堆积层的稳定性是主要关注点。主要监理控制点:
l 堆积层的开挖与支护。
l 基岩边坡开挖的爆破控制。
④坝基开挖: El.400m以下边坡较缓, 建基面平缓或近水平, 预裂爆破或光面爆破的造孔精度为监理人的控制重点。若采用竖直孔保护层爆破, 须进行爆破试验以确定预留保护层的厚度及爆破参数, 以减少爆破损伤。
⑤洞室开挖: 洞室开挖的关键是确保开挖面成型, 这是确保施工质量及围岩稳定性的主要因素。虽然本合同工程围岩比较完整, 但在泄洪洞、 灌浆洞和排水洞等洞挖中难免会遇到局部的不良地质, 成为岩体失稳的内在原因。即使完整坚硬的岩体, 爆破失控, 也能够造成不良的后果。因此爆破控制为监理人的控制重点, 如: 周边孔的钻孔精度、 爆破参数等控制。

6、 记录
6.1.属性和范围
记录是合同文件的组成部分。
记录是质量体系文件的组成部分。二滩国际的质量管理体系规定”( 4) 质量管理过程中形成的质量记录”是二滩国际质量管理的”体系文件”。
记录的范围包括监理记录、 本专业独立的作业记录
试验监理记录包括监理日志、 重要工程事件记录及相关会议记录, 其内容和格式应符合监理规范要求。
本专业作业记录内容和格式应符合本专业技术规范要求。
6.2.记录要素
应包含( 但不限于) 5W1H( WHEN、 WHERE、 WHAT、 WHO、 WHY、 HOW) 即时间、 地点、 什么事、 原因、 当事人、 结论等
记录形式包括文字记录、 示意图、 统计表、 照片等等。必要时应辅以相关的测量、 试验资料。
6.3.监理日志
内容: 日常的巡视、 现场跟踪检查记录。
格式: 应有专门记录簿或格式化记录表,
6.4.工程事件记录
与本专业相关的工程事件应有专项格式化记录, 项目包括( 不限于) : 序号、 日期、 工程部位、 工程桩号、 高程、 事件类型、 规模( 尺寸、 方量) 、 事件描述、 当事人、 原因分析、 工程处理及其效果、 合同处理以及相关图、 表和或照片等等。
根据事件属性, 当该事件记录由项目工程师或其它专业工程师主持, 本专业监理工程师需要提供证据并签署意见时, 应留有副本备查。
6.5. 记录管理与组档
上述监理记录应进行数据库管理、 在监理部内部资源共享。记录应及时登录、 定期整理、 总结, 编制专题总结报告。使之能成为处理合同争议的证据。
工程项目的作业记录( 包括工作中生成的图纸、 照片等) 应与相应工程编码及其它合同文件相关联, 并按归档格式组档。正式正本交监理部归档, 副本由××组保存, 作为工作文件和备份。
工程项目编码( 号) 应与施工招标文件一致。
