视频会议测试方案

36
2020年4月19日
文档仅供参考，不当之处，请联系改正。

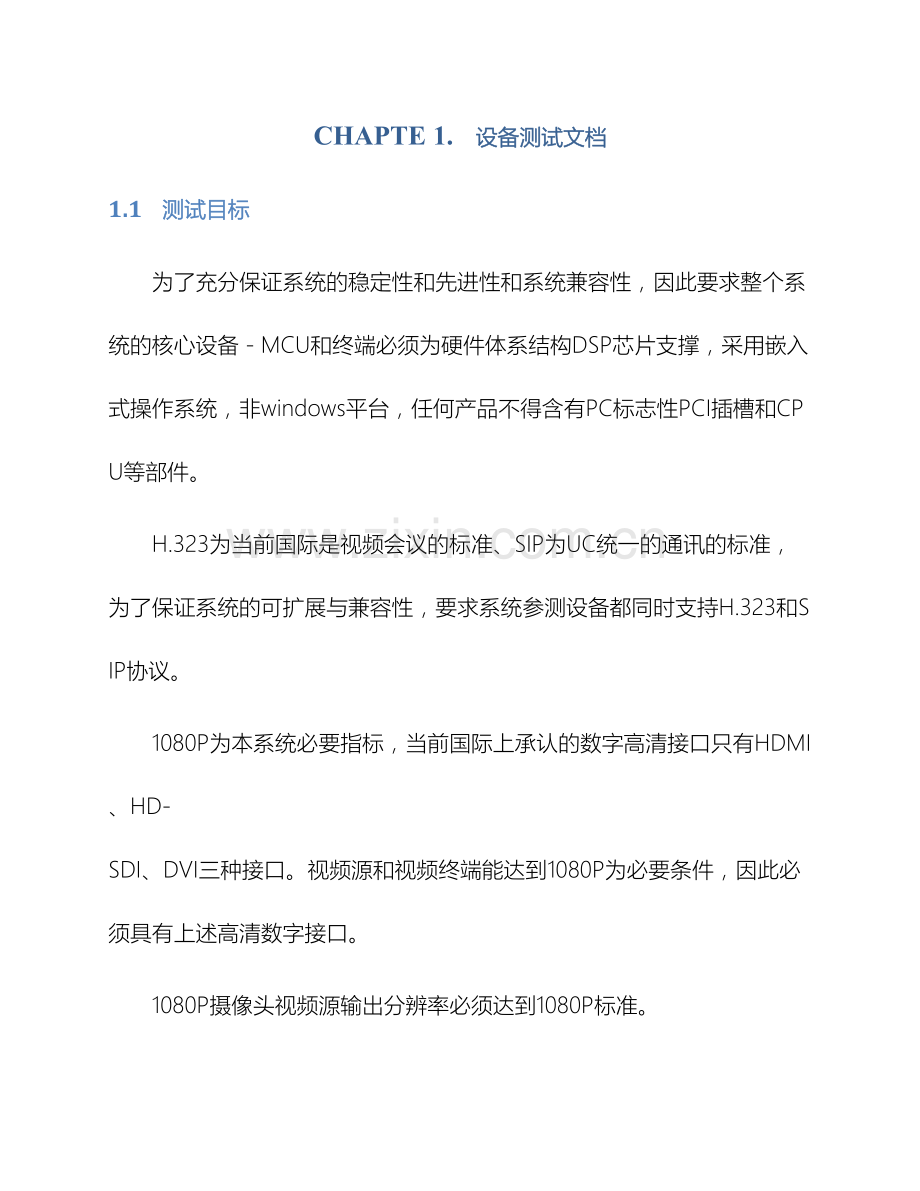

CHAPTE 1. 设备测试文档
1.1 测试目标
为了充分保证系统的稳定性和先进性和系统兼容性，因此要求整个系统的核心设备－MCU和终端必须为硬件体系结构DSP芯片支撑，采用嵌入式操作系统，非windows平台，任何产品不得含有PC标志性PCI插槽和CPU等部件。
H.323为当前国际是视频会议的标准、SIP为UC统一的通讯的标准，为了保证系统的可扩展与兼容性，要求系统参测设备都同时支持H.323和SIP协议。
1080P为本系统必要指标，当前国际上承认的数字高清接口只有HDMI 、HD-SDI、DVI三种接口。视频源和视频终端能达到1080P为必要条件，因此必须具有上述高清数字接口。
1080P摄像头视频源输出分辨率必须达到1080P标准。
1.2 参测产品
参测产品包括并至少包括如下内容：
1) 多点控制单元（MCU）1台；
2) 系统管理平台
3) 网闸注册服务器
4) 1080P高清视频终端3台（含高清摄像头、编解码器、麦克风）
5) 桌面1080P高清终端×2（一体化设备）
6) 两台PC安装软件终端，同时作为双流视频源；
7) Ipad移动客户端作为移动终端接入
8) 路由交换设备各厂家自己准备
1.3 测试方式
由用户统一提供显示设备，同意提供网络环境与演示环境，参测产品厂家入场，按照测试环境要求，拆机和连通摄像头与显示设备。
此次测试重点为如下内容：
· MCU、终端完全硬件架构，嵌入式操作系统，无VGA接口、PCI、内存、CPU等典型PC部件存在；
· MCU与终端都可同时支持H.323与SIP协议，并支持采用此标准发起高清呼叫；
· 网闸设备对于H.323和SIP协议的支持，切换H.323和SIP协议时是否简单，无需重启设备；
· 网管平台对整个系统管理和控制的能力；
· 视频会议终端和摄像机必须具备国际标准高清数字输入输出接口（Hdmi/HD-SDI/DVI）；
· 高清摄像机连接显示设备能够直接显示1080P显示参数；
· 不同产品终端显示直连显示设备，对比实际显示效果；
· 终端与监控系统的整合，实现多路视频模拟拼接传送！
· 终端点对点呼叫，提供连贯的高清视频质量；辅流共享也能够提供连贯的视频质量，多点会议时是否支持多分屏状态下终端收发均为全高清1080P30fps；
· 软件终端与硬件终端互联互通的视频效果以及软件终端多平台同时支持的性能；
· 低带宽下点对点呼叫，支持16:9的宽屏内容显示；
· MCU发起多点呼叫支持多分组高清会议，提供多组会议合并或者拆分，不中断会议，支持多厂家的终端和现有终端加入会议，显示中文字幕。
1.4 测试时间与设备安排
每个厂家测试准备准备时间为3天，在入场准备测试之前，需要提供厂商对我公司需要提供的交换机端□数量、IP地址、线路情况进行明确说明。
正式测试每厂家独立测试，测试时间为2天时间。

CHAPTE 2. 测试参数记录
2.1 测试设备信息统计
统一管理平台型号、版本信息：___________________________________________________
注册服务器平台型号、版本信息：___________________________________________________
多点控制单元型号、版本信息：_____________ _________________________________
高清会议室终端1平台型号、版本信息：________________________________________________
高清会议室终端2平台型号、版本信息：________________________________________________
高清会议室终端3平台型号、版本信息：________________________________________________
高清桌面网真平台型号、版本信息：___________________________________________________
其它相关设备信息：_______________________________________________________________
用户参测人员：______________ _________________________________________________
厂商参测人员：______________________________________________________________________
2.2 记录设备主要指标
参测产品进场后，由用户对参测设备的主要指标进行记录。
2.2.1 注册服务器设备参数、性能查验
指标项
指标要求
备注
主机结构
专用硬件架构 □ 支持ESX虚机安装 口 软件架构 □

Linux操作系统 □ windows操作系统 □ 嵌入式操作系统 口 .

通信标准
H.323 □ SIP □

注册容量
H.323注册 . SIP注册 . 总计 .

并发呼叫
相同协议下 . 协议转换下 .

邻域支持
支持Neighbor 口 数量 . 支持DNS域 口 数量 .
支持ENUM域 口 数量 .

IP协议栈
IPV4 口 IPV6 口

网络接口
1×10/100/1000M RJ45 口 2×10/100/1000M RJ45 口
支持NAT转换 口

协议转换
H.323与SIP转换 口 IPV4与IPV6转换 口
实现传统H.323视频会议终端与SIP终端直接点对点互通，不需要经过MCU？

状态管理
SIP Simple presence agent 口 Sip presence server □
Presence User Agent 口 其它 .

管理方式
内置Web服务器 口 管理软件统一管理 □

支持串口方式管理 口 telnet 管理 口

http访问 口 https 访问 口

加密方式
AES □ H.235 □ 802.1X □ CA证书 □

2.2.2 管理平台参数、性能查验
指标项
指标要求
备注
系统结构
软件安装 □ 硬件设备 口 支持ESX虚拟机安装 □

B/S架构 口 C/S架构 口.

通信协议
Http □ Https □ SNMP V3 口 SNMP V2口

系统管理
终端 口 MCU 口 网闸 口 网关 口 录播 口
能够在同一界面对以上设备进行统一管理 口

管理容量
附设备管理数量 . 最大设备管理数量 .

会议预约
Web 会议预约 口 简单会议预约 口
Outlook集成预约 口 lotus notes 集成预约 口

网络拓扑
拓扑手动添加 口 拓扑自动生成 口
拓扑自动显示系统所有设备状态 （在线、离线等） 口
拓扑自动显示所有设备连接状态（通讯、带宽、协议等） 口

IP协议栈
IPV4 口 IPV6 口

2.2.3 MCU设备参数、性能查验
指标项
指标要求
备注
主机结构
模块插板式 □ 固定机箱式 □ 其它 .

Linux操作系统 □ windows操作系统 □ 嵌入式操作系统 口

硬件架构，DSP芯片 □ PC架构，有内存、CPU等部件 □

通信标准
H.323 □ SIP □ TIP 口

视频标准
H.261 □ H.263 □ H.263+ □ H.263+＋ □ H.264 □

音频标准
G.711 □ G.722 □ G.722.1 □ G.728 □ G.729 □
MPEG4 ACC LC □ MPEG4 ACC LD □

双流协议
H.239 □ BFCP □ VNC □

支持带宽
2M □ 4M □

端口容量
注：此处需写明的是指至少9组1080P全高清、16分屏画面、每组有5种不同速率前提下的端口数量。
测试设备端口容量 .
该系列设备最大端口容量 .

管理方式
内置Web服务器 口 管理软件统一管理 □

支持串口方式管理 口 telnet 管理 口

MCU的控制管理，以及会议的召开和管理，无需安装软件即可实现

图像格式
W288P □ W448P □ W576P □ 720P □ 1080P □
Qcif □ Cif □ 4Cif □

多分屏画面
4分屏 □ 9分屏 □ 16 分屏 □ 20分屏 □

加密方式
AES □ H.235 □ 802.1X □ CA证书 □

网守功能
支持 □ 支持 方注册 不支持 □

管理级别
3级 口 5级 口 7级 口

2.2.4 会议室终端设备参数、性能查验
指标项
指标要求
备注
主机结构
一体化结构 □ 分体式结构 □ .

Linux操作系统 □ windows操作系统 □ 嵌入式操作系统 口 .

机架式固定安装 □ PC机箱式 □

通信标准
H.323 □ SIP □ TIP 口

视频标准
H.261 □ H.263 □ H.263+ □ H.263+＋ □ H.264 □

音频标准
G.711 □ G.722 □ G.722.1 □ G.728 □ G.729 □
MPEG4 ACC LC □ MPEG4 ACC LD □

双流协议
H.239 □ BFCP □

支持带宽
1M 口 2M □ 4M □ 6M 口

标准高清视频输入接口
Hdmi接口 口 数量 .
DVI-I接口 口 数量 .
HD-SDI接口 口 数量 .

标准高清视频输出接口
Hdmi接口 口 数量 .
DVI-I接口 口 数量 .
HD-SDI接口 口 数量 .

标准音频输入接口
Hdmi接口 口 数量 .
XLR 接口 口 数量 .
RCA 接口 口 数量 .

标准音频输出接口
Hdmi接口 口 数量 .
XLR 接口 口 数量 .
RCA 接口 口 数量 .

图像格式
W288P □ W448P □ W576P □ 720P □ 1080P □
Qcif □ Cif □ 4Cif □

双流格式
XGA15fps 口 WXGA15fps 口 WXGA30fps 口
WUXGA15fps 口 口 720P30fps 口

加密方式
AES □ H.235 □ 802.1X □ CA证书 □

网络丢包补偿机制
Clearpath 口 自动降速 口 自动带宽调整 口
FEC 口 supper P帧 口

标配摄像头
光学变焦倍数： 7倍 口 10倍 口 12倍 口
图像最大分辨率： 1080P60fps口 1080P30fps口 720P60fps口720P30fps口
图像自动翻转： 支持 口 不支持 口
视频输出接口： DVI 口 HD-SDI 口 Hdmi 口

内置MCU能力
内置MCU处理能力 × ,（数量*分辨率）
能否允许不同终端不同速率不同编解码协议加入 是 口 否 口
内置MCU可否不观看本端 是口 否 口
内置MCU能否与外置MCU级联 是 口 否 口
内置MCU双流效果 ,

管理方式
内置Web服务器 口 管理软件统一管理 □

支持串口方式管理 口 telnet 管理 口

MCU的控制管理，以及会议的召开和管理，无需安装软件即可实现

2.2.5 桌面终端设备参数、性能查验
指标项
指标要求
备注
主机结构
完全集成化结构□ 一体化结构口 分体式结构□

触摸屏控制 口 遥控器控制 口 按键控制 口

24寸显示屏 口 21.5寸显示屏 口 19寸显示屏 口

集成套件
集成1080P摄像头 口 集成手柄 口 集成文档摄像头 口
集成IP可视电话 口 集成内置多点MCU 口 集成立体声音响口
集成显示器口

通信标准
H.323 □ SIP □ TIP 口

视频标准
H.261 □ H.263 □ H.263+ □ H.263+＋ □ H.264 □

音频标准
G.711 □ G.722 □ G.722.1 □ G.728 □ G.729 □
MPEG4 ACC LC □ MPEG4 ACC LD □

双流协议
H.239 □ BFCP □

支持带宽
1M 口 2M □ 4M □ 6M 口

附加功能
额外高清视频输入： 口 接口形式： Hdmi 口 DVI 口 Hd-SDI 口
双显输出： 口 接口形式： Hdmi 口 DVI 口 Hd-SDI 口
PC网络交换： 口

图像格式
W288P □ W448P □ W576P □ 720P □ 1080P □
Qcif □ Cif □ 4Cif □

双流格式
XGA15fps 口 WXGA15fps 口 WXGA30fps 口
WUXGA15fps 口 WUXGA30fps 口
720P30fps 口 1080P 30fps 口

加密方式
AES □ H.235 □ 802.1X □ CA证书 □

网络丢包补偿机制
Clearpath 口 自动降速 口 自动带宽调整 口
FEC 口 supper P帧 口

标配摄像头
光学变焦倍数： 2倍 口 无 口
图像最大分辨率： 1080P60fps口 1080P30fps口 720P60fps口720P30fps口 1080I60fps 口 1080I30fps口
图像自动翻转： 支持 口 不支持 口

内置MCU能力
内置MCU处理能力 × ,（数量*分辨率）
能否允许不同终端不同速率不同编解码协议加入 是 口 否 口
内置MCU可否不观看本端 是口 否 口
内置MCU能否与外置MCU级联 是 口 否 口
内置MCU双流效果 ,

管理方式
内置Web服务器 口 管理软件统一管理 □

支持串口方式管理 口 telnet 管理 口

MCU的控制管理，以及会议的召开和管理，无需安装软件即可实现

2.3 稳定性测试
2.3.1 MCU部分
项目
测试要求
测试结果
1
MCU设备基本情况

1.1
系统采用纯硬件结构
是□ 否□
1.2
系统采用固定端口式设计
是□ 否□
1.3
系统采用嵌入式操作系统设计
是□ 否□
1.4
MCU是否采用厂商国际网站上的最先进机型或者板卡
是□ 否□
1.5
提供MCU是否为厂商国际最新版本
是□ 否□
2
告警指示测试

2.1
具备分级别告警指示灯，能够显示不同级别的告警信息
是□ 否□
2.2
系统具备资源使用率指示
是□ 否□
3
MCU无故障运行时间（厂家承诺参数）
小时
4
创立多点会议，测试长时间拷机，经过72h后查看会议状态是否正常
总结：
2.3.2 终端部分
项目
测试要求
测试结果
1
终端设备情况

1.1
终端纯硬件架构，采用 芯片
是□ 否□
1.2
终端采用嵌入式操作系统设计
是□ 否□
3
终端散热方式：

3.1
采用外壳式散热，减少风扇故障对系统的影响
是□ 否□
4
终端安装方式

4.1
支持标准机架安装方式，能够直接安装在机房19寸标准机架而无需外接托盘等设备
是□ 否□
5
终端无故障运行时间（厂家承诺参数）
小时
6
终端点对点互通，测试长时间拷机，经过72h后查看终端状态是否正常
总结：
结论 ：

2.4 会议室集成部分
2.4.1 高清摄像头测试
是否具备国际标准数字高清接□（HDMI□ DVI□ HD-SDI□）；
终端显示摄像头变焦倍数：（4倍□ 7倍□ 10倍□ 12倍□）
直接连接高清镜头到电视机，是否为1080P显示： 是□ 否□
是否可支持倒装，当摄像头倒装时，测试图像是否正常： 是□ 否□
测试目的：测试镜头1080P可否实现？是否为全数字？测试镜头是否标准化？测试镜头是否具备远景拍摄能力？测试会场安装时摄像头是否支持吊装？
说明：
1）1080P为全数字应用，如摄像头为模拟信号，需进行数模转换，从而造成图像损耗。直接连接电视机，经过电视机显示，应为1080P；
2）国际标准高清数字接口为HDMI/DVI/HDSDI三种，如果非标接口，会产生不兼容应用现象；
3）变焦倍数越大，远景拍摄能力越强，便于摄像头在会场中的位置灵活设计。同时支持吊装或倒装，都是极大丰富会场应用的特别设计；

2.4.2 高清视频终端部分：
提供720P高清终端是否具备1080P激活功能
1080P升级是否需要更换硬件（均不需要□ 全套硬件更换□ 摄像头更换□）
高清终端输入输出接口是否为真正全高清1080P数字视频接口，具备国际标准数字高清接口（HDMI□ DVI□ HD-SDI□）；
音频输入输出接口类型，能否与会议室调音台或者音频矩阵连接：HDMI□RCA□ XLR□非通用接口□；
测试目的：测试高清终端是否为全标准化接口？
说明：视频产品非孤立存在，非标准化不但影响应用效果还会极大降低系统扩展性。

2.4.3 会议室视频终端基本测试：
测试方法和步骤描述
观察终端的形态。
打开终端号码簿，察看是否支持分级号码簿功能
主会场终端打开电话簿，呼叫分会场高清终端；
观看远端会场全景和特定景物，如鲜花特写，检查系统图像质量
分级号码簿功能
支持□ 不支持□ 备注：
图像清晰度
1
2
3
4
5
主会场根据现场观测结果评分，1为效果最差，5为最佳
色彩还原度
1
2
3
4
5
图像流畅度
1
2
3
4
5
图像马赛克
1
2
3
4
5
有无闪烁抖动
1
2
3
4
5

2.5 会议部分
EP1－EP3代表高清会议室终端，具体编号由厂家自行定义， EP4－EP5代表高清桌面终端，具体编号由厂家自行定义。
2.5.1 多点会议系统测试
经过主会场高清MCU设备使用5种不同带宽分别呼叫5台高清终端，进行会议效果记录，呼叫带宽分别为256K、384K、768K、1.5M、4M五种带宽，分别呼叫EP1～EP5，而且每个终端依次发送双流，观看各个终端会议效果。
同时测试MCU的资源处理能力。
表一：与会终端参数显示与会议效果
呼叫带宽
实际与会视频带宽
实际与会音频带宽
终端发送分辨率
终端接收分辨率
收听声音效果
观看视频效果效果
256Kbps

384Kbps

768Kbps

1.5Mbps

4Mbps

表二：双流演示分辨率效果
接收端
双流分辨率

发送端
256Kbps
384Kbps
768Kbps
1.5Mbps
4Mbps
256Kbps

384Kbps

768Kbps

1.5Mbps

4Mbps

表三：动态多分屏测试（按要参数设定终端指定分屏画面）
呼叫带宽
EP1单屏观看主持人EP5
EP2以1+5分屏观看所有会场（不含本端会场）
EP3以4分屏观看EP1、EP2、EP4、EP5会场
EP4以9分屏观看除本端会场的所有会场
EP5以20分屏观看除本端会场的所有会场
256Kbps

384Kbps

768Kbps

1.5Mbps

4Mbps

备注
支持最大分屏画面为 分屏画面
每个最大支持 种分屏方式

表四：其它MCU功能参数
测试方法
在现有多点会议基础上直接进行功能测试，不能中断会议。
测试结果
拆分会议，将每个终端拖曳至指定会议，无需挂断会议
是（ ） 否（ ）
每组会议之间能否相互通话和视频
是（ ） 否（ ）
合并会议，将每个终端合并到一个会议，无需挂断会议
是（ ） 否（ ）
给指定终端发送中文字幕
是（ ） 否（ ）
锁定会议，用EP5呼叫该会议，能否与会
是（ ） 否（ ）
解锁会议，用EP5呼叫该会议，能否与会
是（ ） 否（ ）
设定会议密码，用EP5呼叫该会议，是否会有语音提示要求输入会议号码和会议密码
是（ ） 否（ ）
设定会议密码，用EP5呼叫该会议，能否不输入密码或输错密码直接与会
是（ ） 否（ ）
设定该会议为私密会议，EP5呼叫该MCU，该会议是否可见
是（ ） 否（ ）
删除会议密码，用EP5呼叫该会议，能否直接与会
是（ ） 否（ ）
EP5终端方自主切换4分屏和1＋7分屏，无需MCU管理员干预
是（ ） 否（ ）
EP4终端1+5分屏，大画面做会场轮询，轮询时间5S，其它画面不变
是（ ） 否（ ）
所有会场显示中文会场名
是（ ） 否（ ）
所有会场不显示中文会场名
是（ ） 否（ ）
经过MCU操作介面是否实现EP1终端镜头远遥功能
是（ ） 否（ ）
切换语音激励模式，EP1讲话，观看EP4是否自动观看EP1会场图像
是（ ） 否（ ）
经过网络PC直接观看会议视频和双流内容，无需安装客户端
是（ ） 否（ ）
经过MCU能够同时监控所有与会者的实时图像，
是（ ） 否（ ）
备注

表五：MCU级联测试
考虑到用户在实际使用中，当点数超过单个MCU容量时，终端内置MCU需要级联的实际使用情况而设计的测试项。在MCU和终端内置MCU各自建立一个会议，将内置MCU终端作为一个参加者加入MCU，完成下列测试项。
MCU呼叫EP1、EP2，内置MCU终端EP4呼叫EP3、EP5，MCU呼叫EP4。
使用MCU呼叫内置MCU终端EP4
是否能够成功呼叫 是□ 否□
EP1－EP5之间是否能够相互沟通 是□ 否□
MCU下方终端观看EP3、EP5图像效果：
优口 良口 可口 差口
EP4内置MCU下方终端观看EP1、EP2图像效果：
优口 良口 可口 差口
是否双流能从终端A，发到终端C 是□ 否□
是否双流能从终端C，发到终端A 是□ 否□

2.5.2 点对点测试部分
经过主会场高清终端EP1和高清终端EP2进行点对点呼叫，呼叫带宽分别为384K、768K、1.5M、3M、6M五种带宽，而且发送双流。
测试内容包括：
1、测试终端和用户已有的终端实现点对点连接
2、会场画面及声音：将镜头离人物至少5米距离，将镜头对准演示人员，并给其特写和全景画面。在特写画面下进行唇音同步测试，在全景模式下进行挥手及走动测试。
3、远端摄像头控制FECC：使用测试终端遥控器经过FECC协议控制用户已有终端的摄像头；使用用户已有的终端的遥控器经过FECC控制测试终端的镜头。
4、双流H.239测试：使用个人电脑从测试终端侧发起双流（使用用户提供的统一文件），观察能否从用户终端侧接收；
表一：不同带宽下音视频和双流质量
输入信号
测试内容
（观看远端会场）质量
备注
384Kbps速率的图像画质

会场画面及声音
图像色彩、清晰度
好□ 较好□ 一般□ 较差□ 差□

图像连续性
好□ 较好□ 一般□ 较差□ 差□

唇音同步
好□ 较好□ 一般□ 较差□ 差□

指定带宽下的图像优化能力
4:3格式：CIF □ 4CIF □
16:9格式：w288p □ w448P □ w576p □ 720P□ 1080P□

双流H.239
是否支持从测试终端侧发双流
支持□ 不支持□

是否支持从用户终端侧发双流
支持□ 不支持□

双流效果与分辨率
好□ 较好□ 一般□ 较差□ 差□
分辨率 .

768Kbps速率的图像画质

会场画面及声音
图像色彩、清晰度
好□ 较好□ 一般□ 较差□ 差□

图像连续性
好□ 较好□ 一般□ 较差□ 差□

唇音同步
好□ 较好□ 一般□ 较差□ 差□

指定带宽下的图像优化能力
4:3格式：CIF □ 4CIF □
16:9格式：w288p □ w448P □ w576p □ 720P□ 1080P□

双流H.239
是否支持从测试终端侧发双流
支持□ 不支持□

是否支持从用户终端侧发双流
支持□ 不支持□

双流效果与分辨率
好□ 较好□ 一般□ 较差□ 差□
分辨率 .

1.5Mbps速率的图像画质

输入信号
测试内容
（观看远端会场）质量

会场画面及声音
图像色彩、清晰度
好□ 较好□ 一般□ 较差□ 差□

图像连续性
好□ 较好□ 一般□ 较差□ 差□

唇音同步
好□ 较好□ 一般□ 较差□ 差□

指定带宽下的图像优化能力
4:3格式：CIF □ 4CIF □
16:9格式：w288p □ w448P □ w576p □ 720P□ 1080P□

双流H.239
是否支持从测试终端侧发双流
支持□ 不支持□

是否支持从用户终端侧发双流
支持□ 不支持□

双流效果与分辨率
好□ 较好□ 一般□ 较差□ 差□
分辨率 .

3Mbps速率的图像画质

输入信号
测试内容
（观看远端会场）质量

会场画面及声音

图像色彩、清晰度
好□ 较好□ 一般□ 较差□ 差□

图像连续性
好□ 较好□ 一般□ 较差□ 差□

唇音同步
好□ 较好□ 一般□ 较差□ 差□

指定带宽下的图像优化能力
4:3格式：CIF □ 4CIF □
16:9格式：w288p □ w448P □ w576p □ 720P□ 1080P□

双流H.239
是否支持从测试终端侧发双流
支持□ 不支持□

是否支持从用户终端侧发双流
支持□ 不支持□

双流效果与分辨率
好□ 较好□ 一般□ 较差□ 差□
分辨率 .

6Mbps速率的图像画质

输入信号
测试内容
（观看远端会场）质量

会场画面及声音

图像色彩、清晰度
好□ 较好□ 一般□ 较差□ 差□

图像连续性
好□ 较好□ 一般□ 较差□ 差□

唇音同步
好□ 较好□ 一般□ 较差□ 差□

指定带宽下的图像优化能力
16:9格式：720p □ 1080P □

H.239双流
是否支持从测试终端侧发双流
支持□ 不支持□

是否支持从用户终端侧发双流
支持□ 不支持□

双流效果与分辨率
好□ 较好□ 一般□ 较差□ 差□
分辨率 .

表二：6M带宽下会议终端对手机降噪能力测试
测试目的
测试会议是否会受到手机干扰。
测试方法描述
不中断刚才的会议
测试人员在拨通手机后，将手机置于终端全向MIC正上方。各会场观察是否受到影响
本地会场视频效果
没有下降□ 有轻微下降□ 严重下降□
本地会场音频效果
没有下降□ 有轻微下降□ 严重下降□
远端会场视频效果
没有下降□ 有轻微下降□ 严重下降□
远端会场音频效果
没有下降□
