锻造比计算和其意义专家讲座.pptx

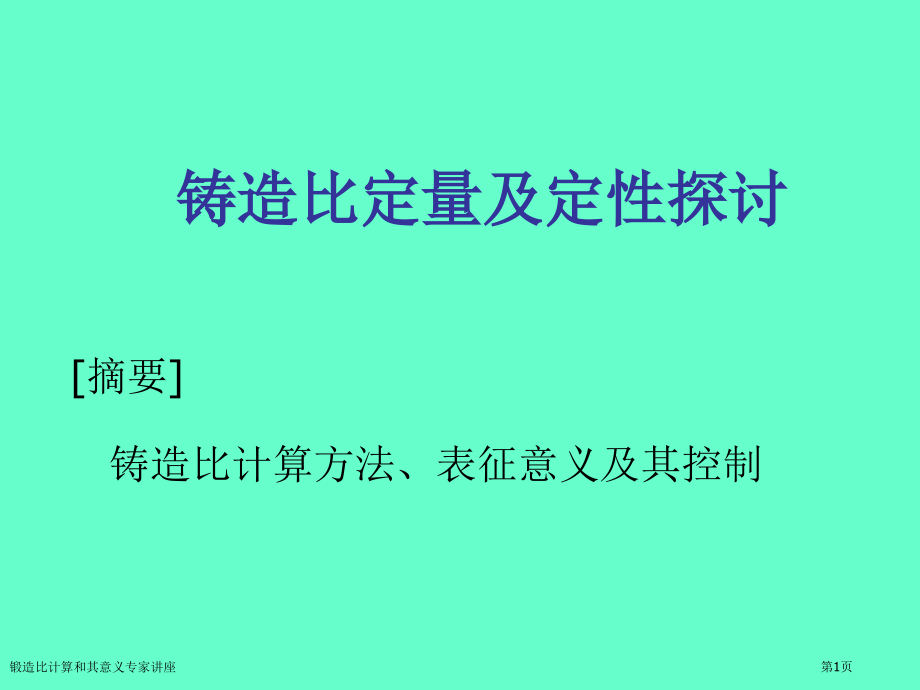

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,1,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,1,*,铸造比定量及定性探讨,摘要,铸造比计算方法、表征意义及其控制,锻造比计算和其意义专家讲座,第1页,1,2,1,、铸造比概念及表征意义,铸造比是铸造时金属变形程度一个表示方法。,锻件组织和机械性能与很多原因相关，而铸造比是影响锻件质量尤其是确保探伤最主要原因之一。,锻造比计算和其意义专家讲座,第2页,2,、铸造比计算方法,铸造比是以金属变形前后横断面积比值来表示，不一样铸造工序，铸造比计算方法各不相同。,拔长时，铸造比为,S=F0/F1,或,y=L1/L0,式中：,F0,、,L0,拔长前钢锭或钢坯横断面积和长度；,F1,、,L0,拔长后钢锭或钢坯横截面积和长度。,锻造比计算和其意义专家讲座,第3页,镦粗时铸造比，也称镦粗比或压缩比，其值为：,U=F1/F0,或,y=H0/H1,F0,、,H0,镦粗前钢锭或钢坯横截面积和高度；,F1,、,H1,镦粗后钢锭或钢坯横截面积和高度。,锻造比计算和其意义专家讲座,第4页,1,5,扩孔时铸造比，也称扩孔比，其值为：,E=,（,D0-d0,）,/,（,D1-d1,）,D0,、,d0,扩孔前坯料外圆及内孔尺寸；,D1,、,d1,扩孔后坯料外圆及内孔尺寸。,锻造比计算和其意义专家讲座,第5页,3,、铸造比计算注意事项及累计锻比计算,铸造比永远是正，变形前后面积之比计算永远是正确，即大面积变形成小面积时，用变形前面积除以变形后面积；反之类推。,用长度比较时要当心：同形状变形时是能够用长除以短（体积不变定律），不一样形状变形时是绝对不能够如是,比如八角锭拔长成方形时，只能用八角形除以方形面积。,锻造比计算和其意义专家讲座,第6页,铸造比分为工序铸造比、火次铸造比和总铸造比。,当连续拔长或连续镦粗，而进行几次铸造时，则总铸造比等于各次铸造比乘积，即,y,总,=y1*y2*y3,如两次拔长中间镦粗或两次镦粗中间拔长时，总铸造比要求为两次铸造比相加，即,y,总,=y1+y2+,此式中未将中间镦粗或中间拔长铸造比计算在总铸造比之内。,锻造比计算和其意义专家讲座,第7页,1,8,总锻比规范性表示方法,当前国内外总锻比倾向性表示是：,如有一转子两次镦拔，第一次镦粗比为,1.8u,、拔长比为,2.5s,；第二次镦粗比为,1.7u,、拔长比为,3.0s,，则在工艺上可将锻比表述为：,1.8u/2.5s+1.7u/3.0s,即表示为加和形式，但不表示为和值。,锻造比计算和其意义专家讲座,第8页,4,、铸造比意义和局限,对于用铸锭（包含有色金属铸锭）锻制大型锻件，正确选取铸造比有较大实际意义；对于一些大型锻件中间坯料，如涡轮盘、压气机盘等圆饼坯料，轴、框、梁等预制锻坯，铸造比也有主要实际意义。,铸造比是自由锻一个主要指标，但不是唯一，在大型锻件铸造中，更应重视铸造状态：应力场、应变场、温度场等等。,锻造比计算和其意义专家讲座,第9页,5,、同等铸造比不一样铸造方式区分,假如在很小进砧量下以每次很小压缩量铸造，坯料心部压实水平远远不如大进砧量、大压下量铸造状态,小压缩量屡次锻压积累变形效应都集中在锻件外层，而我们追求往往是心部材料压实。,对于大型锻件，每每要碰到用户提出,“,铸造比要大于多少,”,时，我们总要努力解释一番，其实关键还是看最终组织检测和探伤情况。,锻造比计算和其意义专家讲座,第10页,至于模锻，更无须拘泥于锻比数字，计算机模拟变形状态时重视是,“,场,”,概念，起码是四维,一个数字没法说清复杂变形效应。它只能概略地表述某个主变形方向变形程度。,锻造比计算和其意义专家讲座,第11页,6,、铸造比控制,总体来说，就是拔长比按照面积比来计算；镦粗比按照长度比来计算；扩孔比按壁厚比计算。,有资料认为：分锻比不足,2,之间用乘法，大于,2,用加法；锻比应用不可靠。其实锻件质量还是要看铸造压实效果，以及铸造材料质量，故不要迷信锻比。,不论怎样，注意锻比都是指计算主要变形锻比！,所以，我企业在铸造工艺中，在确保锻比同时，控制成型方式更为主要。,合理地选择铸造比对提升产品质量、降低成本有很大关系。,锻造比计算和其意义专家讲座,第12页,7,、铸造目标和意义,利用锻压机械对金属坯料施加压力，使其产生塑性变形，以取得含有一定机械性能、一定形状和尺寸锻件制件，是锻压两大目标。,经过铸造能消除金属铸态疏松，焊合孔洞，锻件机械性能普通优于一样材料铸件。故机械中负载高、工作条件严峻主要零件，除形状较简单可用轧制板材、型材或焊接件外，多采取锻件。,锻造比计算和其意义专家讲座,第13页,1,14,8,、铸造方式分类,铸造按成形方法可分为：,开式铸造（自由锻）,利用冲击力或压力使金属在上下两个抵铁（砧块）间产生变形以取得所需锻件，主要有手工铸造和机械铸造两种。,锻造比计算和其意义专家讲座,第14页,
