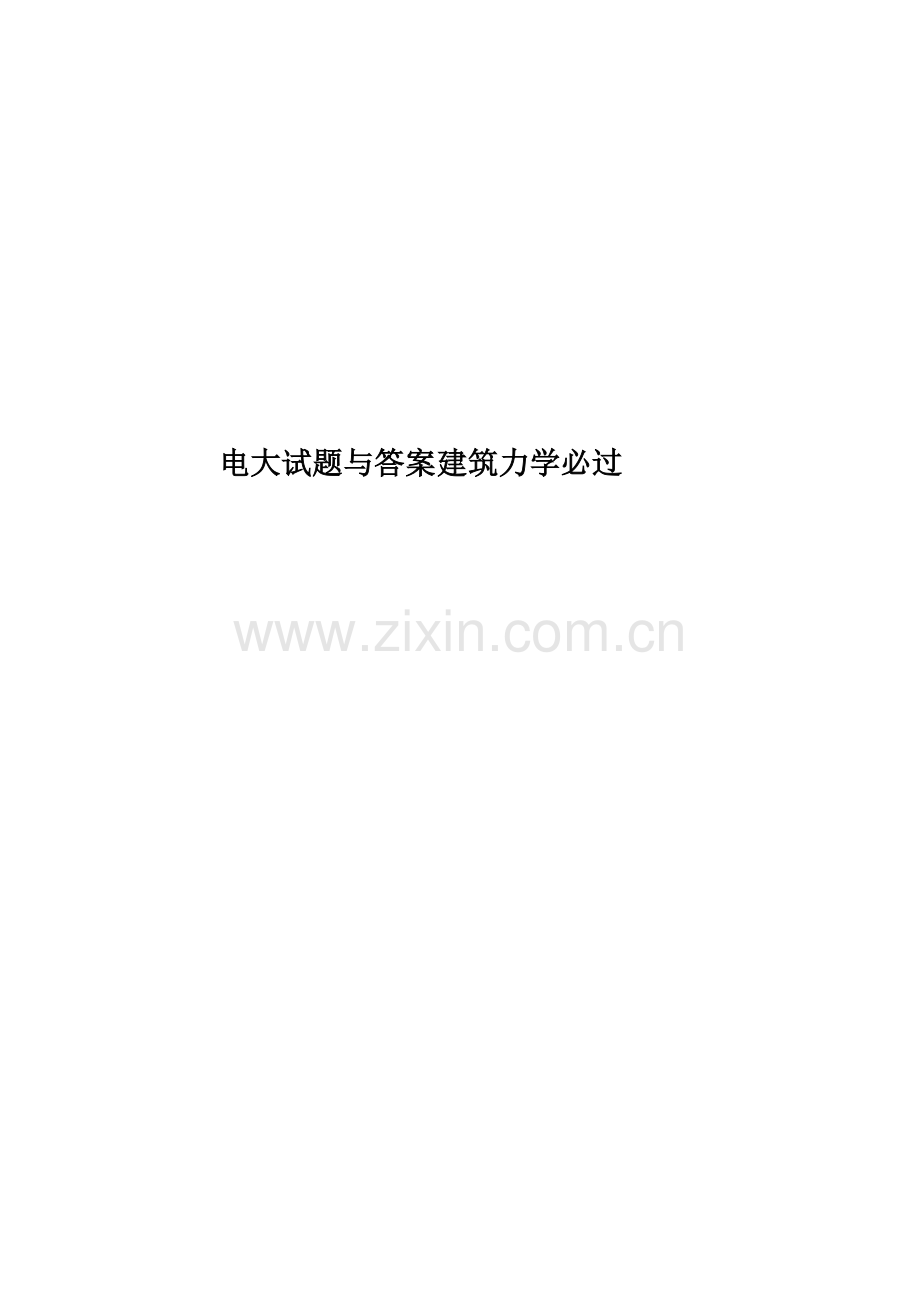

电大试题与答案建筑力学必过.doc

电大试题与答案建筑力学必过

资料仅供参考

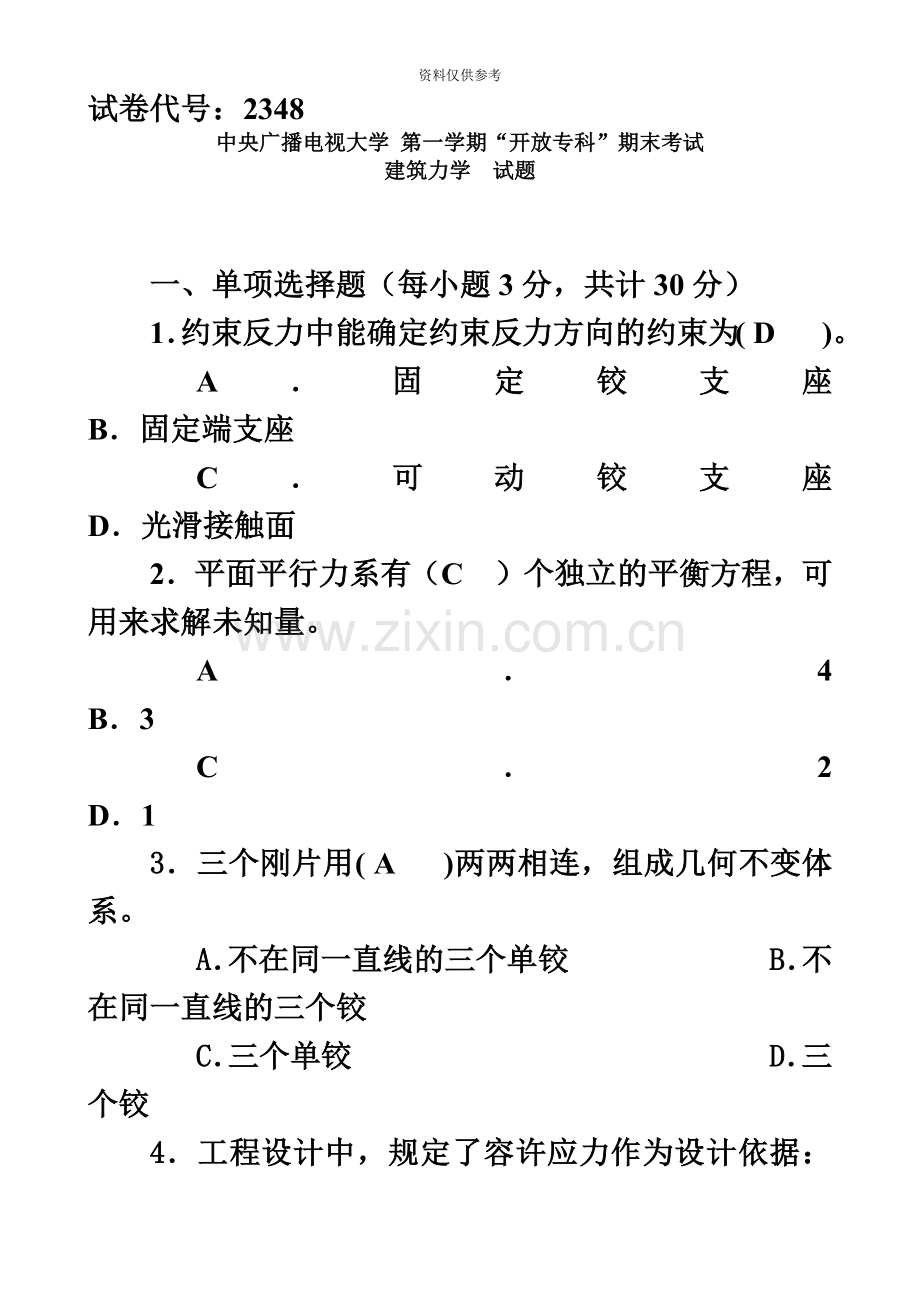

试卷代号：2348
中央广播电视大学 第一学期“开放专科”期末考试
建筑力学 试题

一、单项选择题（每小题3分，共计30分）
1．约束反力中能确定约束反力方向的约束为( D )。
A．固定铰支座 B．固定端支座
C．可动铰支座 D．光滑接触面
2．平面平行力系有（C ）个独立的平衡方程，可用来求解未知量。
A．4 B．3
C．2 D．1
3．三个刚片用( A )两两相连，组成几何不变体系。
A．不在同一直线的三个单铰 B．不在同一直线的三个铰
C．三个单铰 D．三个铰
4．工程设计中，规定了容许应力作为设计依据：。其值为极限应力除以安全系数n，其中为（ A ）。
A．≥１ B．≤１ C．=１ D．＜１
5．图示构件为矩形截面，截面对轴的惯性矩为（ D ）。
A． B． C． D．

5．在梁的强度计算中，必须满足（ C ）强度条件。
A．正应力 B．剪应力
C．正应力和剪应力 D．无所谓
7．在力法典型方程的系数和自由项中，数值范围可为正、负实数或零的有( D )。
A．主系数 B．主系数和副系数
C．主系数和自由项 D．副系数和自由项
8．图示单跨梁的转动刚度是（ D ）。（）
A．2 B．4 C．8 D．16

9．利用正应力强度条件，可进行 ( C )三个方面的计算。
A．强度校核、刚度校核、稳定性校核
B．强度校核、刚度校核、选择截面尺寸
C．强度校核、选择截面尺寸、计算允许荷载
D．强度校核、稳定性校核、计算允许荷载
10．在图乘法中，欲求某点的转角，则应在该点虚设（ D ）。
A．竖向单位力 B．水平向单位力
C．任意方向单位力 D．单位力偶
二、判断题（每小题2分，共计30分。将判断结果填入括弧，以√表示正确，以×表示错误）
1．对于作用在刚体上的力，力的三要素是大小、方向和作用线。( √ )
2．梁按其支承情况可分为静定梁和超静定梁。(√ )
3．力偶的作用面是组成力偶的两个力所在的平面。( √ )
4．如果有n个物体组成的系统，每个物体都受平面一般力系的作用，则共能够建立3个独立的平衡方程。(× )
5．未知量均可用平衡方程解出的平衡问题，称为稳定问题；仅用平衡方程不可能求解出所有未知量的平衡问题，称为不稳定问题。( × )
6．平面弯曲是指作用于梁上的所有荷载都在梁的纵向对称面内，则弯曲变形时梁的轴线仍在此平面内。( √ )
7．应力是构件截面某点上内力的集度，垂直于截面的应力称为剪应力。( × )
8．在工程中为保证构件安全正常工作，构件的工作应力不得超过材料的许用应力，而许用应力是由材料的极限应力和安全因素决定的。(√ )
9．压杆丧失了稳定性，称为失稳。( √ )
10．折减系数可由压杆的材料以及柔度查表得出。(√ )
11．在使用图乘法时，两个相乘的图形中，至少有一个为三角图形。( × )
12．位移法的基本未知量为结构多余约束反力。(× )
13．轴力是指沿着杆件轴线方向的内力。(√ )
14．桁架中内力为零的杆件称为零杆。( √ )
15．无多余约束的几何不变体系组成的结构为静定结构。( √ )
三、计算题（共40分）
1．计算下图所示桁架的支座反力及1、2杆的轴力。（10分）

1．（10分）(1)求支座反力
由得，
即
由得，
由得，
(2).求杆1、2的轴力
由结点C的平衡条件，得
由结点B的平衡条件，得(压)

2．画出下图所示梁的内力图（10分）。

由，得 即
由，得
（2）画剪力图和弯矩图

3、用力矩分配法计算图（a）所示连续梁，并画M图。固端弯矩表见图（b）和图（c）所示。（20分）

3．（20分）（1）计算转动刚度和分配系数
， ，
， ，
（2）计算固端弯矩

（3）分配与传递
（4）画弯矩图（）

试卷代号：2348
中央广播电视大学 — 第二学期“开放专科”期末考试
建筑力学 试题
7月

一、单项选择题（每小题3分，共计30分）
1．若刚体在二个力作用下处于平衡，则此二个力必( D )。
A．大小相等 B．大小相等，作用在同一直线
C．方向相反，作用在同一直线 D．大小相等，方向相反，作用在同一直线
2．由两个物体组成的物体系统，共具有( D )独立的平衡方程。
A．3 B．4 C．5 D．6
3．静定结构的几何组成特征是( B )。
A．体系几何不变 B．体系几何不变且无多余约束
C．体系几何可变 D．体系几何瞬变
4．低碳钢的拉伸过程中，胡克定律在( A )范围内成立。
A．弹性阶段 B．屈服阶段
C．强化阶段 D．颈缩阶段
5．图所示构件为T形截面，其形心轴最有可能的是（ C ）。

A．
B．
C．
D．
6．位移法的基本未知量是（ C ）。
A．杆件的变形 B．多余约束力
C．结点位移 D．支座位移
7．图示单跨梁的传递系数是（ B ）。

A．0.5 B．0
C．-1 D．2
8．力法中，主系数是由( B )图乘得出的。
A．图和图 B．图和图
C．图和图 D．都不是
9．一个点在平面内的自由度有( A ) 个。
A．2 B．3
C．4 D．5
10．力偶能够在它的作用平面内( C )，而不改变它对物体的作用。
A．任意移动 B．任意转动
C．任意移动和转动 D．既不能移动也不能转动
二、判断题（每小题2分，共计30分。将判断结果填入括弧，以√表示正确，以×表示错误）
1．约束是阻碍物体运动的限制物。( √ )
2．力沿坐标轴方向上的分力是矢量，力在坐标轴上的投影是代数量。(√ )
3．力系简化所得的合力的投影和简化中心位置有关，而合力偶矩和简化中心位置有关。(× )
4．几何不变体系是指在荷载作用下，不考虑材料的位移时，结构的形状和位置都不可能变化的结构体系。( × )
5．没有多余约束的几何不变体系组成的结构是超静定结构。(× )
6．平行于梁横截面的内力是剪力，作用面与梁横截面垂直的内力偶是弯矩。( √ )
7．轴向拉伸(压缩)的正应力大小和轴力的大小成正比，规定拉为正，压为负。(√ )
8．安全因素取值大于1的目的是为了使构件具有足够的安全储备。(√ )
9．压杆上的压力大于临界荷载，是压杆稳定平衡的前提。( × )
10．梁横截面竖向线位移称为挠度，横截面绕中性轴转过的角度称为转角。(√ )
11．图乘法的正负号规定为：面积与纵坐标在杆的同一边时，乘积应取正号；面积与纵坐标在杆的不同边时，乘积应取负号。(√ )
12．结点角位移的数目就等于结构超静定的次数。( × )
13．物体系统是指由若干个物体经过约束按一定方式连接而成的系统。(√ )
14．有面积相等的正方形和圆形，比较两图形对形心轴惯性矩的大小，可知前者比后者大。(√ )
15．计算简图是指经过简化后能够用于对实际结构进行受力分析的图形。( √ )
三、计算题（共40分）
1．计算下图所示桁架的支座反力及1、2杆的轴力。（10分）

1．（10分）(1)求支座反力
由得，
即
由得，
由得，
(2)求杆1、2的轴力
由结点A的平衡条件，得（压）
由结点B的平衡条件，得

2．画出下图所示梁的内力图（10分）。

(1)求支座反力
由，得 即
由，得
（2）画剪力图和弯矩图

3、用力矩分配法计算图（a）所示连续梁，并画M图。固端弯矩表见图（b）和图（c）所示。（20分）

（1）计算转动刚度和分配系数
， ，
， ，
（2）计算固端弯矩

（3）分配与传递
（4）画弯矩图（）

试卷代号：2348
中央广播电视大学 — 第一学期“开放专科”期末考试
建筑力学试题
1月
一、单项选择题(每小题3分，共计30分)
1. D 2. D 3. B 4. B 5. C
6. A 7. B 8. A 9. A 10. C 1.若刚体在二个力作用下处于平衡，则此二个力必( D )。
A.大小相等
B.大小相等，作用在同一直线
C.方向相反，作用在同一直线
D.大小相等，方向相反，作用在同一直线
2.截面法求杆件截面内力的三个主要步骤顺序为( D )。
A.列平衡方程、画受力图、取分离体
B.画受力图、列平衡方程、取分离体
C.画受力图、取分离体、列平衡方程
D.取分离体、画受力图、列平衡方程
3.静定结构的几何组成特征是(B )。
A.体系几何不变 B.体系儿何不变且无多余约束
C.体系几何可变 D.体系几何瞬变
4.低碳钢的拉伸过程中，( B )阶段的特点是应力几乎不变。
A.弹性 B.屈服
C.强化 D.颈缩
5.图示构件为T形截面，其形心轴最有可能的是( C )
A.Z1 B.Z2 C. Z3 D.Z4

6.欲求梁某一点的线位移，应在该点设(A )。
A.一单位集中力 B.一单位集中力偶
C.一对单位集中力 D.一对单位集中力偶
7.图示单跨梁的传递系数CAB是( B )。

A. 0. 5 B. 0 C.一1 D. 2
8.矩形截面，高为h，宽为b，则其抗弯截面模量为( A )
A. B. C. D.
9.一个点在平面内的自由度有( A )个
A.2 B. 3 C.4 D. 5
10.图示单跨梁的传递系数CAB是( C )

A. 0 B.一1 C. 0. 5 D. 2
二、判断题(每小题2分，共计30分)
1.约束是阻碍物体运动的限制物。( √ )
2.交于一点的力所组成的力系，能够合成为一个合力，合力在坐标轴上的投影等于各分力在同一轴上投影的代数和。(√ )
3.力系简化所得的合力的投影和简化中心位置有关，而合力偶矩和简化中心位置有关。（ ）
4.多余约束是指维持体系几何不变性所多余的约束。( √ )
5.没有多余约束的几何不变体系组成的结构是超静定结构。( )
6.截面上的剪力使研究对象有逆时针转向趋势时取正值。( )
7.轴向拉伸(压缩)的正应力大小和轴力的大小成正比，规定拉为正，压为负。( )
8.平面图形的对称轴一定经过图形的形心。(√ )
9.压杆上的压力大于临界荷载，是压杆稳定平衡的前提。( √ )
10.挠度向下为正，转角逆时针转向为正。( )
11.图乘法的正负号规定为:面积ω与纵坐标y0在杆的同一边时，乘积ωy0应取正号;面积ω与纵坐标y0在杆的不同边时，乘积ωy0应取负号。( √ )
12.力矩分配法的三个基本要素为转动刚度、分配系数和传递系数。(√ )
13.物体系统是指由若干个物体经过约束按一定方式连接而成的系统。( √ )
14.在使用图乘法时，两个相乘的图形中，至少有一个为直线图形。(√ )
15.计算简图是指经过简化后能够用于对实际结构进行受力分析的图形。( √ )
三、计算题(共40分)
1.计算下图所示析架的支座反力及1,2杆的轴力。(10分)

1.(1)求支座反力，由∑MA=0得，FBy*8+12*8=0
即FBy=-12KN(↓)
由∑FX=0得，FAx=12(→)
由∑Fy=0得，FAy=12(↑)
(2)求杆1,2的轴力)
由结点A的平衡条件，得
由结点B的平衡条件，得

2.画出图所示外伸梁的内力图。(10分)

(1)求支座反力

（2)画剪力图和弯矩图

3.用力矩分配法计算图(a)所示连续梁，并画M图。固端弯矩表见图(b)和图(c)所示.

（1）计算转动刚度和分配系数
， ，
， ，
（2）计算固端弯矩

（3）分配与传递
（4）画弯矩图（）

试卷代号:2348
中央广播电视大学 - 第二学期“开放专科”期末考试
建筑力学试题
7月
一、单项选择题
1 .B 2 .D 3.B 4 .A 5 .C
6 .C 7 .B 8 .B 9 .A 10.C
1.约束反力中含有力偶的支座为( B )。
A.固定铰支座 B.固定端支座
C.可动铰支座 D.都不是
2.由两个物体组成的物体系统，共具有( D )独立的平衡方程。
A.3 B.4 C.5 D. 6
4.低碳钢的拉伸过程中，胡克定律在( A )范围内成立。
A.弹性阶段 B.屈服阶段 C.强化阶段 D.颈缩阶段
5.轴心受压直杆，当压力值FP恰好等于某一临界值FPcr时，压杆能够在微弯状态下处于新的平衡，称压杆的这种状态的平衡为( C )。
A.稳定平衡 B.不稳定平衡
C.随遇平衡 D.不知道
6.位移法的基本未知量是( C )。
A.杆件的变形 B.多余约束力
C.结点位移 D.支座位移
7.图示单跨梁AB的转动刚度SAB是( B )。

A.3i B.6i C.4i D.-i
8二力法中，主系数认是由( B )图乘得出的。
A. 图和图 B. 图和图
C. 图和图 D.都不是
9.在力法典型方程的系数和自由项中，数值范围恒大于零的有( A )。
A.主系数 B.主系数和副系数
C.主系数和自由项 D.副系数和自由项
10.力偶能够在它的作用平面内( C )，而不改变它对物体的作用。
A.任意移动 B.任意转动
C.任意移动和转动 D.既不能移动也不能转动
二、判断题(正确的划“√”，错误的划“×”，每小题2分，共计30分)
1 .× 2.√ 3 . × 4 . × 5. √
6. √ 7. √ 8. √ 9. × 10. √
11. √ 12. × 13. √ 14. √ 15. √
1.在约束的类型中，结点可分为铰结点、刚结点、自由结点。(× )
2.力沿坐标轴方向上的分力是矢量，力在坐标轴上的投影是代数量。(√ )
3.在平面力系中，所有力作用线汇交于一点的力系，称为平面一般力系，有3个平衡方
程。(× )
4.几何不变体系是指在荷载作用下，不考虑材料的位移时，结构的形状和位置都不可能
变化的结构体系。(× )
5.杆件变形的基本形式共有轴向拉伸与压缩、剪切、扭转和弯曲四种。(√ )
6.平行于梁横截面的内力是剪力，作用面与梁横截面垂直的内力偶是弯矩。(√ )
7，作材料的拉伸试验的试件，中间部分的工作长度是标距，规定圆形截面的试件，标距和直径之比为5:1和10:1.( √ )
8.安全因素取值大于i的目的是为了使构件具有足够的安全储备。(√ )
9.两端固定的压杆，其长度系数是一端固定、一端自由的压杆的4倍。( × )
10.梁横截面竖向线位移称为挠度，横截面绕中性轴转过的角度称为转角。( √ )
11一力法的基本未知量就是多余未知力。( √ )
12.结点角位移的数目就等于结构超静定的次数。(× )
13.力偶的作用面是指组成力偶的两个力所在的平面。(√ )
14.有面积相等的正方形和圆形，比较两图形对形心轴惯性矩的大小，可知前者比后者大。(√ )
15.力系简化所得的合力的投影和简化中心位置无关，而合力偶矩和简化中心位置有关。(√ )
三、计算题
1.计算图所示析架的支座反力及1,2杆的轴力。

即

（2）求杆1、2的轴力
由结点A的平衡条件，得
由截面法的平衡条件，得

2.画出图所示梁的内力图。

即

（2）画剪力图和弯矩图

3.用力矩分配法计算下图(a)所示连续梁，并画M图。固端弯矩表见图(b)和图(c)所示。

（1）计算转动刚度和分配系数

(2)计算固端弯矩

（3）分配与传递
（4）画弯矩图

试卷代号:2348
中央广播电视大学 - 第一学期“开放专科”期末考试
建筑力学试题
1月
一、单项选择题
1.平面一般力系能够分解为( C )。
A.一个平面汇交力系
B.一个平面力偶系
C.一个平面汇交力系和一个平面力偶系
D.无法分解
2.平面平行力系有( C )个独立的平衡方程，可用来求解未知量。
A. 4 B. 3
C. 2 D. 1
3.结点法计算静定平面析架，其所取脱离体上的未知轴力数一般不超过( B )个
A. 1 B. 2
C. 3 D. 4
4.工程设计中，规定了容许应力作为设计依据:，其值为极限应力除以安全系数n，其中n为( A )
A. ＞1 B.≤1 C.=1 D.＜1
5.在工程实际中，要保证杆件安全可靠地工作，就必须使杆件内的最大应力满足条件 ( D )
A. B.
C. D.
6.在梁的强度计算中，必须满足( C )强度条件。
A.正应力 B.剪应力
C.正应力和剪应力 D.无所谓
7.力法的基本未知量是( D )。
A.结点位移 B.约束反力
C.内力 D.多余约束力
8.图示单跨梁的转动刚度是( D ).()

A. B. C. D.
9.在图乘法中，欲求某点的竖向位移，则应在该点虚设( A )
A.竖向单位力 B.水平向单位力
C.任意方向单位力 D.单位力偶
10.在图乘法中，欲求某点的转角，则应在该点虚设( D )
A.竖向单位力 B.水平向单位力
C.任意方向单位力 D.单位力偶
二、判断题
二、判断题（每小题2分，共计30分）
1. √ 2. √ 3.√ 4. × 5. √
6. √ 7. √ 8. √ 9. × 10. √
11.√ 12. × 13.√ 14.√ 15. ×
1.杆件的特征是其长度远大于横截面上其它两个尺寸。(√ )
2.梁按其支承情况可分为静定梁和超静定梁。(√ )
3.在平面力系中，所有力作用线互相平行的力系，称为平面平行力系，有2个平衡方程。(√ )
4.如果有n个物体组成的系统，每个物体都受平面一般力系的作用，则共能够建立3个独立的平衡方程。(×)
5.轴力是指沿着杆件轴线方向的内力。(√ )
6.平面弯曲是指作用于梁上的所有荷载都在梁的纵向对称面内，则弯曲变形时梁的轴线仍在此平面内。(√ )
7.低碳钢的拉伸试验中有弹性、屈服、强化和颈缩破坏四个阶段。(√ )
8.在工程中为保证构件安全正常工作，构件的工作应力不得超过材料的许用应力,而许用应力是由材料的极限应力和安全因素决定的。( √ )
9.在材料相同的前提下，压杆的柔度越小，压杆就越容易失稳。( × )
10.折减系数必可由压杆的材料以及柔度又查表得出。( √ )
11.在超静定结构中，去掉多余约束后所得到的静定结构称为力法的基本体系。(√ )
12.位移法的基本未知量为结构多余约束反力。( × )
13.当梁横截面上的弯矩使研究对象产生向下凸的变形时(即下部受拉，上部受压)取正值。(√ )
14.析架中内力为零的杆件称为零杆。( √ )
15.力偶能够用一个完全等效的力来代替。( × )
三、计算题(40分)
1.计算图5所示析架的支座反力及1,2杆的轴力。

(1)求支座反力
由
即
由
由
（2）求1、2杆的轴力
由节点D的平衡条件，得
由截面法的平衡条件，得

2.画出图所示梁的内力图。
\
（1）求支座反力
由
即
由
（2）画剪力图和弯矩图

3.用力矩分配法计算图(a)所示连续梁，并画M图。固端弯矩表见图(b)和图(c)所示。

（1）计算转动刚度和分配系数

（2）计算固端弯矩

（3）分配与传递
（4）画弯矩图（）

试卷代号:2348
中央广播电视大学 - 第二学期“开放专科”期末考试
建筑力学试题
7月
一、单项选择题
1.只限制物体向任何方向移动，不限制物体转动的支座为(A )
A.固定铰支座 B.固定端支座
C.可动铰支座 D.都不是
2.平面平行力系有( B )个独立的平衡方程，可用来求解未知量。
A. 1 B.2 C. 3 D.4
3.如图所示结构为( C )

A.几何可变体系
B.几何瞬变体系
C.几何不变体系，无多余约束
D.几何不变体系，有一个多余约束
4.低碳钢的拉伸过程中，胡克定律在(A )范围内成立。
A.弹性阶段 B.屈服阶段
C.强化阶段 D.劲缩阶段
5.矩形截面，高为h，宽为b，则其对形心轴Z的惯性矩为( D )。
A． B． C． D．
6.在图乘法中，欲求某点的转角，则应在该点虚设( D )
A.竖向单位力
B.水平向单位力
C.任意方向单位力
D.单位力偶
7.位移法的基本未知量为( A)。
A.结点位移 B.约束反力 C.内力 D.多余约束力
8. 二力法中，主系数认是由( B )图乘得出的。
A. 图和图 B. 图和图
C. 图和图 D.都不是
9.在力法典型方程的系数和自由项中，数值范围恒大于零的有( A )
A.主系数
B.主系数和副系数
C.主系数和自由项
D.副系数和自由项
10.图示单跨梁AB的转动刚度SAB是( C )。

A.3i B.6i C.4i D.-i
二、判断题(正确的划“√”，错误的划“×”，每小题2分，共计30分)
11 . √ 12. × 13 . √ 14 . √ 15. ×
16. × 17. √ 18. √ 19. × 20. ×
21. √ 22. × 23. √ 24. √ 25. ×
11.在任何外力作用下，大小和形状均保持不变的物体称为刚体。(√ )
12.力的三要素是大小、方向、作用线。(× )
13.在平面力系中，所有力作用线互相平行的力系，称为平面平行力系，有二个平衡方程。(√ )
14.一个点和一个刚片用两根不共线的链杆相连，可组成几何不变体系，且无多余约束。(√ )
15.抗拉刚度只与材料有关。( × )
16.应力是构件截面某点上内力的集度，垂直于截面的应力称为切应力。(× )
17.安全因素取值大于1的目的是为了使构件具有足够的安全储备。(√ )
I8.只要平面有图形存在，该图形对某轴的惯性矩肯定大于零。(√ )
19.“左上右下剪力为正”是剪力的正负号规定。(× )
20.在力法方程中，自由项△iP恒大于零。(× )
21.在集中力作用点处，梁的剪力图有突变，弯矩图有尖点。(√ )
22.一次截取两个结点为研究对象，来计算析架杆件轴力的方法称为结点法。(× )
23.一个点在平面上具有两个自由度。(√ )
24.杆端转动刚度与结点总转动刚度之比称为该杆端的分配系数。(√ )
25.当F > Fcr时，压杆处于稳定平衡状态。( × )
三、计算题
26. 计算下图所示桁架的支座反力及1、2杆的轴力。（10分）

(1)求支座反力
由得，
即
由得，
由得，
(2).求杆1、2的轴力
由结点C的平衡条件，得
由结点B的平衡条件，得(压)
27.试画出图2所示外伸梁的内力图。

28.用力矩分配法计算下图(a)所示连续梁，并画M图。固端弯矩表见图(b)所示。

试卷代号:2348
中央广播电视大学 - 第一学期“开放专科”期末考试
建筑力学试题
1月
一、单项选择题(10×3=30分)
1.只限制物体垂直于支承面方向的移动，不限制物体其它方向运动的支座是( A )
A.固定铰支座 B.可动铰支座
C.固定端支座 D.都不是
2.如图所示结构为( C )。
A.几何可变体系
B.几何瞬变体系
C.几何不变体系，无多余约束
D.几何不变体系，有一个多余约束
3.平面一般力系能够分解为( C )。
A.一个平面汇交力系
B.一个平面力偶系
C.一个平面汇交力系和一个平面力偶系
D.无法分解
4.图所示构件为矩形截面，截面对Z1轴的惯性矩为( D )
A.
B.
C.
D.
5.圆形截面，直径为D，则其对形心轴的惯性矩为( A )
A. B.
C. D.
6.在图乘法中，欲求某点的竖向位移，则应在该点虚设( A )。
A.竖向单位力 B.水平向单位力
C.任意方向单位力 D.单位力偶
A
8.一根杆件在平面内的自由度有( B )个。
A. 2 B. 3
C. 4 D. 5
9.图所示单跨梁的传递系数CAB是( D )。

A.0. 5 B.-1 C.0 D. 2
10.图示单跨梁AB的转动刚度SAB是( B )。

A.3i B.6i C.4i D.-i
二、是非题(将判断结果填入括弧，以√表示正确，以×表示错误。15×2=30分)
11 .× 12. × 13.√ 14.√ 15. ×
16. √ 17. √ 18. √ 19. × 20. ×
21. √ 22. √ 23. √ 24. √ 25. √
11.对于作用在物体上的力，力的三要素是大小、方向和作用线。×
12.物体平衡是指物体处于静止状态。×
13.如果有3个物体组成的系统，每个物体都受平面一般力系的作用，则共能够建立9个独立的平衡方程。√
14.末知量均可用平衡方程解出的平衡问题，称为静定问题。√
15.合力一定比分力大。×
16.轴向拉伸(压缩)的正应力大小和轴力的大小成正比。√
17.平面图形对其形心轴的静矩恒为零。√
18.弯矩图应画在梁的受拉一侧。√
19.抗弯刚度只与材料性质有关。×
20.力法的基本未知量为结点位移。×
21.梁的变形有两种，它们是挠度和转角。√
22.力偶对物体的转动效应，用力偶矩度量而与矩心的位置无关。√
23.多余约束是指维持体系几何不变性所多余的约束。√
24.析架的内力只有轴力而无弯矩和剪力。√
25.压杆上的压力小于临界荷载，是压杆稳定平衡的前提。√
三、计算题(40分)
26.计算图1所示析架的支座反力及1,2杆的轴力(10分)。

27.试作图2所示外伸梁的内力图。

28.用力矩
