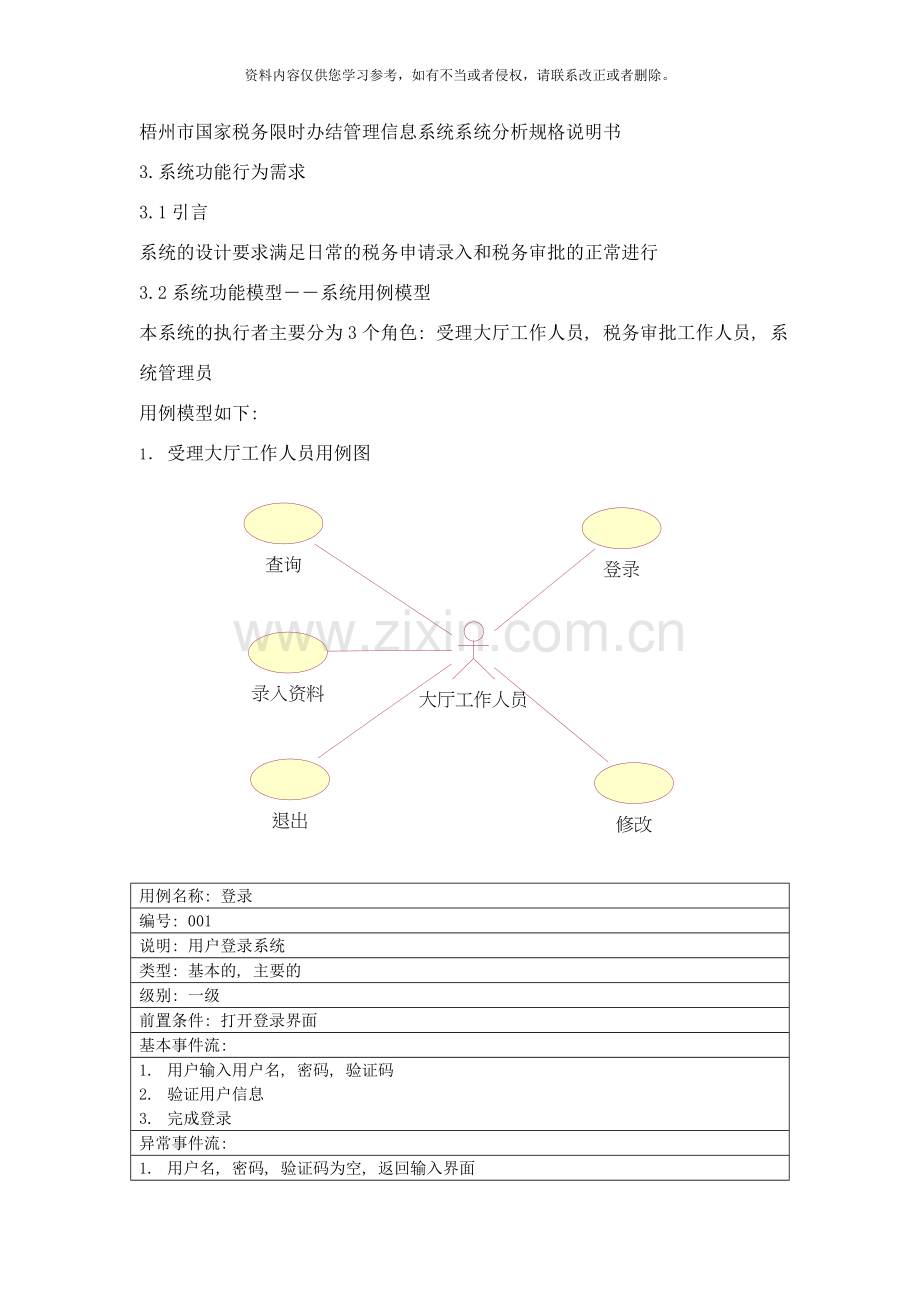

梧州市国家税务限时办结管理信息系统系统分析规格说明书
3.系统功能行为需求
3.1引言
系统的设计要求满足日常的税务申请录入和税务审批的正常进行
3.2系统功能模型――系统用例模型
本系统的执行者主要分为3个角色: 受理大厅工作人员, 税务审批工作人员, 系统管理员
用例模型如下:
1． 受理大厅工作人员用例图

用例名称: 登录
编号: 001
说明: 用户登录系统
类型: 基本的, 主要的
级别: 一级
前置条件: 打开登录界面
基本事件流:
1. 用户输入用户名, 密码, 验证码
2. 验证用户信息
3. 完成登录
异常事件流:
1. 用户名, 密码, 验证码为空, 返回输入界面
2. 用户名输入格式不对, 重新输入
3. 用户名, 密码, 验证码错误, 重新输入
其它事件流:
无
后置条件: 完成登录

用例名称: 查询
编号: 002
说明: 用户查询纳税人资料或查询审批进度
类型: 基本的, 主要的
级别: 一级
前置条件: 用户已登录
基本事件流:
1. 用户输入纳税人识别号
2. 搜索纳税人公文编号
3. 完成纳税人资料查询
或1.用户输入公文编号
1. 搜索审批进度
2. 完成审批进度查询
异常事件流:
1. 纳税人识别号或公文编号为空, 请输入纳税人识别号或公文编号
2. 纳税人识别号或公文编号不存在, 请重新输入
3. 输入的纳税人识别号或公文编号格式不存在, 请得新输入
基她事条流:
中间查询时, 用户退出系统, 则不进行查询
后置条件: 显示纳税人资料或审批进度

用例名: 录入纳税人资料
编号: 003
说明: 用户录入纳税人资料
类型: 基本的, 主要的
级别: 一级
前置条件: 1.用户已登录2.用户已接收纳税人资料
基本事件流:
1. 用户输入纳税人资料
2. 输入自己的受理意见
3. 提交发送
4. 完成发送
异常事件流:
1. 录入的资料不全或没有录入, 请重新录入
2. 录入的资料格式不对, 请重新录入
3. 网络出现问题, 没有成功发送
其它事件流:
用户取消录入
后置条件: 完成对纳税人的资料录入并完成发送

用例名: 修改
编号: 004
说明: 用户修改录入的资料
类型: 基本的, 主要的
前置条件: 用户已登录
基本事件流:
1. 用户打开已录入的资料
2. 更改有错误的地方
3. 保存到数据库覆盖原来与之相应的资料
4. 完成修改
异常事件流:
1. 修改后资料不全或格式错误, 重新修改
2. 没有权限修改
3. 网络有问题, 修改后提交不成功
其它事件流:
用户取消修改
后置条件: 用户完成修改

用例名: 退出
编号: 005
说明: 用户退出系统
类型: 基本的
级别: 一级
前置条件: 1.用户已登录2.已保存已录入的资料
基本事件流:
1. 用户点击退出系统
2. 成功退出系统
异常事件流:
1. 提交发送的资料正在发送中, 等待发送完成
2. 用户没有保存资料, 请先保存资料
其它事件流:
用户取消退出系统
后置条件: 成功退出系统

2.税务工作人员用例图

用例名称: 登录
编号: 006
说明: 用户登录系统
类型: 基本的
级别: 一级
前置条件: 打开登录界面
基本事件流:
4. 用户输入用户名, 密码, 验证码
5. 验证用户信息
6. 完成登录
异常事件流:
4. 用户名, 密码, 验证码为空, 返回输入界面
5. 用户名输入格式不对, 重新输入
6. 用户名, 密码, 验证码错误, 重新输入
其它事件流:
无
后置条件: 完成登录

用例名称: 查询
编号: 007
说明: 税务审批人员查询纳税人资料或公文资料或查询审批进度
类型: 基本的, 主要的
级别: 一级
前置条件: 用户已登录
基本事件流:
1.用户输入纳税人识别号
2.搜索纳税人公文编号
3.完成纳税人资料查询
或1.用户输入公文编号
2.搜索审批进度
3.完成审批进度查询
异常事件流:
1.纳税人识别号或公文编号为空, 请输入纳税人识别号或公文编号
2.纳税人识别号或公文编号不存在, 请重新输入
3.输入的纳税人识别号或公文编号格式不存在, 请得新输入

用例名: 审批
编号: 008
说明: 税务审批人员审批税务事项
类型: 基本的, 主要的
级别: 一级
前置条件: 1.用户已登录2.有税务事项需审批
基本事件流:
1. 税务人员打开需审批的事的事项
2. 浏览纳税人资料和前面审批的结果
3. 录入自己的审批意见
4. 保存到数据库
5. 完成审批, 返回到登陆成功后的首界面
异常事件流:
1. 录入的审批意见格式错误, 重新录入审批意见
2. 未录入审批意见就提交发送, 请录入审批意见再发送
3. 网络出现问题, 提交发送失败
其它事件流:
用户查看后不能马上审批, 需放入草稿箱, 稍后再审批
后置条件: 完成审批

用例名: 修改
编号: 009
说明: 用户修改审批过的资料
类型: 基本的, 主要的
前置条件: 用户已登录
基本事件流:
1.用户打开已审批的资料
2.更改有错误的地方
3.保存到数据库覆盖原来与之相应的资料
4.完成修改
异常事件流:
1.修改后资料不全或格式错误, 重新修改
2.没有权限修改
3.网络有问题, 修改后提交不成功
其它事件流:
用户取消修改
后置条件: 用户完成修改

用例名: 退出
编号: 010
说明: 用户退出系统
类型: 基本的
级别: 一级
前置条件: 1.用户已登录2.已保存审批的资料
基本事件流:
3. 用户点击退出系统
4. 成功退出系统
异常事件流:
3. 提交发送的资料正在发送中, 等待发送完成
4. 用户没有保存资料, 请先保存资料
其它事件流:
用户取消退出系统
后置条件: 成功退出系统

3.管理员用例图

用例名称: 登录
编号: 011
说明: 管理员登录系统
类型: 基本的
级别: 一级
前置条件: 打开登录界面
基本事件流:
1.管理员输入用户名, 密码, 验证码
2.验证用户信息
3.完成登录
异常事件流:
1.用户名, 密码, 验证码为空, 返回输入界面
2.用户名输入格式不对, 重新输入
3.用户名, 密码, 验证码错误, 重新输入
其它事件流:
无
后置条件: 完成登录

用例名: 添加
编号: 012
说明: 管理员添加用户, 岗位, 税种, 行政区域
类型: 基本的, 主要的
级别: 一级
前置条件: 管理员登录
基本事件流:
1. 管理员录入需添加的用户信息或岗位信息或税种信息或行政区域信息
2. 提交发送
3. 完成添加
异常事件流:
1. 管理员的权限不够, 没有权利进行添加
2. 管理员进行添加时, 录入的信息错误或数据类型不对, 重新录入添加
3. 新添加的内容, 系统原来已存在, 重新录入添加
其它事件流:
管理员取消添加
后置条件: 完成添加

用例名: 删除
编号: 013
说明: 管理员删除用户或岗位或税种或行政区域或其它资料
类型: 基本的, 主要的
级别: 一级
前置条件: 管理员已登录
基本事件流:
1. 管理员选择要删除的内容, 点击删除
2. 完成删除
异常事件流:
1.管理员没有权限删除选择要删除的内容
其它事件流:
管理员取消删除
后置条件: 完成删除, 返回到成功登录页面

用例名: 修改
编号: 014
说明: 管理员修改用户或岗位或税种或行政区域信息或其它信息
类型: 基本的, 主要的
级别: 一级
前置条件: 管理员已登录
基本事件流:
1.管理员查找到需要修改的资料
2.管理员进行修改并提交发送
3.完成修改
异常事件流:
1. 管理员没有权限修改
2. 修改后提交的资料格式不对或数据类型不对, 请重新修改
其它事件流:
1.管理员取消修改
后置条件: 完成修改, 返回到登录成功的首页面

用例名: 查询
编号: 015
说明: 管理员查询用户和纳税人的信息
类型: 基本的, 主要的
级别: 一级
前置条件: 管理员已经登录
基本事件流:
1. 管理员输入要查询的关键字, 点击查询
2. 返回查到的相关信息
3. 完成查询
异常事件流:
1. 管理员没有权利进行查询
2. 管理员输入的关键字查询不到相关的信息, 请得新输入后查询
3. 网络出现问题, 查询没反应
其它事件流:
1.管理员取消查询
后置条件: 完成查询返回登录成功的首页面。

用例名: 退出
编号: 016
说明: 管理员退出系统
类型: 基本的
级别: 一级
前置条件: 1.用户已登录2.已保存已录入的资料
基本事件流:
5. 用户点击退出系统
6. 成功退出系统
异常事件流:
5. 提交发送的资料正在发送中, 等待发送完成
6. 用户没有保存资料, 请先保存资料
其它事件流:
管理员取消退出系统
后置条件: 成功退出系统

3.3相关用例的展开---活动图
1.用户登录的活动图

2.税务大厅工作人员录入纳税人资料活动图

3.税务大厅工作人员修改活动图

4.税务审批工作人员审批活动图

3.4系统静态模型--对象类模型
1.相关执行者类图

2.查看相关的类图

3.录入资料相关的类图

4.审批相关的类图

3.5系统动态模型

3.6系统体系结构模型

网站的配置图如下:
