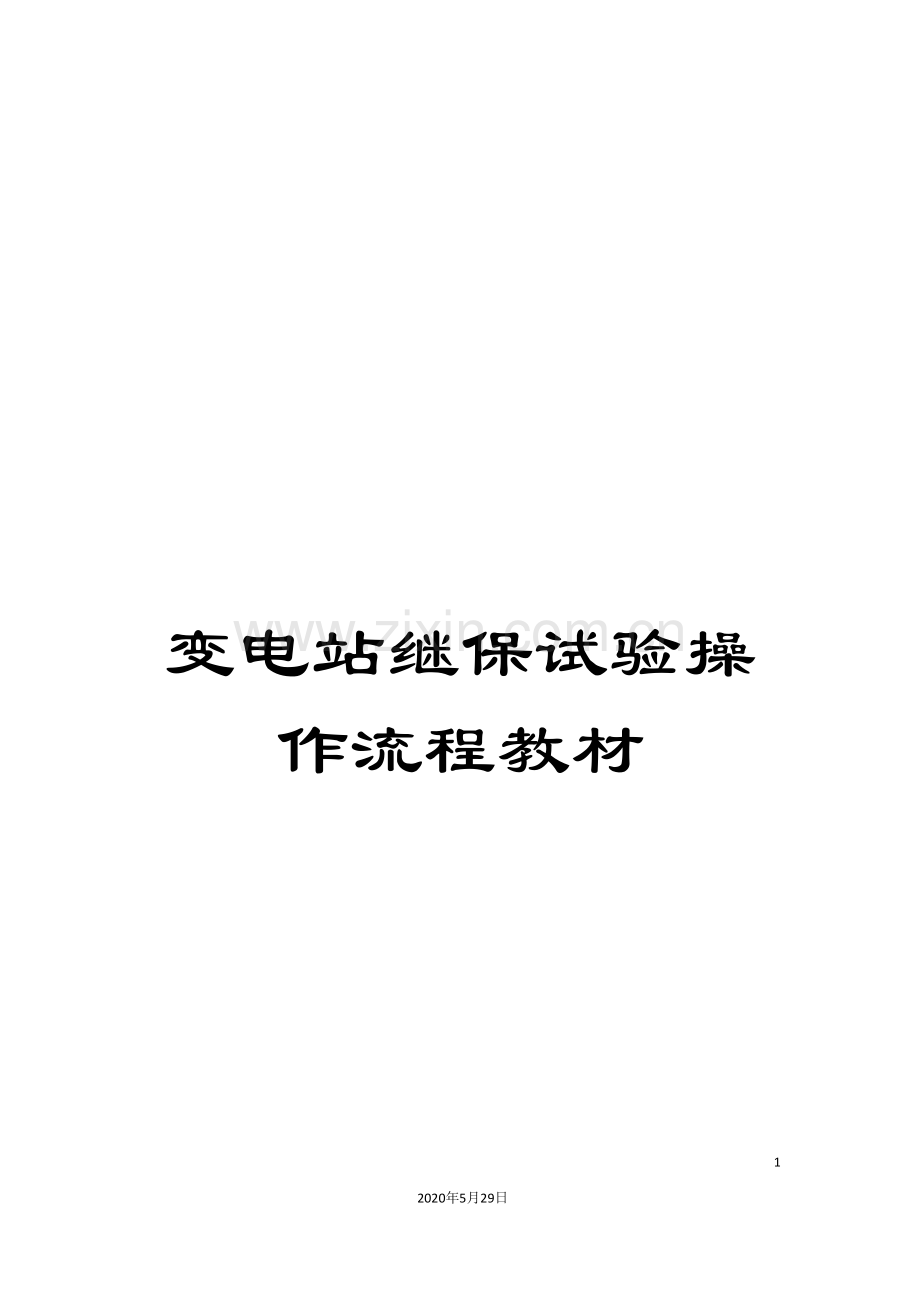

变电站继保试验操作流程教材

52
2020年5月29日
文档仅供参考

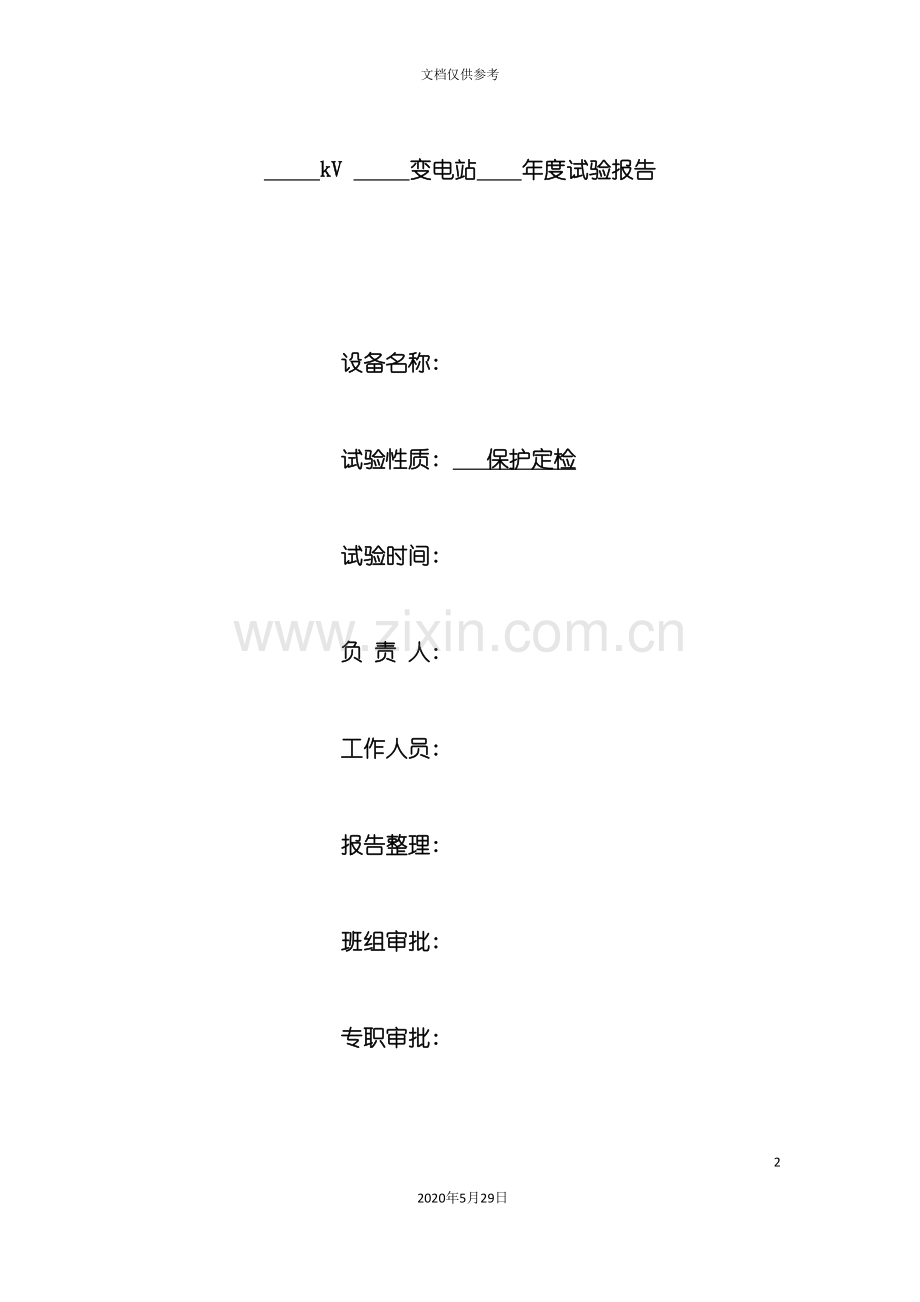

kV 变电站 年度试验报告

设备名称:

试验性质: 保护定检

试验时间:

负 责 人:

工作人员:

报告整理:

班组审批:

专职审批:

kV 变电站 线路保护调试报告

保护装置型号

装置生产厂家

程序版本

装置额定电流

装置出厂日期

装置出厂编号

整定书编号

调试设备:
序号
设 备 名 称
设 备 型 号
设备标准
出厂编号
设备有效期限
1

2

3

4

5

备注:

1 一般性检查
1.1 端子、背板接线检查:接线正确、牢固,与设计图纸及有关保护说明书相符。
检查结果:

1.2 单个插件检查:元器件规格、型号、焊接、接线正确,符合要求。
检查结果:

1.3 回路绝缘检查:用1000V摇表测量回路对地的绝缘电阻,要求大于2 MΩ。
项目
实测绝缘电阻(MΩ)
备注
交流电压回路--地

交流电流回路--地

直流回路--地

信号回路--地

直流回路--交流回路

+KM—33(37)

检查结果:

2 微机保护装置检验
2.1 电源检查
2.1.1 拉合直流试验:
拉合外部直流电源,逆变电源应能可靠自启动,且工作正常,无保护动作。
检查结果:

2.2 CPU与接口MON(面板)的检查:
检验项目
检查情况
CPU
MON
1、上电自复位及手动复位功能

2、接口与各保护插件通讯功能

3、运行状态检查

4、调试状态检查

5、定值区检查

6、键盘(按键)检查

7、软件版本号及检验码检查

检查结果:

2.3 整定值检查
检查项目
正确与否
保护整定值

要求:装置整定值符合整定书要求。打”√”或”×”。
检查结果:

2.4 数据采集系统检查
2.4.1 零漂检查:
通 道
调整前零漂值
调整后零漂值
Ia

Ib

Ic

Ua

Ub

Uc

UL

零漂要求:
1、装置额定电流为5A时:电流零漂应在-0.3～+0.3范围之内。
2、装置额定电流为1A时:电流零漂应在-0.1～+0.1范围之内。
3、电压零漂要求:应在-0.3～+0.3范围之内。
检查结果:

2.4.2 电压通道刻度及线性度检查:
通入下列A、B、C三相分别相差120º的电压。
外加
电压
微机保护显示值(V)
Ua
Ub
Uc
UL
60V

50V

30V

5V

要求:误差<±5%。
检查结果:

2.4.3 电流通道刻度及线性度检查:
通入下列A、B、C三相分别相差120º的电流。
外加
电流
微机保护显示值(A)
Ia
Ib
Ic
20A

15A

10A

5A

2A

0.5A

要求:误差<±5%。
检查结果:

2.4.4 电流、电压相位及极性检查:
要求:微机保护显示值与所加电流、电压的实际相位与极性一致。
检查结果:

2.4.5 电压频率检查:
通入下列各种频率的A、B、C三相分别相差120º的电压。
试验设备所加电压频率(Hz)
48
49
50
51
52
装置实测电压频率(Hz)

要求:微机保护显示电压频率值与所加电压的频率误差<0.02Hz。
检查结果:
2.5 保护装置整组试验
2.5.1 本盘整组试验
模拟故障类型
试验时所加的故障量
保护动作情况
过流I段AB故障(0.95倍整定值)

过流I段AB故障(1.05倍整定值)

过流II段BC故障(0.95倍整定值)

过流II段BC故障(1.05倍整定值)

过流III段CA故障(0.95倍整定值)

过流III段CA故障(1.05倍整定值)

低电压闭锁功能检验(整定值+0.2V)

低电压闭锁功能检验(整定值-0.2V)

低周减载功能频率定值检验(整定值+0.02Hz)

低周减载功能频率定值检验(整定值-0.02Hz)

滑差闭锁定值检验(滑差闭锁定值+0.02Hz/S)

滑差闭锁定值检验(滑差闭锁定值-0.02Hz/S)

低周减载电压闭锁功能检验(整定值+0.2V)

低周减载电压闭锁功能检验(整定值-0.2V)

备注1:有的线路保护中整定不要求低电压闭锁、低周减载功能,这种情况下在定期部分检验时能够不做这些试验。
备注2:对于闭锁功能,动作情况要求填写为”可靠闭锁”或”可靠不闭锁”。
检查结果:
2.5.2 定值检验
型号
检验项目
整定值
实测值
单位
1
过流I段动作电流

A
2
过流II段动作电流

A
3
过流III段动作电流

A
4
低电压闭锁电压

V
5
低周减载动作频率

Hz
6
滑差闭锁

Hz/S
检查结果:

2.6 防跃回路检查
2.6.1模拟断路器手合于故障线路,断路器应立即跳开,不再合闸。
检查结果:
2.6.2模拟线路发生永久性故障时,断路器跳开后,只重合一次,然后跳开,不再重合。
检查结果:

2.7 断路器传动试验:
2.7.1 100℅额定直流电压下断路器传动试验(带重合闸):
模拟故障类型
动作情况
过流I段范围内AB故障(瞬时)

过流II段范围内AC故障(瞬时故障跳闸重合后再故障)

低周减载断路器跳闸

断路器偷跳

动作情况填写时从以下内容选择编号填写即可:
1、断路器跳闸,延时重合。
2、断路器跳闸,不重合。
3、断路器跳闸,整定书不投重合闸,可靠不重合。
4、断路器跳闸,延时重合,再次故障跳闸后不重合。
5、其它情况,填写出具体动作情况。
6、后台监控系统报文正确(针对综合自动化变电站)。
结 论:

2.7.2 80℅额定直流电压下断路器传动试验(带重合闸):
模拟故障类型
动作情况
过流I段范围内AB故障(瞬时)

过流II段范围内AC故障(瞬时故障跳闸重合后再故障)

低周减载断路器跳闸

动作情况填写时从以下内容选择编号填写即可:
1、断路器跳闸,延时重合。
2、断路器跳闸,不重合。
3、断路器跳闸,整定书不投重合闸,可靠不重合。
4、断路器跳闸,延时重合,再次故障跳闸后不重合。
5、其它情况,填写出具体动作情况。
6、后台监控系统报文正确(针对综合自动化变电站)。
结 论:
3、本装置检验结果及意见
本装置经检验合格,保护功能满足整定书要求,保护可投运。
kV 变电站 主变保护调试报告

保护装置型号

装置生产厂家

程序版本

装置额定电流

装置出厂日期

装置出厂编号

整定书编号

调试设备:
序号
设 备 名 称
设 备 型 号
设备标准
出厂编号
设备有效期限
1
微机试验台

0.2级

2
兆欧表

3

4

5

备注:
1 一般性检查
1.2 端子、背板接线检查:接线正确、牢固,与设计图纸及有关保护说明书相符。
检查结果:
1.2 单个插件检查:元器件规格、型号、焊接、接线正确,符合要求。
检查结果:
1.3 回路绝缘检查:用1000V摇表测量回路对地的绝缘电阻,要求大于2 MΩ。
项目
实测绝缘电阻(MΩ)
备注
差动回路--地

电流回路--地

控制回路--地

检查结果:
2 微机保护装置检验
2.2 电源检查
2.2.1 拉合直流试验:
拉合外部直流电源,逆变电源应能可靠自启动,且工作正常,无保护动作。
检查结果:
2.2 CPU与接口MON(面板)的检查:
检验项目
检查情况
CPU
MON
1、上电自复位及手动复位功能

2、接口与各保护插件通讯功能

3、运行状态检查

4、调试状态检查

5、定值区检查

6、键盘(按键)检查

7、软件版本号及检验码检查

检查结果:
2.3 整定值检查
检查项目
正确与否
保护整定值

要求:装置整定值符合整定书要求。打”√”或”×”。
检查结果:
2.4 数据采集系统检查
2.4.1电压通道刻度及线性度检查:
通入下列A、B、C三相分别相差120º的电压。
外加
电压
微机保护显示值(V)
Ua
Ub
Uc
UL
高后备
50V

30V

5V

低后备
50V

30V

5V

要求:误差<±5%。
检查结果:
2.4.3 电流通道刻度及线性度检查:(高、低压侧后备保护)
通入下列A、B、C三相分别相差120º的电流。
外加电流(A)
微机保护显示值(A)
Ia
Ib
Ic
差动
高压侧
1

5

10

差动
低压侧
1

5

10

高后备
1

5

10

低后备
1

5

10

检查结果:
2.4.4 电流、电压相位及极性检查:(高、低压侧后备保护)
要求:微机保护显示值与所加电流、电压的实际相位与极性一致。
检查结果:
2.5 保护装置整组试验
2.5.1 差动保护
整定值(A)
实测值(A)
时间(ms)
相别
A
B
C

差动启动1A
高压侧

ms
低压侧

差动速断8A
高压侧

ms
低压侧

2.5.2 比率制动系数 (k＝0.5)
高对低
高压侧(A)

KID
低压侧(A)

谐波制动系数(k＝0.2)

基波
1.2
1.4
1.6
1.8
2
KXB

谐波

2.5.3 后备保护
名称
高后备
低后备
过流(A)(Ⅱ)
负序电压
低电压
时间
过流(A)
时间(s)
整定值
4.5
7
70
0.3
4
0.5
实测值

2.5.4 本体保护及其它
项目
作用
接点检查
项目
作用
接点检查
本体重瓦斯
跳闸
正确
本体轻瓦斯
信号
正确

2.6 开入检查:差动保护
检查项目
说明
检查情况
0
备用非电量

1
备用非电量

2
备用非电量

3
投差动保护

4
开关合后

5
开关跳位

6
复归

7
开关合位

开入检查:后备保护
检查项目
说明
检查情况
0
开关合后

1
开关跳位

2
复归

3
开关合位

4
其它侧复压启动

5
投后备保护

6
本侧复压投入

7
备用开入

3、本装置检验结果及意见
装置整组联动正常,信号掉牌正确。

35KV微机线路保护测试操作流程

35 kV 旧州 变电站 旧永 线路保护调试报告

保护装置型号
NPS61馈线监控保护
装置生产厂家
南京中德
程序版本

装置额定电流
5A
装置出厂日期

装置出厂编号

整定书编号

调试设备:
序号
设 备 名 称
设 备 型 号
设备标准
出厂编号
设备有效期限
1

2

3

4

5

备注:

1 一般性检查
1.3 端子、背板接线检查:接线正确、牢固,与设计图纸及有关保护说明书相符。
检查结果:

1.2 单个插件检查:元器件规格、型号、焊接、接线正确,符合要求。
检查结果:

1.3 回路绝缘检查:用1000V摇表测量回路对地的绝缘电阻,要求大于2 MΩ。
项目
实测绝缘电阻(MΩ)
备注
交流电压回路--地

交流电流回路--地

直流回路--地

信号回路--地

直流回路--交流回路

+KM—33(37)

检查结果:

2 微机保护装置检验
2.3 电源检查
2.3.1 拉合直流试验:
拉合外部直流电源,逆变电源应能可靠自启动,且工作正常,无保护动作。
检查结果:

2.2 CPU与接口MON(面板)的检查:
检验项目
检查情况
CPU
MON
1、上电自复位及手动复位功能

2、接口与各保护插件通讯功能

3、运行状态检查

4、调试状态检查

5、定值区检查

6、键盘(按键)检查

7、软件版本号及检验码检查

检查结果:

2.3 整定值检查
检查项目
正确与否
保护整定值

要求:装置整定值符合整定书要求。打”√”或”×”。
检查结果:

2.4 数据采集系统检查
2.4.1 零漂检查:
通 道
调整前零漂值
调整后零漂值
Ia

Ib

Ic

Ua

Ub

Uc

UL

零漂要求:
1、装置额定电流为5A时:电流零漂应在-0.3～+0.3范围之内。
2、装置额定电流为1A时:电流零漂应在-0.1～+0.1范围之内。
3、电压零漂要求:应在-0.3～+0.3范围之内。
检查结果:

2.4.2 电压通道刻度及线性度检查:

检查项目1:电压通道刻度及线性检查
保护型号:NPS61馈线监控保护装置
试验操作:
1、试验接线:
利用测试导线将测试装置的电压输出端子与保护装置相对应的电压输入端子相连接。

注意:把端子排上PT连线与保护装置连线间的连接片拨开,以免把加入保护装置的模拟量送至PT一次侧,而产生高电压。

2、测试仪操作
(1)测试模块----交流试验

(2)参数设置
始值(v) 相位(°) 频率(Hz) 步长(v)
UA 50.000 0.000 50.000 1.000
UB 50.000 240.000 50.000 1.000
UC 50.000 120.000 50.000 1.000

(3)试验。
◇ 按下功放开关,红灯亮;
◇ [开始试验]快捷键变为[停止试验],开始本次检验,记录保护显示值,完成50V的度检查。然后把三相电压分别设置为30V、5V,并记录保护显示值,即完成主变高后备电压刻度检查。

2.4.3 电流通道刻度及线性度检查:

检查项目1:电流通道刻度及线性检查
保护型号:NPS61馈线监控保护装置
试验操作:
1、试验接线:
利用测试导线将测试装置的电流输出端子与保护装置相对应的电流输入端子相连接。
注意:把端子排上CT连线与保护装置连线间的连接片拨开,以免把加入保护装置的模拟量送至CT一次侧,而产生高电流。

2、测试仪操作

(1)测试模块----交流试验

(2)参数设置
始值(A) 相位(°) 频率(Hz) 步长(A)
IA 1.000 0.000 50.000 0.100
IB 1.000 240.000 50.000 0.100
IC 1.000 120.000 50.000 0.100

(3)试验,点击”开始试验”按键,开始本次检验,记录保护显示值,完成1A的度检查。然后把三相电压分别设置为5A、10A,并记录保护显示值,即完成主变高后备电压刻度检查。

2.4.4 电流、电压相位及极性检查:略

2.4.5 电压频率检查:略

2.5 保护装置整组试验

测试项目1:过流速断、定时过流定值检定
保护型号:NPS61馈线监控保护装置
测试任务:检定过流速断、定时过流定值的1.05倍可靠动作、0.95倍可靠不动作
定值清单:
过流速断电流 10.500A
过流I 段延时 0.000S
定时过流电流 9.000A
定时过流延时 0.500S
低周减载功能频率定值 49.000Hz
滑差闭锁定值 4.000Hz/s
低周减载电压闭锁 30.000V
过流I 段电流软压板 投
过流II段电流软压板 投
过流II段电流带方向 退
过流III段电流带方向 退
过流III段电流软压板 投
低周减载功能软压板 投
低周减载电压闭锁 退
保护操作:线路保护硬压板 投
跳闸出口 投
断路器开关手柄K 分位
试验操作:
1、 试验接线 略

2、 测试仪操作
(1)测试模块:零序保护
(2)参数设置:

图一

图二

图三
(3)试验操作。
◇ 按下功放开关,红灯亮;
◇ [开始试验]快捷键变为[停止试验],开始本次检验;
◇ 程序自动检测,过流I、II、III段电流的0.95倍和10.5倍动作情况,测试仪开入量A收到高压侧跳闸出口信号,记录试验结果,;
◇ 再按[停止试验]快捷键变为[开始试验],试验结束。

测试项目2:三相一次自动重合闸

保护型号: NPS61馈线监控保护装置
测试任务:检定三相一次自动重合闸可靠性
定值清单:同上
保护操作:线路保护硬压板 投
跳闸出口硬压板 投
重合闸硬压板 投
断路器开关手柄K 合位
试验操作:
1、 试验接线 略

2、 测试仪操作
（1） 测试模块:状态序列
(2) 参数设置:

图一

图二

图三

(3)试验操作。
◇ 按下功放开关,红灯亮;
◇ [开始试验]快捷键变为[停止试验],开始本次检验;
◇ 程序自动根据各状态的状态时间依次从状态1向状态2、状态3,保护动作,测试仪开入量A收到跳闸出口信号,开入量H收到合闸出口信号,记录试验结果;
◇ 再按[停止试验]快捷键变为[开始试验],试验结束。

测试项目3:低周减载功能频率定值的检定

保护型号: NPS61馈线监控保护装置
测试任务:检定低周减载功能频率定值49.000Hz
定值清单:同上
保护操作:同上
试验操作:
3、 试验接线 略

4、 测试仪操作
（1） 测试模块:低周减载
(2)参数设置:

(3)试验操作。
◇ 按下功放开关,红灯亮;
◇ [开始试验]快捷键变为[停止试验],开始本次检验;
◇ 程序自动从50.000Hz按1.000Hz/s降到49.000Hz,保护动作,测试仪开入量A收到高压侧跳闸出口信号,记录试验结果;
◇ 再按[停止试验]快捷键变为[开始试验],试验结束。

测试项目4:滑差闭锁定值的检定

保护型号: NPS61馈线监控保护装置
测试任务:检定滑差闭锁定值 4.000Hz/s
定值清单:同上
保护操作:同上
试验操作:
1、试验接线:同上

2、测试仪操作
(1)测试模块:低周减载
(2)参数设置:

(3)试验操作。
◇ 按下功放开关,红灯亮;
◇ [开始试验]快捷键变为[停止试验],开始本次检验;
◇ 程序自动从50.000Hz按1.000Hz/s降到49.000Hz,保护动作,然后再从50.000Hz按1.100Hz/s降到49.000Hz保护动作…50.000Hz按4.000Hz/s降到49.000Hz保护不动作,,测试仪开入量A收到高压侧跳闸出口信号,记录试验结果;
◇ 再按[停止试验]快捷键变为[开始试验],试验结束。

2.7 断路器传动试验:断路器开关打在合位,其它试验操作同上。

35KV主变保护检测操作流程

35 kV 旧州 变电站 1#主变 主变保护调试报告

保护装置型号
NPS65
装置生产厂家
南京中德
程序版本

装置额定电流
5A
装置出厂日期

装置出厂编号

整定书编号

调试设备:
序号
设 备 名 称
设 备 型 号
设备标准
出厂编号
设备有效期限
1
微机试验台

0.2级

2
兆欧表

3

4

5

备注:

1 一般性检查
1.4 端子、背板接线检查:接线正确、牢固,与设计图纸及有关保护说明书相符。
检查结果:
1.2 单个插件检查:元器件规格、型号、焊接、接线正确,符合要求。
检查结果:
1.3 回路绝缘检查:用1000V摇表测量回路对地的绝缘电阻,要求大于2 MΩ。
项目
实测绝缘电阻(MΩ)
备注
差动回路--地

电流回路--地

控制回路--地

检查结果:
2 微机保护装置检验
2.4 电源检查
2.4.1 拉合直流试验:
拉合外部直流电源,逆变电源应能可靠自启动,且工作正常,无保护动作。
检查结果:
2.2 CPU与接口MON(面板)的检查:
检验项目
检查情况
CPU
MON
1、上电自复位及手动复位功能

2、接口与各保护插件通讯功能

3、运行状态检查

4、调试状态检查

5、定值区检查

6、键盘(按键)检查

7、软件版本号及检验码检查

检查结果:
2.3 整定值检查
检查项目
正确与否
保护整定值

要求:装置整定值符合整定书要求。打”√”或”×”。
检查结果:

2.4 数据采集系统检查

2.4.1电压通道刻度及线性度检查

检查项目1:主变高压侧电压通道刻度及线性检查
保护型号:NPS65差动主保护装置
试验操作:
1、试验接线:
利用测试导线将测试装置的电压输出端子与保护装置相对应的电压输入端子相连接。
注意:把端子排上PT连线与保护装置连线间的连接片拨开,以免把加入保护装置的模拟量送至PT一次侧,而产生高电压。

2、测试仪操作
(1)测试模块----交流试验

(2)参数设置
始值(v) 相位(°) 频率(Hz) 步长(v)
UA 50.000 0.000 50.000 1.000
UB 50.000 240.000 50.000 1.000
UC 50.000 120.000 50.000 1.000

(3)试验。
◇ 按下功放开关,红灯亮;
◇ [开始试验]快捷键变为[停止试验],开始本次检验,记录保护显示值,完成50V的度检查。然后把三相电压分别设置为30V、5V,并记录保护显示值,即完成主变高后备电压刻度检查。
(4)主变后备低压侧电压刻度检查,以上操作一样。

2.4.2 电流通道刻度及线性度检查
电流通道包括主变差动保护高、低压侧电流,主变后备保护高、低压侧电流。

检查项目1:主变高压侧电流通道刻度及线性检查

保护型号:NPS65差动主保护装置
试验操作:
1、试验接线:
利用测试导线将测试装置的电流输出端子与保护装置相对应的电流输入端子相连接。
注意:把端子排上CT连线与保护装置连线间的连接片拨开,以免把加入保护装置的模拟量送至CT一次侧,而产生高电流。

2、测试仪操作

(1)测试模块----交流试验

(2)参数设置
始值(A) 相位(°) 频率(Hz) 步长(A)
IA 1.000 0.000 50.000 0.100
IB 1.000 240.000 50.000 0.100
IC 1.000 120.000 50.000 0.100

(3)试验,点击”开始试验”按键,开始本次检验,记录保护显示值,完成1A的度检查。然后把三相电压分别设置为5A、10A,并记录保护显示值,即完成主变高后备电压刻度检查。

检查项目2:主变高压侧电流通道刻度及线性检查
保护型号:NPS65差动主保护装置
试验操作:
1、试验接线:
利用测试导线将测试装置的电流输出端子与保护装置相对应的电流输入端子相连接。
2、测试仪操作:同项目1

检查项目3:主变后备高压侧电流通道刻度及线性检查
保护型号:NPS65差动主保护装置
试验操作:
1、试验接线:
利用测试导线将测试装置的电流输出端子与保护装置相对应的电流输入端子相连接。
2、测试仪操作:同项目1

检查项目4:主变后备低压侧电流通道刻度及线性检查
保护型号:NPS65差动主保护装置
试验操作:
1、试验接线:
利用测试导线将测试装置的电流输出端子与保护装置相对应的电流输入端子相连接。

2、测试仪操作:同项目1

2.5 保护装置整组试验
2.5.1 差动保护
测试项目1:比率制动系数(k＝0.4)
保护型号:NPS65差动主保护装置
试验任务:扫描比率制动特性曲线
定值清单:
变压器接线方式 Y /D-11
差动电流速断保护定值 10.200A
最小动作电流 3.000A
比率差动比率定值 0.400
谐波制动比率定值 0.180
差流速断软压板 投
比率制动式差动软压板 投
TA断线软压板 退
差流越限软压板 投
保护操作:差动保护硬压板 投
高压侧跳闸硬压板 投
断路器开关手柄 分位
保护原理:
分相测试差动,Y侧相位补偿(转角在高压侧),
制动方程Ir=|Id-|I1|-|I2|| , 差动方程Id=| I1+ I2|
试验接线:
1)测试仪与保护接线:
以Y/D-11接线,A相差动(Y侧相位补偿)为例,试验接线如下图所示:

比率制动试验接线图
测试仪参数设置:

图一

图二

图三

图四

图五
保存参数:点击”存取参数”,弹出存取参数对话窗,选择需要保存的实验报告文件名或输入新的试验报告文件名,点击”保存”,保存参数。
开始试验:
· 按”开始试验”进行试验,测试仪按测试项目设置进行试验;
· 在试验过程中,可从显示图实时监视;
· 点击”开始试验”测试仪自动测试,逐个搜索线按扫描精度自动寻找动作边界,动作边界用”＋”标注在比例制动边界搜索视图中。
· 试验结束后保存试验报告。

测试项目2:谐波制动系数(k＝0.18)

保护型号:NPS65差动主保护装置
试验任务:扫描谐波制动特性曲线
定值清单:同上
保护操作:同上
试验接线:同上
测试仪参数设置:
试验设置:

图一

图二

图三

图四

图五
开始试验:
· 按”开始试验”进行试验,测试仪按测试项目设置进行试验;
· 在试验过程中,可从显示图实时监视;
点击”开始试验”测试仪自动测试,逐个搜索线按扫描精度自动寻找动作边界,动作边界用”＋”标注在比例制动边界搜索视图中。

2.5.3 后备保护

测试项目1:高后备过流Ⅱ段整定值检定
保护型号:NPS772差动后备保护装置
试验任务:检定高后备保护过流Ⅱ段动作值 5A
定值清单:

主变高后备过流Ⅰ段 12.000A
主变高后备过流Ⅱ段 5.000A
过流Ⅱ段延时时间 0.300S
主变高后备低电压 70.000V
主变高后备负序电压 7.000V
主变高后备过流Ⅰ段软压板 投
主变高后备过流Ⅱ段软压板 投
主变高后备过流Ⅰ段带方向软压板 退
主变高后备过流Ⅱ段带方向软压板 退
复合电压软压板 投
复合电压过流软压板 投
保护操作:高后备保护硬压板 投
高压侧跳闸硬压板 投

试验操作:
1、试验接线:
利用测试导线将测试装置的电流输出端子与保护装置相对应的电流输入端子相连接。
2、测试仪操作

(1)测试模块----交流试验

(2)参数设置
始值(A) 相位(°) 频率(Hz) 步长(A) 变量
IA 4.000 0.000 50.000 0.100 √
IB 0.000 240.000 50.000 0.100
IC 0.000 120.000 50.000 0.100

[变量选择] 幅值 [试验方式] 手动试验
[计时启动] 进入一下状态 [计时停止] 接点翻转
[轻重载] 轻载

(3)试验操作。
◇ 按下功放开关,红灯亮;
◇ [开始试验]快捷键变为[停止试验],开始本次检验;
◇ IA从0.000A按6. 000的步长,手动加至6.000A,保护动作,测试仪开入量A收到高压侧跳闸出口信号,记录试验结果,;
◇ 再按[停止试验]快捷键变为[开始试验],试验结束。
测试项目2:高后保护过流Ⅱ段动作时间检定
保护型号:NPS772差动后备保护装置
试验任务:高后保护过流Ⅱ段动作时间检定 0.3S
定值清单: 同上
保护操作:同上
试验操作:
1、试验接线:同上

2、测试仪操作

(1)测试模块----交流试验

(2)参数设置
始值(A) 相位(°) 频率(Hz) 步长(A) 变量
IA 0.000 0.000 50.000 6.000 √
IB 0.000 240.000 50.000 0.100
IC 0.000 120.000 50.000 0.100

[变量选择] 幅值 [试验方式] 手动试验
[计时启动] 进入一下状态 [计时停止] 接点翻转
[轻重载] 轻载

(3)试验操作。
◇ 按下功放开关,红灯亮;
◇ [开始试验]快捷键变为[停止试验],开始本次检验;
◇ IA从0.000A按6. 000的步长,手动加至6.000A,保护动作,测试仪开入量A收到高压侧跳闸出口信号,记录试验结果,;
◇ 再按[停止试验]快捷键变为[开始试验],试验结束。

测试项目3:高后备低电压整定值检定
保护型号:NPS772差动后备保护装置
试验任务:检定高后备保护低电压动作值 70V
定值清单: 同上
保护操作:同上
1、试验接线:
利用测试导线将测试装置的电压输出端子与保护装置相对应的电压输入端子相连接。
2、测试仪操作

(1)测试模块----交流试验

(2)参数设置
始值(A) 相位(°) 频率(Hz) 步长(A) 变量
UA 57.740
