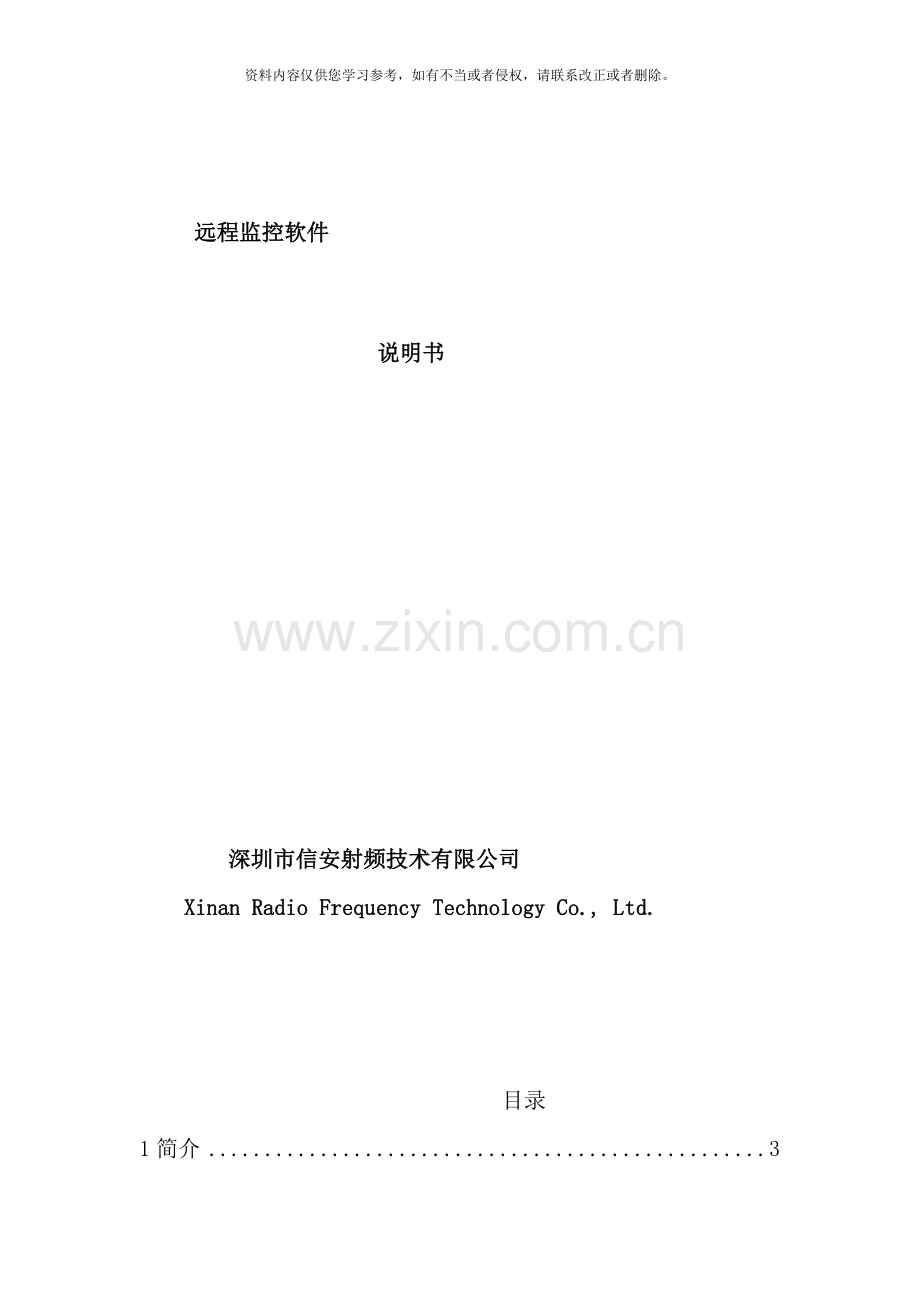

远程监控软件
说明书
深圳市信安射频技术有限公司
Xinan Radio Frequency Technology Co., Ltd.
目录
1简介 3
2 系统特性 3
3 常见术语 3
4文档约定 4
5. 界面说明 4
6 操作流程 4
7 版权声明 10
1简介
欢迎使用本操作软件。本操作软件具有界面友好, 简单, 精美, 操作灵活等特点。而控制方式的多样性极大的方便了工程安装, 应用和维护, 降低了运输维护成本。软件界面简单明了, 使得设备的调整和查询简单易行。
2 系统特性
( 1) 符合《中国移动直放站设备网管接口规范》1.0.0, 《中国移动直放站系统数据需求规范》版本1.0.0, 标准号QB-W-003- 。
( 2) 界面直观。
( 3) 支持无线GSM 短消息( SMS) 远程测试方式。
( 4) 支持Windows98/ /ME/XP/VISTA 系统
3 常见术语
MODEM 调制解调器( Modulator-Demodulator) , 此处是指GSM MODEM。
MODEM( SMS) 使用MODEM提供的SMS( Short Message Service) 方式建立通信
MODEM( GPRS) 使用GSM MODEM提供的GPRS( General Packet Radio Service) 方式建立通信
IP 网间互联协议 ( Internet Protocol)
TCP 传输控制协议 ( Transfer Control Protocol)
OMC监控中心 ( Operate Maintenance Center)
OMT现场维护终端 ( Operate Maintenance Terminal)
主动上报: 当设备发生告警状态改变时, 主动地按照预先设置的方式将改变后的状态报告给监控中心( OMC) 。
主站: 即监控主站, 主站的作用是为监控中心与监控从站提供数据和信息的中继和转发, 用来直接和监控中心通信的设备。
从站: 即监控从站。是指在一个由多个设备组成的本地直放站监控子网络中, 不能和监控中心直接通信的设备, 从站所有与监控中心的通信包必须经过监控主站的转发。
4文档约定
黑体字为软件菜单项, 如Enquiry是主菜单查看项。
加框字为软件界面的按钮, 如设置。
5. 界面说明
(1) 主菜单栏
(2) 工具栏
(3) 显示区
(4) 状态栏
6 操作流程
首先安装本操作软件, 然后从安装目录下的可执行文件”RRemote.exe”运行远程监控软件。这时会弹出对话框, 如下图:
我们只要输入用户名和密码, 点击OK, 就会弹出软件的主界面。如下图:
我们在主界面里COM栏选择COM1端口, 传输速率选择9600bps,
单击Start按钮, 则弹出下列界面:
表示服务已经开始启动, 能够控制本地直放机。
点击左上方菜单栏的Enquiry,下拉至选频参数设置并单击, 弹出如下界面:
单击 Enquiry1 或Enquiry2 按钮, 能够查询厂家标识, 版本号, 设备类型, 从设备数量, 衰减值, 功率电平, 信道号等 。
点击菜单栏的Enquiry的下拉项网管参数查询, 显示下列界面:
单击右下方的Enquiry 按钮, 能够对查询电话, 告警电话, 通讯方式, 各告警使能标志进行查询,
单击菜单栏的Enquiry的下拉菜单的设备运行参数查询, 弹出下列界面:
点击右下角的Enquiry按钮, 能够对上下行功放开关, 功率告警上门限, 输出功率电平, 最大增益, 各告警项进行查询。
单击菜单栏 Setting下拉项的编号和通讯参数设置, 显示图形如下:
能够对直放站编号, 设备编号进行设定, 并单击右边setting按钮完成设置。能够对省份编码, 地市编码, 顺序编号, 城市名称, 城市编号进行设定。并对查询电话, 告警电话, 通讯方式等远程通讯参数进行设定, 并单击右边setting按钮完成设置。
单击菜单栏Setting的下拉项报警使能设置, 显示图形如下:
对各项直放站告警使能进行设定, 并单击右下方的setting完成设置。
点击菜单栏Setting的下拉项设备运行参数设置1, 显示如下界面:
能够对上下行输出门, 下行输入门做相关设定, 并单击右边setting完成。对功放开关进行做相关设定, 并单击setting完成。。
单击菜单栏Setting设备运行参数设置2, 显示如下:
能够对衰减量进行设置, 并单击Setting按钮完成设置。
操作完成后可在菜单栏File下拉项单击Exit退出。
7 版权声明
版权所有, 保留一切权利。
对于本手册中出现的其它商标, 由各自的所有人拥有。
