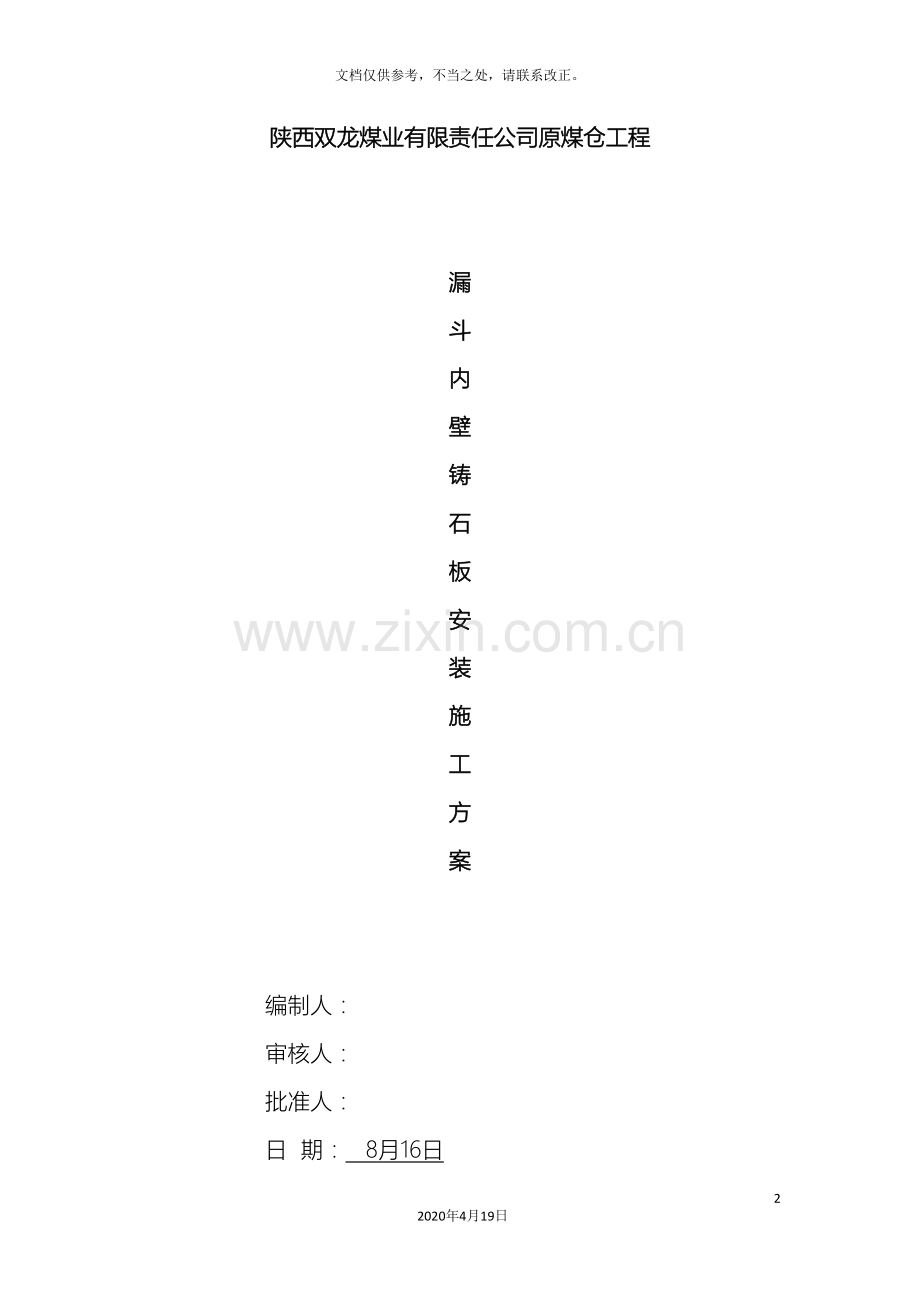

陕西双龙煤业有限责任公司原煤仓工程

漏
斗
内
壁
铸
石
板
安
装
施
工
方
案

编制人：
审核人：
批准人：
日 期： 8月16日
目 录

1、 工程概况----------------------------------------------------------1
2、 施工准备----------------------------------------------------------1
3、 施工工艺----------------------------------------------------------2
4、 质量要求----------------------------------------------------------3
5、 安全生产技术保证措施----------------------------------------3

仓内漏斗内壁铸石板安装施工方案

一、工程概况
陕西双龙煤业开发有限责任公司原煤仓漏斗内壁耐磨内衬铸石板粘贴面积共900m2，粘结材料为30厚1:3水泥砂浆，耐磨衬板为200×200×30铸石板，砼漏斗内壁为60O梯形坡面以及斜坡以上2米。
二、施工准备
（1）、技术准备
1、 施工现场管理人员: 项目经理、技术员、质检员、安全员、测量员
2、研究工程特点，编制施工方案，确定切实可行的施工方法。
3、对所有进场施工人员进行安全技术交底，让其了解工程基本情况。
4、收集本工程有关的图集、规范、作业指导书。
5、计算各分项工程量，为编制预算和指导生产提供基础资料。
（2）、材料准备
1、各种材料进场后，应进行质量检查报验，并注明品名，经验收合格后方可使用。同时根据材料特性，采取防雨、防潮、防火等措施。
2、块材粘贴提前进行选料，对于个别有裂纹、缺楞掉角等材料严禁进入实体。
3、砂子、水泥等材料应做原材料复检。
（3）、机具准备
1、手工小锤、泥铲、线锥、线绳。
2、铁锹、灰斗、铁皮。
三、施工工艺
1、确定工序
室内满堂架搭设 漏斗砼面清理 漏斗底口铸石板托架焊接 块材预排 水泥砂浆搅拌贴板 清理表面 拆除室内满堂架
2、操作方法
①漏斗砼内壁清理用手锤将高于砼表面的拉接杆全部清理干净，用钢丝刷清理表面浇筑砼时楼的浆，清理完后用刷子将浮土清掉保证砼面平整无浮土。
②将漏斗底口四周埋件清理出将30×3角钢焊于底口处，焊接时角钢与埋件连接处必须满焊。
③脚手架采用Ф48钢管搭设，作业层满铺脚手板。
④预排铸石板，自下而上分层错缝粘贴，一般可连续铺砌2～3层高度后，应稍停片刻，待下一层水泥砂浆凝结牢后方可进行下一层铺砌。粘贴过程不易出现十字通缝。经过层与层之间的错缝，不但能够提高结构强度，还能够增加防渗透能力。
⑤铺砌时采用手工法粘贴，遇到焦点异形件时主要是用手锤分次敲击，利用材料脆性的特点，先在砖板边缘处用力击破一点，然后逐步向里敲至要求位置。然后进行粘贴。
四、质量要求
1、铸石板结合层及灰缝的水泥砂浆应饱满密实，粘结牢固，不得有疏松、裂纹、空鼓、起泡等现象。铸石板和灰缝表面应平整无损，灰缝尺寸应符合要求。
2、铸石板铺砌不易出现十字通缝。
3、铸石板铺贴采用揉挤法，必要时辅以木槌敲打，应轻敲。在铺砌铸石板时应保证结合层和灰缝的密实度。
4、表面平整度采用2m靠尺检查，粘贴完铸石板面允许空隙不大于4mm。相邻铸石板之间高差不大于2mm。且在在粘贴过程中上下铸石板之间不得有逆槎出现。
5、粘贴过程中相邻铸石板之间挤出的水泥砂浆用腻刀刮掉，同时用湿布及时将铸石板面上胶泥清理干净。
五、安全生产技术保证措施
1.施工各部门和各级人员安全生产责任制，职责明确，制定责任制考核办法，责任落实到人，做到层层有人负责，齐抓共管。
2.进场全体职工必须进行安全教育，学习“安全手册”。
3.建立健全安全检查制度。工地安全员每周定期进行一次检查，检查要抓重点部位，危险岗位，并有书面记录和履行签字手续；对查出的重大事故隐患，要及时发整改通知单，做到定人、定措施进行整改，并履行复查手续。
4.班组开展班前上岗安全交底，上岗检查，上岗证记录的“三上岗”，班后下岗检查和每周的“一讲评” 安全活动，并有考核措施和记录。
