厂房初步设计文本

46
2020年4月19日
文档仅供参考

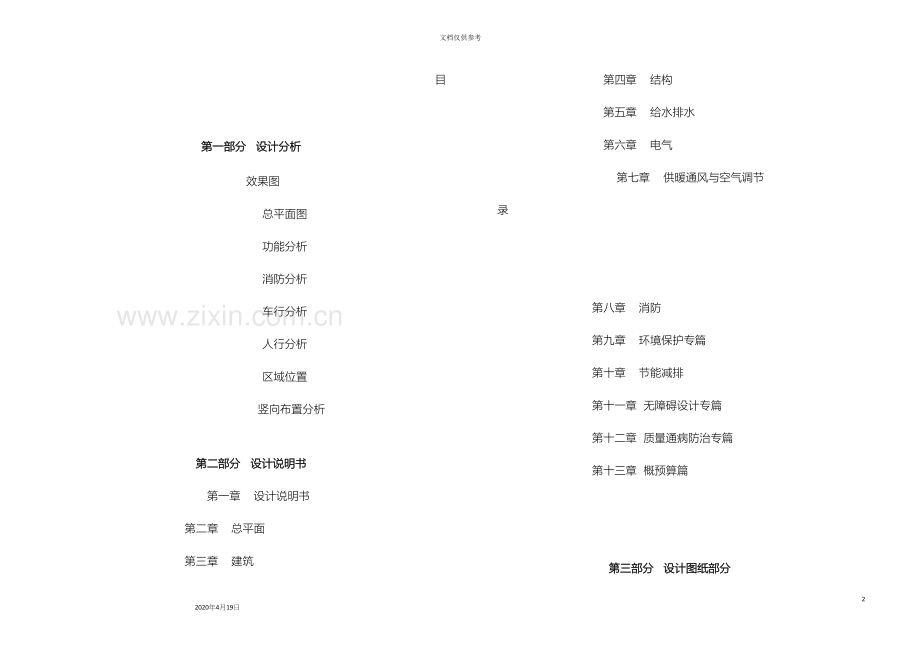

目

第一部分 设计分析
效果图
总平面图
功能分析
消防分析
车行分析
人行分析
区域位置
竖向布置分析

第二部分 设计说明书
第一章 设计说明书
第二章 总平面
第三章 建筑
第四章 结构
第五章 给水排水
第六章 电气
第七章 供暖通风与空气调节
录

第八章 消防
第九章 环境保护专篇
第十章 节能减排
第十一章 无障碍设计专篇
第十二章 质量通病防治专篇
第十三章 概预算篇

第三部分 设计图纸部分

xxxxxxxxxxxxx设计研究院（盖章）

证书编号： xxxxxxxxxxx
地址：xxxxxxxxxxx
电话：xxxxxxxxxxxx
邮编：xxxxxxxxxxxxx

院 长：

一级注册建筑师：

一级注册结构师：

项 目 负 责 人：

建设单位：xxxxxxxx

工程名称：xxxxxxxxxxx

各专业主要设计人员

总图设计： （签 字）

建筑设计： （签 字）

结构设计： （签 字）

给排水设计：（签 字）

电气设计: （签 字）

第一章 设计说明书

1.1工程概况：
1.1.1建设场地概况
1．区位：该厂区位于xxxxxxxx，四周相邻。
2．平面、竖向：该厂区场地为规则的“长方形”地块，新建厂房出入口面向厂区内主道路，直通室外开阔地带。满足疏散要求。
3．交通：本次新建建厂房主入口设置靠道路，交通方便。地面道路以车行为主，设计中注重无障碍交通设计。
1.1.2工程项目概况
本项目为xxxxxxxxxxxxxx，位于xxxxxxxx，该厂区由四栋厂房及一栋办公楼组成，其中1#，2#厂房及办公楼为已建建筑，3#（丙类），4#（丙类）为本次设计新建厂房，厂区规划用地面积： m2 、建设净用地面积： m2。本次新建3#，4#厂房及门卫占地面积为： m2 、建筑面积： m2，建筑耐火等级二级，建筑合理使用年限 50 年。

1.2工程设计的主要依据
1.2.1主要设计规范和标准
1．甲方提供的1：1000地形现状图。
2．建设单位提供的工程设计委托书。
1.《房屋建筑制图统一标准》（GB5001- ）
2．《民用建筑设计通则》（GB50352- ）
3．《建筑设计防火规范》（GB50016- ）
4．《城市道路和建筑物无障碍设计规范》（JGJ50- ）
5.《工业企业总平面设计规范》 （GB50187- ）
6．《长沙市城市规划管理技术规定》
7. 长沙市房屋面积测算实施细则
8. 国家及地方有关设计规范等法规及条例
1.2.2工程设计有关文件
1．甲方提供的经规划局批准的规划红线图及地形图。
2．国家相关法律、法规及长沙市政府相关设计条例、规定。
3．本阶段的设计要求及各种有关设计的基础资料和双方会商纪要；
4．业主提供的《岩土工程勘察报告》；
5．有关部门批准并经业主确认的该工程方案设计文件；
6．业主与我院签定的《建筑工程设计合同》；
7．业主提供的可行性研究报告；

1.3.工程设计的其它条件
1.3.1．气象、水文条件
本区属温暖湿润的亚热带季风气候，具有四季分明、温暖潮湿、雨量充沛、严寒期短等特点。根据气象部门长年观测资料统计，本区多年平均气温16.4-18.2℃，最低为-9℃，最高可达40℃左右，日平均最高气温38.1度，日平均最低气温0.4度；年平均相对湿度79.5%，常年主导风向为东南风，多年平均降水量1394.6mm，最大年降水量达1751.2mm(1998年)，最小年降水量达708.8mm(1953年)，最大日降水量达327.0mm，年降雨天数为142-164天，雨季多集中在3-8月，占年降雨量64-80%；多年平均蒸发量为1206.9mm，仅7-9月蒸发量大于降雨量；最大积雪厚度为20cm；多年平均日照为1717.3小时，无霜期为270-300天；平均风速为2.2m/s，最大风速为20m/s，风向随季节变化，冬季多为西北风，夏季多为东南风。
场区内无地表水体。
1.3.2.地质构造
据长沙地区区域地质资料，长沙市在大地构造位置位于华南断块区，长江中下游断块凹陷西南部的幕阜山隆起区。构造体系上，长沙市位于平(江)——衡(阳)新华夏凹陷带的长—潭凹陷区，平江穹褶断裂和潭——宁凹褶断裂两个次级构造单元的接触处，湘江由接合部位流过。以湘江为界，西岸属褶皱丘陵，东侧为内陆湖相沉积的白垩地层。
根据长沙地区区域地质资料，拟建区域内褶皱不发育，断层不发育，岩层层面较稳定、产状较平缓，勘察场地及其附近未见有影响场地稳定性的构造，拟建场地属于构造稳定区。
1.3.3．建设场地的工程地质条件
工程地质条件根据地质勘察院提供的岩土工程详细勘查报告，本建筑场地3#栋厂房的类别为Ⅱ类；4#栋厂房的类别为Ⅰ1类，抗震设防烈度为6度

1.3.4.公用设施和交通运输条件
根据甲方与电业局达成的协议，本工程电源采用两路10KV高压供电，在厂房一层设置变配电房。
本工程水源为市政给水管网，从市政给水管接入两根DN150给水管供本工程生活及消防用水；市政水压0.25Mpa。
本次新建厂房入口设置道路，交通方便。地面道路以车行为主，设计中注重无障碍交通设计。

1.4.分期及设计范围。
根据与业主签定的《建筑工程设计合同》，本次设计范围xxxxxxxxxxxxxx新建工程，本场厂区规划用地面积： m2 、建设用地面积： m2。本次新建3#，4#厂房及门卫占地面积为： m2 、建筑面积： m2。包括总图（含管道综合）、建筑、结构、给水排水、电气等内容。设计合同以外的内容（如：环境景观绿化、道路、建筑智能化等），由业主另行委托有关专业机构设计或咨询，我院给予配合。景观绿化设计本次仅考虑绿地布置。

1.5.设计指导思想和设计特点
1.5.1．充分利用现代设计方法和现代科技手段，创造出富有时代性、地域性和特征性的可持续发张性建筑。
1.5.2．充分尊重原有的场所精神，追求环境，地形和项目主体的最大程度的契合，尽可能的延续场地的文脉，创立出实用，美观，大方的新型建筑。
1.5.3．强调以人为本，一环境为核心展开规划设计，力求体现建筑人性化、环境生态化、建筑与环境融为一体。
1.5.4．满足多功能厂房的各种要求，厂房与厂房之间分割自然，功能明确。
1.5.5．注重设计的可实施性和可操作性，充分结合地形，以减少工作量，节省工程投资成本。

1.6.总指标
1.6.1．净用地面积：96726.7m2。
本次新建3#，4#厂房及门卫占地面积为：33314 m2
总投资：8057.68万元

第二章 总平面

2.1．设计依据及基础资料
2.1.1主要设计规范和标准
1．甲方提供的1：1000地形现状图。
2．建设单位提供的工程设计委托书。
3.《房屋建筑制图统一标准》（GB5001- ）
4．《工业企业总平面设计规范》（GB50187- ）
5．《建筑设计防火规范》（GB50016- ）
6．《城市道路和建筑物无障碍设计规范》（JGJ50- ）
7．《长沙市城市规划管理技术规定》
8. 长沙市房屋面积测算实施细则
9. 国家及地方有关设计规范等法规及条例
2.1.2经有关部门批准的该项目方案设计文件；
2.1.3由建筑、结构、给排水、电气等各专业提供的设计资料；
2.1.4《民用建筑工程总平面初步设计深度图样》05J804；
2.1.5业主提供的本专业初步设计阶段的设计要求。
2.1.6根据与业主签定的《建筑工程设计合同》，本次设计范围为该工程规划道路红线及用地界线范围内按审定方案所确定的建筑物和总平面初步设计。包括总图、建筑、结构、给水排水、电气等内容。设计合同以外的内容（如：环境景观绿化、建筑智能化等），由业主另行委托有关专业机构设计或咨询，我院给予配合。景观绿化设计本次仅考虑绿地布置。

2.2．场地概述
该厂区位于湖南省长沙市，四周相邻。整个场地平整开阔。

2.3．总平面布置
该厂区由四栋厂房及一栋办公楼组成，其中1#，2#厂房及办公楼为已建建筑，3#，4#为本次设计新建厂房，其中3#为单层丙类厂房，4#为2层丙类厂房。
贯彻“以人为本”，“可持续发展”思想，以建设生态可持续型环境为规划目标，满足厂房的安全性，耐久性和经济性。创造一个布局合理、功能齐全，交通便捷，环境优美的高品质厂区。结合总体思路及本地块的特征，规划中要尽力解决所有不理问题。

2.4．竖向设计
原厂地较规则，整个场地平整开阔，场地内最低高程63.8m，最高高程65.0m，场地内最大纵坡为0.66%，最小纵坡0.11%，室内外高差150mm。
场地雨水采用有组织排水，利用雨水暗沟排向市政雨水管道，排水方向由建筑周边排向四周，但具体排水点位置，标高尚待进一步落实，以便进行施工图设计。

2.5．交通组织设计
本工程的交通流线根据功能需要，设计回环道路。回环是人流、车流设计基本道路遵循双向原则。同时厂房道路又满足车间产品运输要求。
厂区内消防道路成环形布置，消防道路宽度≧4m,满足消防要求
本工程为地上停车，停车位共68个。

2.6．主要经济技术指标
净用地面积：96726.7m2；
本次新建3#，4#厂房及门卫占地面积为：33314 m2 ；
建筑面积：54917m2。
其中：
名称
建 筑
性 质
层数
-*/*
建筑高
度（m）
建筑面
积（m2）
备注
3#新建厂房
工业建筑
1
18.5
13756

4#新建厂房
工业建筑
2
18.5
41081

门卫

1
4
80

总和

54917

3#，4#厂房基底面积为：33234 m2 、
厂区容积率：0.87
建筑密度：59.8%
绿化率：11.5%
机动车停车位：68辆

第三章 建筑

3.1设计依据
3.1.1 已获批准的本工程的方案设计；
3.1.2经有关部门批准的我院编制的该项目方案设计文件；
3.1.3由总图、结构、给排水、电气和暖通等各专业提供的设计资料；
3.1.4本专业现行的国家和地方有关规范、条例、规定和标准：
1．甲方提供的1：1000地形现状图。
2．建设单位提供的工程设计委托书。
3.《房屋建筑制图统一标准》（GB5001- ）
4．《工业企业总平面设计规范》（GB50187- ）
5．《建筑设计防火规范》（GB50016- ）
6．《城市道路和建筑物无障碍设计规范》（JGJ50- ）
7．《长沙市城市规划管理条例》和《XX市城市规划管理技术规定》
8．《长沙市公共建筑节能设计标准》（DBJ50—052— ）
9. 长沙市房屋面积测算实施细则
10. 国家及地方有关设计规范等法规及条例
3.1.5业主提供的本专业初步设计阶段的设计要求。

3.2建筑组成及平面设计
3.2.1该厂区由四栋厂房及一栋办公楼组成，其中1#，2#厂房及办公楼为已建建筑，3#，4#为本次设计新建厂房，其中3#为单层丙类厂房，4#为2层丙类厂房。
3.2.2变配电间位于厂房1层，消防水池位于已建1#厂房北侧，消防控制室位于门卫处。

3.3立面造型设计
立面造型新颖大方，建筑采用现代手法，色彩结合建筑构件运用大胆，形成色彩与形体合二为一的建筑立面。建筑色彩运用稳重大气，与周围环境有机结合，使建筑与当地环境充分结合。

3.4剖面及垂直交通设计
3.4.1. 剖面设计
3#厂房为一层厂房，总建筑高度18.5m，4#厂房为2层厂房，总建筑高度18.5m。
3.4.2. 垂直交通设计
4#厂房竖向交通一电梯为主，设置5部电梯，10部楼梯，楼梯间均为封闭楼梯间，分布位置见建筑图。

3.5围护结构构造及内外装修
1、外装修：外墙涂料，
2、墙体主要材料
外墙（1.2m以下）：240厚烧结页岩空心砖，干粉砂浆抹平。
外墙（1.2m以上）：闪光银色彩钢板
内隔墙：240厚烧结页岩空心砖，干粉砂浆抹平。

表2.3.3 建筑项目主要特征表
设计使用年限
50年
备注
地下室防水等级

建
筑
构
造
及
装
修
墙体
彩钢板轻型墙体

地面
金刚砂地面

楼面
金刚砂楼面

屋面
单层彩钢板+保温棉屋面

窗
普通铝合金窗
专业厂家制作
门
防火门，卷帘门
专业厂家制作
内墙面
水泥砂浆抹灰

3.6 景观及其它。
本工程的场地绿化、景观设计为业主另行委托有关专业机构设计或咨询

第四章 结构

4.1 工程概况
4.1.1该厂区位于湖南省长沙市，四周相邻。整个场地平整开阔。

4.1.2 拟建建筑基本情况一览表

3#号厂房项目结构概况一览表

1轴～23轴
层数
地上
1
地下
/
层高（m）
地上
18.5
地下
/
建筑高度（m）
18.5
±0.000相当于
绝对标高值（m）
详建筑
自然地面标高（m）
详建筑
主楼最大平面
尺寸（m）
150x88
高宽比
0.21
结构型式
门式刚架
抗震等级
四级
建筑结构安全等级
二级
基础设计等级
丙级
基础形式
独基
设计使用年限
50年
厂房用途
汽车零配件分拣车间

4#号厂房项目结构概况一览表

1轴～36轴
层数
地上
2
地下
/
层高（m）
地上
18.5
地下
/
建筑高度（m）
18.5
±0.000相当于
绝对标高值（m）
详建筑
自然地面标高（m）
详建筑
主楼最大平面
尺寸（m）
244x81
高宽比
0.23
结构型式
门式刚架
抗震等级
四级
建筑结构安全等级
二级
基础设计等级
丙级
基础形式
独基
设计使用年限
50年
厂房用途
汽车零配件分拣车间

4.2 设计依据
4.2.1建筑主体结构设计使用年限：50年。
4.2.2 本专业采用的主要规范、规程和标准：
1《建筑结构可靠度设计统一标准》GB50068- ；
2《建筑工程抗震设防分类标准》GB50223- ；
3《建筑结构荷载规范》GB50009- ；
4《砌体结构设计规范》GB50003- ；
5《建筑抗震设计规范》GB50011- ；
6《建筑地基基础设计规范》GB50007- ；
7《门是刚架轻型房屋钢结构技术规范》GB51022- ；
8《建筑工程初步设计文件编制技术规定》渝建发[ ] 124号
4.2.3 批准的上一阶段的设计文件，由总图、建筑、给排水、电气等各专业提供的设计资料。
4.2.4 业主提供的由中铁工程设计院有限公司编制的《xxxxxxxxxxxxxx岩土工程详细勘察报告》（一次性勘察）。
4.2.5业主提供的本专业初步设计阶段的设计要求。
4.2.6 主要荷载(作用)取值
4.2.6.1活荷载标准值
序号
荷载类别
标准值(KN/m2)
备 注
1
厂房楼面
5.0

2
楼梯
3.5

3
不上人屋面
0.5

4
楼梯等栏杆顶部水平荷载
1.0KN/m

注：其它未注明荷载按规范要求选取。
4.2.6.2 风载：本地区基本风压为0.35kN/m2；基本雪压为：0.45kN/m2地面粗糙度类别为B类。
4.2.6.3地震作用：根据《建筑抗震设计规范》GB50011－ ，本工程抗震设防烈度6度（抗震措施6度）；设计基本地震加速度为0.05g；设计地震分组为第一组；建筑场地类别为Ⅱ类，场地特征周期值为0.35S；结构阻尼比0.05,；水平地震影响系数0.08。

4.3 上部结构设计
4.3.1根据《xxxxxxxxxxxxxx》本场地未发现岩溶、采空区、地面沉降、滑坡、泥石流等不良地质作用和地质灾害。可不考虑地震液化和震陷影响，土和地下水对钢筋，刚才及混凝土具有微腐蚀性。
4.3.2本工程采用独立基础，基础埋深约2.0m。
基础持力层及力学参数：3#基础持力层为素填土，需进行地基处理，使其基础承载力特征值达到100kPa。4#基础持力层为残积粉质黏土，其基础承载力特征值取为250kPa。
4.3.3结构选型
本工程采用门式刚架结构，建筑平面和竖向均规则。
4.3.4结构计算分析
1、计算程序及模型：计算程序采用PKPM程序计算。
2、计算参数选取
2.1、3#厂房：结构计算总层数1；地面层的计算层号1；地震烈度6度（抗震措施6度）；阻尼比0.05；场地类别Ⅱ类；设计地震分组第一组；地震方向数2；考虑活载不利布置；不考虑活载按楼层折减；考虑模拟施工；振型数3；周期折减系数1。
2.2、4#厂房：结构计算总层数2；地面层的计算层号2；地震烈度6度（抗震措施6度）；阻尼比0.05；场地类别Ⅱ类；设计地震分组第一组；地震方向数2；考虑活载不利布置；不考虑活载按楼层折减；考虑模拟施工；振型数3；周期折减系数1。
3、主要计算成果

3#厂房
2轴～22轴
1轴、23轴
最大应力比
0.83
0.77
最大侧移比
1/73
1/5175
最大屋顶钢梁挠度
1/208
1/4586

4#厂房
2轴～35轴
1轴、36轴
最大应力比
0.91
0.75
最大侧移比
1/456
1/1941
最大屋顶钢梁挠度
1/245
1/5081

4、经分析，各楼栋计算结果合理有效，可用于工程设计。
4.3.5 .主要结构材料选用
4.3.5.1.混凝土强度等级
1、独基、基础梁为C35；楼板混凝土强度均为C30。
4.3.5.2钢筋种类
基础纵筋、箍筋采用HRB400钢筋；楼板采用HRB400钢筋。
4.3.5.3焊条
E43xx型用于HPB300钢筋焊接；E55xx型用于HRB400钢筋焊接。
4.3.5.4机械连接
受力钢筋直径不小于22mm时，均应采用机械连接接头；机械连接接头等级不应低于Ⅱ级。

4.4 .其它
本初步设计的构件截面尺寸在施工图设计时，可按实际情况调整

第五章 给水排水

5.1 设计依据
5.1.1 业主关于本工程的设计任务书、设计要求和业主提供的有关资料。
5.1.2 业主提供的本工程周围城市市政管道概况资料。
5.1.3 国家现行的设计规范、规程。
1 《建筑给水排水设计规范》GB50015- ( )
2 《室外给水设计规范》GB50013-
3 《室外排水设计规范》GB50014- ( )
4 《建筑设计防火规范》GB 50016-
5 《建筑灭火器配置设计规范》GB 50140-
6 《大空间智能型主动喷水灭火系统技术规程》CECS263:
7 《自动喷水灭火系统设计规范》GB50084- （ ）
8 《消防给水及消火栓系统技术规范》 GB50974-
9 《建筑机电工程抗震设计规范》 GB50981-
5.1.4 本项目建筑、结构、采暖空调、电气和总图等专业提供的作业条件图和设计资料。

5.2 工程概况
5.2.1 本工程位于湖南省长沙市。
5.2.2xxxxxxxxxxxxxx，本场厂区规划用地面积：130053.52m2 、建设用地面积：96726.7m2。其中已建建筑占地面积为23640 m2 ，建筑面积：25360 m2 ；本次新建3#，4#厂房及门卫占地面积为：33314 m2 、建筑面积：54917m2。

5.3 设计范围
5.3.1 给排水说明书范围为红线以内室外和室内给水排水及消防系统。
5.3.2 本工程水表井与城市给水管的连接管段及最末一座检查井与城市污水管及雨水管的连接管等，由城市有关部门负责设计。

5.4 室外给水排水工程
5.4.1 室外给水工程设计
1.水源
1).本工程水源为市政给水管网，从黄兴大道和漓湘东路接入两根DN150供水管，在基地内形成环状管网。市政供水压0.25Mpa。
2.用水量
1).生活饮用水量：最高日69.7m3，最大小时13.1m3。
2).主要用水项目及其用水量，详表5.4.1-1。

用水类别
用水标准
用水单位
使用时间
时变化系数
最高日用水量（T/d）
最大时用水量（T/h）
办公
50L/人· d
100人
10
1.5
5.0
1.5
员工
30L/人· d
500人
10
1.5
15.0
4.5
绿化浇洒
2L/㎡·d
10000㎡
10

20.0
2.0
道路浇洒
2L/㎡·d
11655㎡
6
--
23.3
3.9
未预见水量
日用水量的10%

6.4
1.2
合计

69.7
13.1
3) .消防用水量。
室外消火栓系统:40L/s；
室内消火栓系统:20L/s；
自动喷淋系统：30L/s；
自动扫描射水高空水炮系统：45L/s；
3. 给水管道系统
本工程室外生活给水系统、消防给水系统、加压消防给水系统。

4).管材
(1).管径DN<80mm者，采用内外壁涂塑钢管，丝扣连接。
(2).管径DN≥80mm者，采用管内壁涂塑球墨给水铸铁管，橡胶圈接口。并设支墩。
(3).管内壁涂塑材质应符合《生活饮用水输配水设备及防护材料的安全性评价标准》GB/T17219－1998的要求。
(4).管道、管件及阀门的工作压力为1.0MPa。
(5).水表井和阀门井均采用砖砌筑。井盖采用球墨铸铁井盖和盖座，位于行车道上者为重型；位于非行车道上者为轻型。
5.4.2 室外消防给水工程设计
1.本工程室外消防由室外消火栓保护。
2.室外消防用水量为40L/s。
3.室外采用生活消防合用给水管道系统。设置室外地下式消火栓，其间距不超过120m，距道路边不大于2.0m，距建筑物外墙不小于5.0m。管材采用管内壁涂塑球墨给水铸铁管。
4.室外消防采用低压制给水系统，由城市自来水直接供水，发生火灾时，由城市消防车从现场室外消火栓取水经加压进行灭火。
5.4.3 室外污水工程设计
1.本工程采用生活污水与雨水分流制排水的管道系统。
2.生活污水排水量：按生活用水量的90%计算，扣除绿化及道路浇洒用水量，最高日19.8m3。
3.室外排水管道采用高密度聚乙烯（HDPE）双壁缠绕管，橡胶圈密封承插连接；或采用PVC-U双壁波纹管(聚氯乙烯)。。
4.本工程采用钢筋混凝土检查井，井盖和盖座采用球墨铸铁井盖
和盖座，位于行车道上者为重型；位于非行车道上者为轻型。
5.4.5 室外雨水工程设计
1.本工程南侧市政道路设有城市雨水管道，允许本工程雨水排入。
2.雨水量
1).采用长沙暴雨强度公式
2).设计重现期：P=3a
3).设计降雨历时：t=t1+mt2 ，m=2
4).地面集水时间：t1=10min
5).地面综合径流系数：取Ψ=0.6
3.室外道路边适当位置设置平箅式雨水口、收集道路、人行道及屋面雨水。
4.本工程范围内雨水管设2根排出管，排入南侧市政雨水管道。
5.雨水管采用高密度聚乙烯（HDPE）双壁缠绕管，橡胶圈密封承插连接；局部采用雨水沟。
6.雨水检查井均采用钢筋混凝土检查井，井盖和盖座采用重型复合井盖和盖座，位于行车道上者为重型；位于非行车道上者为轻型。

5.5 建筑物内给水排水设计
5.5.1 生活给水系统
1.用水量：本建筑各部分的生活饮用水量，详见本设计说明书表5.4.1-1。
2.给水系统：
1).系统设置：由城市自来水水压直接供水，本工程统一设计量水表。
2).给水分区：
给水系统不分区，均由市政给水管网直接供水。
3).给水管采用下行上给式管道系统
4).管材：采用钢塑复合管，G型接口。工作压力：为1.0MPa。
5.5.2 生活污水系统
1.室内采用粪便污水与洗浴废水合流排水管道系统。
2.生活污水排水量详本说明书室外排水部分。
3.本工程的生活污水均重力流排出。
4.污水管道系统采用单立管排水系统，设伸顶通气管。
5.排水管选用硬聚氯乙烯排水管；采用承插连接。
5.5.3 屋面雨水排水系统
1.暴雨强度公式与室外雨水排水设计相同。
2.设计参数：
1).设计降雨历时：t=5min
2).设计重现期：P=5a；安全溢流口设计重现期：P＝50a
3).屋面径流系数：Ψ=0.9
3.屋面雨水采用重力流雨水排水系统。屋面雨水由侧墙型雨水斗收集经雨水管道排至室外雨水沟。
4.室内雨水管选用多层采用硬聚氯乙烯排水塑料管,粘接。
5.5.4室内消防工程设计
室内消火栓系统为临时高压系统，在场地西面设置一座消防水池及泵房，消防水池贮水量为378m³。已建办公楼屋顶设置消防稳压设备一套，以保证消防给水压力。室内消火栓采用SN65、SNW65型，水枪规格QZ19. 室内消火栓采用成品消火栓箱，内有DN65消火栓一个，φ19水枪一支，L=25M麻质水龙带一根。消火栓系统设水泵接合器一组，SQS100-A，地上式，具体位置见总图，距离水泵接合器15~40m范围内设置室外消火栓。消防水泵应能手动启停和自动启动。
建筑室内按中危险级Ⅰ级设计，喷水强度6L/min·㎡，作用面积160㎡，自喷消防水量为30L/s，火灾延续时间为1h。
净空高度大于8米的区域设置自动扫描射水高空水炮灭火装置。选用ZDMS0.6/5S-ZSS25，流量Q=5L/S,工作压力：0.6MPa，保护半径20米。由喷淋喷供水，每个防火分区管道入口处设信号蝶阀、水流指示器，每个防火分区管道最不利点处设模拟末端试水装置。
自动喷水灭火系统采用湿式闭式系统。报警阀组设于地下室水泵房内, 每组控制喷头数小于800个。喷头均采用K=80标准喷头， 68℃玻璃球型，并根据具体位置，吊顶部分采用吊顶型，非吊顶部分采用直立型。各型喷头按1%备用，但均不应少于10只。自动喷淋泵出水进入湿式报警阀前管道成环布置。每个防火分区喷淋管道入口处设信号蝶阀、水流指示器，每个防火分区管道最不利点处设试水阀,湿式报警阀控制管道最不利点设末端试水装置。喷淋系统设水泵接合器3组，SQS150-A。喷淋泵启动方式： 消防值班室启动 泵房就地启动 压力开关控制。
本工程按《建筑灭火器配置设计规范》GB50140－ 有关规定配置手提式磷酸铵盐干粉灭火器。按中险级A类火灾配MFT/ABC3磷酸铵盐干粉灭火器，每处两具，放置于灭火器箱内。

第六章 电气
5.1.设计依据
1、《民用建筑电气设计规范》 JGJ 16-
2、《供配电系统设计规范》 GB50052-
3、《低压配电设计规范》 GB50054-
4、《建筑设计防火规范》 GB50016-
5、《建筑防雷设计规范》 GB50057-
6、《建筑电气常见数据手册》 04DX101-1
8、《建筑照明设计标准》 GB50034-
9、《建筑物防雷设计规范》 GB50057-
10、业主及其它相关专业提供的基础资料。
5.2.设计内容
1、低压配电
2、照明配电
3、建筑物防雷及接地系统
4、火灾自动报警系统
5.3.供配电系统
1、负荷等级：本工程的消防设备用电及重要部门用电等为二级负荷,按二级负荷供电，其余按三级负荷供电。
2、负荷估算
根据《全国民用建筑工程设计技术措施节能专篇》 厂房按5W/m²，用需要系数计算，计算负荷67796x5x0.8/1000=272KW；考虑工艺用电预留负荷500KW，总计算负荷=272+500=772KW
3、供电电源及电压
本工程电源采用两路10KV高压供电，在厂房一层设置变配电房。 单体配电系统采用放射式与树干式相结合，电源采用YJV22型电力电缆直埋地或穿钢管自室外引入，建筑物内电气线路采用BV-0.5KV铜塑线穿PC塑料电线管及钢管暗敷设，照明采用380/220V。
4、变压器选择：
选用噪音小，高性能，低耗节能符合环保要求的变压器。合理选定装机容量，减少设备本身的能耗，提高整体节能效果。选用高效低功耗的SCB13及以上型号，接线组别采用D/yn11。变电所低压侧设置集中无功补偿装置，使10kV侧功率因数在0.9以上。对无功负荷大于100kVar功率因数低的用电设备，采用就地无功补偿，以降低无功损耗，提高电压质量，减小导线截面。
5、谐波抑制和治理：
对于需要采用大量产生高次谐波设备的工程，需考虑在变电所设置有源滤波装置，以减少谐波危害。
6、导体截面的确定方法
为了保证电缆的使用寿命，运行中的导体电缆温度应不超过规定的长期允许工作温度：聚氯乙烯绝缘电缆为70℃，交联聚乙烯绝缘电缆为90℃。根据这一原则，在选择电缆截面时，必须满足下列条件：
Imax≤I0K
式中：Imax——经过的最大连续负荷载流量（A）；
I0 ——指定条件下的长期允许载流量（A），见附表1；
K ——长期允许载流量修正系数
5.4.室内照明
1、厂房采用中照型灯具。
2、走廊.电梯前室，楼梯间采用节能高光效荧光灯。
3、设计中所选用荧光灯具均采用高品质.节能型.高显色荧光灯管，并配以高品质起辉器和高功率因数的电子镇流器。
5.5.电气节能:
1、配电系统：配电房设在靠近负荷中心位置，使干线供电距离小于500米；无功补偿装置集中设在低压侧，使得高压侧的功率因数大于0.9；变压器采用D.y11的接线。
2、照明系统：照明灯具的效率、各主要场所照度标准及LPD的确定等，均应遵守《建筑照明设计标准》GB50034- 及各设计规范和规程的要求。本工程均采用电子镇流器功率因数大于0.9，谐波电流限值满足规范要求，镇流器必须符合国家能效标准。
3、动力系统：与相关专业确定电动机的容量，选用高效节能型电动机，采用先进节能启动方式。
5.6.防雷接地系统
1、本工程按二级防雷保护设计,利用金属屋面板作为接闪器，厚度不小于0.5mm，搭接长度不小于100mm，利用钢柱作引下线。
2、配电系统采用TN-C-S系统，接地电阻不大于1欧姆。
3.本工程做等电位连接，配电系统的接地，进出建筑物所有金属管道均与总等电位端子箱连接。
5.7.安全措施
1、本工程采用接地保护TN-C-S系统。
2、变压器低压侧主开关及母联开关均采用四极开关。
3、插座回路与照明回路分开并设置漏电保护开关。
5.8.消防电气
1 、消防电气详见消防专篇。

第七章 供暖通风与空气调节

本工程位于夏热冬冷气候地带，根据《民用建筑热工设计规范》（GB50176-93）、和《湖南省公共建筑节能设计标准》(DBJ43/003- )进行节能设计。
（1）建筑总体布置尽量采取南北向，提高自然通风效果，利用穿堂通风，并使进风窗迎向主导风向，满足很好的空气调节功能。
（2）采取立体绿化系统。地面绿化确保规定的绿地率，不做或少做硬质铺地，改做透水地面，减少地面热反射，避免“热岛效应”。
（3）厂房建筑屋面均采用双层彩钢板加保温棉，采用柔性轻钢屋面系统避免漏水、节省室内能源消耗(良好的保温隔热性能) ，在房顶安装采光用的透明板。
（4）普通铝合金推拉窗、中空玻璃，其遮蔽系数大于0.5，外窗综合遮阳系数0.66SW。
第八章 消防

8.1设计依据
现行的国家和地方有关规范、条例、规定和标准：
1《建筑内部装修设计防火规范》GB50222-95（ ）；
2《建筑灭火器配置设计规范》（GB 50140- ）；
8.2工程简述
本工程各子项的项目名称、使用性质、建筑规模、层数、消防建筑高度、防火分类及耐火等级见下表：
表2.8.2 项目建筑物消防特征一览表
总图
编号
项 目
名 称
建 筑
性 质
层数
-*/*
建筑高
度（m）
建筑面
积（m2）
防火
分类
耐火等级
备注
1
3#厂房
工业建筑
1
18.5
13756
丙类
二级

2
4#厂房
工业建筑
2
18.5
41081
丙类
二级

3
门卫

1
4
80
丙类
二级

8.3总平面
1防火间距
在总体布局方面，各建筑物之间相互间距均符合规范规定的防火间距。
2消防车道
消防车道宽均不小于4m，方便方便消防车进出，沿街可通消防车。且配置有室外消火栓。
3对消防车道和扑救场地的要求
消防车道净的进宽度和净空高度均不小于4.0m（双车道≥7m）。经过补救场地的消防车道坡度≤5%。消防车道的最小转弯半径，多层建筑R≥9m。
消防车道路面、扑救作业场地及其下面的管道和暗沟等均能承受36T的大型消防车的压力。供消防车停留的空地，其坡度不大于3%。
8.4建筑
8.4.1防火防烟分区
本工程单体建筑防火分区详单体设计。
8.4.2安全疏散及疏散距离
设置2个以上的安全出口（疏散楼梯采用封闭楼梯或符合疏散要求的室外楼梯），疏散距离和宽度满足规范要求。
8.4.3 建筑防火构造
<1>本工程防火隔墙采用100mmFGC防火墙(由专业厂家设计)，耐火极限不低于3.0小时。非承重外墙、疏散走道两侧的隔墙以及所有管道井的隔墙采用240厚或100厚烧结页岩空心砖，耐火极限不低于1.0小时。
<2>防火墙两侧门窗洞口水平距离≥2.00m，“U”型“L”建筑转角处水平距离≥4.00m。
<3>建筑二次装修应采用不燃烧或难燃烧材料，并按《建筑内部装修设计防火规范》GB50222-95执行。
8.5结构
本工程设计所采用的建筑构件（承重墙、柱、梁、楼板和屋面板等）燃烧性能和耐火极限均达到规范规定的相应等级要求。楼板最小厚度为100mm，框架柱钢筋保护层厚取30mm；框架梁钢筋保护层厚取25mm；楼板钢筋板保护层厚取15mm，达到相
