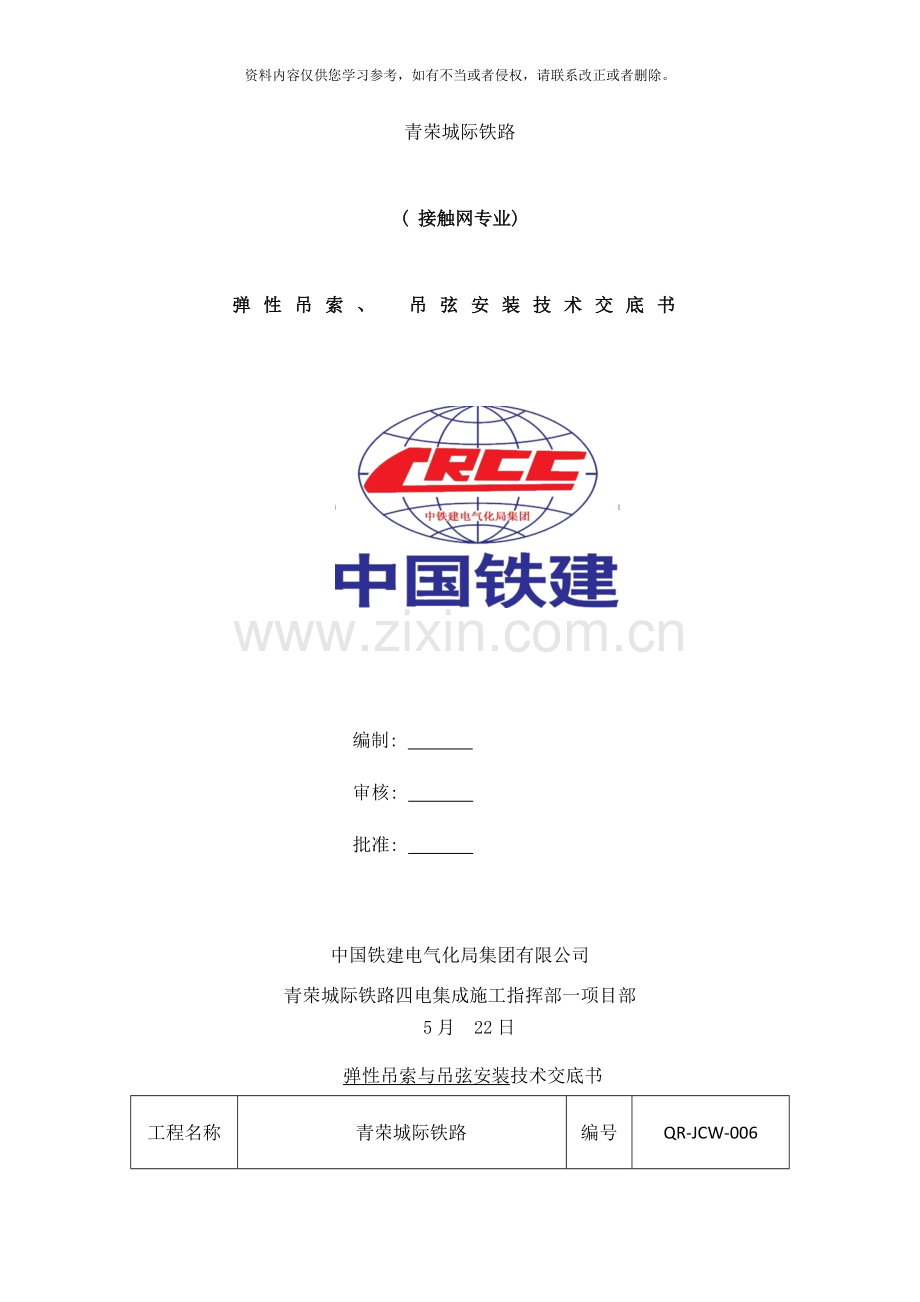

青荣城际铁路

( 接触网专业)

弹性吊索、 吊弦安装技术交底书

编制:
审核:
批准:

中国铁建电气化局集团有限公司
青荣城际铁路四电集成施工指挥部一项目部
5月 22日
弹性吊索与吊弦安装技术交底书
工程名称
青荣城际铁路
编号
QR-JCW-006
交底人
杨兴
日期

交底内容
一、 弹性吊索制作与安装
( 1) 预制弹性吊索
①弹性吊索绳长18.3m, 弹性吊索绳为35㎜²铜绞线。
②弹性吊索在截取时, 将两端用胶带绑扎好, 防止截取时线索散股。
③线夹两端, 一端为50mm, 一端为250mm。250mm一端打张力。
( 2) 弹性吊索安装
①弹性吊索安装用从中心锚结柱向两边下锚方向安装, 中心锚结柱弹性吊索拉张力方向和行车方向一致, 其余弹性吊索安装从中锚向下锚方向拉张力, 安装弹性吊索时一个锚段必须两组人员同时从中锚位置向下锚方向开始安装。
②弹性吊索线夹的2根长螺栓安装在田野侧, 力矩23N.m。
③弹性吊索应先进行初装, 初装弹性吊索张力为2.5KN, 首先一组人员先将中心锚结柱弹性吊索安装到位, 两组人员分别从中锚向下锚方向依次进行安装, 作业速度基本保持一致, 防止偏斜。
④弹性吊索安装从承力索中心位置分开, 一边为9.05米, 另一端9.25米, 安装时将一端弹性吊索线夹安装到位, 螺栓力矩紧固到位, 外露50mm, 将张力计安装于另一侧固定好, 将张力拉至2.8KN, 此端弹性吊索线夹将对角螺栓紧固。(安装时注意, 由于拉张力后线索会向拉张力端偏移, 应考虑偏移量, 防止弹性吊索安装后中心不在定位点)

⑤整锚段弹性吊索初装完成后, 根据吊弦位置, 安装吊弦, 安装吊弦时吊弦间距测量从接触线面进行测量( 注意第二次拉张力后的吊弦偏移) 。
二、 吊弦安装
①吊弦载流环固定在吊弦线夹螺栓的外侧, 承力索吊弦线夹与接触线吊弦线夹的螺栓安装方向相反。
②承力索吊弦线夹载流环的朝向与行车方向相反, 接触线吊弦线夹载流环的朝向与行车方向一致, 与接触线连接的载流圈与接触线夹角成45度, 在绝缘锚段关节处注意载流环之间的间距, 确保绝缘距离。
③平均温度时, 吊弦顺线路方向垂直安装, 承力索吊弦线夹与接触线吊弦线夹在垂直方向的相对允许偏差为±20mm。
④承力索吊弦线夹螺栓由田野侧穿向线路侧, 接触线吊弦线夹在直线区段由线路侧穿向田野侧, 曲线区段由高轨穿向低轨。
⑤首先安装弹性吊索吊弦, 从定位点沿接触线测量5m距离安装弹性吊索吊弦, 从弹性吊索吊弦点测量7米安装弹性吊索外第一根吊弦, 其余按照计算间距进行安装( 吊弦间距从接触线面进行测量, 安装时注意吊弦编号) 。
⑥吊弦线夹紧固力矩为25N.m, 止动垫片在安装时保持原状, 待后期调整到位后再板到位, 安装接触线吊弦线夹时, 用毛刷将导线槽中的氧化层打磨干净。
⑦整锚段吊弦安装完成后, 安装弹性吊索安装步骤, 对弹性吊索进行第二次张力安装, 第二次张力调整到位后, 按照力矩要求及时将弹性吊索线夹全部螺栓拧紧。
三、 安全注意事项
1.弹性吊索和吊弦作业是高空作业, 安装时必须带好安全带、 安全帽, 穿上防护服。
2、 梯车防护人员到位、 推梯车人员不得闲谈、 玩手机等, 时刻关注上部人员的安全。

可调式线夹

如有问题联系项目部专工: 杨兴
