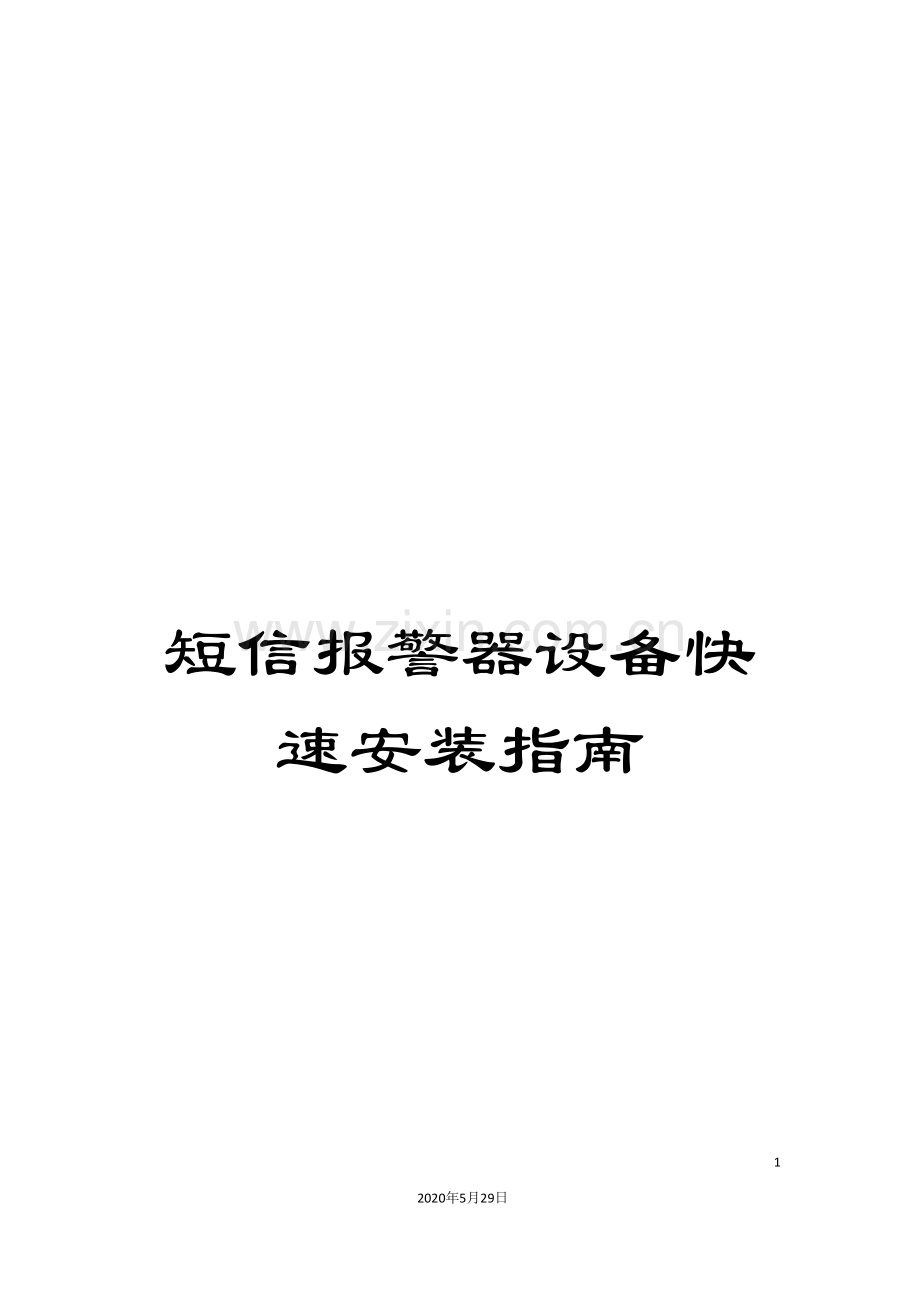

短信报警器设备快速安装指南

10
2020年5月29日
文档仅供参考

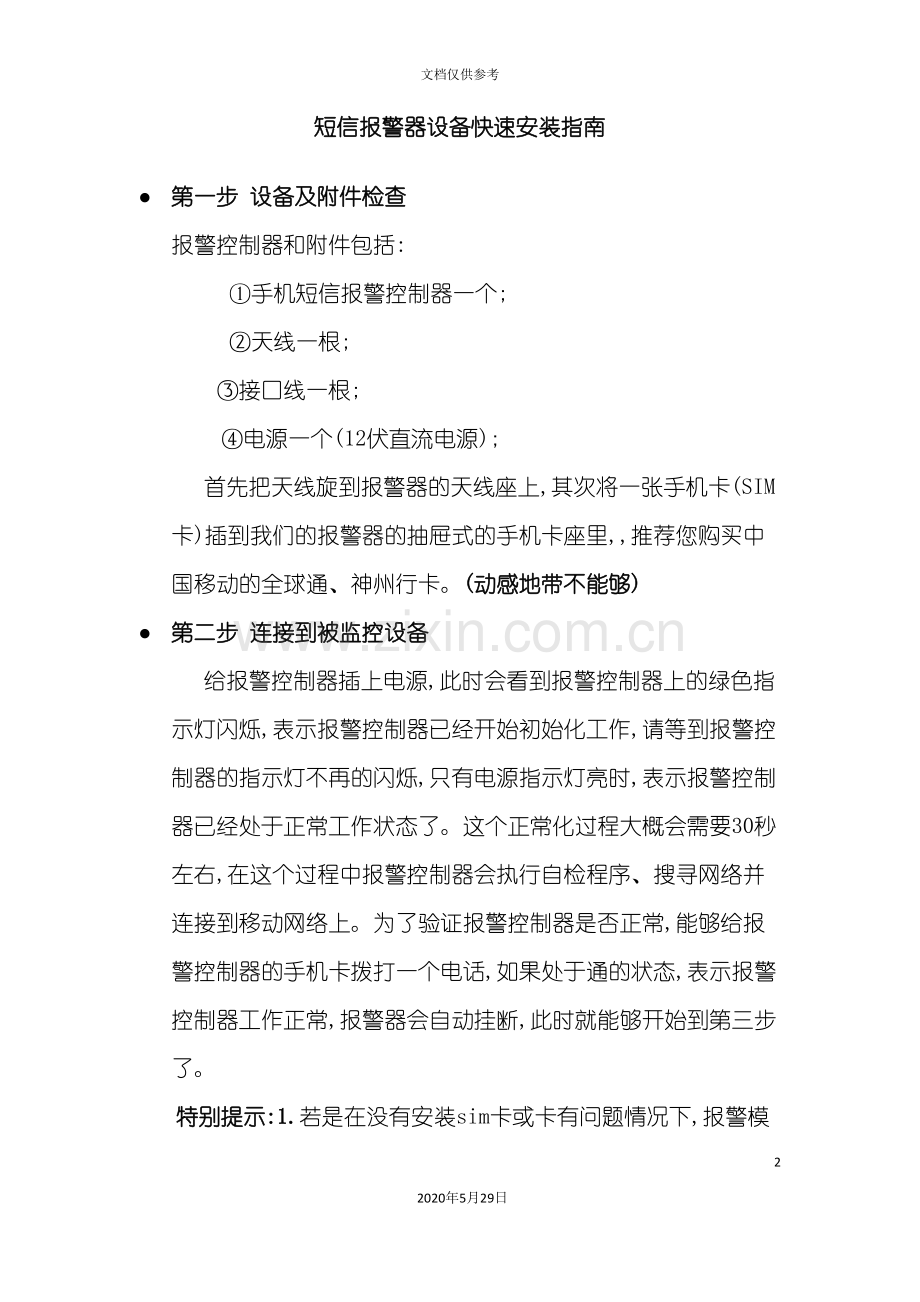

短信报警器设备快速安装指南

l 第一步 设备及附件检查
报警控制器和附件包括:
①手机短信报警控制器一个;
②天线一根;
③接口线一根;
④电源一个(12伏直流电源);
首先把天线旋到报警器的天线座上,其次将一张手机卡(SIM卡)插到我们的报警器的抽屉式的手机卡座里,,推荐您购买中国移动的全球通、神州行卡。(动感地带不能够)
l 第二步 连接到被监控设备
给报警控制器插上电源,此时会看到报警控制器上的绿色指示灯闪烁,表示报警控制器已经开始初始化工作,请等到报警控制器的指示灯不再的闪烁,只有电源指示灯亮时,表示报警控制器已经处于正常工作状态了。这个正常化过程大概会需要30秒左右,在这个过程中报警控制器会执行自检程序、搜寻网络并连接到移动网络上。为了验证报警控制器是否正常,能够给报警控制器的手机卡拨打一个电话,如果处于通的状态,表示报警控制器工作正常,报警器会自动挂断,此时就能够开始到第三步了。
特别提示:1.若是在没有安装sim卡或卡有问题情况下,报警模块上的指示灯会无休止地闪烁。
2.若是在报警模块已经上电完成初始化,进入稳定工作状态后,带电拔插sim
卡或者带电拔插天线,则报警模块将不能正常工作。此时,需要在准备工作完成后重新上电,让报警模块重新初始化。
3.初始化过程中,即绿灯闪烁时,按复位键不起作用
l 第三步 配置报警控制器报警号码及开关量警信等
操作举例:
动作1:
轻按一下报警器上的复位按钮(黄色指示灯旁);
反应:报警器上3个指示灯随之常亮。

短信报警器复位按钮的作用:
作用1:起到注册超级管理员或重新注册超级管理员权限的作用。
(不按下这个按钮时发短信注册超级管理员是无效的)
作用2:恢复出厂设置作用。

指示灯说明:
红灯:电源指示灯
绿灯:收发短信指示灯
黄灯:有状态改变指示灯

动作2:
用您的自己的手机发送一条短信给模块内置的sim卡号码,(假设报警器内sim卡号码是:,sim卡必须开通有效并有钱注入),其短信命令格式为:
注册超级管理手机号码**
反应:报警器工作绿色指示灯会快速闪烁,并会收到”注册成功!”的反馈短信。

以下内容是根据实际情况需要来输入或改变的短信报警内容

动作3:可选择存入3个管理员手机号码
短信命令格式为:
号码一**号码二**号码三**
这其中,号码部分是举例的,用户能够根据需要设置报警号码的个数,每组号码都需要用”*”包围。
反应:报警器工作接收收指示灯会快速闪烁,您的超级管理员手机上将会收到短信存储是否完成的反馈短信。

动作4:开关量1短信输入(视情况需要时输入,模块当前默认的短信就是如下格式。)
若是不用默认开关量短信报警内容则继续按如下格式发短信给短信报警器:

开关量n*警类名称*状态1*状态2*

其中:n=(1-4);
举例:
开关量1*市电状态*正常*异常停电*
反应:报警器工作收发指示灯会快速闪烁,会收到短信存储是否有效完成的反馈短信。
特别提示:字符”*”是英文状态下输入的字符,它是程序识别的重要分割符号,必须输入,不能遗漏。

定义开关量排序 定义开关含义名称 定义开关状态1 定义开关状态2
开关量1* 市电状态* 正常* 异常*
开关量2* 电池电压状态* 正常* 异常*
开关量3* 旁路工作状态* 正常* 异常*
开关量4* 不明故障状态* 正常* 异常*

反应:报警器工作收发指示灯会快速闪烁,会收到短信存储是否有效完成的反馈短信。

动作5:位置短信输入 (视情况需要时输入)
修改位置信息发短信格式:
位置:公司3号机房*
反应:报警器工作接收指示灯会快速闪烁,当红色指示灯常亮时会再次收到短信返馈。

动作6:短信查询格式
格式为:
状态查询
反应:报警模块将回短信报告各个开关节点的状态信息,若没有报警发生,将返回”各个开关量状态正常!”的短信;若有开关量已经有报警,将返回报警开关号及其警类状态信息如:
开关量3
旁路工作状态:异常

附:
短信报警器接口定义

报警控制器
15针连接插口
说明
1
闭合:市电异常
2
闭合:电池低电位
3
闭合:UPS由旁路供电
4
闭合:不明故障
5
接地(公共端)

山特系列UPS监控接口接线
山特系列UPS均使用AS400继电器接口卡提供干接点界面来和报警器连接,下面是该卡与报警器的接线
AS400卡
9针连接插口
报警控制器
15针连接插口
说明
9
1
闭合:市电异常
7
2
闭合:电池低电位
6
3
闭合:UPS由旁路供电
5
5
接地

APC和爱克塞UPS监控接口接线
APC和爱克塞UPS均使用串口和报警器连接,下面是该卡与报警器的接线

RS232
9针连接插口
报警控制器
15针连接插口
说明
3
1
闭合:市电异常
4
5
接地
5
2
闭合:电池低电位

附图1
