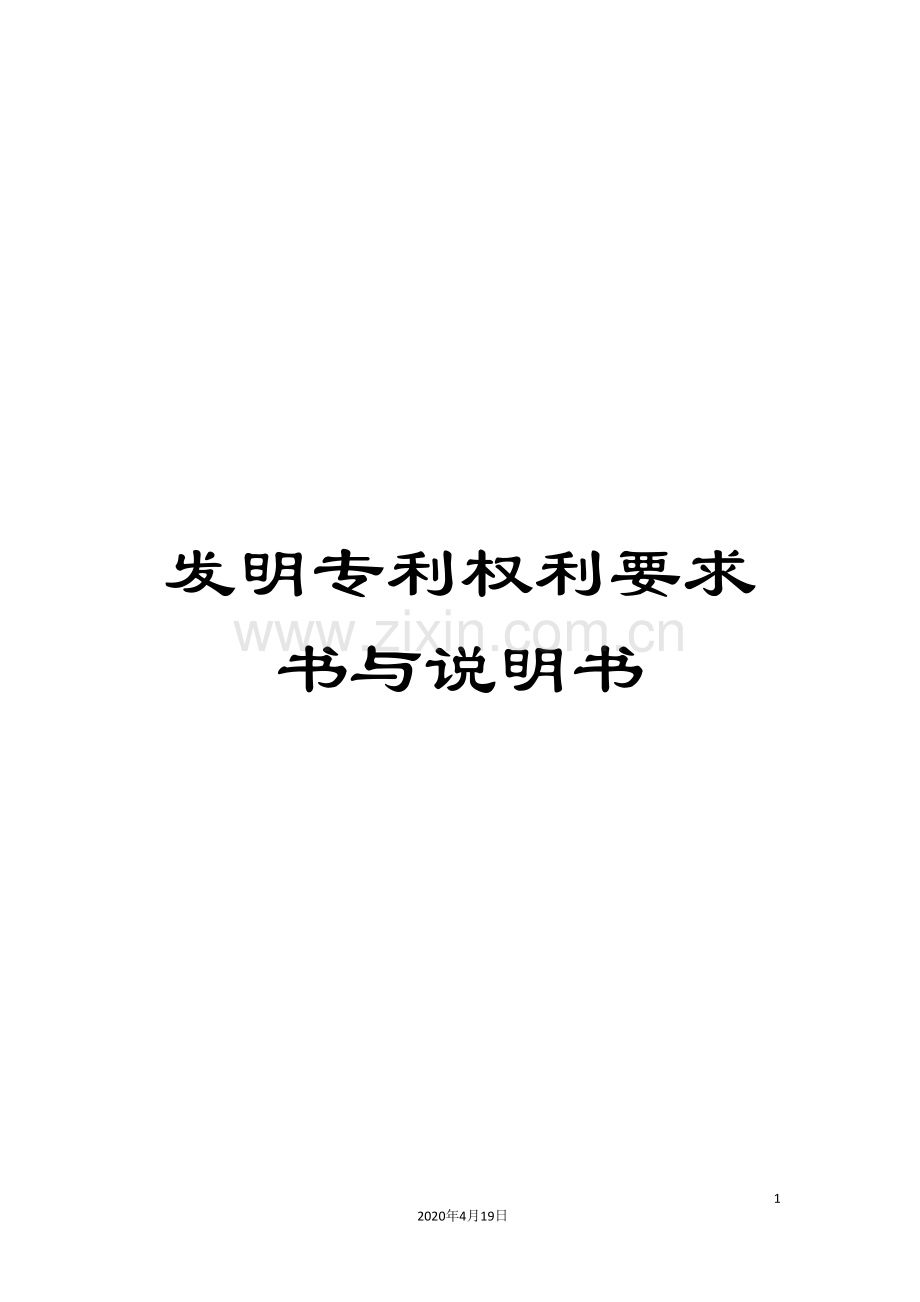

发明专利权利要求书与说明书.doc

发明专利权利要求书与说明书

8
2020年4月19日
文档仅供参考，不当之处，请联系改正。

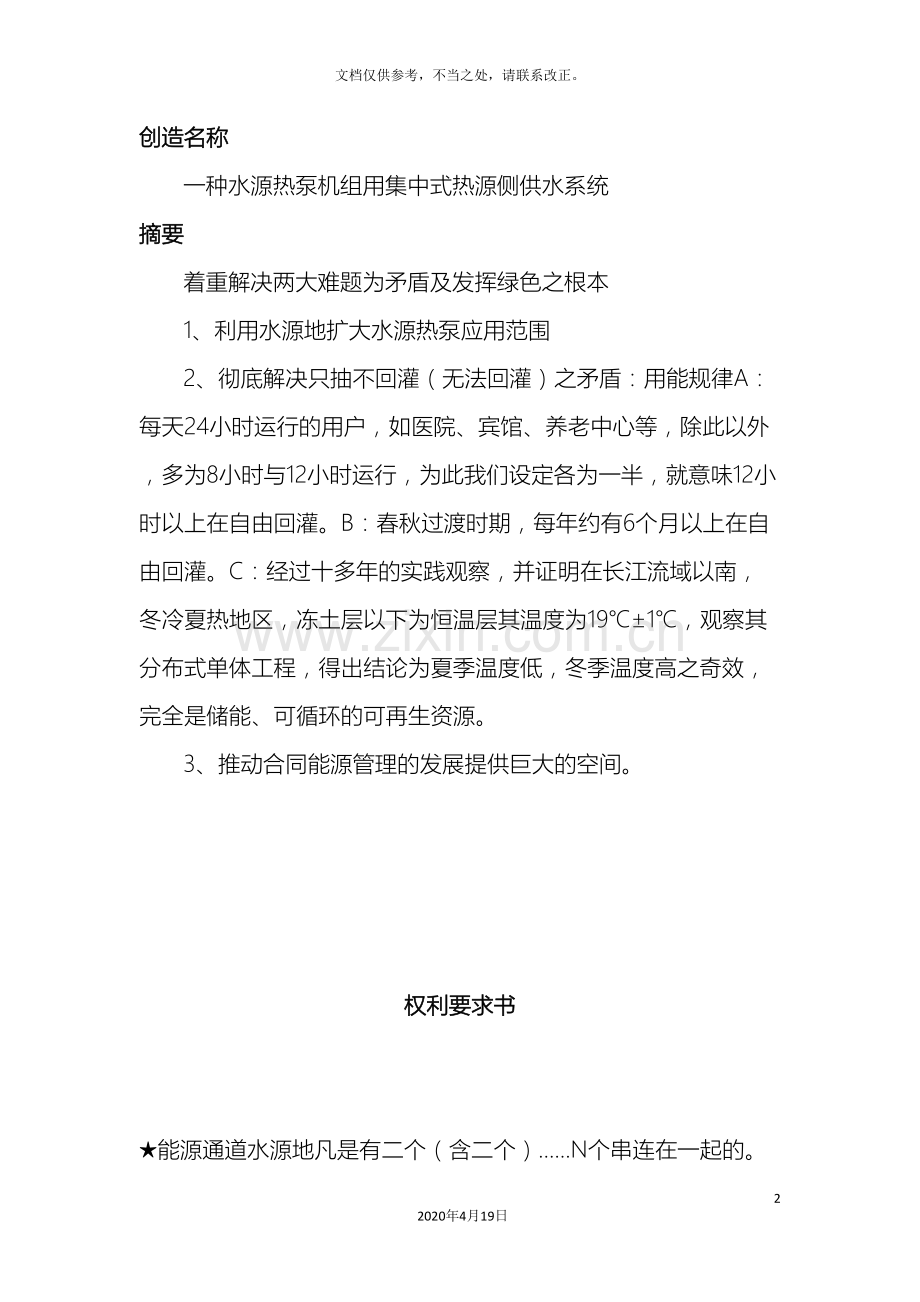

创造名称
一种水源热泵机组用集中式热源侧供水系统
摘要
着重解决两大难题为矛盾及发挥绿色之根本
1、利用水源地扩大水源热泵应用范围
2、彻底解决只抽不回灌（无法回灌）之矛盾：用能规律A：每天24小时运行的用户，如医院、宾馆、养老中心等，除此以外，多为8小时与12小时运行，为此我们设定各为一半，就意味12小时以上在自由回灌。B：春秋过渡时期，每年约有6个月以上在自由回灌。C：经过十多年的实践观察，并证明在长江流域以南，冬冷夏热地区，冻土层以下为恒温层其温度为19℃±1℃，观察其分布式单体工程，得出结论为夏季温度低，冬季温度高之奇效，完全是储能、可循环的可再生资源。
3、推动合同能源管理的发展提供巨大的空间。

权利要求书

★能源通道水源地凡是有二个（含二个）……N个串连在一起的。
★能源通道补水源采用江水源、湖水源、雨水源、污水源、库水源等（须经过净化、过滤、达到回灌标准）相连的。
★能源通道直径大于200mm，通道管线长度大于100米，采用单根或多根组成的管网能源通道。达到负荷最高峰时提供足够的水量，负荷下降时候迅速进行回补功能的，都应视为创造专利范围。
★能源通道中有二个（含二个）单体工程采用水源热泵机组，为提供制冷、制热、制热水服务的。
★采用能源通道能源在谷电时用作蓄能，冰蓄冷等二次使用的。
★能源通道工艺井用作通道施工、补给水、回灌水之功能。
★巨大的水源地来自于每个城市的古河滩，古河道底板以下的水源既清洁、水质稳定、含矿物质少，且补给迅速是取之不尽、用之不竭。可循环达到冬水夏用、夏水冬用的地下天然水库源。
★应用上述水资源采用虹吸与加压将水送至能源管道的都视作保护范围。
★其它所有用水需要需在能源管道中获取用水的。
★利用能源管道为水源热泵服务最终成为交叉纵横、四通八达之功能。

说 明 书

水源热泵机组能源侧能源以水煤并会呼吸的地能通道（管网）
技术领域
★本创造的涉及的是一种水源热泵机组能源侧能源以水煤并会呼吸的地能通道（管网）
背景技术
★水源热泵机组的制冷、制热、制取热水用于建筑节能是21世纪最有效、单项技术最节能的重要手段，但大自然凛赋的水资源不都可能垂手可得，为此当前应用受到极大限制，难以发展普及。
★作为低品位地热能资源，无处不在，把大地作为一个巨大交换器，但又苦于没有更好的办法手段去实施交换与远距离输送。
★对热泵机组而言，用水作为一种介质，在这上面可发挥无可比拟，并不可替代人一种作用。当前一年四季雨水流失，地下水源的沉睡，污水资源没有得到充分的利用。
创造内容
★鉴于国家出台一系列政策文件，事关国计民生，城市化的发展，提高人民的生活质量，降低生活成本，零排放100%可再生资源的能源革命时代已经到来。低碳城市的发展、生态文明的建设，清洁能源绿色化、建设美丽中国都离不开建筑用能。
★为解决以县级市、集群地区、新型城镇化区域为单位的建筑节能之目的，本创造是建设一条会呼吸的水能源通道的构思与设想。
★一、唤醒千百万年沉睡水资源，二、已被废弃的水源地重新启用，三、利用流失的江水源，四、与海绵城市的雨水源及污水中水源紧密相连。
★一次投入终身享用的可再生的、可循环的、达到冬水夏用、夏水冬用、确保地下水位不变，无非把大地作为一个巨大的交换器，储能罐人类战略水源地、消防用储水池。
★针对构思与设想，本创造是将水源地（为主）、江水源、湖水源、内湖河道水源、近海海水源（地下水受海水源入侵地为主）、库水源与能量、雨水源、污水源等）为辅与智能化控制技术相结合，再配以24小时用能单位低谷电加热技术、超导液相变技术、低谷电冰蓄冷技术，真正达到可再生资源蓄能利用达到极致发挥到最大效益。
★为了实现上述目的，本创造经过如下的技术方案来实现
★一种水源热泵机组能源侧能源以水煤并会呼吸的地能通道（管网），所述系统包括主管道与水源地、江水源（须经过滤）、城市雨水管(须经净化处理)、中水源（须经污水处理并达到排放标准）相连。
★所述主管道不论线路的长短永远是水平走向、主管道大小与长短应与城市、集群地区、新型城镇区域所需的制冷、制热、制取热水总负荷的设计相匹配。
★所述主管道埋深应在该地区静水位5米以下，这就意味着主管道埋深均在上述一切补水系统以下，保证主管道永远是灌满水的。
★所述主管道走向处于主要道路的绿化带底下，由于主管道深埋较深，不会对城市建设的所有地下管道、管线等不会造成影响，塌陷。
★所述主管道规划设计时对单体工程就近处必须有预留取水口。
★所述主管道施工工艺有多种辟如：顶管技术、盾构技术等都能够得到应用。
★所述主管道根据设计中途必须设有沉淀装置。
★所述主管道的中途设置阀门便于逐段能够进行其它施工时应用。
★所述主管道在设计时应考虑对水质、水温、饱和度等检测孔与信号源。
★所述主管道蓄水量及最大用水负荷时的补水量主要以浅层地表水的自动补给、并辅以承压水的抽水补给、再加上述描述的其它水源的有压补给（其它水源的水质必须达到洁净回灌标准才可与主管道相连）。
★所述主管道有压补水源必须辅以水质、水温监察装置、控制阀门的信号源。
★所述主管道主要补水源是经过工艺井（主管道施工与向河床天然过滤底板以下采用辐射施工方案来实施，实践证明出水量可提高八倍以上。
★所述主管道要达到正常运行应结合智能化控制技术来完成。
