节能工程质量验收施工自评报告

12
2020年4月19日
文档仅供参考

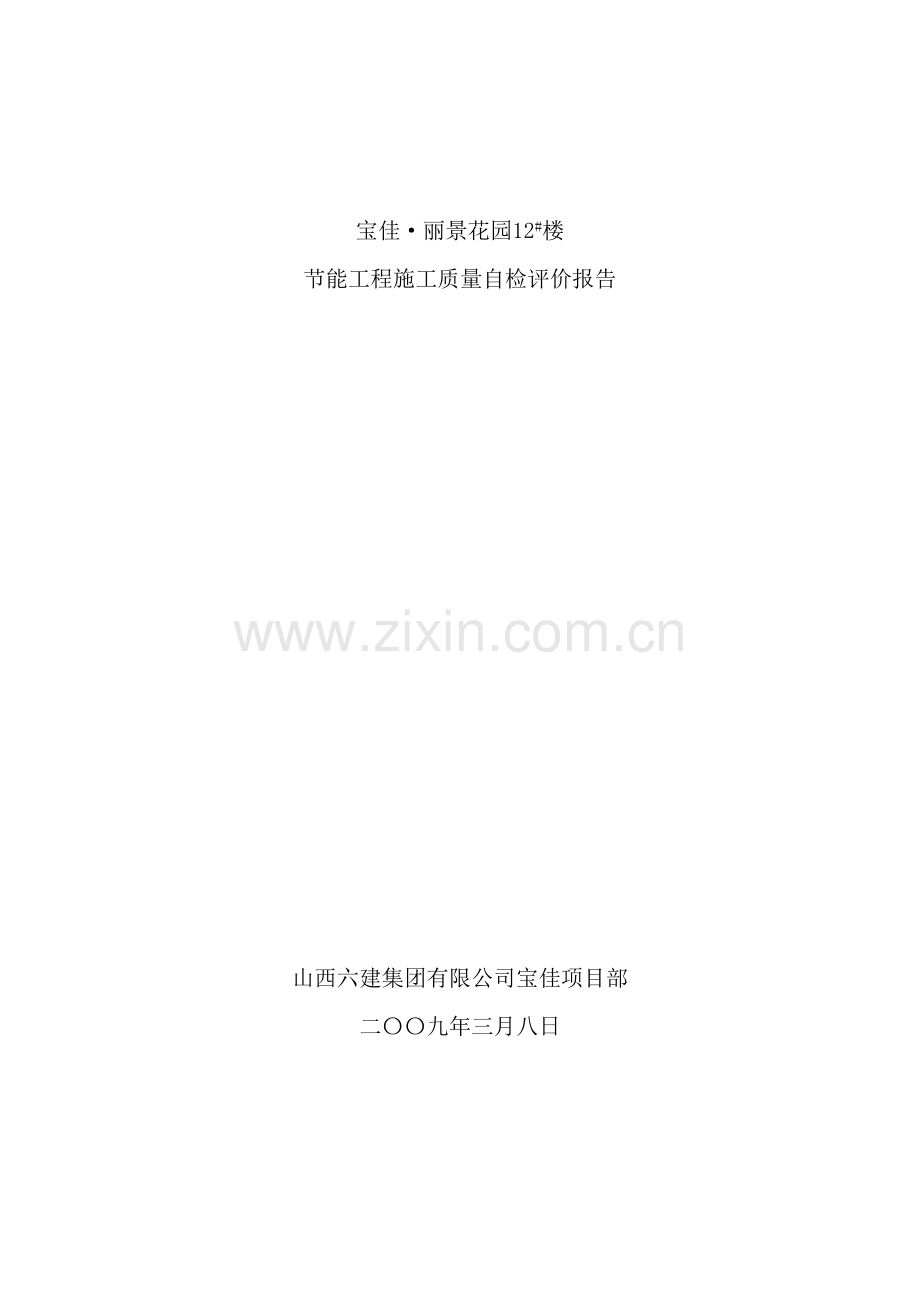

宝佳·丽景花园12#楼
节能工程施工质量自检评价报告

山西六建集团有限公司宝佳项目部
二〇〇九年三月八日

宝佳·丽景花园12#楼
节能工程施工质量自检评价报告
一、工程概况
(一)工程概况
建设地点:位于并州西街8号院。
工程类型:建筑工程等级为二级。
使用功能:集人防、住宅、设备用房于一体的综合建筑。
(二)建设规模:地下一层,地上十八层,局部十九层(电梯机房、水箱间等)。其中一至十八层住宅,地下层部分为人防和设备用房。建筑面积26095.4㎡;建筑总高度50.39m,总长度东西为80.2 m、宽15.2m 。
(三)主要项目工程做法
1、结构工程主要作法:结构工程特征及主要作法:本工程主体结构体系为全剪力墙,砌体工程:±0.000以下为M7.5水泥砂浆砌非粘土多孔砖,±0.000以上为M5混合砂浆砌加气砼砌块、GRC轻质隔墙板。
2、装修工程做法主要为:楼地面为细石砼地面;顶棚、内墙面采用水泥砂浆抹底灰粉刷石膏面层;外墙采用保温、涂料墙面;屋面分为上人屋面、不上人屋面;地下防水采用丙纶布防水卷材;卫生间、厨房采用聚氨酯防水涂膜卷材。
3、采暖工程主要做法:采暖系统干管、立管、户内支管采用镀锌钢管,地暖管道采用PE-RT管。
4、通风系统工程主要做法:玻璃钢风管排烟系统、进风系统、正压送风。
5、电气系统工程主要做法::电器系统分为低压配电系统,电力配电系统,照明配电系统。其照明配电系统包括正常照明、应急照明等系统。正常照明灯具采用高效节能灯泡、声光控节能开关。
6、建筑智能化系统:本工程采用集中报警系统,消防控制室设在地下室,内设火灾集中报警控制器,火灾自动报警系统按两总线设计;消防联动系统:火灾报警后,消防控制室根据火灾情况进行工作。
7、电梯工程:本工程设置了6部电梯。
(四)保温及节能设计
1、建筑体形系数为0.19,外墙传热系数设计值K=0.71W/(㎡·K),外墙(含阳台及飘窗外露面)保温采用紧固件固定50㎜厚聚苯乙烯泡沫塑料板,外抹15㎜厚聚苯颗粒、抗裂砂浆、耐碱网格布。
2、屋顶传热系数设计值为K=0.68 W/(㎡·K),屋面保温层采用50厚聚苯板,1层阳台底、18层阳台顶及各层飘窗上下面采用紧固件固定50㎜厚聚苯乙烯泡沫塑料板、抗裂砂浆、耐碱网格布保温层。
3、外窗为单框双玻塑钢窗,户门为三防门。
4、建筑采暖采用新型地暖管道PERT管,优质分水器,对各回路水温住户可自行调节,采暖支、干管的保温采用材料为橡塑海绵保温管。
5、通风系统的风管为玻璃钢风管。
6、电气照明系统采用高效节能灯泡、声光控节能开关等节能措施。
经过节能计算,满足节能要求。
(五)参建单位:
参建单位
项 目
单 位 名 称
建设单位
山西宝佳房地产开发有限公司
施工单位
山西六建集团有限公司
监理单位
山西神剑建设监理有限公司
设计单位
太原市建筑设计研究院
检测单位1
山西六建集团有限公司科研所70%、
检测单位2
山西建工集团总公司科研所抽查30%
节能检测单位
山西科建工程质量检测有限公司
(六)施工依据
1、工程设计文件、工程变更、工程技术核定、图纸会审纪要及标准图集等。
2、<建筑工程施工质量验收统一标准>及其它相关规范。
3、<建筑节能工程施工质量验收规范>GB50411- 。
4、<山西省建筑工程施工质量验收规程>DBJ04-226- 。
5、山西省工程建设地方标准<居住建筑节能工程评价标准>DBJ04-244-
6、经审批的施工组织设计及施工方案。
本工程所采用的建筑制品及建筑材料均有国家或地方有关部门颁发的生产许可证及质量检验证明,材料的品种、规格、性能等均符合国家或行业相关质量标准。
二、项目管理主要人员组成情况
项目部建立了以项目经理为中心的质量保证体系,各职能人员配备齐全,制定了切实可行的管理人员岗位责任制。
1、项目经理:韩建刚,代表公司对工程项目实施全过程、全面管理。
2、项目副经理经理:,协助项目经理工作。
3、项目工程师:赵红如,主要主管工程技术、质量、安全的全面管理。
4、项目总工长:安俊根, 主要主管工程进度安排和施工过程工艺的落实,对分管工程的进度、技术、质量、安全、环保负责。
5、专业工长:王树明(结构)、史成旺(装饰)、杨坤(节能)、白铁牛、(水电安装)、盛现国(防水),专业工长为本专业的进度、质量、安全、文明施工负责。
6、资料员:朱成亮, 主要分管资料整理和工程材料试验、报验。
7、技术员:宋如文 ,主要分管工程施工测量放线和技术交底。
8、质量员:杨树才、史成斌,主管质量预控、检查、分部、分项工程验收。
9、材料员:张正红 负责按质按量采购工程合格材料、设备,负责对物资进行控制和管理。
10、安全员:金宝山 、赵书明,主管安全教育、安全生产和文明施工,负责工程项目职业健康安全与环保工作的监督检查和管理。
11、机管员:杨九章, 主要负责机械管理和维修,负责工程项目施工机械设备的管理。
三、按图施工情况、主要设计变更及执行工程技术标准情况
本项目在施工过程中,严格按照设计文件、设计变更、工程技术核定施工执行国家有关法律、法规、强制性标准,对每一项隐蔽工程,均严格按设计及规范要求进行检查,合格后方可允许其进入下道工序施工,在此基础上,认真做好隐蔽检查验收纪录。
四、材料进场与见证取样情况
项目部严把原材料和半成品的进场质量关,提前编制原材料取样送检计划,实行工程材料进场检验制度、见证取样制度,送检材料复试合格后报请监理工程师验收,验收合格后方可应用在本工程上,确保了工程所用材料全部符合要求。
五、施工质量控制情况
建立了以项目经理核心的质量保证体系、切实可行施工管理制度,每一分项工程,均严格按设计及规范要求进行检查,认真落实各工序的自检、互检、专职检查和隐蔽工程验收制度。对未经监理工程师检查验收的项目,不得进行下一道工序施工,确保工程质量全部合格。
六、本次建筑节能分部工程验收项目为
1、墙体节能工程
2、门窗节能工程
3、屋面节能工程
4、采暖节能工程
5、通风与空调节能工程
6、配电与照明节能工程
七、各分部、分项工程质量情况
1、检验批、分项工程质量验评情况
各检验批、分项工程质量验评情况汇总
序号
分项工程名称
评定结果
检验批数量
评定评定
1
墙体节能工程
合格
6
合格
2
门窗节能工程
合格

合格
3
屋面节能工程
合格
4
合格
4
采暖节能工程
合格
7
合格
5
通风与空调节能工程
合格
12
合格
6
配电与照明节能工程
合格
8
合格
7
汇总
合格

合格
2、隐蔽工程质量验评情况
各隐蔽工程质量验评情况汇总
序号
分项工程名称
数量
评定结果
1
墙体节能工程
4
合格
2
门窗节能工程

合格
3
屋面节能工程
3
合格
4
采暖节能工程
6
合格
5
通风与空调节能工程

合格
6
配电与照明节能工程
7
合格
7
汇总

合格
3、节能材料质量证明文件、复试报告、材料报验验评情况
节能材料质量证明文件、复试报告、材料报验验评情况汇总
序号
分项工程名称
数量
评定结果
1
墙体节能工程
26
合格
2
门窗节能工程

合格
3
屋面节能工程
23
合格
4
采暖节能工程
35
合格
5
通风与空调节能工程
27
合格
6
配电与照明节能工程
60
合格
7
汇总

合格
4、系统调试验评情况
系统调试验评情况汇总
序号
分项工程名称
数量
评定结果
1
墙体节能工程
5
合格
2
门窗节能工程

合格
3
屋面节能工程
3
合格
4
采暖节能工程
6
合格
5
通风与空调节能工程
3
合格
6
配电与照明节能工程
14
合格
7
汇总

合格
5、观感质量验评情况
观感质量验评情况汇总
序号
分项工程名称
评定结果
1
墙体节能工程
好
2
门窗节能工程
好
3
屋面节能工程
好
4
采暖节能工程
好
5
通风与空调节能工程
好
6
配电与照明节能工程
好
7
汇总
好
6、施工方案编审情况
施工方案编审情况汇总
序号
分项工程名称
评定结果
1
墙体节能工程
已审批
2
门窗节能工程
已审批
3
屋面节能工程
已审批
4
采暖节能工程
已审批
5
通风与空调节能工程
已审批
6
配电与照明节能工程
已审批
7、工程技术交底情况
工程技术交底情况汇总
序号
分项工程名称
交底情况
1
墙体节能工程
已完成
2
门窗节能工程
已完成
3
屋面节能工程
已完成
4
采暖节能工程
已完成
5
通风与空调节能工程
已完成
6
配电与照明节能工程
已完成
8、建筑节能工程施工作业人员操作培训记录情况
建筑节能工程施工作业人员操作培训记录情况汇总
序号
分项工程名称
培训情况
1
墙体节能工程
操作人员按时按班进行了培训
2
门窗节能工程
操作人员按时按班进行了培训
3
屋面节能工程
操作人员按时按班进行了培训
4
采暖节能工程
操作人员按时按班进行了培训
5
通风与空调节能工程
操作人员按时按班进行了培训
6
配电与照明节能工程
操作人员按时按班进行了培训
8、建筑节能工程实体检测及施工现场实体试验情况
建筑节能工程实体检测及施工现场实体试验情况汇总
序号
分项工程名称
数量
实体试验情况
1
墙体节能工程
1
符合要求
2
门窗节能工程
1
符合要求
3
屋面节能工程
1
符合要求
4
汇总
3
符合要求
9、节能工程现场检测结果
建筑外围护结构现场传热系数检验结果:外墙传热系数 K=0.70W/(㎡·K),平屋顶传热系数 K=0.67 W/(㎡·K),符合设计和<民用建筑节能设计标准>(DBJ04-242- )规定,具体测点和数据详附表。
10、质量控制资料
施工单位对节能工程质量自评,质保资料、检验批、分项工程合格项数为 项,质量控制资料完整并符合要求。
11、安全和功能检验及主要功能抽查资料完整并符合要求。
12、相关控制资料统计
12.1、技术文件及资料、节能专项施工图设计文件、图纸会审、设计变更、技术核定 5 项,符合要求
12.2、 建筑节能设计认定书1 项,符合要求
12.3、 施工图审查意见 1项, 符合要求
八、节能工程施工质量自检评价结论
综上述分部工程的评定结果,对节能工程自检评价结果如下:
1、在节能工程施工过程中,操作人员认真操作,严格按照设计文件、相关规范、施工方案施工,工程质量符合设计及规范要求。
2、对原材料进场进行了报验,并见证取样进行复试,全部合格。
3、工程质量控制资料完整并符合要求。
4、安全和功能检验资料完整并符合要求。
5、对强制性标准逐条制定了落实措施,并严格按照强制性标准进行施工,在施工过程中未违反”强条”中有关规定。
根据<建筑工程施工质量验收统一标准>GB50300— 、<建筑节能工程施工质量验收规范>GB50411- 、山西省建筑工程施工质量验收规程>DBJ04-226- 、山西省工程建设地方标准<居住建筑节能工程评价标准>DBJ04-244- 和工程设计文件要求,经过综合审评,认为宝佳丽景花园12#楼建筑节能工程达到合格标准,质量等级评定为合格,请予以核验。
附表:
1、建筑节能材料检验测试送检策划书
2、外窗检测报告
3、建筑物外围护综合传热系统现场检测报告
4、建筑节能分部工程质量验收表
5、建筑节能分项工程质量验收表

山西六建集团有限公司宝佳项目部
二〇〇九年三月八日
