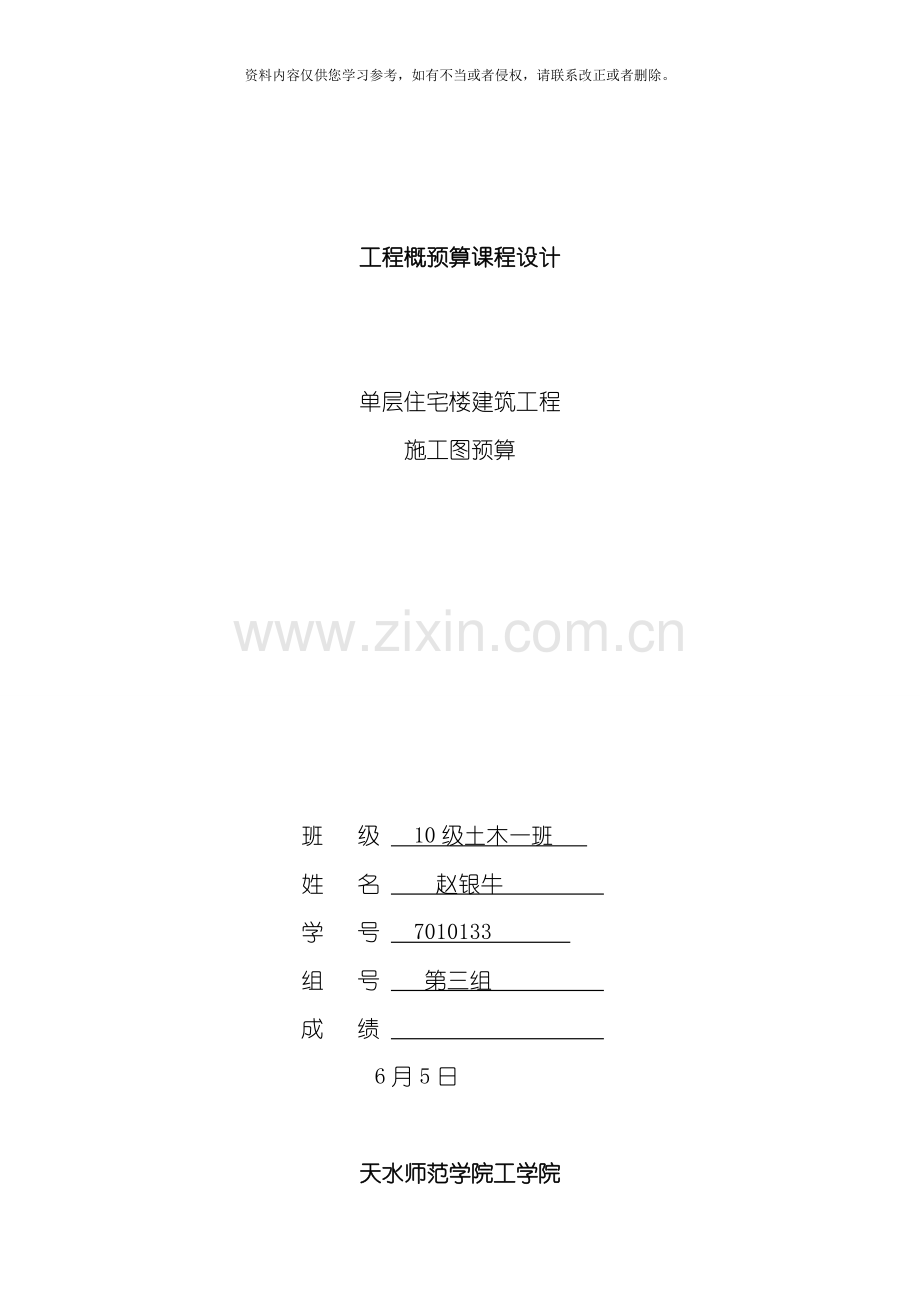

工程概预算课程设计

单层住宅楼建筑工程
施工图预算

班 级 10级土木一班
姓 名 赵银牛
学 号 7010133
组 号 第三组
成 绩
6月5日

天水师范学院工学院

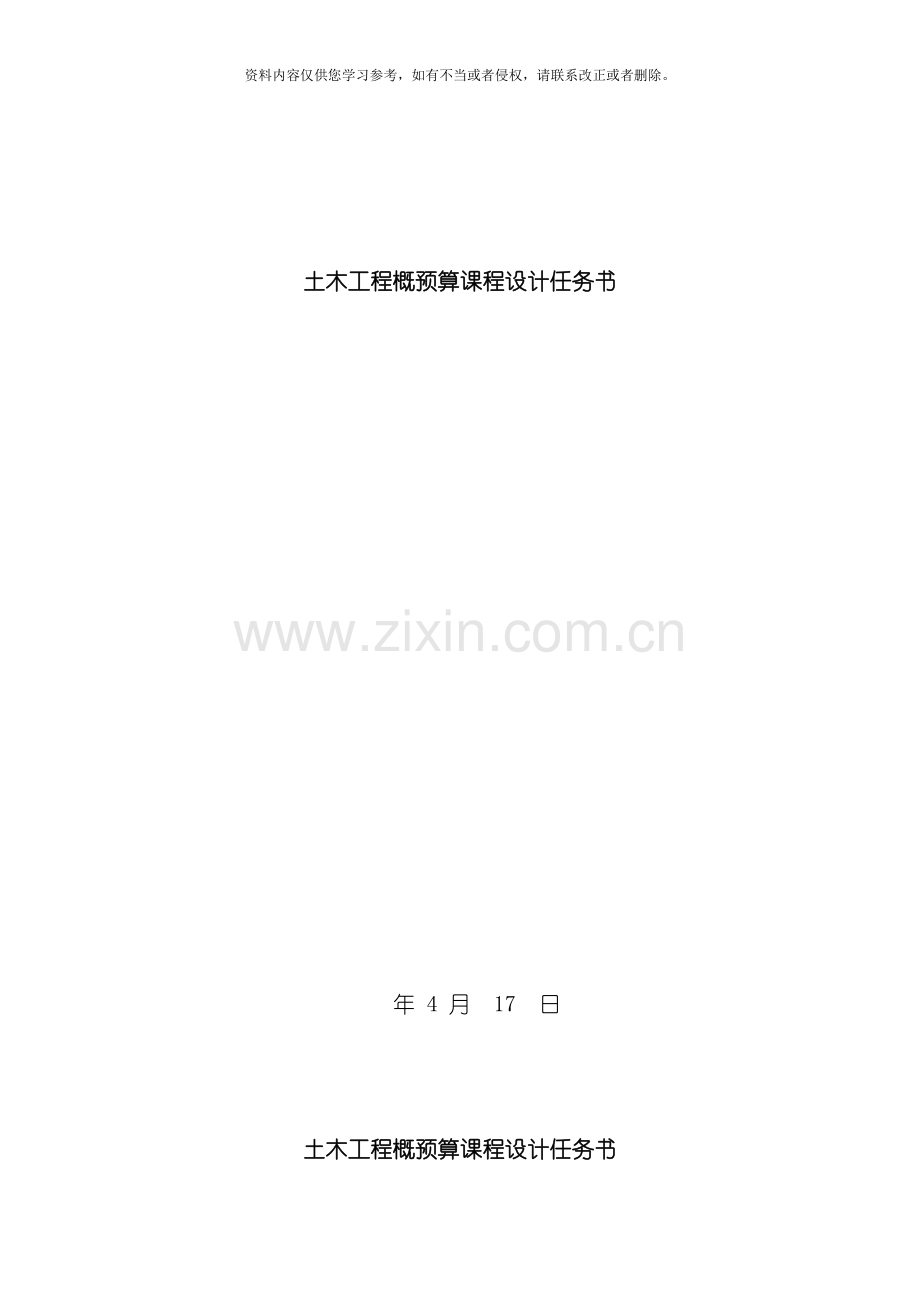

土木工程概预算课程设计任务书

年 4 月 17 日

土木工程概预算课程设计任务书

一、 土木工程概预算课程设计题目:
根据所给施工图纸和甘肃省计价依据完成工程施工图预算。
二、 课程设计主要内容及要求
1、 根据《建设工程工程量清单计价规范》编制分部分项工程量清单计价表;
2、 根据《甘肃省建筑工程预算定额》列出各分部分项工程项目名称、 定额编号、 分项工程量及其相应的预算单价, 编制分部分项工程定额预算表;
3、 根据《甘肃省建筑工程费用构成及计算规则》规定的费用计算程序和措施费参考费率、 利润率、 税率, 以及规费费编制某工程造价汇总表;
4、 根据施工图预算编制过程中的有关需要说明的事项, 编写”**工程施工图预算编制说明”。
5、 计算工程量保留两位小数, 费用计算保留两位小数。
6、 成果答辩。
三、 需提交成果:
用A4纸完成书写或打印, 最后成果按如下顺序装订
1、 封面
2、 目录
3、 施工图预算编制说明
4、 分部分项工程工程量清单计价表
5、 分部分项工程定额预算表
6、 含税总造价计算表
7、 分部分项工程量清单
四、 主要参考资料:
1、 《建设工程工程量清单计价规范》
2、 《甘肃省建筑工程预算定额》( 上、 下册)
3、 《甘肃省建筑工程费用构成及计算规则》
4、 《”甘肃省建筑工程消耗量定额”综合解释》等
五、 设计分组,
每班分三组, 三组分别完成以下三个工程
1、 某单层住宅楼工程
2、 某二层餐厅工程
3、 某办公楼工程
附录1 某单层住宅楼工程
一、 场地及施工条件
1、 本单层住宅建于某市市区。施工中所用材料均可由城市道路直接运进工地。施工用电均可由附近已有的水网、 电网引入。
2、 多孔板、 架空板均由场外混凝土预制构件厂加工制作, 用汽车运入工地安装, 运距为 5 km, 其它零星混凝土预制构件均在现场预制。
3、 基础持力层以上土层为普通土, 地下常水位在基础底面以下。
4、 土方可现场堆放, 余土外运距离为3km。
5、 铝合金门窗为成品安装, 木门窗现场制作, 刷清漆两遍。
二、 建筑及结构设计说明:
1、 基础采用MU10 普通粘土砖, M 5.0 水泥砂浆砌筑; 半砖墙墙基防潮层用 20 厚1:2 水泥砂浆( 加5%防水粉) 铺设; 一砖墙墙基设240 x180 地圈梁一道。
2、 砖墙采用MU10 普通粘土砖, M 5.0 混合砂浆砌筑; 其中所有的砖墙沿墙高每隔 500 设置通长钢筋加固。
3、 门窗过梁采用M7.5 水泥砂浆砌筑的钢筋砖过梁, 配筋为: GL-2 配, GL-3 配, GL-4 配, 过梁钢筋两端按规范设置弯钩, 并伸入墙内250。
4、 圈梁( QL) 为现浇, 搁板( YB) 为现场预制, 材料均为C20混凝土。
5、 屋面预应力多孔板的规格、 配筋以及混凝土含量见下表
板的编号
规格尺寸( 长宽高)
混凝土用量
m³/块
主 筋
钢筋用量
Kg/块
KB35-01

0.222

8.43
KB35-81

0.178

8.43
KB40-01

0.253

11.02
KB40-81

0.202

11.02
6、 屋面以及吊顶构造见附图1.2, 泛水以③轴线为准, 坡度为2%。
7、 室内地坪: L96J002 地25, 面层为全瓷地板砖, 规格为800mm×800mm。
8、 除厕所和厨房外的室内房间均设地砖踢脚: 做法见 L96J002 踢9。
厕所和厨房均设1000高瓷砖墙裙, 做法见L96J002 裙17。
9、 内粉刷:
9.1 内墙面: 乳胶漆墙面, 做法L96J002 内墙9, 面层为乳胶漆3遍;
9.2 天棚: L96J002 棚4, 面层为乳胶漆3遍。
10、 外粉刷:
外墙面: 水刷石墙面, 具体做法见 L96J002 外墙11。
11、 木门窗数量和要求见下表, 做法详见相关图集。油漆颜色: 窗以及外门, 外侧用栗红色, 内侧用乳白色, 内门全部用乳白色。
编 号
门窗名称
数量
宽高
备 注
M-1
门连窗
单扇无亮
1

铝合金平开门
铝合金推拉窗
1

铝合金推拉窗
M-2
有腰单扇门
1

胶合板门
M-3
有亮单扇门
1

门扇高2200,
气窗高400
M-4
无亮单扇门
2

胶合板门
M-5
无亮单扇门
3

胶合板门
C-1
铝合金推拉窗
1

成品安装
C-2
铝合金推拉窗
4

成品安装
C-3
铝合金推拉窗
1

成品安装
C-4
铝合金推拉窗
1

成品安装,
气窗高400
C-5
铝合金平开窗
4

成品安装
12、 屋面排水: PVC落水管, PVC方形落水斗, 铸铁落水口。
13、 屋面架空隔热办规格为 , C20 细石混凝土预制板, 双向配筋, 板四角下部用 M 5.0 水泥砂浆砌三皮 砖跺架空。
14、 室外检查井: 采用 M 5.0 水泥砂浆砌一砖厚方形检查井 一座。
15、 室外污水管采用钢筋混凝土圆管与室内排水管连接, 总长度 10 米。
16、 外门( M-1 & M-2) 、 卧室外门以及储藏室内门, 均安装普通弹子锁。全部外窗( 翻窗除外) 均设置铁栅栏, 做法: 扁钢横挡4道( 开孔) , 钢筋铁栅穿入焊牢。
三、 建筑结构施工图

附图 1-1 建筑平面与立面图

附图 1-2 建筑立面、 剖面与详图

1-3 结构施工图

目录
1、 工程编制说明…………………………………… 1

2、 施工图预算书…………………………………… 2

3、 单层住宅楼工程总造价组成…………………………3

4、 单层住宅楼分部分项工程量清单…………………4

5、 单层住宅楼分部分项工程定额预算表……………6

6 、 单层住宅楼分部分项工程量清单计价表……… 10

工程施工图编制说明
一、 根据所给施工图纸和甘肃省计价依据进行工程施工图预算。
二、 编制依据
1、 根据《建设工程工程量清单计价规范GB50500- 》编制分部分项工程量清单计价表;
2、 根据《建筑工程清单工程量与定额( 计价) 工程量对比表 》\<<甘肃省 预算定额基价>>列出各分部目名称、 定额编号、 分项工程量及其相应的预算单价, 编制分部分项工程定额预算表;
3、 根据《甘肃省建筑工程费用定额》规定的费用计算程序和措施费参考费率、 利润率、 税率, 以及规费费编制某工程造价汇总表;
三、 造价分析:
1. 工程总费用: 119343.65元。
2.本工程属砖混结构。每平方米造价1544.7元, 造价合理。

施工图预算书

工程项目名称: 单层住宅楼工程

建 筑 面 积: 77.26㎡

预 算 造 价: 119343.65 元

建 设 单 位:

编 制 人: 赵银牛

编制日期: .6.5
单层住宅楼工程总造价组成
序号
费 用 项 目 名 称
计 算 程 序
费 额
一
直接工程费
B
100356.25
1
其中
人工费
B1
16907.09
2
机械费
B2
3311.01
3
材料费
B3
80138.15
二
施工技术措施费
C
2137.43
三
施工组织措施费
(4+5+6+7)
4278.16
4
环境保护费
(B1+B2)×1.31%
264.86
6
文明施工费
(B1+B2)×2.1%
424.58
6
安全施工费
(B1+B2)×10.7%
2163.34
7
临时设施费
(B1+B2)×7.05%
1425.38
四
利润
(B1+B2)×15.85%
3204.57
五
规费
【( 一) +( 二) +( 三) +( 四)】×5%
5498.82
六
税金
【( 一) +( 二) +( 三) +( 四)+( 五) 】×3.35%
3868.42
七
工程总造价
【( 一) +( 二) +( 三) +( 四)+( 五) +( 六) 】
119343.65
大写
壹拾壹万玖前叁百肆拾叁元陆角伍分

单层住宅楼分部分项工程量清单

序号
项目编码
分项工程名称
单位
工程量
备注
1
——
建筑面积
㎡
77.26

土方及基础工程
2

人工挖地槽
㎡
42.3

3

平整场地
㎡
182.5

4

基地槽回填土
m3
37.05

5

室内( 地坪) 回填土
m3
13.766

6

室内( 地坪) 原土打底夯
㎡
68.83

7

人力车运输余土( 内运)
m3
8.516

砌筑工程
8

Mu10普通黏土砖
M5混合砂浆砌筑内外墙
m3
16.451

9

M5砂浆砌筑基础
m3
16.761

10

基础防潮层砂浆 20厚
㎡
1.043

11

M5砂浆砌筑垫块
m3
0.777

12
——
小构件
m3
0.36

钢筋工程
13

一砖墙2ф6
Kg
68.287

14

厨房灶台ф4
Kg
1.484

15

门窗过梁ф6
Kg
10.279

16

圈梁ф12 ф6(81.437Kg0
Kg
398.486

17

下圈梁
Kg
91.064

18

YB
Kg
3.435

19

预应力混凝土空心板规格
Kg
184.14

20
——
铁窗栅
Kg
76.812

21

屋面架立隔热板
Kg
416.703

混凝土工程
22

现浇C20钢筋混凝土圈梁
m3
3.146

23

下圈梁
m3
1.329

24

YB
m3
0.058

25

屋面架立隔热板
m3
2.212

26

预应力混凝土空心板
m3
4.443

27

80厚室内地坪混凝土
m3
5.506

28

排水明沟
m3
2.379

29
——
小构件
m3
0.022

30

台阶
m3
12.152

模板工程
31
——
圈梁模板
㎡
58.304

屋面保温防水工程
32

绿砂封顶
㎡
97.512

33

屋面SBS防水层
㎡
97.512

34

水泥砂浆找平
㎡
96.718

35

Ф100PVC落水管
m
27.7

36

PVC方形落水斗
个
8

37

铸铁落水口
个
8

楼地面工程
38

70厚混凝土垫层
㎡
68.83

39

80砂浆地板砖
㎡
68.83

40

台阶
m3
12.152

41

红缸砖地面
㎡
4.312

42

散水面积
㎡
10.757

43
——
小构件
㎡
1.559

44

排水管道
m
10

墙面工程
45

15厚石灰石宵
㎡
184.016

46

3厚纸筋石灰面
㎡
184.016

47

乳胶漆
㎡
184.016

48

室内踢脚瓷砖
㎡
44.84

49

白色水泥斩假石( 忽略嵌条)
㎡
51.623

50

绿豆沙水刷石
㎡
64.57

51

15厚1:3水泥砂浆底
㎡
116.193

天棚工程
52

12厚1:3纸筋石灰砂浆底
㎡
68.83

53

3厚纸筋石灰面
㎡
68.83

54

乳胶漆
㎡
68.83

门窗工程
55
——
窗户玻璃制按
㎡
13.25

56

门板制作和安装
㎡
23.99

57

门窗贴脸
㎡
56.1

油漆工程
58

门窗油漆
㎡
3.49

脚手架工程
59
——
外墙砌筑脚手架
㎡
149.036

60
——
内墙脚手架
㎡
220.806

61
——
内墙和天棚抹灰脚手架
㎡
252.846

建筑工程垂直运输
62
——
电动卷扬机
㎡
68.83

单层住宅楼分部分项工程定额预算表

序号
定额编号
分项工程名称
单位
工程量
基价
人工
机械
1
——
建筑面积
㎡
77.26
单价
合价
单价
合价
单价
合价
土方及基础工程

2
1-19
人工挖地槽
㎡
42.3
6.23
263.53
6.23
263.53

3
1-93
平整场地
㎡
182.5
0.72
131.4
0.72
131.4

4
1-91
强基地槽回填土
m3
37.05
0.72
26.68
0.33
12.23

5
1-92
室内( 地坪) 回填土
m3
13.766
0.72
9,91
0.33
4.54
0.12
1.65
6
1-92
室内( 地坪) 原土打底夯
㎡
68.83
0.72
49.56
0.33
22.71
0.12
8.26
7
1-98
人力车运输余土( 内运)
m3
8.516
6.89
58.68
6.89
58.68

合计
1032.76

539.76

483.09

9.91
砌筑工程

8
3-3
Mu10普通黏土砖
M5混合砂浆砌筑内外墙
m3
16.451
139.45
2294.09
38.02
625.47
2.44
40.14
9
3-1
M5砂浆砌筑基础
m3
16.761
134.82
2259.72
29.56
495.46
2.38
39.89
10
8-99
基础防潮层砂浆 20厚
㎡
1.043
7.35
7.67
2.15
2.24
0.17
0.78
11
3-1
M5砂浆砌筑垫块
m3
0.777
134.82
104.76
29.56
22.97
2.38
1.85
12
3-45-2
小构件
m3
0.36
153.78
55.36
54.24
19.53
1.75
0.63

合计
3815.82

2566.96

1165.6

83.29
钢筋工程

13
4-115
一砖墙2ф6
t
0.002
3931.17
7.86
270.67
0.54
73.81
0.15
14
4-115
厨房灶台ф4
t
0.0007
3931.17
2.75
270.67
0.19
73.81
0.05
15
4-115
门窗过梁ф6
t
0.005
3931.17
19.66
270.67
1.35
73.81
0.37
16
4-115
圈梁ф12 ф6(81.437Kg0
t
0.199
3931.17
782.3
270.67
53.86
73.81
14.69
17
4-115
下圈梁
t
0.046
3931.17
180.83
270.67
1.27
73.81
3.40
18
4-120
YB
t
0.002
3819.17
7.64
224.35
0.45
96.45
0.19
19
4-120
预应力混凝土空心板规格
t
0.092
3819.17
351.36
224.35
20.64
96.45
8.87
20
4-138
铁窗栅
t
0.038
3819.17
145.13
224.35
8.52
96.45
3.67
21
4-120
屋面架立隔热板
t
0.208
3819.17
794.39
224.35
46.66
96.45
20.06

合计
2476.85

2291.92

133.48

51.45
混凝土工程

22
4-17-2
现浇C20钢筋混凝土圈梁
m3
3.146
203.88
641.4
56.55
177.9
6.26
19.69
23
4-14-1
下圈梁
m3
1.329
173.31
230.33
30.38
40.38
6.26
8.32
24
4-85-1
YB
m3
0.058
212.01
12.3
34.61
2
19.78
1.15
25
4-86-2
屋面架立隔热板
m3
2.212
213.76
472.84
34.91
77.22
19.78
43.75
26
4-86-2
预应力混凝土空心板
m3
4.443
213.76
949.74
34.91
155.11
19.78
87.88
27
4-18-2
80厚室内地坪混凝土
m3
5.506
220.06
1211.65
60.29
331.96
9.94
54.73
28
4-30-1
排水明沟
m3
2.379
213.17
507.13
56.65
134.77
9.94
23.65
29

小构件
m3
0.022

30
4-34-2
台阶
m3
12.152
31.28
379.75
7.01
85.19
1.29
15.68

合计
5664.52

4405.14

1004.53

254.85
模板工程

31
1-56
圈梁模板
㎡
58.304
29.66
1729.3
6.28
366.15
0.72
41.98

合计
2137.43

屋面保温防水工程

32
2-5
绿砂封顶
㎡
97.512
16.16
1575.79
9.19
896.14
0.21
20.48
33
7-37
屋面SBS油防水层
㎡
97.512
33.19
3236.42
1.28
124.82

34
4-18-2
水泥砂浆找平
㎡
96.718
220.06
21283.76
60.29
5831.13
9.94
961.38
35
7-93
Ф100PVC落水管
m
27.7
21.16
586.13
4.49
124.37

36
7-88
PVC方形落水斗
个
8

37
7-88
铸铁落水口
个
8

合计
34640.78

26682.1

6976.46

982.22
楼地面工程

38
9-27-3
70厚混凝土垫层
㎡
68.83
170.9
11763.05
27.89
1919.67
10.4
715.83
39
1-9
80砂浆地板砖
㎡
68.83
104.82
7214.76
6.61
454.97
0.15
10.32
40
9-41-1
台阶
m3
12.152
14.17
177.3
6.59
82.45
0.25
3.13
41
1-45
红缸砖地面
㎡
4.312
27.94
120.48
6.07
26.17
0.08
0.34
42
9-35-1
散水面积
㎡
10.757
7.53
81
2.41
25.92
0.17
1.83
43
9-27-3
小构件
㎡
1.559
170.9
266.43
27.89
43.48
10.4
16.21
44

排水管道
m
1个10m

合计
22923.34

19623.02

2552.66

747.66
墙面工程

45
5-226
15厚石灰石宵
㎡
184.016
17.62
3242.36
2.92
537.33

46
2-226
3厚纸筋石灰面
㎡
184.016
17.62
3242.36
2.92
537.33

47
5-205
乳胶漆
㎡
184.016
4.35
800.47
0.52
95.69

48
1-23
室内踢脚瓷砖
㎡
28.388
51.84
1471.63
9.75
276.78
0.02
0.57
49
2-5
白色水泥斩假石( 忽略嵌条)
㎡
51.623
16.16
834.23
9.19
474.42
0.21
10.84
50
2-5
绿豆沙水刷石
㎡
64.57
16.16
1043.45
9.19
593.4
0.21
13.56
51
9-35
15厚1:3水泥砂浆底
㎡
116.193
7.53
874.93
2.41
280.03
0.17
19.75

合计
14349.13

11509.43

2794.98

44.72
天棚工程

52
9-35
12厚1:3纸筋石灰砂浆底
㎡
68.83
7.53
518.85
2.41
165.88
0.17
11.7
53
9-35
3厚纸筋石灰面
㎡
68.83
7.53
518.85
2.41
165.88
0.17
11.7
54
5-205
乳胶漆
㎡
68.83
4.35
299.41
0.52
35.79

合计
1716.36

1337.11

367.55

23.4
门窗工程

55
4-159
窗户玻璃制按
㎡
13.25
429.77
5694.45
34.16
452.62

56
4-158
门板制作和安装
㎡
23.99
54.69
1312.01
4.3
103.16

57
4-202
门窗贴脸
㎡
56.1
7.33
411.21
0.46
25.09

合计
7998.54

7417.67

580.87

油漆工程

58
5-205
门窗油漆
㎡
3.49
4.35
15.18
2.23
7.78

合计
22.96

脚手架工程

59
1-2
外墙砌筑脚手架
㎡
149.036
4.1
661.05
1.4
208.68
0.15
22.36
60
1-8
内墙脚手架
㎡
220.806
0.74
163.4
0.56
123.65
0.06
13.25
61
1-8
内墙和天棚抹灰脚手架
㎡
252.846
0.74
187.11
0.56
141.59
0.06
15.17

合计
1536.26

1011.56

473.92

50.78
建筑工程垂直运输

62
3-1
电动卷扬机
㎡
68.83
14.83
1020.75

14.83
1020.75

合计
2041.5

总计
100356.25

单层住宅楼分部分项工程量清单计价表
序号
分部分项工程
部位与编号
单位
计算公式
计算结果
1
建筑面积

㎡
按外部勒脚以上结果的外围水平面积计算
77.26

底层

(2.35+2.3+1.35+0.24)×(2+1.5+3.5+0.24)+(7+0.24)×4=77.2576㎡

合计77.26㎡

土方及基础工程
2
人工挖地槽

m3
按实挖体积以立方米计算,人工挖基础最大深度按<3米计算
42.3

1米以内
剖面1-1

地槽宽度:考虑混凝土带型基础支模板需要,每边加宽工作面30cm

地槽宽度=地图示宽+两边加宽=0.62+0.3×2=1.22m

地槽深度: 从室外地坪算至槽底的垂直高度

地槽高度=槽底标高—室内外高差=1.0—0.35=0.65m

地槽断面=槽底标高*地槽深度=1.22×0.65=0.793㎡

剖面2-2

地槽宽度=0.49+0.3×2=1.09m

地槽深度=室内高度=0.65m

地槽断面=0.7085=0.7㎡

E轴①-④

地槽体积=地槽断面*地槽长度=( 7+1.22) ×0.793=6.51846=6.5m3

D轴-⑤

地槽体积=0.793×8.72=6.9m3

A轴①-⑤

地槽体积=6.9m3

①③⑤轴A-D

地槽体积*3=( 6—1.22) ×0.793×3=3.8×3=11.4m3

①③④轴D-E

地槽体积*3=( 4—1.22) ×0.793×3=6.6m3

BC轴①-③

地槽体积=( 3.5—1.22) ×0.7×2=3.2m3

②轴A-B

地槽体积=(2.35—0.61—0.545) ×0.7=0.8m3

地槽挖土总体积=42.3m3

3
平整场地

㎡
按外墙外边线每边各加两米后所围成的平面面积
182.5

(2.35+2.3+1.35+0.24+4)×(2+1.5+3.5+0.24+4)+(7+0.24+4)×( 4+2) =182.5376㎡

4
强基地槽回填土

m3
按实际回填土方体积以立方米计算
高=0.65m
37.05
序号
分部分项工程
部位与编号
单位
计算公式
计算结果

基础断面1-1=0.860.1×5+0.24×0.185+0.109=0.276㎡
基础断面2-2=0.211㎡
1-1断面净长=0.7+0.75++0.75+3×( 6—0.24) +( 4—0.24) ×3=30.76m
2-2净长=( 3.5—0.24) ×2+( 2.35—0.06—0.12) =8.69m
基础断面1-1×1-1断面净长+基础断面2-2×2-2净长=10.32m3

地基回填土体积=地槽挖土—( 墙基垫层体积+砖基础体积—室外地坪以上砖基础体积)=42.3—( 10.32—5.07) =37.05m3

5
室内( 地坪) 回填土

m3
按室内主墙间实填土方体积以立方米计算
13.766

地坪厚=混凝土垫层+地板砖=0.07+0.08=0.15m

圈梁面积+防潮面积=30.76×0.24+8.69×0.12=8.43㎡
主墙间净面积=底层建筑面积—防潮层面积—圈梁面积
=77.26—8.43=68.83㎡

回填土厚=高差—地坪厚=0.2m

回填土体积=13.766m3

6
室内( 地坪) 原土打底夯

㎡
主墙间净面积=68.83m3
68.83
7
人力车运输余土( 内运)

m3
缺土体积=挖方—填方=-8.516 m3
8.516
砌筑工程
序号
分部分项工程
部位与编号
单位
计算公式
计算结果
8
Mu10普通黏土砖
M5混合砂浆砌筑内外墙
①—⑤
A—B
所有墙
m3
240墙净长=0.7+0.75++0.75+3×( 6—0.24) +( 4—0.24) ×3=30.76m
120墙净长=( 3.5—0.24) ×2+( 2.35—0.06—0.12) =8.69m
墙高=2.9m
16.451

门窗面积=36.79㎡
门窗所占体积=8.873m3
内墙无圈梁体积=0.891m3
总体积=( 30.76×0.24+8.69×0.12) ×2.9—8.873+0.891=16.451m3

9
M5砂浆砌筑基础
1-1和2-2
m3
砖基曾高0.33m 圈梁面积=0.043㎡
1-1剖面积=0.355㎡-0.043㎡=0.312㎡
2-2剖面积=0.249㎡
总体积=11.761m3
16.761
10
基础防潮层砂浆 20厚

㎡
防潮层面积=1.043㎡
1.043
11
M5砂浆砌筑垫块
( 三皮高)
m3

0.12×0.12×0.18×15×20=0.777m3
0.777
12
小构件
2/1
m3
0.12×0.55×0.6×2=0.079m3
0.36

3/1
m3
(1.64+0.8)×0.84×0.24=0.281m3

合计0.36m3

钢筋工程
序号
分部分项工程
部位与编号
单位
计算公式
计算结果
13
设计用量法

钢筋工程=钢筋设计长度*钢筋理论质量
68.287

( 1) 一砖墙2ф6
隔500
Kg
总长度=( 2.9÷0.5) ×2×30.76=307.6m
质量=0.222×307.6=68.287Kg

14
厨房灶台
1/1
Kg
底面长=0.586m
高=0.234m
宽=0.368m
1.484

2ф4

2( 长+宽) ×2=3.744m

4ф4

( 长+2*宽) ×4=4.144m

5ф4

( 宽+2*高) ×5=4.18m

质量=0.123×12.068=1.484Kg

15
门窗过梁
GL-2
Kg
7.2m
10.279

GL-3

M-417=7.2m
M-412=3.6m
M-401=3.3m
M-312=3.6m

GL-4

M-417=2.3m
M-401=2.2m

总长=46.3m

总质量=0.222×46.3=10.279Kg

16
圈梁( 顶)

Kg

398.486

QL1
QL2
主筋
Kg
中线圈长=35m
内圈长=34.04m
外圈长=35.96m
外圈1=37.344m
外圈2=38.728m
外圈3=40.12m
外圈4=40.28m

总质量=0.888×280.96+0.222×156.472=249.492+34.737=284.229Kg

箍筋
Kg

Ф6＠200
35/0.2+1=176个

总长=147.84m

质量=0.222×147.84=32.82Kg

Ф6@150

35÷0.15+1=235个
长=1.561m
质量=235×0.222×1.561=81.437Kg

17
下圈梁

Kg
主筋4ф12 长=4×35=70m
质量=0.888×70= 62.16Kg
箍筋ф6质量=( 0.24+0.18) ×2×( 30.76÷0.2+1) ×0.222=28.904Kg
91.064
18
YB

Kg
1.6÷0.25+1=7个
3.435

1.6×5×0.222+7×0.6×0.395=3.435Kg

19
预应力混凝土空心板规格

Kg

8.43×11+8.43×3+11.02×6=184.14Kg
184.14
20
铁窗栅

Kg
总质量=76.812Kg
76.812
21
屋面架立隔热板

Kg
块数=77.26÷( 0.495×0.495)=316
每块=0.495÷0.15+1=3根
总质量=3×316×0.495×0.123=416.703Kg
416.703

混凝土工程

序号
分部分项工程
部位与编号
单位
计算公式
计算结果
22
现浇C20钢筋混凝土圈梁

m3
截面面积×长度
0.18×0.24×35=1.512m3
0.12×0.12×( ( 35+35.96) ÷2) =0.511m3
