预应力空心楼板工程施工方案.doc

上传人:精**** 文档编号:9856408 上传时间:2025-04-10 格式:DOC 页数:27 大小:110.04KB
下载 相关 举报

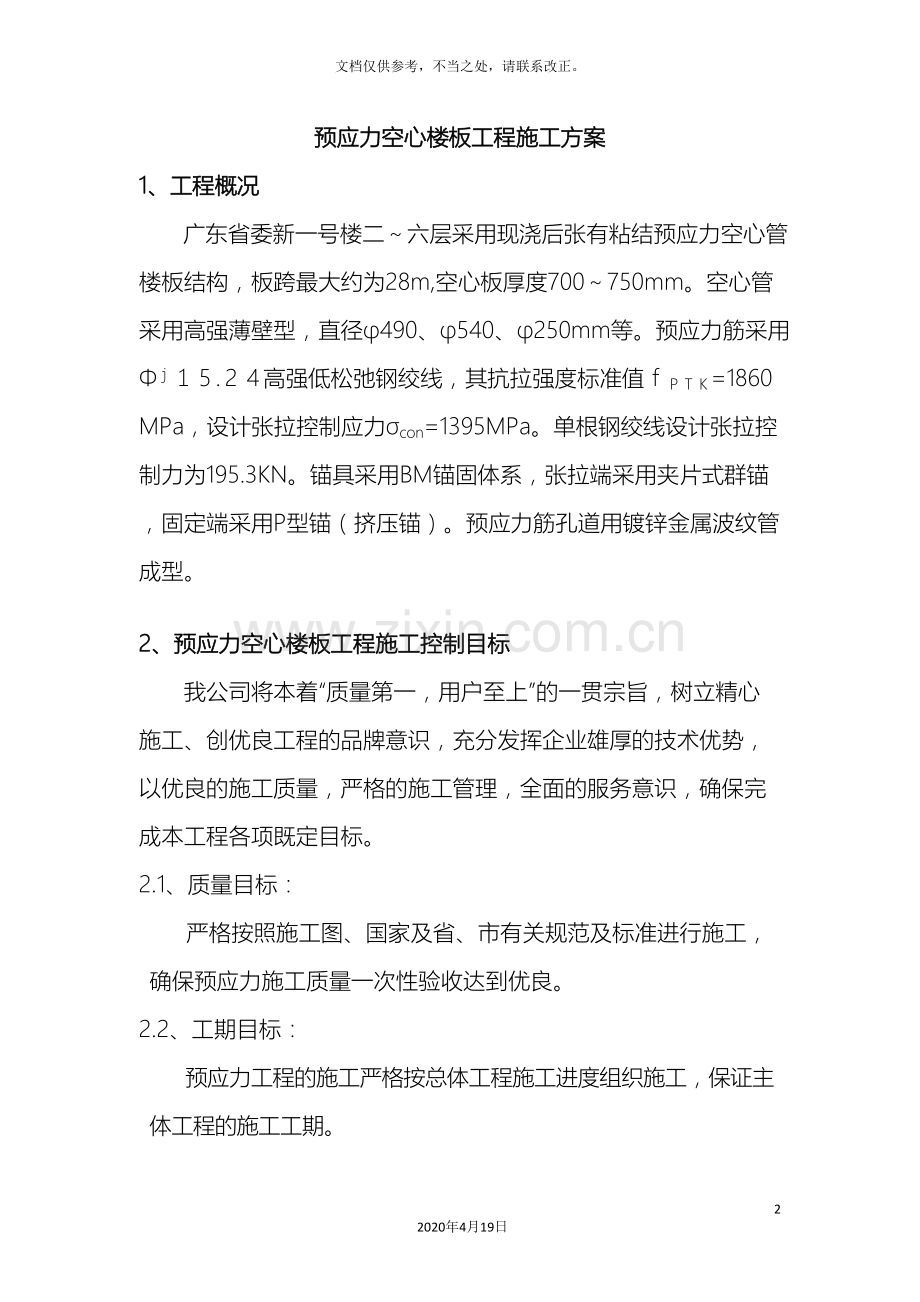

预应力空心楼板工程施工方案.doc_第1页
第1页 / 共27页
预应力空心楼板工程施工方案.doc_第2页
第2页 / 共27页
点击查看更多>>
资源描述
预应力空心楼板工程施工方案 27 2020年4月19日 文档仅供参考,不当之处,请联系改正。 预应力空心楼板工程施工方案 1、工程概况 广东省委新一号楼二~六层采用现浇后张有粘结预应力空心管楼板结构,板跨最大约为28m,空心板厚度700~750mm。空心管采用高强薄壁型,直径φ490、φ540、φ250mm等。预应力筋采用Φj15.24高强低松弛钢绞线,其抗拉强度标准值fPTK=1860MPa,设计张拉控制应力σcon=1395MPa。单根钢绞线设计张拉控制力为195.3KN。锚具采用BM锚固体系,张拉端采用夹片式群锚,固定端采用P型锚(挤压锚)。预应力筋孔道用镀锌金属波纹管成型。 2、预应力空心楼板工程施工控制目标 我公司将本着“质量第一,用户至上”的一贯宗旨,树立精心施工、创优良工程的品牌意识,充分发挥企业雄厚的技术优势,以优良的施工质量,严格的施工管理,全面的服务意识,确保完成本工程各项既定目标。 2.1、质量目标: 严格按照施工图、国家及省、市有关规范及标准进行施工,确保预应力施工质量一次性验收达到优良。 2.2、工期目标: 预应力工程的施工严格按总体工程施工进度组织施工,保证主体工程的施工工期。 2.3、安全目标: 严格遵守各项施工安全管理制度,在施工过程中以预防为主,加强安全教育,将事故消灭在萌芽状态,确保施工中不发生任何安全事故。 2.4、文明施工: 遵守文明施工的各项规定,确保达到公司对文明施工的要求标准。 3、预应力空心楼板工程施工方案编制依据 3.1、施工设计图纸及有关设计变更文件; 3.2、《混凝土结构工程施工及验收规范》(GB50204- ); 3.3、《建筑施工计算手册》 3.4、《后张法预应力砼施工手册》 3.5、《预应力筋用锚具夹具和连接器应用技术规程》(JGJ85-92); 3.6、《预应力混凝土用钢绞线》(GB/T5224-1995); 3.7、《预应力筋用锚具、夹具和连接器》(GB/T14370-93); 3.8、《预应力用液压千斤顶》(JG/T5028-93); 3.9、《预应力用电动油泵》(JG/5029-93); 3.10、《建筑工程施工现场管理规定》; 3.11、总体施工组织设计的相关要求; 4、预应力空心楼板施工注意事项 4.1、预应力空心楼板施工受力分析及支架的拆除 按零高程以上工程施工组织设计,原设计图纸副楼空心板厚度为700mm及650mm,以700mm空心板换算成实心板,厚度约为288mm,原模板设计中满堂红钢管脚手架,支撑排距为800*800mm,现在的施工图纸更改为空心楼板750mm及700mm,以750mm折算实心板,板厚约300mm,模板设计满堂红钢管脚手架支撑排距相应改为700*700mm。按施工组织设计计算,脚手架施工时荷载产生的轴心压力为3KN/㎡,经过计算,满堂红架单根立柱轴心压力总计为8.3KN,设计部门经过核算,认为空心楼板对上部传来的施工总荷载受力没问题。我们采取在Φ48*3.5的钢立柱下面与空心管垂直的方向设置100*50的硬木楞,要求把上部传下来的荷载分散开来,不要对空心板形成集中荷载、造成对楼板的局部冲切力。 设计部门对楼板受力进行了计算,支架的拆除应按下面的顺序进行: ① 15.7m标高楼板张拉完成,20.875m标高楼板浇筑完砼5天后可拆除8.1m楼板下支架。 ② 20.875m标高楼板张拉完成,26.35m标高楼板浇完砼5天后可拆除15.7m楼板下支架。 ③ 26.35m标高楼板张拉完成,31.85m标高楼板浇完砼5天后可拆除20.875m楼板下支架。 4.2、模板的起拱量 模板的起拱为25mm,以板中心为基点。 4.3、后浇板砼的浇注时间 为了防止后浇板与预应力板之间出现裂缝,后浇板砼要等到预应力砼板张拉完成一个月后才浇注。 4.4、板肋及边梁箍筋的摆放 为防止预应力管道与箍筋的相互干扰,在绑扎钢筋时要特别注意箍筋间距的摆放,箍筋摆放时在垂直板肋或边梁方向要摆放均匀,以保证预应力管道沿梁纵向呈直线。 5、施工准备 5.1、工程材料 5.1.1 钢绞线: 本工程预应力钢筋采用低松弛φj15.24钢绞线,其抗拉强度标准值fptk=1860MPa。在预应力工程开始前调运到现场,进场时应具有出厂合格证书并进行外观检查,并抽取样品进行力学性能检验,检验合格后方能使用。 5.1.2 锚具 本工程锚具采用扁锚(BM)系列锚具。所有锚具均为Ⅰ类锚具,其中张拉端采用夹片式群锚,固定端采用挤压锚具。所有进场锚具必须具有出厂合格证书,进场后抽样进行外观检查,并按规定抽取夹片锚及挤压锚进行组装件试验,检验合格后方能使用。 5.1.3 波纹管 本工程预应力孔道采用扁形镀锌金属波纹管成孔,波纹管进场后进行外观及外型尺寸检查,并分类堆放。 5.1.4、高强薄壁管 薄壁管的验收、堆放与吊运: 1、薄壁管的验收 薄壁管的规格、数量与质量,应根据设计文件核定,提前、分批向供货方订货。薄壁管的分段长度,除应符合个体设计平面轴线要求,尽可能减少类型外,尚应以到场后,可用人力搬运、装卸为宜。 薄壁管到场后应进行点验。点验项目包括: ① 批量、规格; ② 本批出厂合格证; ③ 按“高强复合薄壁管进场验收记录”(附录1)要求项目验收。 薄壁管的生产质量标准详参《高强复合薄壁管》(广州房星科技发展有限公司企业标准)。 点验结果以批为单位,在“高强复合薄壁管场验收记录”(见附录1)上记录,并与本批的出厂合格证一并归档保存,作为质量追溯的依据。 2、堆放与吊运 应尽可能避免或减少薄壁管到场后的临时堆放与二次搬运。薄壁管在装卸、搬运、叠堆时应小心轻放,严禁抛郑。 薄壁管的堆放场地应坚实、平整、洁净。未作表面硬化处理的堆场,其基层应坚实,表面应铺垫洁净砂土厚度不少于50mm。 薄壁管应按规格型号分类平卧叠层堆放,沿管段长度两外侧应用木枋垫楔限位,以防其滚滑。叠堆两端头应各留有不少于800mm宽的通道。薄壁管在施工现场的叠放层数应符合下表的规定。薄壁管叠堆后应作储放标识,并应明显警示禁止人员攀爬管堆。 薄壁管现场叠放允许高度 薄壁管径(mm) ≤200 200~300 300~400 >400 容许叠层 ≤8 ≤6 ≤4 3 应采用专门的吊笼(箱)吊运薄壁管,笼(箱)内的容许叠堆高度同上表,且不得高出笼(箱)侧挡板。严禁用缆绳直接绑扎薄壁管进行吊运。 薄壁管应分类吊装,按图排放,减少现场切割。薄壁管被吊至安装楼层后应及时排放,不宜再叠层堆放。 5.2、施工设备 用于本工程的机具设备见下表。设备进场前进行检修并对张拉千斤顶、油压表进行配套标定。 设备名称 型号 数量 备注 千斤顶 YDC24Q 2台 高压油泵 ZB4-50 2台 挤压机 GYJA 1台 灌浆机 1台 切割机 大砂轮机 2台 小砂轮机 2台 电焊机 2台 搅拌机 1台 5.3、人员配置 ① 管理架构: 预应力及空心板项目负责人 技术负责人 材料员 质安员 施工员 下料班 张压 拉浆 班 安装班 ②劳动力配置: 班组 数量 下料制作队 5人 安装队 12人 张拉队、压浆队 4人 6、施工方案 6.1 高强薄壁管安装 薄壁管被吊至安装楼层排放前须对其外观完好情况作逐根检查。对管壁及管端堵头破损不超过下表所规定标准,而有可能漏入混凝土物料者,均需进行封补、填塞,然后方可入模。缺损严重超标者不得使用。 薄壁管破损容许修补标准 薄壁管径DGBF(mm) ≤200 200~300 300~400 >400 容许一 直径方向 ≤DGBF/3 ≤DGBF/4 ≤DGBF/5 ≤DGBF/6 般破损 管长方向 (mm) ≤300 ≤300 ≤300 ≤200 一般破损密度 (处/m) ≤2 ≤2 ≤2 ≤2 容许单处最大径向破损 ≤DGBF/2 ≤DGBF/3 ≤DGBF/3 ≤DGBF/4 安装固定薄壁管施工过程,宜在管顶随铺垫木板作保护。 调整对线,保证薄壁管之间及管与暗梁、墙、柱之间的间距符合设计要求,用砂浆或细石混凝土垫块将管垫至设计标高后,在每段管距两端头约1/4管段长处至少应各有一点作抗浮固定。抗浮固定应根据薄壁管径等条件,在施工组织设计(方案)中作具体计算设定。抗浮固定必须牢固可靠,不得简单利用底层钢筋作抗浮锚定。 薄壁管下的预留水电线管盒应按线预埋。为便于现场敷装时弯曲,可采用PVC材质线管,但PVC线管一般位置应在薄壁管间肋中穿敷。不得在薄壁管正下主,且沿薄壁管纵向轴线敷装PVC线管。沿PVC线管方向,其下应@1200~1500mm用厚度15~20mm的砂浆垫块将其垫起。预埋管交叉点应布置在管间肋处。竖向穿板管宜先预埋套管。 放线排布薄壁管时,如设计未作要求,宜将其与最靠近的梁、墙钢筋的净间距调为50~70mm,与预留孔洞的净间距调为≥50mm。 薄壁管的安装误差容许值详见“高强薄壁管隐蔽验收表”(见附录2)。 薄壁管安装完成后须进行检查验收,合格后方可转序施工。检查的情况应及时、如实确切地记录于上述隐蔽验收表中。该表的整集归档要求与其它隐蔽工程验收记录相同。 现浇混凝土空心楼盖板施工工艺流程 已完成楼盖上测量放线 底模龙骨及支撑安装 安装楼盖底模板,并作自检验收 模板上放线,对薄壁管及预埋水电线管盒等作定位,清扫模板 盒 盒 暗梁钢筋安装,预埋竖向套管 安装底层钢筋及肋中钢筋 预埋板底水电线管盒 排放薄壁管,管间用横向钢筋定位,管段两端抗浮锚定 薄壁管安装隐蔽验收并记录 安装面层钢筋及板面预埋线管,铺设架空马道,清除板底杂物 钢筋隐蔽工程验收并记录 敷设泵送砼管,浇筑混凝土,随浇随修补调正薄壁管、钢筋 养护楼盖混凝土,达到强度要求后拆模 暗梁钢筋下料成型 钢筋下料成型、吊运 暗梁及底层钢筋隐蔽初验 随铺管顶垫板 吊至工作面后作入模前逐根外观检查、修补 薄壁管到场点验并填写点验表 薄壁管订货、加工 6.2 预应力的施工 本工程中的预应力施工工序是在普通钢筋砼施工过程中穿插进行,在支架、模板搭设安装过程中进行下料、固定端挤压,在梁普通钢筋绑扎过程中焊接预应力孔道固定架、安装张拉端锚垫板,梁钢筋完成后,穿入波纹管、钢绞线束;安装固定端锚具、孔道排浆孔。浇注砼完成并达到规定的砼张拉强度后进行预应力筋张拉、压浆、封端等工序。预应力施工工序的施工工期安排及施工工艺如下: 6.2.1 工期安排: 预应力分项工程施工应紧密配合主体工程施工,保证总进度计划的顺利实施。本工程中预应力施工与非预应力施工工序间采用交叉、流水作业,完成每层预应力各工序的施工工期具体安排如下: ①预应力筋下料及固定端锚具制作在支架、模板安装时进行,不另占工期。 ②定位筋、张拉端螺旋筋:与普通钢筋的绑扎交叉、流水进行,在普通钢筋完成后另需0.5天; ③波纹管安装:1.0天; ④穿束(包括预应力筋穿束、固定端型锚固定、波纹管检查修整):2天; ⑤预应力筋张拉: 1.5天; ⑥孔道压浆:1.0天。 为保证土建施工的连续进行、缩短工期,预应力筋的穿束、张拉及灌浆工作可24小时连续作业。 6.2.2 施工工艺流程 支架、梁板模板安装 梁普通钢筋绑扎 扎 预 应 力 筋 放 线 焊预应力筋固定架 安装波纹管、张拉端 预应力筋下料 固 定 端 挤 压 梁预应力筋穿束 安装固定端 安 装 排 气 孔 预应力筋张拉 封 锚 灌 浆 清理张拉端 顶板板钢筋绑扎 隐 蔽 工 程 验 收 浇捣混凝土 养护混凝土至规定强度 注:以上施工流程图中,粗线框内为预应力施工工序。细线框内为非预应力施工工序 6.3、支架的拆除: 支架应按以下顺序拆除:当标高为8.1层、15.7层张拉完成后,拆除8.1层以下的支架;当标高为15.7层、20.875层张拉完成后拆除15.7层以下的支架,并依次类推。 7、预应力空心板施工主要技术措施 7.1 薄壁管安装后的砼浇筑 A) 为保证混凝土的质量并满足施工要求,应严格控制外加剂与粉煤灰的掺量,不宜使用品位在二级以下的粉煤灰,粗集料宜采用人工级配,建议按粒径5~16mm占35%,16~31.5mm占65%设计配合比。混凝土的塌落度宜取14~16cm。施工使用的混凝土配合比必须经过试配,在确定塌落度损失、凝结时间、早期强度发展及设计强度等参数满足施工要求后,方可投放生产使用。 B) 混凝土浇筑过程中,应尽量避免振动棒直接触动波纹管或预应力筋;确保预应力筋锚垫板周围混凝土密实、不漏浆。当预应力筋端部的混凝土质量不好,出现蜂窝时,必须进行处理,必要时凿掉该部分混凝土,重新浇筑后,方可进行预应力张拉。 混凝土浇筑过程中,派出专人进行跟班,以便及时发现问题并作出处理。 C) 泵送混凝土的水平管、转向接头、布料口支座或运送混凝土物料小车的通道,应在薄壁管上架空安装、铺设。禁止将施工机具直接压放在薄壁管上。 D) 浇筑混凝土时,应安排适量的木工与钢筋工,随浇筑作业及时修补、调整薄壁管与钢筋。 E) 混凝土的浇筑,宜沿薄壁管纵轴单向分层进行;不宜沿垂直薄壁管纵轴作多点围合式浇筑。混凝土的塌落度宜取15~18cm,且布料与震捣应同步进行,以保证薄壁管底被充填饱满,无积存气囊、气泡。 F) 为防止薄壁管在浇筑混凝土时因两侧压力不平衡,造成平面位置窜动,可在每根薄壁管两端各用“一”形φ8钢筋卡牢绑扎定位,亦可用木楔在管间作临时定位,以保证管间肋宽准确,但木楔在浇筑混凝土后应及时拔除,不得遗留。 G) 浇筑混凝土空心楼盖时,宜采用小型插入式与平板式震动器协同震捣。不得将震动器直接触压薄壁管进行震捣。 H) 混凝土达到凝结前,应安排专职的抹灰工对楼盖表面用木抹进行压抹,并随即作表面覆盖和浇水养护。 7.2 空心管楼板的养护与拆模 A) 必须严格执行《混凝土结构工程施工及验收规范》(GB50204-92)关于自然养护与拆模时所需强度的规定,项目施工组组织设计或方案必须结合具体条件作明确安排。 B) 在已浇筑的混凝土强度未达到1.2Mpa以前,严禁除养护之外人员在楼盖上踩踏、放线、堆放器材或进行其它施工作业。 鉴于空心楼兽的结构特点,楼盖模板、支撑拆除的时机,除应满足规范要求的阶段强度外,尚须待其混凝土强度达到设计值50%以上时,方可拆除其下一层楼盖的模板与支撑。即在所浇筑的楼盖形成足够的结构强度与刚度之彰,其下至少保持两层完整的模板、支撑。 7.3 预应力筋下料、编束与固定端制作: 预应力筋是整盘供应的,下料时需足够长的场地。预应力筋下料必须采用砂轮切割机切割,不得烧焊切断。下料后按不同长度预应力筋分别编号排放。固定端的锚具锚固用专用挤压机及配套挤压模挤压制作。预应力筋下料完成后,及时检查其数量、尺寸情况。此步工作能够与普通钢筋绑扎同步进行,不影响工期。 预应力筋定位: 预应力筋在梁中均为抛物线线布置,采用φ8钢筋沿纵向每米设一道定位筋,所有固定架应牢固地点焊在梁箍筋上,确保预应力筋准确定位。定位点标注在梁筋或梁侧模上。 固定架焊接完毕,施工员、质安员应分别进行检查,发现有尺寸不符合要求及焊接质量不好的,及时进行整改,并填写预应力筋曲线定位自检记录。 7.4 波纹管安装: 固定架焊接完成后,波纹管连接处采用大一号同型管搭接,搭接两端用密封胶封裹;固定端口处波纹管应用快凝砂浆封堵密实;在波纹管安装过程中应尽量避免重复弯曲,以防管壁开裂,同时应防止电焊烧坏管壁;安装完成后,应检查其位置、曲线线形是否符合设计要求,固定是否牢靠,接头是否完好,管壁有无破损。 从梁上看,波纹管应平坦顺直;从梁侧看,波纹管曲线应平滑连续。 7.5 预应力筋穿束: 波纹管安装完成后即将编好束的预应力筋依次穿入到波纹管中。预应力筋在梁中应保持顺直,不应相互扭绞。 预应力筋铺设好后砼浇注前,严禁施工人员踩踏预应力筋。 7.6 安装螺旋筋与锚垫板: 张拉端锚垫板应严格按照设计位置及角度安装,固定端的挤压锚应紧贴承压板。 7.7 灌浆孔(排气孔)的设置: 在波纹管每跨最高及最低处均设置排气孔。为防止水泥浆进入塑料管中,应用封口胶将管口封牢,灌浆时再将其拆开。 7.8 隐蔽工程验收: 验收前进行一次自检,质检员检查预应力筋的安装质量,发现不符合规范规程及设计图纸要求的,及时进行整改。 自检的内容有: 预应力筋数量、定位是否符合图纸要求; 产品有否保护好,是否受到破坏; 波纹管及预应力筋外套管有否损坏; 其它工作是否遗漏。 在自检合格的前提下,请有关单位进行隐蔽工程验收,该项工作可与普通钢筋筋验收一起进行。 7.9 清理锚垫板: 在混凝土浇完2天并拆除端模后即进行张拉端锚垫板周围的清理,清理时注意不要破坏混凝土。 7.10 预应力张拉: ①张拉前提条件 预应力筋张拉前,检验与结构构件同龄期同养护条件的混凝土试块强度,当梁混凝土强度达到设计要求的张拉强度后方可进行预应力张拉。 ②预应力筋张拉 张拉步骤如下: 在张拉端安装锚环、夹片。两片式夹片需同时推进到锚环里。 装上千斤顶,开动油泵,对预应力筋进行张拉。当张拉应力达到0.1σcon时停止加荷,读取初始读数;张拉应力继续增大至设计张拉力设计张拉控制应力时,记录伸长值,锚固并退出千斤顶。张拉时采用以张拉应力控制为主、张拉伸长量校核的双控方法,实际张拉伸长值与理论计算伸长值之差应在±6%之内,当超出这一范围时应查明原因,进行处理。 ③预应力筋张拉验收 预应力筋张拉时,必须如实填写“预应力筋张拉原始记录表”。 张拉完毕,根据“预应力筋张拉原始记录”整理出“预应力筋张拉伸长值整理表”,作为预应力施工技术资料的一部分。 7.11预应力筋孔道灌浆: ①用细石砂浆封住锚环与夹片间的空隙。 ②水泥浆的搅拌: 据设计要求,采用525号的普通硅酸盐水泥,按水灰比0.4-0.43左右进行搅拌,水泥浆中掺加高效减水剂。灌浆过程中,水泥浆的搅拌应不间断;当灌浆过程短暂停顿时,应让水泥浆在搅拌机和灌浆机内循环流动。 ③孔道灌浆: 灌浆前应用水清洗孔道,检查排气孔是否正常。灌浆时从近至远逐个检查出浆孔,出浓浆后逐一封闭,待最后一个出浆孔出浓浆后封闭出浆孔,继续加压至0.5~0.6MPa。灌浆完成后应立即清洗全部灌浆机械及打扫现场,使其洁净。灌浆12小时后撤除出气孔道的管道和孔塞,拔不出者一律切除铲平。 7.12 封闭张拉端部: 完成上述工序后应进行封锚,封锚前用小砂轮机切除张拉端多余的预应力筋。按设计要求用与梁体同标号的混凝土封锚。封闭后混凝土平齐梁或楼板侧表面。用混凝土封闭张拉端部时,必须加强插捣,保证其密实性。 8、工期保证措施 本工程为了确保本工程预应力施工顺利按期完成,特提出以下确保工期的措施: ①合理组织预应力材料进场,确保工地有足够的材料储备; ②合理组织预应力施工设备的进场,确保本施工方案中提出的施工设备固定在本工地使用; ③预应力施工开始前组织监理、土建、设计及预应力分包单位进行沟通及技术交底,了解各方的技术要求。 ④组织木工班、钢筋班、水电安装班、电工班及塔吊班的班组长与预应力施工单位的班组长开会进行沟通,使各班组了解各自的职责。 ⑤对预应力施工各班组进行内部合理分工。 ⑥保持预应力施工人员的稳定。 ⑦做好预应力施工前的前期技术准备工作,减少预应力穿束及张拉时间。 ⑧如条件允许,可进行24小时轮班施工。 9、施工质量保证措施 9.1 原材料及仪器设备控制 9.1.1 空心管、钢绞线、锚具 空心管、钢绞线、锚具采购 禁止进场 有出厂质量合格证 否 按批次抽样检验 双倍抽样复检 退货 检验合格 否 不合格 能够使用 合格 9.1.2 仪器、设备质量保证措施 仪器设备室购置,维修,检定 不合格,维修或退货 检 定 千斤顶、油压表是否新购置、维修 是 否 否 是否在检定期内 是 可 以 使 用 合 格 9.2、施工管理措施 (1)、施工准备阶段质量控制:a.组织所有工程施工人员学习设计图纸和相关技术规范,进行技术交底、质量、安全教育与培训。b.检查进场施工机械是否符合要求,保证施工过程的顺利、持续进行。c.保证施工队伍的相对稳定。 (2)、施工过程质量控制:a.加强施工工艺管理,施工要按照正确的流程和工艺进行,防止偷工减料与野蛮施工。b.控制施工过程中的每一道工序,把质量事故消灭在萌芽状态,发现质量问题立即补救,不留后患。c.重视每个工序的施工,加强对重点工序的检查。对于预应力筋固定架安装高度、波纹管是否有破损等关键部位,质检员必须着重检查,把好质量关。 (3)、施工后的产品质量保护 施工过程中既不损坏自己和别人已经完成的产品,也要防止她人损坏自己的产品。经过协调会议或在现场与别的工种进行相互沟通,增加认识,减少对产品的破坏。 (4)、工程质量检查 实行三级检查制度: 第一级即班组自检,随时更正。 第二级即施工员全面检查上一道工序的工程质量,符合要求和标准后再进行下一道工序的施工。 第三级即质检员全面检查和对关键部位进行技术复核,并将每天的检查结果记录在施工日志中存档。 10、预应力空心板施工与主体结构施工的配合 10.1 每个施工区梁钢筋的绑扎应逐条完成,以便预应力施工能进行各工序的流水作业施工。 10.2 本工程因节点钢筋较密,浇筑混凝土时,应加强张拉端及固定端的振捣,避免出现蜂窝。 10.3 浇筑混凝土时严禁用振动器冲击波纹管。 10.4 为防止出现收缩裂缝,混凝土浇注完成后,应加强砼张拉前的早期养护工作。 10.5及时封堵预应力张拉端部混凝土。在封锚前应充分凿毛,以便新旧砼能良好结合,避免出现收缩裂缝。 10.6应多做几组砼试块,以便能及时确定砼强度是否达到张拉要求。 11、安全文明施工措施 11.1、安全施工措施 施工过程中,我们坚持“预防为主、安全第一”的指导思想,全力做好以下工作,确保本工程的安全顺利进行: (1)制订全面的安全管理条例及奖惩制度。 (2)进场前,对全体施工人员进行安全交底;进场后,则要将具体施工要求交代清楚。 (3)各班组确定安全责任人。 (4)张拉时,千斤顶行程方向方严禁站人、张拉人员严格按操作规程施张。 (5)高空作业及上下交叉施工作业严防坠物伤人。 (6)严禁穿拖鞋上班,进入现场必须戴安全帽,高空临边作业必须带安全带。 (7)加强防火教育,杜绝火灾隐患。 (8)无电工证者不得自行接电。 (9)所有电箱均装上漏电保护开关。 (10)烧焊工人要时刻提高警惕,严格按照动火作业要求操作,烧焊作业时要有消防器材在身边候用。 (11)定期进行安全检查。 11.2、文明施工措施 (1)施工人员必须遵记守法,遵守现场施工管理条例及各项规章制度。 (2)材料按规定场地整齐堆放,下料场地用完后及时清理干净。 (3)爱护施工设备,损坏照价赔偿。 (4)教育施工人员养成良好的卫生习惯,不准随地乱扔垃圾、杂物,搞好寝室清洁卫生。 (5)礼貌待人,文明用语。 (6)不准在工地赌博。 12、预应力空心板工程竣工资料 主要包括以下部分: (1) 薄壁空心管出厂合格证 (2) 薄壁空心管检验报告 (3) 薄壁空心管新技术新材料推广证书 (4) 薄壁空心管进场验收记录 (5) 薄壁空心管隐蔽验收表 (6) 预应力分项工程施工方案和监理工程师的审查批准意见; (7) 预应力主要材料出厂合格证(包括预应力筋、锚具); (8) 预应力筋进场有见证抽检力学性能检验报告; (9) 预应力筋—挤压锚组装件有见证抽检静载锚固性能检验报告; (10) 张拉设备标定证书; (11) 隐蔽工程验收记录; (12) 预应力筋张拉记录; (13) 预应力筋孔道灌浆记录。 (14) 有关的设计变更及现场协商记录。 目 录 1、 工程概况…………………………………………….…….….... 1 2、 预应力空心楼板工程施工控制目标…………….……..…….... 1 3、 预应力空心楼板工程施工方案编制依据…………….……...... 1 4、 预应力空心楼板施工注意事项…………….………………...... 2 5、 施工准备……………………………………………………..…. 3 6、 施工方法…………………………………………………..……. 6 7、 预应力空心板施工主要技术措施…………………….…….…. 10 8、 工期保证措施…………………………………………….…….. 14 9、 施工质量保证措施………………………………………….….. 14 10、 预应力空心楼板施工与主体结构施工的配合………….…….. 16 11、 安全文明施工措施………………………………………….….. 16 12、 预应力空心板工程竣工资料…………………….…………..… 17 13、 预应力施工放样图 …………………………….…………..… 17
