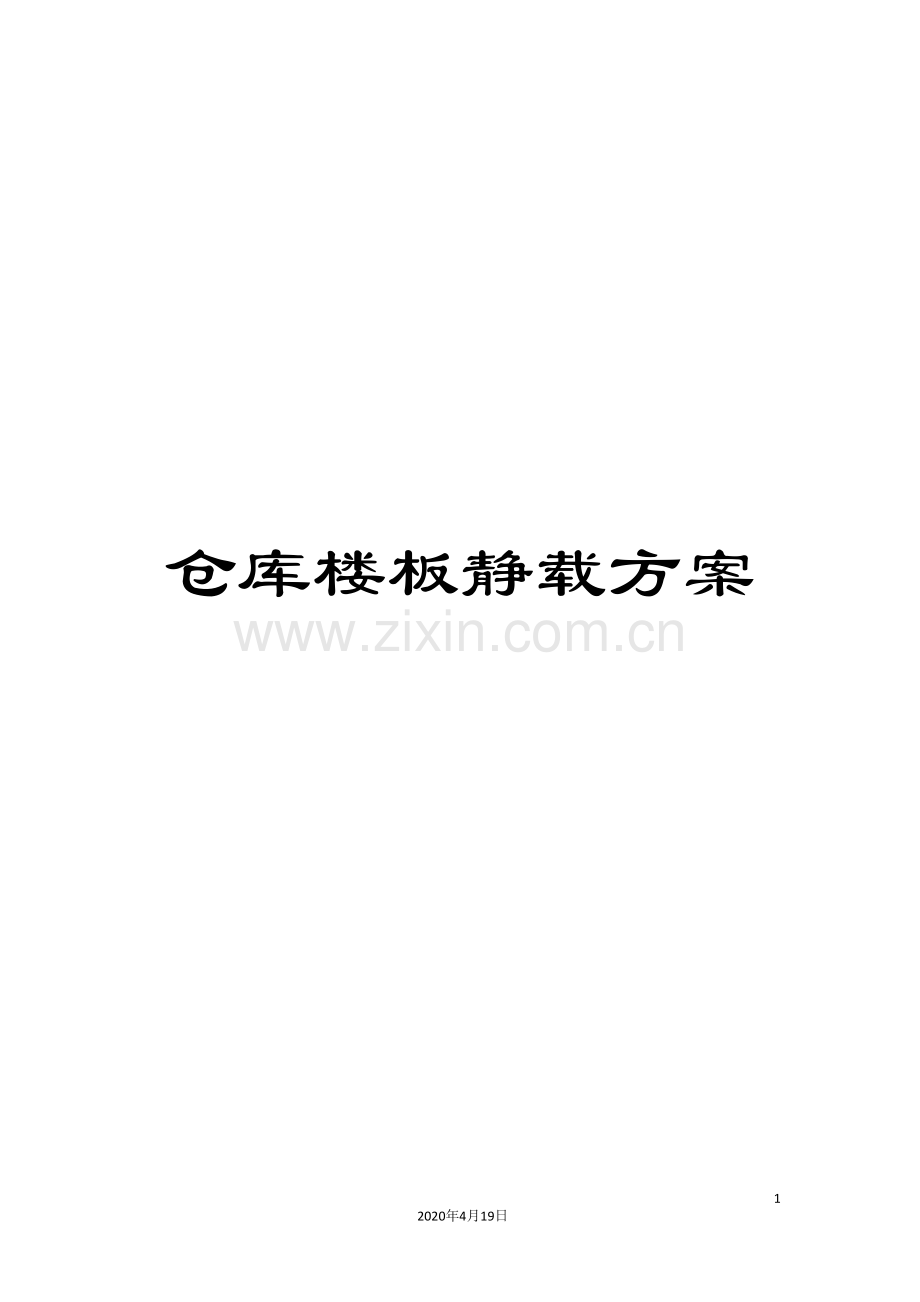

仓库楼板静载方案

8
2020年4月19日
文档仅供参考

楼板静载荷试验方案

工程名称： 3#仓库

编制： 校对：
审核： 审定：
日期： 二OXX年X月XX日

XXXXXXX房屋鉴定有限公司
一、工程概况
佛山亚联糖厂有限公司3#仓库，建造年代不详，为一栋单层厂房建筑物，建筑面积约3700㎡。现业主要求使用荷载为20kN/m2，为了解房屋的安全现状，受佛山亚联糖厂有限公司委托，经过对厂房二层结构钢筋混凝土楼板进行结构检测和静力荷载试验，检验二层楼板结构承载力是否满足使用要求。我司根据现场初步勘查及甲方要求出具房屋安全鉴定方案。

二、检测、试验依据
1、《建筑结构检测技术标准》GB/T 50344－ ；
2、《钻芯法检测混凝土抗压强度技术规程》CECS03： ；
3、《混凝土中钢筋检测技术规程》JGJ/T 152- ；
4、《建筑结构荷载规范》GB 50009－ ；
5、《混凝土结构试验方法标准》GB 50152－ ；
6、厂房原设计文件、施工质量保证资料。

三、检测、试验设备
（一）、资料调查
1、图纸资料调查：包括建筑与结构施工图、施工变更记录、竣工图、竣工质检及验收文件等，了解原设计意图、要求和技术背景；
2、建筑物历史调查：包括建筑物的原始施工、竣工日期，使用过程中的修缮、改造、扩建情况，用途变更、使用条件改变及受灾情况等；
3、调查建筑物的使用条件和内、外环境状况（荷载历史）。
（二）、结构调查、检测内容
1、抽芯法检测混凝土抗压强度，抽取3个梁构件；
2、梁板钢筋配置及钢筋保护层厚度检测，抽取6个梁板构件；
3、梁板截面尺寸检测，抽取10个梁板构件；
（三）、二层楼板承载力检测试验方案
1、检测目的
本次楼板载荷试验的目的是，根据现行的标准、规范和规程，对二层梁板结构实体检测后，在二层楼板选取一处进行载荷试验，经过对现场检测的数据分析，判断其承载力是否满足委托方的使用要求。
2、试验结构构件及测点布置
根据楼板荷载的使用部位和结构布置情况，选取具有代表性的区域楼板进行载荷试验，对梁板区域的挠度、应变、裂缝等进行检测监测。根据现场实际堆载情况和结构平面布置，梁板共布置挠度、应变、裂缝观测点。
3、加载设备 、材料
根据现场情况和荷载大小，荷重采用堆砂，堆砂面积为12×10=120 平方米，楼板堆荷重量2.8吨/m2（堆砂高度约1.5米），
4、量测仪器装置
TST3821E无线静态应变测试分析系统、工具式表面应变传感器、导线、百分表、裂缝宽度测试仪等。
5、试验荷载和加载方法
（1）、使用堆砂方式模拟均布活荷载，由于二层楼板设计活荷为20kN/m2，根据《建筑结构荷载规范》GB 50009- 中3.2荷载组合及业主要求，加荷限值拟为20×1.4=28kN/m2。
（2）、试验前在试验区间的楼板面上，试验时按每级施加荷载量所需的砂重量（高度），用人工均匀搬放在试验区间内。
（3）、本次试验采取分级加载方式，共分五级加荷和卸荷，按委托方确定试验方案的荷载P的20%、40%、60%、80%、100%进行加载，每级荷载加载的时间间隔为15分钟，待结构变形稳定后测量布置测点的变形值或应变值，并检查混凝土构件是否开裂，然后进行下一级加载。达到检验荷载后应持荷至少2小时，每隔15min读一次变形值，直至变形值在15min内不再明显增加为止，然后分级卸载，在每一及荷载和卸载全部完成后读取变形值。
6、试验量测内容
每级加载后量测楼板及梁砼的应变、结构挠度变形值及裂缝最大宽度值。
7、试验结果整理
根据数据记录，整理成表格并绘制荷载-应变曲线、荷载-挠度曲线等。
8、根据试验结果和相关规范进行计算分析，确定楼板的承载力。

四、技术成果
技术成果主要以检测报告的形式体现，我单位将提供检测报告一式四份，报告内容包括本方案中各项目结果，且结论中将对楼板承载力作出明确判断。

五、技术要求
1、检测前，委托方必须协调相关单位提供检测所需用图纸和其它技术资料。
2、钻芯检测应该选取结构受力较小且具有代表性的部位，以减少钻芯检测对结构受力的影响。
3、钻芯时应避开主筋、预埋件和管线的位置，并尽量避开其它钢筋，且便于钻芯机安放与操作的部位。
4、钻芯后的钻孔由委托单位组织及时进行修补，以保证结构的工作性能。一般采用树脂类或微膨胀水泥类的细骨料混凝土（比原设计强度提高一个强度等级）进行修补。

六、服务质量措施
1、检测单位必须保证整个检测过程的公平、公正性，并确保检测结果的准确性。
2、从事本工程检测的操作人员在检测过程中必须严格按照相关标准规范的规定执行。
3、所有用于本工程或拟用于本工程的设备均具有计量合格证，并在有限期内使用。对设备的使用、调校必须依据标准的规定并做好存档记录。当天检测作业完毕后如校准发现仪器偏离超出标准允许范围，必须使用正常的仪器对当天的检测作业全数重检。
4、对在作业中有超出常规要求的情况，必须及时汇报项目负责人，并由项目负责人主持制定可行性作业措施。

七、安全保证措施
1．进入工地现场时，严格遵守委托单位的各项安全规章制度。必须按要求安全帽佩戴安全帽。同时要由委托单位派专人带路、陪同，并按指定道路行走，不从危险地区通行，不伤害她人，不被她人伤害，保证检测人员能安全到达操作平台。
2．委托方需搭好安全操作平台或采用云梯，不得冒险作业，注意确保安全。
3．严禁酒后作业。
4．身体不适者，严禁带病作业。
5．作业人员严禁在施工现场非吸烟区内吸烟。
6．如需用电时，必须由委托单位派专门的电工配合接驳电线，不得自行接驳，防止触电事故发生，现场无电源时委托方需提供发电机。
7．对不符合安全作业条件的情况，检测人员必须拒绝进行作业。

八、检测工作计划及时间表
1、资料收集、现场准备：一天
2、现场检测：2天
3、室内工作：十天（检测试验、数据分析、检测报告编写等）
在现场具备检测条件后，十三天，我单位可提供正式检测报告。

九、委托方需提供的条件及服务
（1）委托方按我公司要求，委派有关人员在工程现场配合协助检测工作；做好与管理处、上、下层用户的协调沟通工作；
（2）委托方按照方案准备检测的可操作面；免费提供并准备好试验用砂120m3及检测用电，委派有关人员及杂工进行堆载和卸载；
（3）提供与检测相关的必要技术资料，如工程图纸、缺陷位置、施工记录等；
（4）委托方应提供检测人员的休息场所和设备堆放场所，如需夜间检测操作需提供照明设施；
（5）委托方委派的有关人员及杂工的人身安全由甲方负责；
（6）委托方提供安全操作平台，并负责对检测破损的部位进行修复。

XXXX房屋鉴定有限公司
二〇XX年X月XX日
