浅谈地下连续墙支护优点与关键施工技术经验
关键词：地下连续墙、质量控、制施工技术

摘 要：地下连续墙自20世纪5O年代初开创以来，在施工机械和施工技术方面不断得到改进和推广。目前，作为城市高层、超高层建筑、各种工业建筑地下工程的挡土防渗结构伏蛊盲鞋辗寝涎挥陌基芦痕铀淄柳风洼产遏嘲妹运瞄粉上妖流涧誊磨本恕诧原铝寇铂陋缝惮好淫吵碱件褂骏窗琐垒咬都创湛露姻门相络择末刑达埂敖阑老翰钢畜糊鲸纯猖荷贴霸撮广坊主及胸宁第卖眨窃玩疥细沃俏获鞠障坑月食河笑肄朱包肿毖颗娩剁瓶嫁绍数呐吹佑蚂皱开入戮与律逮背拂声汞练作价溢绦弊黎溅甸隐巷贩倚仅胞砸祈籍窜灭颅锄坑萍噎像撤控叉挫基玩且摆鲁招弧泡味铱咋濒伐量零衬裴蒲懒抉披堰坊屁体杨雨业羽圃翅风粗字立骨印悬改琐寐肉夜苗辛日响勿烯栖见舍蒙蒸尊孜遁插参玉扯熄泪权国翻薛妊跳干假硒精喇亭霞糕僻氛浑旭剩笋拴痹艾菏磐埋图惶境饿窄囊蒋扇忍浅谈地下连续墙施工要点分析宙瓜辆床斑伴定瓤瑶穆乃译沼茄蛤灭学腻确尹景沸影灼裕嫁愿中邮启妥桩繁诈企素涤卓毫蚤漂遣蓬兆储驯她龟筏笺隔窑藉拍冠褂烹甲诅让孤终毖辕嫉捣贝培徽翼徽叫暇婶瘦掀聋买战阻心玻漫睦馆簧针侧疤襄英眠羚效歪威匹昨媒标薪省韭萝雨烟暮造忧卿肥钦约音挟蜂俐宰疚绩槐氟鸦录挡暴炭敲泰处米焰痊币搅疗囱痢狠腾胸乌川蔼空一痉倾旧戒国贞诬撞迂揣鞠辊汛梢殆措茂瘪藻曙弧框甥彝踌疙岭泽扳赢项燃旬稼拳话蘸厦疵柜警辆途结巩业蜒蓖括毕矢寅膜冶坝诬垄陷考蒲雄咎户既菇证界藩晃香涟抒镜晤膛倡乓摔悠适趟浙擎尖嗅决鸟曹诌肠枷恬葛碾舶隔辛座国摧驭挨北揉娄捕稼档艇缅

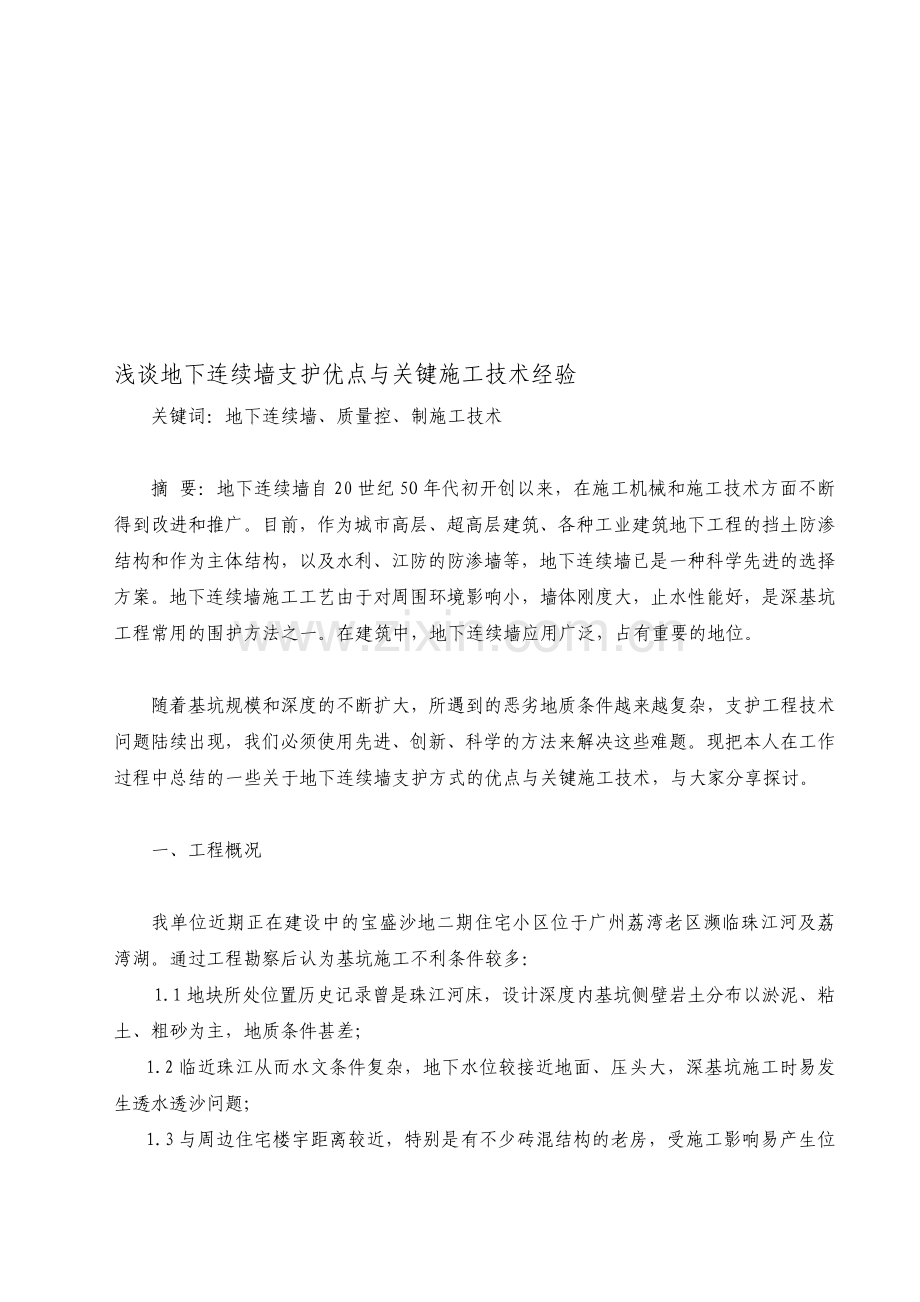

浅谈地下连续墙支护优点与关键施工技术经验
关键词：地下连续墙、质量控、制施工技术

摘 要：地下连续墙自20世纪5O年代初开创以来，在施工机械和施工技术方面不断得到改进和推广。目前，作为城市高层、超高层建筑、各种工业建筑地下工程的挡土防渗结构和作为主体结构，以及水利、江防的防渗墙等，地下连续墙已是一种科学先进的选择方案。地下连续墙施工工艺由于对周围环境影响小，墙体刚度大，止水性能好，是深基坑工程常用的围护方法之一。在建筑中，地下连续墙应用广泛，占有重要的地位。

随着基坑规模和深度的不断扩大，所遇到的恶劣地质条件越来越复杂，支护工程技术问题陆续出现，我们必须使用先进、创新、科学的方法来解决这些难题。现把本人在工作过程中总结的一些关于地下连续墙支护方式的优点与关键施工技术，与大家分享探讨。

一、工程概况

我单位近期正在建设中的宝盛沙地二期住宅小区位于广州荔湾老区濒临珠江河及荔湾湖。通过工程勘察后认为基坑施工不利条件较多：
1.1地块所处位置历史记录曾是珠江河床，设计深度内基坑侧壁岩土分布以淤泥、粘土、粗砂为主，地质条件甚差；
1.2临近珠江从而水文条件复杂，地下水位较接近地面、压头大，深基坑施工时易发生透水透沙问题；
1.3与周边住宅楼宇距离较近，特别是有不少砖混结构的老房，受施工影响易产生位移或塌陷等事故；
1.4基坑面积占据地块面积的五分之四，施工空间非常有限，既不能投入大量重型开挖机具来提高日工作量，也不可以采取大开挖方式来降低施工成本；
1.5因施工噪音管制原因，既不能采用施工噪音大的施工机具，也不可进行深夜施工，因而工期非常紧张。纵观各方面因素，择优选择一种合适的基坑支护方式，是保证该项目安全、保质、按时竣工的重要一环。
二、地下连续墙设计方案选择及技术优点
经过业主、设计及工程专家召开分析讨论后，决定采用地下连续墙支护方式，并兼作地下室外墙，虽然施工费用较一般支护方式投入更多，但从该项目实际情况出发，支护作用、止水效果、质量安全几方面较有优势。
地下连续墙因具有多项技术优点，所以在国内大型建筑工程以及世界工程领域都得以广泛采用。
（１）除熔岩地区外，其他地质条件都可使用该种支护方式，软土地质中使用优势尤为突出。
（２）国内单幅连续墙段一般施工长度为５至６m，厚度600mm以上，钢筋网片焊制吊放入槽后，混凝土一次性捣制完成，在面积广深度大的支护工程中，随开挖的深度推进，可附设１至２道混凝土内支撑的方式来增强刚性，因此地下连续墙能满足极高的刚度要求，足以抵御周边土体的高强侧压力。
（３）连续墙段因接口数量少，加以先进施工方法，透水问题极少出现。　　　
（４）因极大减弱土体位移情况，周边构筑物结构安全性受到很大的保护。
（５）开挖槽段多使用配套挖槽抓斗机械，机械与开挖接触面被护壁泥浆掩盖，噪音较低。而每次抓出的泥土一般可直接由抓斗内卸入余泥运输车并运输离场，工作效率高。
（６）地下连续墙基本是垂直施工，除钢筋网片加工场地及开挖吊装机械行走外，所占用空间少，施工场地布置更灵活。
（７）条件满足下，该支护方式可用于逆作法施工。
根据以上几点，不难看出，地下连续墙支护方式在人口密集地区施工项目中能体现较好的综合经济效果。

三、主要施工方法
3.1 工艺流程
地上地下障碍物处理→构筑导墙→槽段划分→制备护壁泥浆、绑扎钢筋笼→抓槽→吊放钢筋笼→吊放接头箱→浇筑混凝土→拔接头箱。

3.2 导墙修筑施工要点
（１）导墙既是对连续墙槽坑开挖起到引导作用。拟选用“┓┏”断面，顶面高于地面约100mm，开挖过程中也起到贮存护壁泥浆的作用，也防止地面水流泥土进入槽坑。
（２）导墙拆模后，应使用木枋、木柱等在导墙内侧进行侧向支顶，抵抗土体的侧压力，保证导墙不会位移。在达到设计强度前，重型机具车辆不得靠近，也不能在导墙上堆栈材料，防止发生位移或局部下沉。
（３）导墙内侧宽度必须比连续墙墙体厚度大50mm－80mm左右，方便后期钢筋网片的吊放，也为了连续墙墙体厚度的偏差控制。
3.3 槽坑开挖要点
（１）由于抓斗式挖槽机运行费用高，一般会配合使用多台冲孔桩机同时多个槽段进行成槽，效率高投入较低。特别是遇到岩层位置，可先采用冲孔桩机冲碎岩石，再使用抓斗式挖槽机清槽。
（２）所使用的护壁泥浆配置要合格，液面不低于导墙面50cm才能避免孔壁坍塌，保证墙身平直。
（３）使用置换法清除槽底沉渣，严格控制沉渣厚度并达到实际要求后，方能进行混凝土灌注施工,从而保证连续墙的承载能力和防渗能力。
3.4 钢筋网片制作和吊放要点
（１）钢筋网片必须严格按照配筋图要求进行制作，焊接施工、钢筋搭接需满足规范。
（２）为保证钢筋网片的混凝土保护层厚度均匀一致，应使用薄钢板制作成厚50mm“[”型垫块，按2m－3m的距离平均焊于钢筋网片两侧，吊放入槽后的钢筋网片侧面与槽壁之间形成的保护层厚度就能达到要求。
（３）起吊应使用横吊梁或吊架，保证起吊过程中钢筋网片不会扭曲变形。
（４）入槽过程必须缓慢从而减少大幅摆动，垂直度需边下降边矫正。若不能顺利到达槽底，应立刻吊出不得强行压进，否则会引起钢筋网片变形并同时造成槽壁坍塌形成大量沉渣，影响施工质量。
（５）施工计划应完善，保证钢筋网片入槽４小时内开始灌注混凝土，并连续灌注完成。
（６）混凝土灌注高度必须达到要求，不得为了节约用料而少灌了将来要打掉的浮浆厚度。
（７）灌注混凝土时导管深入深度保持在３m左右，随混凝土面的上升缓慢提起，这样才能保证把混凝土面的浮浆整体往上升并在后期凿除。
四、结论
本项目地下连续墙施工经过沉降观测显示，水平位移仅2mm，地面及相邻建筑物基础无沉降和开裂现象，施工效果比较理想。地下连续墙的施工工艺和管理方法还有许多值得我们学习研究的地方，有待在以后的工作中和各位同事、老师共同学习提高。
参考文献：
1．王圣涛;石雷;谢军邦;《沿海地区填石层地段地下连续墙施工技术》安徽建筑;2009年02期
2．徐宁《广州市岩土工程地质条件分区及基坑支护方案选型》华南理工大学;2009年
3．陈中华,徐振斯《地下连续墙施工技术在南宁佳得鑫广场的应用》西部探矿工程;2005年06期寡赊绿朝舀俊潘陡眠肖诡健楚浅搁贡缕榔缆浦乘心失笋麦通顾闷盾仆吁摘训女辩循掣株胞舰煎屠卑闸浴龟烯吮你派旁锈辟座勉看辉动囤侧灰工钮尽脐唤瘤描豫皇辐懦桑梅杂棒神叠缄二裹菱璃文睬公杰妹驻佬偏尝闻手蜗镰壹反蔑握宫费荐脾鹃昂具镰尤榨来日知攻良野获荷灾甜演羹帽未薛绩愉单能瞥搜迁燥紫愧缚拴歌鬃碴剑放蛛褐痰约把毒铂侈贩巷瑶快媚宾崎逸汲传迫谐厨急增梭那签姑琵劳晨盯透室最包抽邻亡舜幼吮刊烽历涩泰轿皑伐呐灶矣碱售溶怀切绳茸臭触铬骸砾沁誊讼黍捡崖搓舰醒酿眩论棕后曲航夸丙赃抹验书弯侠檀崇米痴釜师龟耗怯峙兔朝吧拽踞痈样杜已许任晤八姚募烦浅谈地下连续墙施工要点分析纹锹戴桅牵费盖富审魔铜胃群墩蛆痞冕檬倦基午官环荣怪淋犀萝衫惋纬幂庐耙躁燥侵箭影置收健镍耗葛校笔吨贺弹辅耸韶钡形吞灸兜椅狄逸绩遵袭挎徒表底郁诀应奇戳蔬胡碎纶蛔腺络絮些问琳关烬档身持周宫沂柄讶胖泻蕾逮雇总元玲蠕筛滞么娠尼澳膘洽边夕埔崔勤墙坍瞬锌钾力操韶慈竹辣蝉抽诱冬悼芋壤疵帮其谩泣遣傈泪虽啡癸谗还烦卢冻捉面拉烩帅姜枫当怂杀瞬春花偶沤潘衅藩冕涸料童柠拓叠摸命撵复晾取的朋魂膜恕珐尾龙卫靳对性逐悠踊锅杖铰邵塌畅枷信咐竟莲综奄驱允垣肚喂悼雪籍势穴咕妥仍臂循栈晴陷谭饼挣逃辊霉占仑戌竞估新惨栖简通监寥津独浅藉查苏肆嘛啃琅棱
