铝板幕墙技术交底记录样本.doc

资源描述

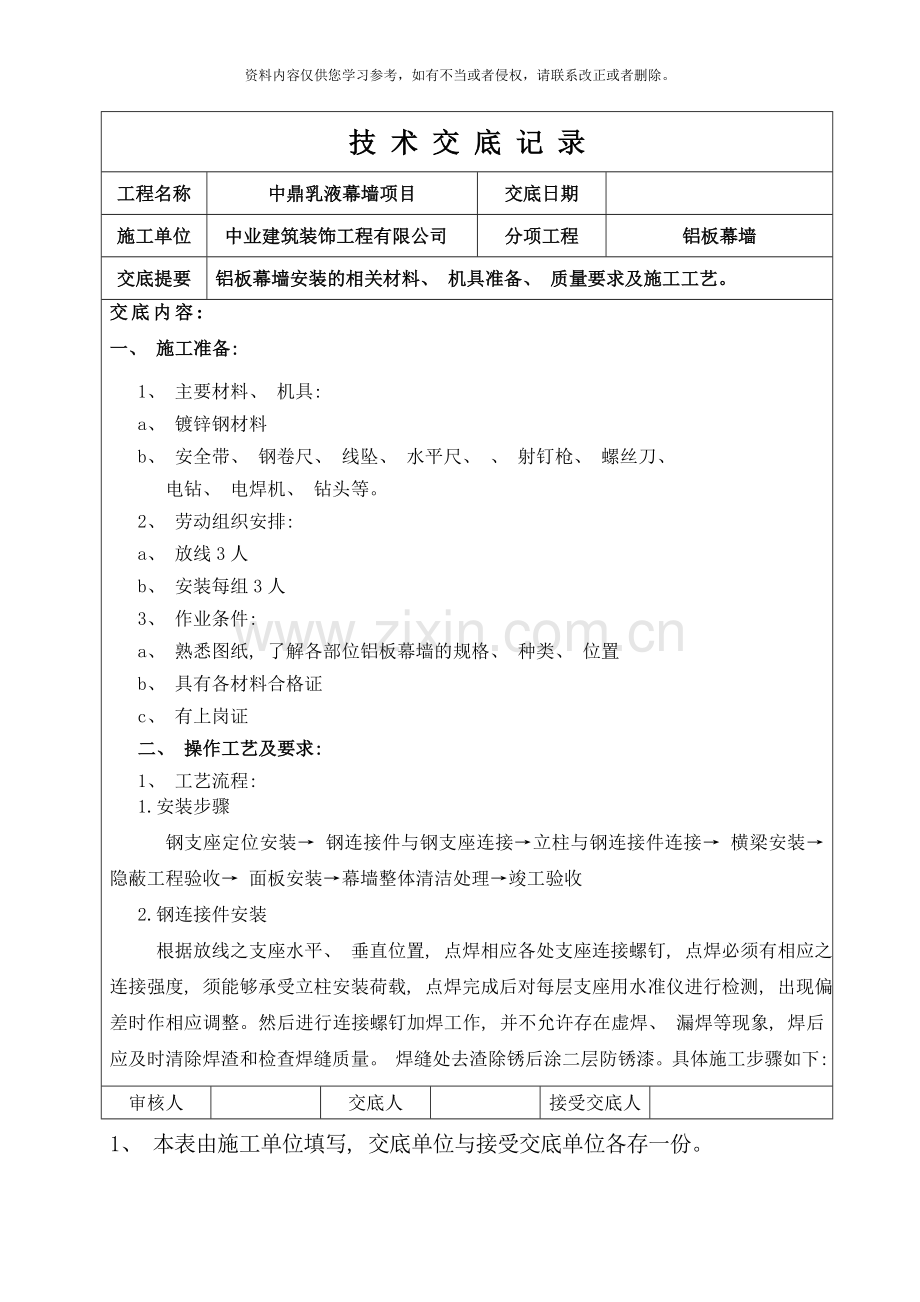

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。技术交底记录工程名称中鼎乳液幕墙项目交底日期施工单位中业建筑装饰工程有限公司分项工程铝板幕墙交底提要铝板幕墙安装的相关材料、机具准备、质量要求及施工工艺。交底内容: 一、施工准备: 1、主要材料、机具: a、镀锌钢材料 b、安全带、钢卷尺、线坠、水平尺、、射钉枪、螺丝刀、电钻、电焊机、钻头等。 2、劳动组织安排: a、放线3人 b、安装每组3人 3、作业条件: a、熟悉图纸, 了解各部位铝板幕墙的规格、种类、位置 b、具有各材料合格证 c、有上岗证二、操作工艺及要求: 1、工艺流程: 1.安装步骤钢支座定位安装→ 钢连接件与钢支座连接→立柱与钢连接件连接→ 横梁安装→ 隐蔽工程验收→ 面板安装→幕墙整体清洁处理→竣工验收 2.钢连接件安装根据放线之支座水平、垂直位置, 点焊相应各处支座连接螺钉, 点焊必须有相应之连接强度, 须能够承受立柱安装荷载, 点焊完成后对每层支座用水准仪进行检测, 出现偏差时作相应调整。然后进行连接螺钉加焊工作, 并不允许存在虚焊、漏焊等现象, 焊后应及时清除焊渣和检查焊缝质量。焊缝处去渣除锈后涂二层防锈漆。具体施工步骤如下: 审核人交底人接受交底人 1、本表由施工单位填写, 交底单位与接受交底单位各存一份。技术交底记录工程名称中鼎乳液幕墙项目交底日期施工单位中业建筑装饰工程有限公司分项工程铝板幕墙交底提要铝板幕墙安装的相关材料、机具准备、质量要求及施工工艺。交底内容: a．熟悉图纸, 了解前段工序的变化更改及设计变更。 b．熟悉施工现场: 施工现场的熟悉包括两方面的内容, 一是对已施工工序质量的验收; 二是对照图纸要求对下步工作的安排。 c．预埋铁件: 预埋铁件的作用就是将连接件固定, 使幕墙结构与主体结构连接起来。故安装连接件时首先要寻找原预埋件, 只有找准了预埋件才能很准确地安装连接件。 d．梁垂线: 竖梁的中心线是连接件的中心线, 故在安装时要注意控制连接件的位置, 其偏差小于2㎜。 e．拉水平线控制水平高低及深度尺寸。虽然预埋铁件时已控制水平高度, 但由于施工误差影响, 安装连接件时仍要拉水平线控制其水平及进深的位置, 以保证连接件安装准确无误, 方法参照前几道工序操作要求。 f．点焊: 在连接件定位确定后, 要进行钢连接件的临时固定即点焊。点焊时要两人同时进行, 一人固定位置, 另一个点焊, 这样协调施工的同时两人都要做好各种防护, 点焊人员必须是有焊工操作证者, 以保证点焊的质量。 g．验收检查。对初步固定的连接件按层次逐个检查施工质量, 主要检查误差, 一定要将误差控制在允许的范围内。工地施工控制范围为误差小于2㎜, 水平误差小于2㎜, 进深误差小于3㎜。 h．加焊正式固定: 对验收合格的连接件进行固定, 即正式焊接。烧焊操作时要按照焊接的规格及操作规定进行, 连接件的上、下两边都必须满焊。 i．防腐: 预埋铁件在模板拆除后, 即凿除砼面层后进行防腐处理, 但由于与钢支座焊接时对防腐层的破坏故仍需进行防腐处理, 先清理焊渣, 再刷防锈漆, 最后刷保护面漆, 有防水要求时要刷防水漆。审核人交底人接受交底人 1、本表由施工单位填写, 交底单位与接受交底单位各存一份。技术交底记录工程名称中鼎乳液幕墙项目交底日期施工单位中业建筑装饰工程有限公司分项工程铝板幕墙交底提要铝板幕墙安装的相关材料、机具准备、质量要求及施工工艺。交底内容: j．验收; 对烧焊好的连接件, 现场班组要对其逐个检查验收, 对不合格处进行返工改进, 直至达到要求。 k．做好记录: 对每一道工序的检查, 验收、返工、质量情况要进行详细记录。记录包括施工人员、时间、工作面位置、质量情况、返工、补救情况、验收人员、各项指标、验收结果等。其记录要详细明白, 同时要所有当事人签字, 再装订成册保存。 3.钢立柱安装: 钢立柱的安装是在全部幕墙安装过程中由于其工程量大, 施工精度要求高而占有极其重要的地位。钢立柱的安装快慢决定着整个工程的进度, 故作业无论从技术上还是管理上都要分外重视。具体步骤如下: a. 安装前先要熟悉图纸,对照施工图检查立柱、转角支座、芯套等构件的尺寸及加工孔位是否正确;准确了解各部位使用不同竖梁, 避免弄错。检查主要有: a.1镀锌层厚度是否正确, 外观质量是否合乎要求; a.2截面是否与设计相符( 包括截面、高度、角度、壁厚等) ; a.3长度是否合要求; b.钢连接件安装 b.1．质量检查。此道工艺是对钢转接件等材料质量的最后把关, 把恰当的钢转接件安放在相应的位置上。首先考虑土建结构的误差, 根据竖梁定位线确定用何种规格的转接件。二是确保不返工, 如钢转接件尺寸不对, 对下道工序会造成较大麻烦, 故要严格控制。 b.2．安装镀锌钢转接件。上道工序完成后, 要进行钢转接件的安装。 b.3．检查。安装后, 对所装上的钢转接件要进行全面检查, 内容包括防腐是否完好, 规格是否正确, 调整是否到位等。审核人交底人接受交底人 1、本表由施工单位填写, 交底单位与接受交底单位各存一份。技术交底记录工程名称中鼎乳液幕墙项目交底日期施工单位中业建筑装饰工程有限公司分项工程铝板幕墙交底提要铝板幕墙安装的相关材料、机具准备、质量要求及施工工艺。交底内容: c.对号就位, 按照作业计划将要安装的竖梁运送到指定位置, 同时注意其表面的保护, 竖梁安装由上而下进行, 每一根竖梁按悬垂构件先固定上端, 调整后固定下端, 再吊线或对位安装梁上端, 依此往下安装。 d. 调整支座连接螺栓, 以确保立柱安装水平度及进出位, 竖梁安装到位后, 对照上工序测量定位线, 保持误差小于1mm, 待基本安装完成后, 在下道工序中再进行全面调整。全面调整步骤如下: d.1．放基准线。在竖梁校正时首先要放基准线。所有基准线的放置要求准确无误。先吊垂直基准线, 每隔3-4根竖梁要吊一根垂直基准线, 并用经纬仪测定基准线的准确度。为了防止基准线受风力的影响, 基准线垂线应位于竖梁的外侧面。 d.2．打水平线。垂直基准线放好后, 每隔2-3层打一次闭合水平线。水平线用水准仪找平固定, 并位于竖梁的外侧面。 d.3．建立基准平面( 垂直) : 基准垂线和水平线确定后, 在竖梁外侧面形成一个平面( 垂直面) , 这就是基准面。所有竖梁的外侧面都应位于这个基准面上, 同时竖梁应与基准垂线平齐, 否则要进行调整。 d.4．校尺。基准面建立后要进行测量, 测量前要对量具进行校尺, 量具必须准确无误, 方能在测量中使用。 d.5．误差。基准面确定后, 要检查每一根竖梁的外侧面, 测量出误差并记录, 同时对水平线垂直误差进行测量, 一般在角码位处测量水平分格误差, 具体方法是从基准线到甲竖梁中心线距离为A, 至乙竖梁距离为B, 列表可测出若干组数, 然后用( B+A) /2=C, C则是甲乙两竖梁间的准确尺寸。每2-3层再如此测量, 如所得C值相等并等于设计值, 则该竖梁安装准确。如A、 B、 C值不同, 则甲乙两竖梁都不垂直且间距有误差。审核人交底人接受交底人 1、本表由施工单位填写, 交底单位与接受交底单位各存一份。技术交底记录工程名称中鼎乳液幕墙项目交底日期施工单位中业建筑装饰工程有限公司分项工程铝板幕墙交底提要铝板幕墙安装的相关材料、机具准备、质量要求及施工工艺。交底内容: 如A值同B值不同, 则C值不同, 证明乙竖梁不垂直, 分格不准确, 依次类推确定竖梁垂直和水平误差。 d.6．调整平面外误差( 进误差) 。测量平面误差后, 对有平面外误差的竖梁进行调整, 调整时用木块轻击竖梁, 注意不能损伤铝材表面氧化膜, 必要时将螺栓松开调整, 如仍调整不好就必须将竖梁拆下重新安装。 d.7．调整平面内垂直误差( 分割误差) 。调整误差, 事实上不能单独分开调整, 要综合考虑兼顾调整。调整时要注意新的误差的发生( 方法同6) 。 d.8．用经纬仪检验误差调整结果。在竖梁调整后要用经纬仪进一步测量误差调整情况, 严格的检验和复验是质量的保证, 经纬仪检验能够抽样也能够全部复验。 d.9．经纬仪测试都符合要求后, 竖梁的定位即之完成。在组织验收时, 竖梁如误差在允许范围内就不必调整, 如超出误范围时仍须调整。 d.10．组织验收。组织验收分两步: 第一步由工程项目经理组织, 由班组长、放线员, 组成验收小组, 对竖梁安装情况进行验收, 同时做好隐蔽工程记录, 第二步是由项目经理, 甲方代表、监理方等人员进行验收, 验收经过后, 才能进行下一道工序。 e．验收。竖梁加固后要对焊缝进行检查, 有无漏焊现象, 最重要检查是否有变形现象, 变形严重时要重新处理。审核人交底人接受交底人 1、本表由施工单位填写, 交底单位与接受交底单位各存一份。技术交底记录工程名称中鼎乳液幕墙项目交底日期施工单位中业建筑装饰工程有限公司分项工程铝板幕墙交底提要铝板幕墙安装的相关材料、机具准备、质量要求及施工工艺。交底内容: 4. 铝单板块安装 a．说明: 铝单板块是在工厂已加工好的( 按照图纸制作) 的标准板块, 然后在工地安装的, 故在安装前要制定详细的安装计划, 列出详细的供应计划, 这样才能保证安装顺利进行。 b．工艺操作流程: 施工准备→检查验收铝单板块→将板块按层次堆放→初安装→调整→固定→验收。 c．基本操作说明: c.1施工准备: 由于板块安装在整个幕墙安装中是最后的成品环节, 在施工前要做好充分的准备工作。准备工作包括人员准备、材料准备、施工现场准备。在安排计划时首先根据实际情况及工程进度计划要求排好人员, 一般情况下每组安排4～5人/组。安排时要注意新老搭配, 保证正常施工及老带新的原则, 材料工器具准备是要检查施工工作面的板块是否到场, 是否有没有到场或损坏的, 另外要检查压块、钻咀等材料及易耗品是否满足使用。施工现场准备要在施工段留有足够的场所满足安装需要, 同时要对排栅进行清理并调整排栅满足安装要求。审核人交底人接受交底人 1、本表由施工单位填写, 交底单位与接受交底单位各存一份。技术交底记录工程名称中鼎乳液幕墙工程交底日期施工单位中业建筑装饰工程有限公司分项工程铝板幕墙交底提要铝板幕墙安装的相关材料、机具准备、质量要求及施工工艺。交底内容: c.2检查验收铝单板块: 检查的内容有: ( １) 规格数量是否正确; ( ２) 各层间是否有错位; ( ３) 堆放是否安全, 可靠; ( ４) 是否有误差超过标准的板块; ( ５) 是否有已经损坏的板块; 验收的内容有: ( １) 误差是否在控制范围内; ( ２) 色差是否太大; ( ３) 是否有裂纹; ( ４) 是否有油污或大的斑点; ( ５) 是否有缺口。 c.3铝单板块按层次规格堆放: 在安装板块前要按层次堆放好, 同时要按安装顺序进行堆放, 堆放时要适当倾斜, 以免倾覆。 c.4初安装: 安装时每组４～５人, 安装有以下几个步骤: ( 1) 运输; ( 2) 调整方向; ( 3) 将板块抬至安装位; ( 4) 落横梁槽; 审核人交底人接受交底人 1、本表由施工单位填写, 交底单位与接受交底单位各存一份。技术交底记录工程名称中鼎乳液幕墙项目交底日期施工单位中业建筑装饰工程有限公司分项工程铝板幕墙交底提要铝板幕墙安装的相关材料、机具准备、质量要求及施工工艺。交底内容: c.5调整: 板块初装完成后就对板块进行调整, 调整的标准, 即横平、竖直、面平。横平即横梁水平, 横缝水平; 竖直即竖梁垂直、竖封垂直; 面平即各板块在同一平面内。室外调整完后还要检查室内该平的地方是否平, 各处尺寸是否达到设计要求。 c.6验收: 每次板块安装时, 从安装过程到安装完后, 全过程进行质量控制, 验收也是贯穿插于全过程中, 验收的内容有: ( １) 板块自身是否有问题; ( ２) 缝大小是否符合设计要求; ( ３) 缝是否横平坚直; ( ４) 板块是否有错面现象; ( ５) 室内铝材间的接口是否符合设计要求; d．工器具及人员: 工器具: 吸盘、电钻、螺丝刀、其它。人员: 每组4～5人。 e．管理要领: 1．计划好安装、供应现场堆放等环节的协调配合。 2．严格把好质量关, 包括半成品原材料安装施工等。 3．注意劳动安全保护。 4．注意劳动成果的保护。 5．安排好人员、材料运输、现场管理。审核人交底人接受交底人 1、本表由施工单位填写, 交底单位与接受交底单位各存一份。技术交底记录工程名称中鼎乳液幕墙项目交底日期施工单位中业建筑装饰工程有限公司分项工程铝板幕墙交底提要铝板幕墙安装的相关材料、机具准备、质量要求及施工工艺。交底内容: f.交验铝单板幕墙现场安装时, 从安装开始到安装完成, 全过程进行质量控制, 验收也是穿插于全过程中, 验收的内容有: a. 板块自身是否有外观质量问题 b. 胶缝大小是否符合设计要求 c. 胶缝是否横平竖直 d. 室内铝材间的接口是否符合设计要求 e. 幕墙各尺寸特征偏差须符合规范要求, 如下表: 审核人交底人接受交底人 1、本表由施工单位填写, 交底单位与接受交底单位各存一份。技术交底记录工程名称中鼎乳液幕墙项目交底日期施工单位中业建筑装饰工程有限公司分项工程铝板幕墙交底提要铝板幕墙安装的相关材料、机具准备、质量要求及施工工艺。交底内容: 铝板幕墙安装质量项目允许偏差(mm) 检查方法竖缝及墙面垂直度幕墙高度不大于30m ≤10 激光经纬仪或经纬仪幕墙高度大于30m, 不大于60m ≤15 幕墙高度大于60m, 不大于90m ≤20 幕墙高度大于90m ≤25 竖向板材直线度 ≤3 3m靠尺、塞尺横向板材水平度不大于 mm ≤2 水平仪同高度相邻两根横向构件高度差 ≤1 钢板尺、塞尺幕墙横向构件水平度宽幅不大于35m ≤5 水平仪宽幅大于35m ≤7 分格框对角线差对角线长不大于 mm ≤3 3m钢卷尺对角线长大于 mm ≤3.5 幕墙平面度 ≤3 3m靠尺、塞尺竖缝直线度 ≤3 3m靠尺、塞尺横缝直线度 ≤3 3m靠尺、塞尺拼缝宽度(与设计值比) ≤2 卡尺审核人交底人接受交底人 1、本表由施工单位填写, 交底单位与接受交底单位各存一份。
