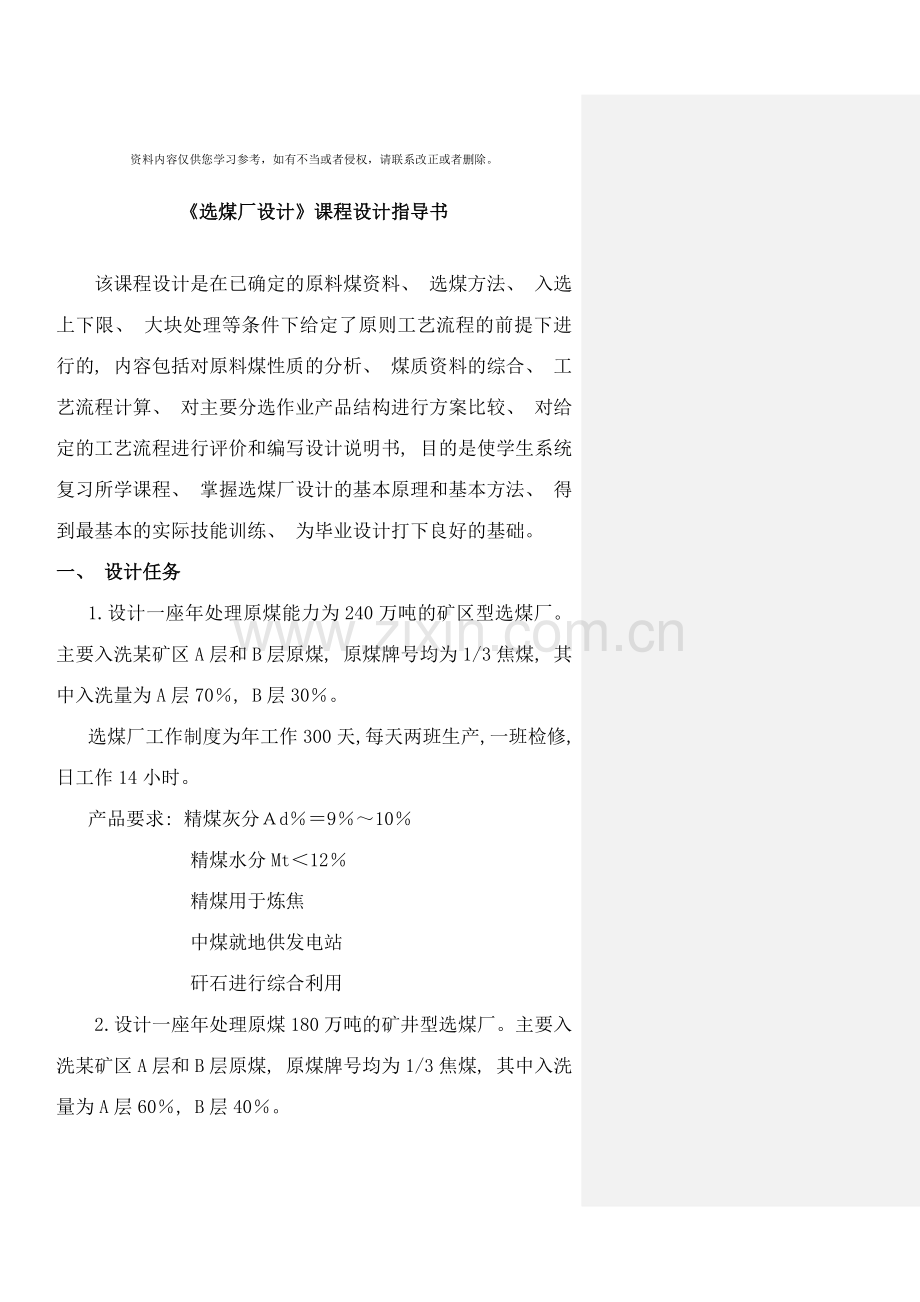

《选煤厂设计》课程设计指导书

内蒙古科技大学煤炭学院王建忠编制

《选煤厂设计》课程设计指导书

该课程设计是在已确定的原料煤资料、 选煤方法、 入选上下限、 大块处理等条件下给定了原则工艺流程的前提下进行的, 内容包括对原料煤性质的分析、 煤质资料的综合、 工艺流程计算、 对主要分选作业产品结构进行方案比较、 对给定的工艺流程进行评价和编写设计说明书, 目的是使学生系统复习所学课程、 掌握选煤厂设计的基本原理和基本方法、 得到最基本的实际技能训练、 为毕业设计打下良好的基础。
一、 设计任务
1.设计一座年处理原煤能力为240万吨的矿区型选煤厂。主要入洗某矿区A层和B层原煤, 原煤牌号均为1/3焦煤, 其中入洗量为A层70％, B层30％。
选煤厂工作制度为年工作300天, 每天两班生产, 一班检修, 日工作14小时。
产品要求: 精煤灰分Ａd％＝9％～10％
精煤水分Mt＜12％
精煤用于炼焦
中煤就地供发电站
矸石进行综合利用
2.设计一座年处理原煤180万吨的矿井型选煤厂。主要入洗某矿区A层和B层原煤, 原煤牌号均为1/3焦煤, 其中入洗量为A层60％, B层40％。
选煤厂工作制度为年工作300天, 每天两班生产, 一班检修, 日工作14小时。
产品要求: 精煤灰分Ａd％＝9％～10％
精煤水分Mt＜12％
精煤用于炼焦
中煤就地供发电站
矸石进行综合利用
原煤资料见附表1、 2、 3、 3′、 4、 7、 8
计算用表格见附表5、 6、 9、 10、 11、 12、 13、 14、 15、 16、 17、 18、 19、 20
选煤厂工艺流程图见附图
二、 设计内容
1.对设计用原始资料进行全面分析, 了解原煤性质, 根据已制定的工艺流程、 选煤方法及入选上下限, 进行资料的整理、 综合和校正, 求得入选原煤的粒度组成和浮沉组成, 从而获得选煤产品的理论平衡表。
2.根据工艺流程顺序进行各作业的数量、 质量和水量的计算, 并列出各作业计算所得数据的汇总表, 编制出洗选产品最终平衡表和水量平衡表。
3.根据流程计算结果, 对主要设备进行选型和台数的计算。
4.初步掌握设备布置的基本要求。
5.对制定的选煤工艺流程进行分析、 评述, 并编写课程设计说明书。

说明书主要章节如下:
( 1) 设计任务
( 2) 原料煤资料特征及分析
( 3) 工艺流程的计算
( 4) 对工艺流程的评述
( 5) 主要工艺设备的选型
( 6) 跳汰车间与浮选车间设备布置说明
( 7) 总平面布置说明
( 8) 劳动定员说明
( 9) 结束语
6、 绘制原则工艺流程图、 设备联系图和总平面布置图。
三、 设计进度及注意事项
设计进度
本课程设计随《选煤厂设计》课程教学过程同步进行, 随教学进程由讲课教师布置任务, 配合教学内容进行资料综合分析、 各作业流程计算和主要设备选型等。工艺流程图、 设备联系图、 总平面布置图、 主厂房设备布置图等均在本课程结束后, 集中进行绘制。
设计注意事项
1.计算选煤工艺流程, 首先将各作业产品的产率(r％) 全部计算出来并检查是否平衡, 然后再计算产量和其它工艺指标, 最终进行水量流程的计算。
2.对原煤资料综合时如产量(Ｑ)、 水量(Ｗ)、 液固比(Ｒ)、 补加清水量(Ｌ)及矿浆量(Ｖ)等要求小数后一位有效数字, 而对产率(r％)、 灰分(Ａd％)及其它质量指标要求小数点后有效数字两位。
3.计算选煤作业(主再洗)采用近似公式法进行计算。
4.跳汰流程计算时要注意的问题, 再洗机入料浮沉组成, 即主洗中煤产品的浮沉组成, 在计算时要注意占本级与占全样的百分数。主、 再洗溢流产品中50- 13mm及13-0.5mm级别含量可近似地设与原煤粒度组成相似, 两种级别的灰分, 由于块煤与末煤混合发送, 因此设其灰分与50-0.5mm级别相同。
不完善度: 可取Ｉ主＝0.18, Ｉ再＝0.20
5.煤泥的处理, 在计算选煤工艺流程时, 对于煤泥占本级和占全样的问题, 特别要注意不能混淆。在分选过程中, 原生煤泥和次生煤泥也得到一定的精选作用, 而且全部煤泥按一定比例分配到多个产品中。
6.最终精煤灰分是由块精煤、 末精煤以及浮选精煤加权平均计算而得, 在计算时允许计算结果的最终精煤灰分与建厂要求灰分相差在±0.5％范围内。
7.浮选作业因缺乏小浮沉和浮选试验资料, 在计算中设浮选精煤灰分为10％时, 其精煤回收率取75％, 本流程系采用直接浮选。
8.主要车间设备布置, 一般包括水洗作业、 产品脱水、 煤泥处理等, 在本课程设计中以水洗机组布置为主, 从缓冲仓、 给煤机、 水洗跳汰设备、 分级脱水筛及离心机等一个个机组进行布置, 个别设备可由同学根据布置方案决定取舍。机组设备相互间位置及联系、 运输及装卸方式, 以及有关溜槽等辅助设备的位置, 布置时应予留必要的空间。
四、 要求
课程设计说明书要求书写简明, 将计算过程腾写清楚, 字迹工整, 要注意的问题如下:
1.说明书中文字与图表应很好配合, 一般文字编写到哪里, 图表就附在哪里, 有机配合。
2.书写计算顺序, 应按作业顺序编写(即作业Ⅰ、 Ⅱ、 Ⅲ......), 例如当书写作业Ⅳ时, 应首先简述应用近似公式计算的理由, 对指标选用的依据及注明的来源, 然后再书写计算过程。
3.曲线绘制需用曲线图板, 表格绘制需用三角板, 避免徒手粗制滥造不严格的学习态度。
4.绘图时应按规定比例, 保持图表清洁。

附设计用原始资料及表格

表1 A层原煤工业分析表
化验项目

煤样
水分
Mad％
灰分
Ad％
挥发分
Vdaf％
全硫
St,d％
发热量
(Mj/kg)
Qgr, d
胶质层
GR·I％
Xmm
Ymm
毛煤
1.92
24.46
38.70
0.63
25.19

净煤(1.4)
0.36
6.17
36.08
0.44

82
全水分Mt
4.20％
煤质牌号
1/3焦煤

表2 B层原煤工业分析表
化验项目

煤样
水分
Mad％
灰分
Ad％
挥发分
Vdaf％
全硫
St,d％
发热量
(Mj/kg)
Qgr, d
胶质层
GR·I％
Xmm
Ymm
毛煤
2.84
28.59
40.64
1.21
23.67

净煤(1.4)
1.05
6.74
36.26
0.78

56.0
12.0
74
全水分Mt
6.20％
煤质牌号
1/3焦煤

表3 入厂原煤A层及B层筛分组成表
粒级/mm
A层 K 1=70％
B层 K2 =30％
综合K1+K2=100%
Γ％
γ％
Ad％
Γ％
γ％
Ad％
γ％
Ad％
1
2
3
44=3×70%; 7=6×30%; 9=4+7; 10=4、 7加权

5
6
7
8
9
10
＞100
煤
夹矸
矸石
小计
4.383
-----
3.642
8.025
3.068

2.549
5.617
11.52
-----
94.62
49.23
1.608
-----
0.786
2.394
0.482

0.236
0.718
9.32
-----
79.97
32.34
3.550

2.785
6.335
11.22

93.38
47.32
100～50
煤
夹矸
矸石
小计
7.185
0.340
3.782
11.307
5.029
0.238
2.648
7.915
11.36
47.93
94.57
40.29
14.685
0.215
5.389
20.29
4.406
0.064
1.617
6.087
15.48
48.26
81.90
33.47
9.435
0.302
4.265
14.002
13.28
48.00
89.77
37.33
50～25
煤
10.286
7.200
35.11
20.181
6.054
28.93
13.254
32.29
25～13
煤
18.171
12.720
19.50
27.990
8.397
27.84
21.117
22.82
13～6
煤
13.388
9.372
16.35
12.996
3.899
25.88
13.271
19.15
6～3
煤
14.689
10.282
15.07
7.215
2.164
24.54
12.446
16.72
3～0.5
煤
17.310
12.117
17.32
7.406
2.222
24.78
14.339
18.48
0.5～0
煤
6.824
4.777
23.19
1.529
0.459
23.24
5.236
23.19
总计
煤
100.00
70.00
24.65
100.00
30.00
28.51
100.00
25.81
50～0合计
80.668
56.468
20.01
77.317
23.195
27.10
79.663
22.07
＞50合计
19.332
13.532
44.00
22.683
6.805
33.35
20.337
40.44

表3′ 入厂原煤A层及B层筛分组成表
粒级/mm

A层 K 1=60％

B层 K2 =40％
综合K1+K2=100%

Γ％

γ％

Ad％

Γ％

γ％

Ad％

γ％

Ad％

1

2

3

4

5

6

7

8

9

10
＞100
煤
夹矸
矸石
小计
4.383
-----
3.642
8.025
2.630

2.185
4.815
11.52
-----
94.62
49.23
1.608
-----
0.786
2.394
0.643

0.314
0.958
9.32
-----
79.97
32.34
3.273

2.449
5.773
11.09

92.78
46.43
100～50
煤
夹矸
矸石
小计
7.185
0.340
3.782
11.307
4.311
0.204
2.269
6.784
11.36
47.93
94.57
40.29
14.685
0.215
5.389
20.29
5.874
0.086
2.156
8.116
15.48
48.26
81.90
33.47
10.185
0.29
4.425
14.900
13.74
48.03
88.40
36.58

50～25

煤
10.286
6.172

35.11
20.181
8.072

28.93
14.244
31.61

25～13

煤
18.171
10.903

19.50
27.990
11.196

27.84
22.099
23.73

13～6

煤
13.388
8.033

16.35
12.996
5.198

25.88
13.231
20.09

6～3

煤
14.689
8.813

15.07
7.215
2.886

24.54
11.699
17.41

3～0.5

煤
17.310
10.386

17.32
7.406
2.962

24.78
13.348
18.98

0.5～0

煤
6.824
4.094

23.19
1.529
0.612

23.24
4.706
23.20

总计

煤
100.00
60.00

24.65
100.00
40.00

28.51
100.00
26.20
50～0合计
80.668
48.401
20.01
77.315
30.926
27.10
79.327
22.78

＞50合计
19.332
11.599
44.00
22.685
9.074
33.35
20.673
39.33

表4 ＞50mm以50mm为界是默认入选上限为50mm
破碎至＜50mm筛分组成综合表
粒级/mm

A层K3=13.532%K3表3第4列查得; K4表3第7列查得

B层K4=6.805%

综合煤K3 +K4=20.337%

Γ％

γ％

Ad％

Γ％

γ％

Ad％

γ％

Ad％
校正前

Ad％
校正后＞50mm物料破碎至＜50mm后由于试验误差导致灰分容易变化, 故需进行灰分校正。以综合前煤样灰分为标准, 即表3中＞50mm合计灰分( 综合灰分) 第10列Ad=40.44%为标准。故Ad破碎前=40.44%, Ad破碎后=39.98%, 因此灰分校正系数Δ= Ad破碎前—Ad破碎后=0.46%＞0, 故给第9列每一个灰分值加上0.46即为第10列校正后灰分值。

1
2
33=2×k3; 6=5×k4; 8=3+6; 9=3、 6加权

4
5
6
7
8
9
10
50～25
43.58
5.897
48.02
44.60
3.035
40.22
8.932
45.37
45.83
25～13
28.78
3.895
41.93
29.68
2.020
31.80
5.915
38.47
38.93
13～6
9.52
1.288
36.40
10.29
0.700
28.16
1.988
33.50
33.96
6～3
6.32
0.855
32.98
6.14
0.418
28.34
1.273
31.46
31.92
3～0.5
7.87
1.065
30.59
6.16
0.419
25.00
1.484
29.01
29.47
0.5～0
3.93
0.532
46.29
3.13
0.213
28.24
0.745
41.13
41.59
总计
100.00
13.532
42.77
100.00
6.805
34.44
20.337
39.98
40.44

表5 ＜50mm自然级原煤筛分组成综合表
粒级/mm
A层K5＝56.468%
B层K6＝23.195%
综合煤K5＋K6＝79.663%K5=表3第4列; k6=表3第7列; 2=表3第4列; 3=表3第5列; 4=表3第7; 5=表3第8列; 6=2、 4加权。

γ％
Ad％
γ％
Ad％
γ％
Ad％
1
2
3
4
5
6
7
50～25
7.200
35.11
6.054
28.93
13.254
32.29
25～13
12.720
19.50
8.397
27.84
21.117
22.82
13～6
9.372
16.35
3.899
25.88
13.271
19.15
6～3
10.282
15.07
2.164
24.54
12.446
16.72
3～0.5
12.117
17.32
2.222
24.78
14.339
18.48
0.5～0
4.777
23.19
0.459
23.24
5.236
23.19
总计
56.468
20.01
23.195
27.10
79.663
22.07

表6 入选原煤A、 B层自然级和破碎级筛分组成综合表
粒级/mm
自然级综合K7＝79.663%
破碎级综合K8＝20.337%
综合煤K7＋K8＝100%K7=表5第6列; k8=表4第8列; 2=表5第6列; 3=表5第7列; 4=表4第8; 5=表4第10列; 6=2+4; 7=2、 4加权。

γ％
Ad％
γ％
Ad％
γ％
Ad％
1
2
3
4
5
6
7
50～25
13.254
32.29
8.932
45.83
22.186
37.74
25～13
21.117
22.82
5.915
38.93
27.032
26.35
13～6
13.271
19.15
1.988
33.96
15.259
21.08
6～3
12.446
16.72
1.273
31.92
13.719
18.13
3～0.5
14.339
18.48
1.484
29.47
15.823
19.51
0.5～0
5.236
23.19
0.745
41.59
5.981
25.48
总计
79.663
22.07
20.337
40.44
100.00
25.81该灰分25.81与表3中原煤综合灰分25.81相同

参加浮沉的0.5～50mm综合灰分为25.83%。
( 25.81×100—25.48×5.981) /( 100—5.981) =25.83%

表7 A层煤50～0.5mm自然级和破碎级混合煤浮沉试验综合表
密度级
/kg·L-1
自然级K9=51.691%
破碎级K10=13.00%
混合煤K9 + K10=64.691%K9=表5中k5减去原生煤泥( 未除去浮沉煤泥) k9=56.468—4.777=51.691; k10=表4中k3除去破碎煤泥k10=13.532—0.532=13.00; 总计=小计+浮沉煤泥; 3=2×51.107; 6=5×12.913; 9=3+6; 10=3、 6加权; 8=9/64.02

Γ％
γ％
Ad％
Γ％
γ％
Ad％
Γ％
γ％
Ad％
1
2
3
4
5
6
7
8
9
10
＜1.3
27.44
14.024
4.31
15.28
1.973
5.26
24.99
15.997
4.43
1.3～1.4
44.29
22.635
8.87
31.11
4.017
7.96
41.63
26.652
8.73
1.4～1.5
9.73
4.973
18.97
7.62
0.984
16.45
9.30
5.957
18.55
1.5～1.6
3.06
1.564
30.41
2.27
0.293
24.63
2.90
1.857
29.50
1.6～1.7
1.81
0.925
40.41
1.79
0.231
34.57
1.81
1.156
39.24
1.7～1.8
0.78
0.399
46.91
0.76
0.098
43.97
0.78
0.497
46.33
1.8～2.0
1.67
0.853
56.82
1.58
0.204
55.33
1.65
1.057
56.53
＞2.0
11.22
5.734
85.12
39.59
5.113
92.49
16.94
10.847
88.59
小 计
100.00
51.107
19.48
100.00
12.913
43.51
100.00
64.02
24.33
小计占总计
98.87
-----
19.48
99.33
-----
43.51
98.96
-----
24.33
煤 泥
1.13
0.584
32.03
0.67
0.087
54.05
1.04
0.671
34.89
总 计
100.00
51.691
19.62
100.00
13.00
43.58
100.00
64.691
24.43

注意: 计算时先填写总计一栏占全样的数据, 然后计算小计占总计的数据。
1.13×51.691%=0.584; 51.691—0.584=51.107;
0.67×13.00%=0.087; 13.00—0.087=12.913;
0.584+0.087=0.671; 64.691-0.671=64.02
第9列数据/27.583为第8列数据

表8 B层煤50～0.5mm自然级和破碎级混合煤浮沉试验综合表
密度级
/kg·L-1
自然级K11=22.736%
破碎级K12=6.592%
综合煤K11 + K12=29.328%K11=表5中k6减去原生煤泥( 未除去浮沉煤泥) k11=23.195—0.459=22.736; k12=表4中k4除去破碎煤泥k12=6.805—0.213=6.592; 总计=小计+浮沉煤泥; 3=2×21.065; 6=5×6.518; 9=3+6; 10=3、 6加权; 8=9/27.583

Γ％
γ％
Ad％
Γ％
γ％
Ad％
Γ％
γ％
Ad％
1
2
3
4
5
6
7
8
9
10
＜1.3
29.49
6.212
4.95
26.93
1.755
4.99
28.88
7.967
4.96
1.3～1.4
32.50
6.846
8.38
28.45
1.854
8.60
31.54
8.700
8.43
1.4～1.5
8.97
1.890
20.41
6.28
0.409
18.25
8.33
2.299
20.03
1.5～1.6
2.11
0.445
31.99
2.19
0.143
31.23
2.13
0.588
31.81
1.6～1.7
2.09
0.440
40.07
1.59
0.104
39.64
1.97
0.544
39.99
1.7～1.8
1.34
0.282
45.87
1.40
0.091
47.44
1.35
0.373
46.25
1.8～2.0
1.70
0.358
55.56
1.79
0.117
59.02
1.74
0.475
56.41
＞2.0
21.80
4.592
85.42
31.37
2.045
85.48
24.06
6.637
85.44
小 计
100.00
21.065
27.70
100.00
6.518
34.79
100.00
27.583
29.38
小计占总计
92.65
-----
27.70
98.87
-----
34.79
94.05
-----
29.38
煤 泥
7.35
1.671
30.88
1.13
0.074
27.82
5.95
1.745
30.75
总 计
100.00
22.736
27.93
100.00
6.592
34.72
100.00
29.328
29.46

注意: 计算时先填写总计一栏占全样的数据, 然后计算小计占总计的数据。
7.35×22.736%=1.671; 22.736—1.671=21.065;
1.13×6.592%=0.074; 6.592—0.074=6.518;
1.671+0.074=1.745; 29.328-1.745=27.583;
第9列数据/27.583为第8列数据

表9 A、 B层煤50～0.5mm自然级和破碎级混合煤浮沉试验综合表
密度级
/kg·L-1
A层煤自然级破碎级综合K13=64.691%
B层煤自然级破碎级综合K14=29.328%
综合煤K13 + K14=94.019%K13=表7第9列; k14=表8第9列; 2=表7第8列; 3=表7 第9列; 4=表7第10列; 5=表8第8列; 6=表8第9列; 7=表8第10列; 9=3+6; 10=3、 6加权; 8=9/91.607;

Γ％
γ％
Ad％
Γ％
γ％
Ad％
Γ％
γ％
Ad％
1
2
3
4
5
6
7
8
9
10
＜1.3
24.99
15.997
4.43
28.88
7.967
4.96
26.16
23.964
4.61
1.3～1.4
41.63
26.652
8.73
31.54
8.700
8.43
38.59
35.352
8.66
1.4～1.5
9.30
5.957
18.55
8.33
2.299
20.03
9.01
8.256
18.96
1.5～1.6
2.90
1.857
29.50
2.13
0.588
31.81
2.67
2.445
30.06
1.6～1.7
1.81
1.156
39.24
1.97
0.544
39.99
1.86
1.700
39.48
1.7～1.8
0.78
0.497
46.33
1.35
0.373
46.25
0.95
0.870
46.30
1.8～2.0
1.65
1.057
56.53
1.74
0.475
56.41
1.67
1.532
56.49
＞2.0
16.94
10.847
88.59
24.06
6.637
85.44
19.09
17.484
87.39
小 计
100.00
64.02
24.33
100.00
27.583
29.38
100.00
91.603
25.85
小计占总计
98.96
-----
24.33
94.05
-----
29.38

-----
25.85
煤 泥
1.04
0.671
34.89
5.95
1.745
30.75
2.57
2.416
31.90
总 计
100.00
64.691
24.43
100.00
29.328
29.46
100.00
94.01994.019=100-表6中煤泥5.981, 说明表6中除去煤泥后全部参加浮沉, 浮沉后的数量与浮沉前一致

26.01该表说明0.5～50mm浮沉后灰分为26.01%, 而浮沉前的灰分为表6中计算后的25.83

注意: 纵向加权为26.01, 横向加权为26.00。取26.01

表10 Ａ层煤50～0.5mm入选级浮沉组成综合表
密度级
/kg·L-1

浮沉组成

浮煤累计↓+

沉煤累计↑+

邻近密度物含量γδp±0.1为相邻密度级物料含量之和, 如δp=1.5kg/L时
γδp±0.1=γ1.4～1.5+γ1.5～1.6=9.30+2.90=12.20

Γ％

Ａd％

Γ％

Ａd％

Γ％

Ａd％

δp

γδp±0.1
1
22=表7第8列; 3=表7第10列; 5=∑( 2×3) /4; 7=∑( 2×3) /6

3
4
5
6
7
8
9
＜1.3
24.99
4.43
24.99
4.43
100.00
24.33
1.3密度为1.3时±0.1含量为( 1.2～1.3) +( 1.3～1.4) , 其中, ＜1.2的含量很少, 认为＜1.3的即是1.2～1.3的

66.62
1.3～1.4
41.63
8.73
66.62
7.12
75.01
30.96
1.4
50.93
1.4～1.5
9.30
18.55
75.92
8.52
33.38
58.69
1.5
12.20
1.5～1.6
2.90
29.50
78.82
9.29
24.08
74.20
1.6
4.71
1.6～1.7
1.81
39.24
80.63
9.96
21.18
80.32
1.7
2.59
1.7～1.8
0.78
46.33
81.41
10.31
19.37
84.16
1.8
☆因为缺少1.8～1.9的数据, 故密度为1.8数据由可选性曲线上查得

1.8～2.0
1.65
56.53
83.06
11.23
18.59
85.74
1.9
1.65
＞2.0
16.94
88.59
100.00
24.33
16.94
88.59
2.0
※

小 计
100.00
24.33

表11 B层煤50～0.5mm入选级浮沉组成综合表
密度级
/kg·L-1

浮沉组成

浮煤累计↓+

沉煤累计↑+

邻近密度物含量γδp±0.1为相邻密度级物料含量之和, 如δp=1.5kg/L时
γδp±0.1=γ1.4～1.5+γ1.5～1.6=8.33+2.13=10.46

Γ％

Ａd％

Γ％

Ａd％

Γ％

Ａd％

δp

γδp±0.1
1
22=表8第8列; 3=表8第10列; 5=∑( 2×3) /4; 7=∑( 2×3) /6

3
4
5
6
7
8
9
＜1.3
28.88
4.96
28.88
4.96
100.00
29.38
1.3密度为1.3时±0.1含量为( 1.2～1.3) +( 1.3～1.4) , 其中, ＜1.2的含量很少, 认为＜1.3的即是1.2～1.3的

60.42
1.3～1.4
31.54
8.43
60.42
6.77
71.12
39.31
1.4
39.87
1.4～1.5
8.33
20.03
68.75
8.38
39.58
63.92
1.5
10.46
1.5～1.6
2.13
31.81
70.88
9.08
31.25
75.61
1.6
4.10
1.6～1.7
1.97
39.99
72.85
9.92
29.12
78.82
1.7
3.32
1.7～1.8
1.35
46.25
74.20
10.58
27.15
81.64
1.8
☆因为缺少1.8～1.9的数据, 故密度为1.8数据由可选性曲线上查得

1.8～2.0
1.74
56.41
75.94
11.63
25.80
83.48
1.9
1.74
＞2.0
24.06
85.44
100.00
29.38
24.06
85.44
2.0
※

小 计
100.00
29.38

表12 Ａ、 Ｂ层煤50～0.5mm入选级浮沉组成综合表
密度级
/kg·L-1
浮沉组成
浮煤累计↓+
沉煤累计↑+
邻近密度物含量
校正前
校正后
Γ%
Αd%
Γ%
Αd%
分选密度
(δp)
γδp±0.1γδp±0.1为相邻密度级物料含量之和, 如δp=1.5kg/L时
γδp±0.1=γ1.4～1.5+γ1.5～1.6=9.01+2.67=11.68

Γ%
Αd%
Γ%
Αd%
1
22=表9第8列; 3=表9第10列; 7=∑( 2×3) /6; 9=∑( 2×3) /8;

3
4
5
6
7
8
9
10
11
＜1.3
26.16
4.61
26.16
4.43
26.16
4.43
100.00
25.67
1.3密度为1.3时±0.1含量为( 1.2～1.3) +( 1.3～1.4) , 其中, ＜1.2的含量很少, 认为＜1.3的即是1.2～1.3的

64.75
1.3～1.4
38.59
8.66
38.59
8.48
64.75
6.84
73.84
33.21
1.4
47.60
1.4～1.5
9.01
18.96
9.01
18.78
73.76
8.30
35.25
60.27
1.5
11.68
1.5～1.6
2.67
30.06
2.67
29.88
76.43
9.05
26.24
74.52
1.6
4.53
1.6～1.7
1.86
39.48
1.86
39.30
78.29
9.77
23.57
79.58
1.7
2.81
1.7～1.8
0.95
46.30
0.95
46.12
79.24
10.21
21.71
83.03
1.8
☆因为缺少1.8～1.9的数据, 故密度为1.8数据由可选性曲线上查得

1.8～2.0
1.67
56.49
1.67
56.31
80.91
11.16
20.76
84.72
1.9
1.67
＞2.0
19.09
87.39
19.09
87.21
100.00
25.67
19.09
87.21
2.0
※
小 计
100.00
25.85
100.00
25.67

小计占总计
97.43
25.85
97.43
25.67

煤 泥
2.57
31.90
2.57
31.90

总 计
100.00
26.01
100.00
25.83

浮沉资料的校正
【标准的选取】
以浮沉前筛分资料综合表6中参加浮沉的各粒级综合校正灰分( 25.83) 除去综合浮沉表12中浮沉煤泥的灰分为标准。
Ad
