基坑支护设计与计算-文档资料.ppt

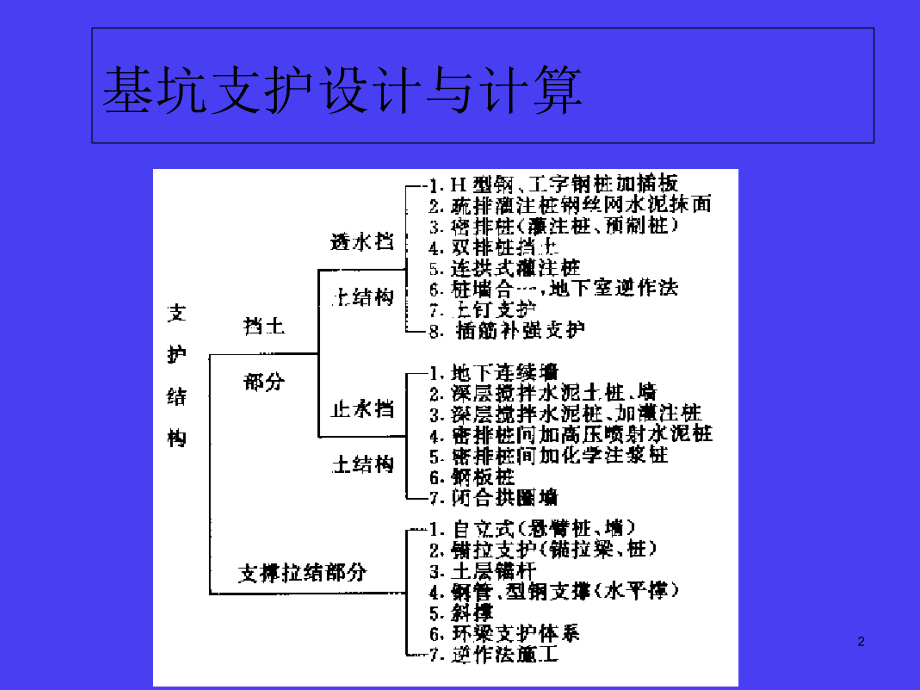

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,基坑支护设计与计算,典型基坑剖面图,1,基坑支护设计与计算,2,基坑支护设计与计算,3,基坑支护设计与计算,4,基坑支护设计与计算,5,基坑支护设计与计算,6,基坑支护设计与计算,7,基坑支护设计与计算,8,基坑支护设计与计算,9,基坑支护设计与计算,10,基坑支护设计与计算,11,基坑支护设计与计算,12,冠梁,围檩,基坑支护设计与计算,13,基坑支护设计与计算,14,基坑支护设计与计算,15,基坑支护设计与计算,16,17,18,19,角撑,20,基坑工程的失效模式,1.整体失稳,2.坑底隆起,3.围护结构倾覆失稳,4.围护结构滑移失稳,5.围护结构底部地基承载力失稳,6.“踢脚”失稳,7.止水帷幕功能失效和坑底渗透变形破坏,8.围护结构的结构性破坏,9.支、锚体系失稳破坏,基坑支护设计与计算,21,整体失稳是指在土体中形成了滑动面，围护结构连同基坑外侧及坑底的土体一起丧失稳定性，一般的失稳形态是围护结构的上部向坑外倾倒，围护结构的底部向坑内移动，坑底土体隆起，坑外地面下陷。,整,体,失,稳,围护结构的结构性破坏,围护结构的结构性破坏,是指围护体本身发生开裂、折断、剪断或压屈，,致使结构失去了承载能力的破坏模式。,结构性损坏的原因,可能是方案性的错误，如支撑体系不当或围护结构不闭合；,也可能是设计计算时荷载估计不足或结构材料强度估计过高，支撑或围檩截面,不足导致破坏；此外，结构节点处理不当，也会因局部失稳而引起整体破坏，,特别在钢支撑体系中，节点多，加工与安装质量不易控制。节点处理包括支撑,和墙体的连接处，如不设置围檩或连接强度不够。,支、锚体系失稳破坏,支锚体系的失稳破坏,包括两种不同的破坏模式。锚杆的破坏主要表现为锚杆,的拔出、断裂或预应力松弛，土锚的破坏大多是局部的，群锚的破坏实际上,是土体的失稳而并非是锚杆的结构性破坏；支撑的失稳很可能是整体性的，,其形态因体系不同而不同，支撑体系大多是超静定的，局部的破坏会造成,整体的失稳，尤其是钢支撑体系，局部节点的失效概率比较大。,22,基坑支护设计与计算,23,基坑支护设计与计算,24,基坑支护设计与计算,25,基坑支护设计与计算,26,基坑支护设计与计算,27,基坑支护设计与计算,28,基坑支护设计与计算,29,基坑支护设计与计算,30,基坑支护设计与计算,31,基坑支护设计与计算,32,基坑支护设计与计算内容,一、支护体系选型：包括围护墙体和支撑（或锚杆）结构的材料、型式、布置方式。,二、支护结构计算：内力、变形、配筋、节点。,三、基坑稳定性验算：,1,整体稳定验算。,2,围护墙体抗倾覆稳定验算。,3,围护墙底面抗滑移验算。,4,坑底抗隆起稳定验算。,5,渗流稳定性验算。,6,基坑周围地面沉降及其影响范围的估计。,四、基坑降水设计：降水深度通常控制在基坑开挖面 以,0.5,1.0m,。,基坑支护设计与计算,33,基坑支护设计与计算,34,基坑支护设计与计算,35,基坑支护设计与计算,36,基坑支护设计与计算,37,基坑支护设计与计算,38,基坑支护设计与计算,39,基坑支护设计与计算,40,基坑支护设计与计算,41,基坑支护设计与计算,42,基坑支护设计与计算,43,基坑支护设计与计算,44,基坑支护设计与计算,45,基坑支护设计与计算,46,基坑支护设计与计算,47,基坑支护设计与计算,48,基坑支护设计与计算,49,基坑支护设计与计算,50,基坑支护设计与计算,51,基坑支护设计与计算,52,基坑支护设计与计算,53,54,基坑支护设计与计算,55,基坑支护设计与计算,56,基坑支护设计与计算,57,基坑支护设计与计算,58,基坑支护设计与计算,59,基坑支护设计与计算,60,61,基坑支护设计与计算,62,基坑支护设计与计算,63,基坑支护设计与计算,64,基坑支护设计与计算,65,基坑支护设计与计算,66,基坑支护设计与计算,67,基坑支护设计与计算,地下连续墙,施工工艺流程,68,基坑支护设计与计算,导墙的几种断面形式,69,基坑支护设计与计算,70,基坑支护设计与计算,槽段式开挖连续墙施工顺序,71,基坑支护设计与计算,72,基坑支护设计与计算,73,基坑支护设计与计算,74,基坑支护设计与计算,75,基坑支护设计与计算,76,基坑支护设计与计算,77,基坑支护设计与计算,78,基坑支护设计与计算,79,基坑支护设计与计算,80,基坑支护设计与计算,81,基坑支护设计与计算,82,基坑支护设计与计算,83,基坑支护设计与计算,84,基坑支护设计与计算,85,基坑支护设计与计算,86,87,基坑支护设计与计算,88,89,基坑支护设计与计算,90,基坑支护设计与计算,91,基坑支护设计与计算,92,基坑支护设计与计算,93,基坑支护设计与计算,94,基坑支护设计与计算,95,基坑支护设计与计算,96,基坑支护设计与计算,97,基坑支护设计与计算,98,基坑支护设计与计算,99,基坑支护设计与计算,100,土钉支护施工顺序,101,土钉与土钉与锚杆对比,（,a,）土钉；（,b,）锚杆,锚固段,自由段个点拉力相同,102,基坑支护设计与计算,103,基坑支护设计与计算,104,105,基坑支护设计与计算,106,基坑支护设计与计算,107,基坑支护设计与计算,108,基坑支护设计与计算,109,110,111,基坑支护设计与计算,112,基坑支护设计与计算,113,基坑支护设计与计算,114,基坑支护设计与计算,115,基坑支护设计与计算,116,基坑支护设计与计算,117,基坑支护设计与计算,118,119,基坑支护设计与计算,120,基坑支护设计与计算,121,基坑支护设计与计算,122,基坑支护设计与计算,123,124,基坑支护设计与计算,125,基坑支护设计与计算,126,基坑支护设计与计算,127,基坑支护设计与计算,128,基坑支护设计与计算,129,130,注：墙体两侧孔隙水压力不相等时，取均值,131,基坑支护设计与计算,132,基坑支护设计与计算,133,基坑支护设计与计算,134,基坑支护设计与计算,135,基坑支护设计与计算,136,基坑支护设计与计算,137,基坑支护设计与计算,138,139,140,141,142,143,144,145,146,147,148,149,150,151,152,153,154,155,156,157,
