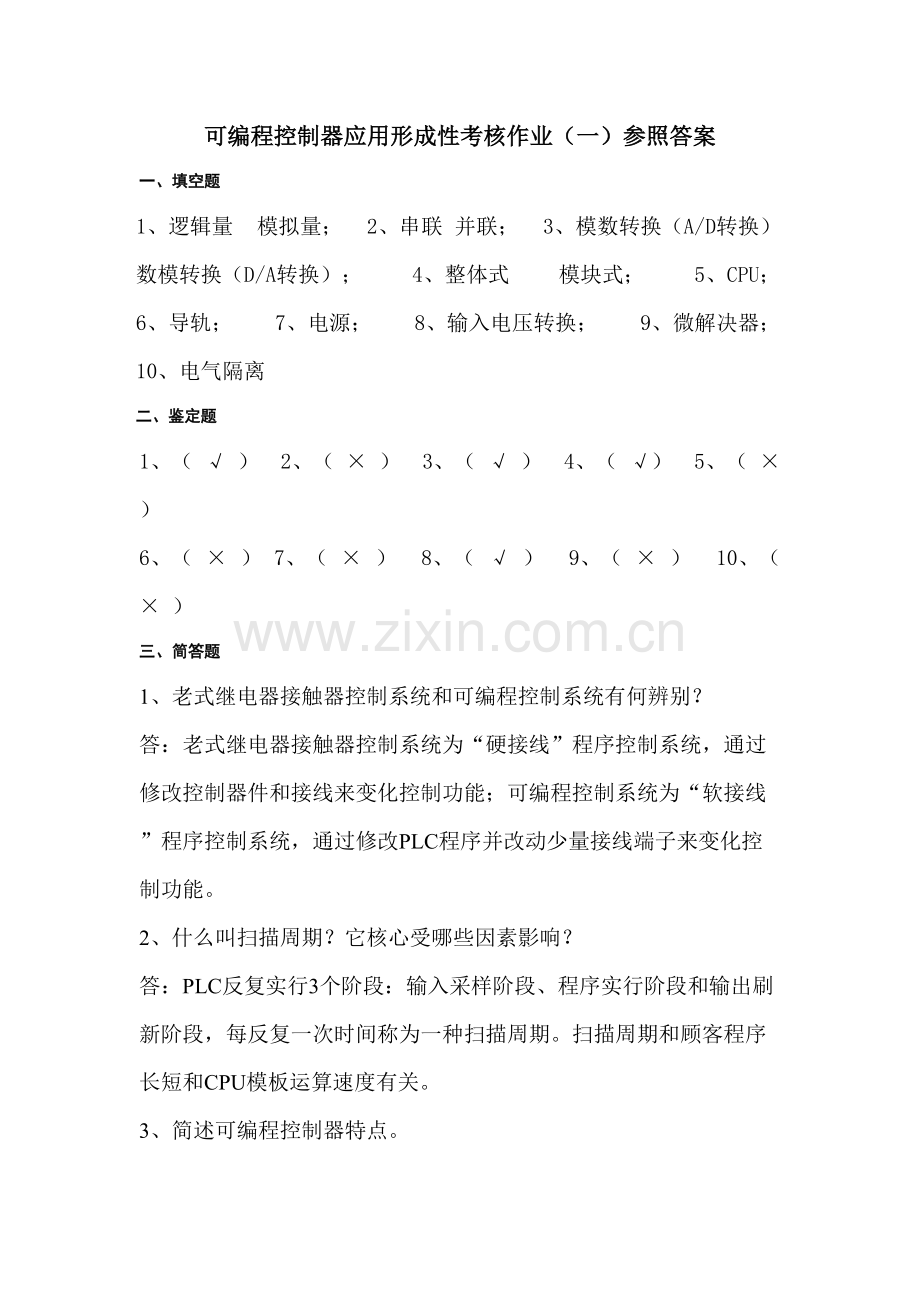

可编程控制器应用形成性考核作业（一）参照答案
一、填空题
1、逻辑量 模拟量； 2、串联 并联； 3、模数转换（A/D转换） 数模转换（D/A转换）； 4、整体式 模块式； 5、CPU； 6、导轨； 7、电源； 8、输入电压转换； 9、微解决器； 10、电气隔离
二、鉴定题
1、（ √ ） 2、（ × ） 3、（ √ ） 4、（ √） 5、（ × ）
6、（ × ） 7、（ × ） 8、（ √ ） 9、（ × ） 10、（ × ）
三、简答题
1、老式继电器接触器控制系统和可编程控制系统有何辨别？
答：老式继电器接触器控制系统为“硬接线”程序控制系统，通过修改控制器件和接线来变化控制功能；可编程控制系统为“软接线”程序控制系统，通过修改PLC程序并改动少量接线端子来变化控制功能。
2、什么叫扫描周期？它核心受哪些因素影响？
答：PLC反复实行3个阶段：输入采样阶段、程序实行阶段和输出刷新阶段，每反复一次时间称为一种扫描周期。扫描周期和顾客程序长短和CPU模板运算速度有关。
3、简述可编程控制器特点。
答：高可靠性，应用灵活，编程简朴，但价格较高。（具体解答也可）
4、可编程控制器性能指标有哪些？
答：衡量PLC性能指标分为硬件指标和软件指标。硬件指标涉及环境温度、湿度、抗干扰能力、使用环境和输入输出特性等；软件指标涉及扫描速度、寄存容量、指令功能和编程语言等。
5、可编程控制系统和工业控制计算机、集散控制系统核心辨别在哪些？
答：工业控制计算机适合用于规定迅速、实时性强、模型复杂、计算工作量大工业对象控制；集散控制系统在模拟量解决和回路调节方面具有优势，核心侧重于回路调节功能；可编程控制系统在数字解决和顺序控制方面具有优势，核心侧重于开关量顺序控制，具有很高可靠性和抗干扰性。
6、简述模块式可编程控制器基本构造及其各部分功能。
答：（1）导轨：安装PLC各类模块机架；（2）电源模块：用于对PLC供电；（3）CPU模块：CPU模块为系统运算控制核心，根据系统程序规定接受并寄存顾客程序和数据、现场输入设备状态和参数，诊断PLC内部电路工作状态和编程过程中语法错误，完毕顾客程序规定运算任务，更新有关标志位状态和输出状态寄存器状态，实现输出控制和数据通信等功能；（4）输入输出模板：连接CPU模板和现场输入\输出元件或设备。
7、PLC配备电气隔离作用是什么？
答：电气隔离是在微解决器和I/O回路之间采用防干扰措施。
8、西门子（SIEMENS）公司有哪些核心系列PLC产品？可以采用哪多种编程语言？
答：西门子（SIEMENS）公司核心PLC产品有初期S3系列、S5系列和目前S7系列。S7系列可采用编程语言如下：（1）梯形图（LAD）；（2）语句表（STL）；（3）功能块图/逻辑功能图（FBD）；（4）原则控制语言（SCL）；（5）顺序控制（S7-Graph）；（6）持续功能图（CFC）。

可编程序控制器应用形成性考核作业（二）参照答案
一、填空题
1、开关量 模拟量； 2、继电器； 3、输入采样阶段 输出刷新阶段； 4、硬件 软件； 5、操作系统 顾客程序； 6、梯形图 指令表； 7、编程指令； 8、标记符 参数； 9、乘积； 10、加计数器 可逆计数器
二、改错
1、

2、

三、画出下述语句表程序相应梯形图

四、根据梯形图写出梯形图指令
1、
LDN M0.0
A M0.1
= Q4.1
LDN M0.0
= Q4.2
2、
LD M0.0
AN I0.1
= M0.3
A T5
= Q0.0
AN M0.4
= Q0.1

五、分析题
1、某控制系统选择CPU224，其中模拟量扩展模块以2字节递增措施来分派地址。请按表中简介模块连接形式，填写模块1和模块3地址分派。
主机CPU224
模块1
DI4/DO4
DC24V
模块2
DI8
DC24V
模块3
AI4/AO1

模块4
DO8
DC24V
模块5
AI4/AO1

I0.0 Q0.0
I0.1 Q0.1

…… ……

I1.5 Q1.5
I2.0 Q2.0
I2.1 Q2.1
I2.2 Q2.2
I2.3 Q2.3
I3.0
I3.1
I3.2
I3.3
I3.4
I3.5
I3.6
I3.7
AIW0 AQW0
AIW2
AIW4
AIW6
Q3.0
Q3.1
Q3.2
Q3.3
Q3.4
Q3.5
Q3.6
Q3.7
AIW8 AQW2
AIW10
AIW12
AIW14
2、某控制系统选择CPU224，请按表中简介模块连接形式，填写模块1、模块3和模块4地址分派。
主机I/O
模块1I/O
模块2I/O
模块3I/O
模块4I/O
模块5I/O
I0.0 Q0.0
I0.1 Q0.1

…… ……

I1.5 Q1.1
I2.0
I2.1
I2.2
I2.3
I2.4
I2.5
I2.6
I2.7
Q2.0
Q2.1
Q2.2
Q2.3
Q2.4
Q2.5
Q2.6
Q2.7
AIW0 AQW0
AIW2
AIW4
AIW6
I3.0 Q3.0
I3.1 Q3.1
I3.2 Q3.2
I3.3 Q3.3

AIW8 AQW2
AIW10
AIW12
AIW14

可编程序控制器应用形成性考核作业（三）参照答案
一、填空题
1、开关量 模拟量； 2、组合逻辑 顺序逻辑； 3、程序实行阶段 扫描周期； 4、集散控制（DCS）； 5、指令； 6、时基 定期值； 7、断开 接通 断开； 8、接通 断开 接通； 9、接通 接通 断开； 10、断开 断开 接通
二、鉴定题
1、（ × ） 2、（ × ） 3、（ √ ） 4、（ √ ） 5、（ × ）
6、（ × ） 7、（ √ ） 8、（ × ） 9、（ √ ） 10、（ √ ）
三、简答题
1、集散控制系统和可编程控制系统有何辨别？
答：集散控制系统在模拟量解决和回路调节方面具有优势，核心侧重于回路调节功能；可编程控制系统在数字解决和顺序控制方面具有优势，核心侧重于开关量顺序控制。
2、工业控制计算机和可编程控制系统有何辨别？
答：工业控制计算机适合用于规定迅速、实时性强、模型复杂、计算工作量大工业对象控制；可编程控制系统具有很高可靠性和抗干扰性。
3、在PLC控制系统设计中最为核心原则是什么？
答：在PLC控制系统设计中最为核心原则是满足控制对象控制规定、保证控制系统安全可靠性、简化系统构造。
四、改错
1、（注：PT前加上数据可为0～32767任意自然数。）

2、

（注：（1）计数器C8设定值可为0～32767任意自然数；（2）不能反复使用同一种计数器线圈编号，将其中一种C8改为C0～C255之间任意其他线圈。）
五、根据梯形图写出梯形图指令
LD I0.3
A C20
ON I0.1
A I0.2
= Q2.1
LDN I0.1
A C20
O I0.3
AN I0.4
= Q2.2

六、设计题
1、(1) 表 电动机正反转控制电路I／O分派表

(2) 选西门子S7-200plc(也可以选其他型号plc)

图 电动机正反转控制电路PLC控制程序
2、（1）关联控制功能I/O分派表
SB1
I0.0
总停按钮，常闭触点
SB2
I0.1
电动机一正转起动按钮，常开触点
SB3
I0.2
电动机一反转起动按钮，常开触点
SB4
I0.3
电动机二起动按钮，常开触点
KM1
Q2.1
电动机一正转运营
KM2
Q2.2
电动机一反转运营
KM3
Q2.3
电动机二运营
（2）选西门子S7-200plc(也可以选其他型号plc)

图 电动机关联控制PLC控制程序
可编程序控制器应用形成性考核作业（四）参照答案
一、填空题
1、多点接口（MPI）； 2、多点接口 全局数据（或GD）； 3、多点接口（MPI）； 4、全局数据（或GD）； 5、令牌措施 主从措施； 6、主站 网络部件； 7、集散控制系统
二、鉴定题
1、（ × ） 2、（ × ） 3、（ × ） 4、（ × ） 5、（ × ）
6、（ √ ） 7、（ × ） 8、（ √ ） 9、（ √ ）
三、根据梯形图写出梯形图指令
1、
LDN M0.0
O M0.1
O M0.2
A I2.0
O I2.1
NOT
= Q0.2
2、
LDN M0.0
AN T38
TON T38, 100
LD T38
LD C20
CTU C20, 100
四、设计题
1、（1）产品检测控制电路I/O分派表
SB1
I0.0
光电开关，常开触点
SB2
I0.1
解除报警开关，常闭触点

Q0.0
报警信号

T37
时间继电器
（2）选西门子S7-200plc(也可以选其他型号plc)

图 产品报警检测PLC控制程序
2、（1）小车自动来回运动控制电路I/O分派表
SB1
I0.2
停止按钮，常闭触点
SB2
I0.0
右行起动按钮，常开触点
SB3
I0.1
左行起动按钮，常开触点
SQ1
I0.3
左限位开关，常开触点
SQ2
I0.4
右限位开关，常开触点
FR
I0.5
热保护，常闭触点
KM1
Q0.0
正转运营
KM2
Q0.1
反转运营
（2）选西门子S7-200plc(也可以选其他型号plc)

图 电动机正反转控制电路PLC控制程序

3、（1）电动机控制I/O分派表
SB1
I0.0
起动按钮，常开触点
SB2
I0.1
停机按钮，常闭触点
FR1
I0.2
电动机M1热保护，常闭触点
FR2
I0.3
电动机M2热保护，常闭触点
KM1
Q2.1
电动机M1运营
KM2
Q2.2
电动机M2运营

T38
时间继电器
（2）选西门子S7-200plc(也可以选其他型号plc)

图PLC控制程序
