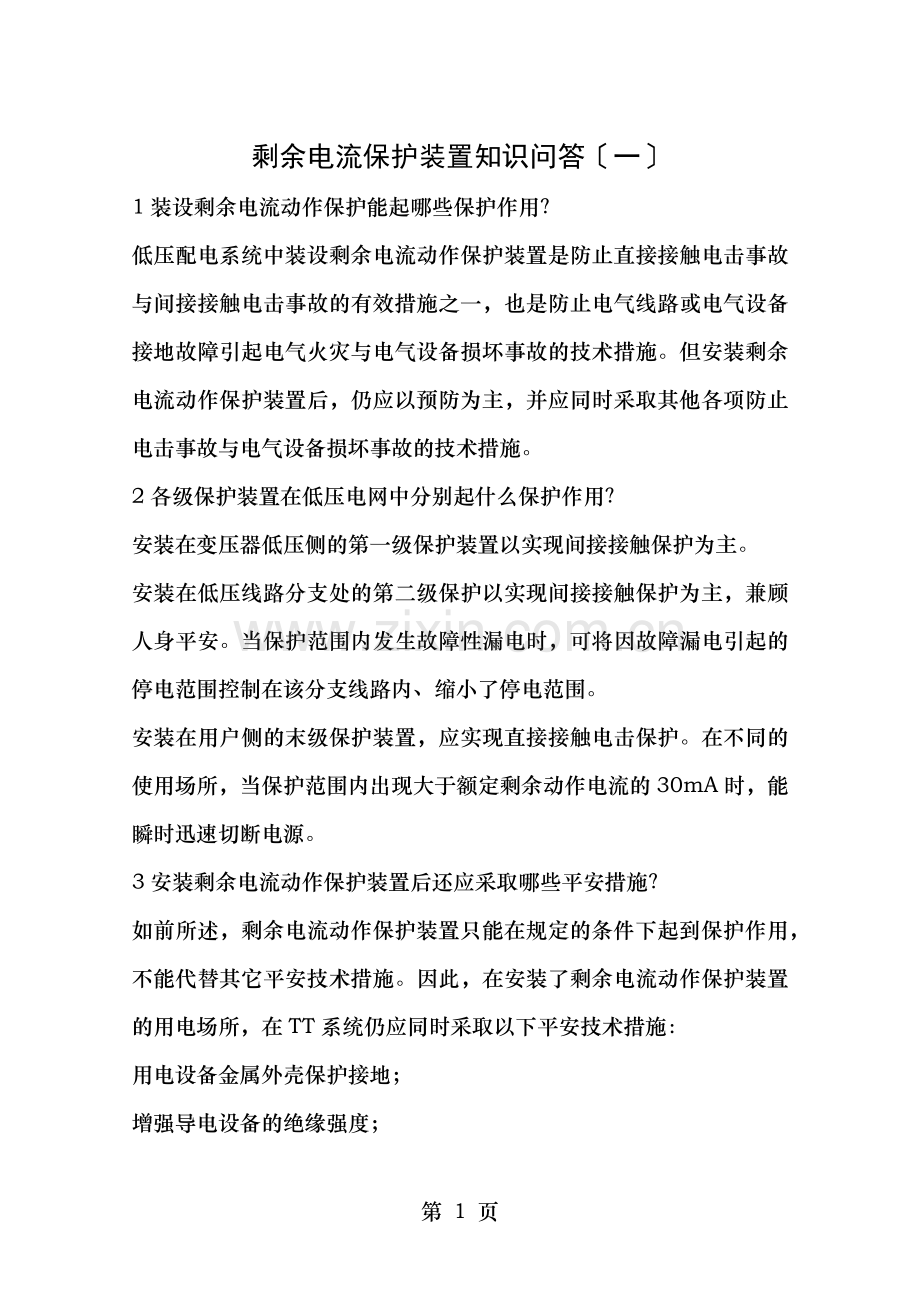

剩余电流保护装置知识问答〔一〕
1装设剩余电流动作保护能起哪些保护作用？
低压配电系统中装设剩余电流动作保护装置是防止直接接触电击事故与间接接触电击事故的有效措施之一，也是防止电气线路或电气设备接地故障引起电气火灾与电气设备损坏事故的技术措施。但安装剩余电流动作保护装置后，仍应以预防为主，并应同时采取其他各项防止电击事故与电气设备损坏事故的技术措施。
2各级保护装置在低压电网中分别起什么保护作用？
安装在变压器低压侧的第一级保护装置以实现间接接触保护为主。
安装在低压线路分支处的第二级保护以实现间接接触保护为主，兼顾人身平安。当保护范围内发生故障性漏电时，可将因故障漏电引起的停电范围控制在该分支线路内、缩小了停电范围。
安装在用户侧的末级保护装置，应实现直接接触电击保护。在不同的使用场所，当保护范围内出现大于额定剩余动作电流的30mA时，能瞬时迅速切断电源。
3安装剩余电流动作保护装置后还应采取哪些平安措施？
如前所述，剩余电流动作保护装置只能在规定的条件下起到保护作用，不能代替其它平安技术措施。因此，在安装了剩余电流动作保护装置的用电场所，在TT系统仍应同时采取以下平安技术措施：
用电设备金属外壳保护接地；
增强导电设备的绝缘强度；
特别潮湿与易导电的工作场所使用平安电压；
设置防护隔离带或遮拦、网罩、档板；
增设绝缘垫板等。
4哪些场所必须安装剩余电流动作保护装置？
电源中性点直接接地，并按TT方式运行的低压电网的电源输出端与低压线路中有重要负荷的分支点〔必要时〕或线路末端电能表集装箱处；
属于I类的移动式电气设备及手持式电开工具；
生产用的电气设备；
施工工地的电气施工设备；
安装在户内外的电气装置；
临时用电的设备；
机关、学校、企业、宾馆、饭店及企事业单位与住宅等，除壁挂式空调电源插座外的其它电源插座或插座回路；
游泳池、喷水池、浴池的电气设备；
安装在水中的供电线路与设备；
医院中可能直接接触人体的电气医用设备；
其他需要安装剩余电流保护装置的场所。
5哪些设备可不装设剩余电流保护装置？
使用平安电压供电的电气设备；
一般环境条件下使用的具有加强绝缘(双重绝缘)的电气设备；
使用隔离变压器且二次侧为不接地系统供电的电气设备；
具有非导电条件场所的电气设备；
没有直接接触电击危险场所的电气设备。
6哪些场所应安装使用报警式剩余电流保护装置？
对一旦发生剩余电流超过额定值切断电源时，因停电造成重大经济损失及不良社会影响的电气设备或场所，应安装报警式剩余电流保护装置。如：
公共场所的应急照明、通道照明；
确保公共场所平安的设备；
消防设备的电源，如消防电梯、消防水泵、消防通道照明等；
防盗报警的电源；
其它不允许停电的特殊设备与场所。
7为什么从剩余电流动作保护装置负荷侧引出的中性线与相线均不得及其他回路共用？
从剩余电流动作保护装置负荷侧引出的中性线与相线，如及其他回路共用，将会使保护装置不能正常工作。如图1所示，这是因为：当保护装置RCD1合上时，I1电流流经RCD2回N线，I2一局部电流流经RCD1流回N线，这样两台保护器均因流出电流不等于流回电流，故不能正常工作。

8对第一级剩余电流动作保护装置的额定动作电流的选择有哪些要求？
〔1〕作第一次保护的剩余电流装置的额定剩余动作电流的选择，应以实现间接接触保护为主，并应在躲过低压电网正常泄漏电流的情况下，额定剩余动作电流应尽量选小，其额定剩余动作电流不宜大于正常泄漏电流的50%。
〔2〕在设定保护装置的额定剩余动作电流值时，应通过实际测量来取得被保护范围内的剩余电流值。
〔3〕剩余电流动作保护装置的额定剩余电流值的调节，有条件时可选为智能自动分档可调，一般选用固定分档可调。
9怎样确定用户侧末〔中〕级剩余电流保护装置的动作电流与动作时间？
用户侧末级剩余电流动作保护装置应实现直接接触保护；中级剩余电流动作保护装置应实现间接接触保护，其额定剩余电流值应小于第一级保护装置的动作值，而应大于被保护段的正常剩余电流值。
〔1〕固定安装的末端设备，家用电器、移动式电器及临时用电设备，一般选用为30mA，手续式电动器具为10mA，特别潮湿的场所为6mA；
〔2〕单台电气机械设备可根据其容量大小与现场测量值选用30mA及以上100mA以下；
〔3〕有多台电气设备或多住户的电源侧设置的第二级保护可按现场测量值的倍进展选用，动作时间。
10剩余电流动作保护装置的安装应符合哪些根本要求？
保护装置符合有关国家标准、行业标准与产品说明书的要求；
保护装置的额定电压、额定电流、短路分断能力、额定剩余动作电流分断时间等，能满足被保护线路与电气设备的要求；
保护装置的安装接线应正确，上端接电源、下端接负荷〔出线〕，中性线与相线必须按规定接入保护装置；
应垂直安装在便于操作与防雨防晒的位置；
应避开强电流导线与电磁器件，防止强磁场干扰。
11组合式剩余电流动作保护装置的穿心式剩余电流互感器安装时有哪些要求？
在主回路上安装时其四根导线宜并拢穿过互感器，并注意防止在正常工作条件下，不平衡磁通引起的误动作。因此其安装点应距交流接触器、电流互感器、补偿起动器等强磁场的上下、左右、前后距离应保持在20cm以上。
应按互感器标示方向穿入导线；即：主回路导线从电源侧向负荷侧穿出。互感器安装于中性点的接地线时，中性点及接地体间，从接地体侧向中性点侧穿出。
12对组合式剩余电流动作保护装置外部连接控制回路的导线有什么要求？
