北京第一学期期末考试
高二年级物理试卷
测试题目
一、选择题〔共12题，每题4分，共48分．每题给出四个选项，全部选对得4分，选对但不全得2分，错选或不选得零分〕
1．关于电场强度与电势，以下说法正确的选项是北京四中网校
A．由公式E＝F/q可知E与F成正比，与q成反比
B．由公式U＝Ed可知，在匀强电场中，任意两点间的电势差与这两点间的距离成正比．
C．电场强度为零处，电势不一定为零
D．无论是正电荷还是负电荷，当它在电场中移动时，假设电场力做正功，它一定是从电势高处移到电势低处，并且它的电势能一定减少
2．关于磁感应强度的以下说法中，正确的选项是
A．放在磁场中的通电导线，受到的磁场力越大，那么该处的磁感应强度越大
B．磁感线上某一点的切线方向就是该点磁感应强度的方向
C．垂直磁场放置的通电导线的受力方向就是磁感应强度方向
D．磁感应强度的大小、方向与放入磁场的导线的电流大小、导线长度、导线取向等均无关

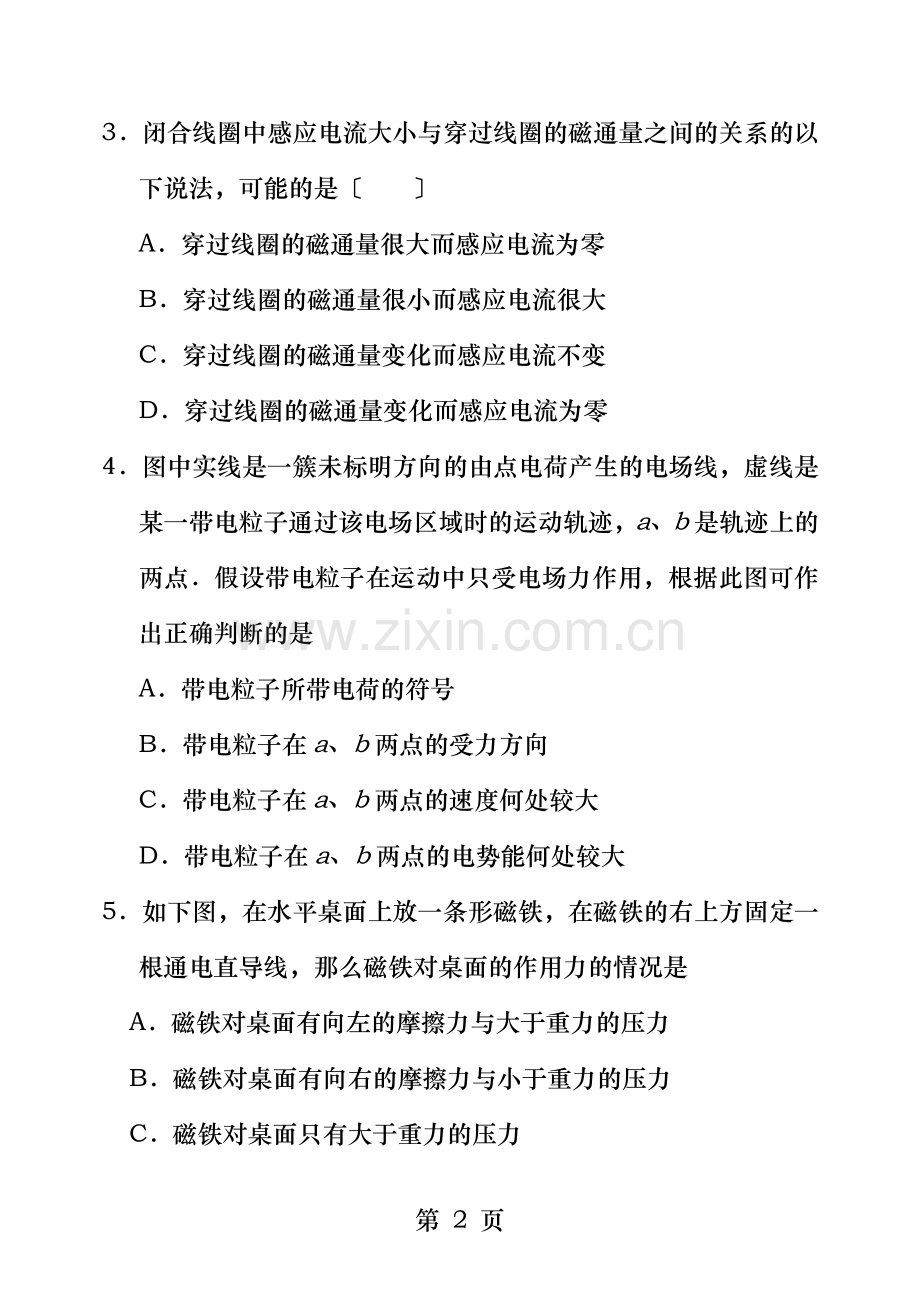

3．闭合线圈中感应电流大小与穿过线圈的磁通量之间的关系的以下说法，可能的是〔 〕
A．穿过线圈的磁通量很大而感应电流为零
B．穿过线圈的磁通量很小而感应电流很大
C．穿过线圈的磁通量变化而感应电流不变
D．穿过线圈的磁通量变化而感应电流为零
4．图中实线是一簇未标明方向的由点电荷产生的电场线，虚线是某一带电粒子通过该电场区域时的运动轨迹，a、b是轨迹上的两点．假设带电粒子在运动中只受电场力作用，根据此图可作出正确判断的是
A．带电粒子所带电荷的符号
B．带电粒子在a、b两点的受力方向
C．带电粒子在a、b两点的速度何处较大
D．带电粒子在a、b两点的电势能何处较大
5．如下图，在水平桌面上放一条形磁铁，在磁铁的右上方固定一根通电直导线，那么磁铁对桌面的作用力的情况是
A．磁铁对桌面有向左的摩擦力与大于重力的压力
B．磁铁对桌面有向右的摩擦力与小于重力的压力
C．磁铁对桌面只有大于重力的压力
D．磁铁对桌面只有小于重力的压力
6．如下图，A、B为平行板电容器的两块金属极板，A与静电计相连，静电计的外壳与B板均接地．当A、B两板带上等量异种电荷后，静电计指针偏转一定角度，此时，在A、B板之间有一正点电荷q静止在P点，那么
A．A板不动，将B板向下移动时，点电荷q保持不动，但静电计指针偏角减小
B．B板不动，将A板向下移动时，点电荷q的电势能保持不变，但静电计指针偏角减小
C．A板不动，将B板向左移动时，静电计指针偏角增大
D．A、B板都不动，插入介质板C时，静电计指针偏角增大
7．电阻R1与R2的伏安特性曲线如图甲，把R1与R2串联接成图乙所示的电路．那么下面说法正确的选项是
A．由甲图可知R1＞R2
B．由甲图可知R1＜R2
C．调节R0，一定可以使R1、R2上的电压相等
D．两电阻消耗的功率之比与电源电动势与内电阻无关
8．在如图的电路中，当滑动变阻器的滑动头向下滑动时，A、B两灯亮度的变化情况为
A．A灯与B灯都变亮
B．A灯、B灯都变暗
C．A灯变亮，B灯变暗
D．A灯变暗，B灯变亮
9．静止于光滑水平面上的矩形导线框中通入顺时针方向的电流，在线框的对称轴上固定放置一根长直通电导线，导线中电流如下图，矩形导线框与通电导线绝缘良好，那么矩形线框所受的安培力的合力
A．方向向左 B．方向向右
C．为零 D．无法判断
10．空间存在竖直向下的匀强电场与水平方向〔垂直纸面向里〕的匀强磁场，如下图，一离子在电场力与洛伦兹力共同作用下，从静止开场自A点沿曲线ACB运动，到达B点时速度为零，C为运动的最低点.不计重力，那么
A．该离子带负电
B．A、B两点位于同一高度
C．C点时离子速度最大
D．离子到达B点后，将沿原曲线返回A点
11．质量为m的通电细杆ab置于倾角为θ的平行导轨上，导轨宽为d，杆与导轨间的摩擦因数为μ，有电流时ab恰好在导轨上静止，如图1所示，图2是沿b到a观察时的四种不同的匀强磁场方向下的四个平面图，其中通电细杆ab与导轨间的摩擦力可能为零的是〔 〕
12．将电池组、滑线变阻器、带铁芯的线圈A、线圈B、电流计与开关如图连接.在开关闭合、线圈A放在线圈B中的情况下，某同学发现当他将滑线变阻器的滑动端P向左加速滑动时，电流计指针向右偏转.由此可以判断〔 〕
A．线圈A向上移动或滑动变阻器的滑动端P向右加速滑动都能引起电流计指针向左偏转
B．线圈A中铁芯向上拔出或断开开关，都能引起电流计指针向右偏转
C．滑动变阻器的滑动端P匀速向左或匀速向右滑动，都能使电流计指针静止在中央
D．因为线圈A、线圈B的绕线方向未知，故无法判断电流计指针偏转的方向
二、实验题〔共3题，共16分〕
13．用螺旋测微器〔千分尺〕测小球直径时，示数如下图，这时读出的数值是____mm.
14．用20分度的游标卡尺测量某工件时，示数如下图，这时读出的数值为_____mm.
15．一个小灯泡的额定电压为6.3V，额定电流约为0.3A，用以下所给的实验器材描绘出小灯泡的伏安特性曲线．实验电路如下图．
电源E1：电动势为8.0V，内阻不计；
电源E2：电动势为12.0V，内阻不计；
电压表V：量程为0－10V，内阻约为10kΩ；
电流表A1：量程为0－3A，内阻约为0.1Ω；
电流表A2：量程为0－300mA，内阻约为1Ω；
滑动变阻器R：最大阻值10Ω，额定电流1.0A；
开关S，导线假设干．
①依照实验电路图将实物图连接成实验电路．
②实验中电源应该选用_____；电流表应该选用_____．
③实验测出的数据如下表所示，依照这些数据在坐标纸中描绘出该小灯泡的伏安特性曲线．
U/V
0

I/A
0

三、解答题〔本大题共4小题，共36分，解容许写出必要的文字说明、方程式与重要的演算步骤．只写出最后答案的不能得分．有数值计算的题，答案中必须明确写出数值与单位〕
16．如图，在边长ab＝cd＝，bc＝ad＝的矩形区域abcd内，有磁感应强度为B，方向垂直纸面向里的匀强磁场．质量为m、带电量为e的电子从a点沿平行ab边的方向垂直进入磁场中运动，并恰好从c点射出磁场．求电子在磁场中运动的时间．
17．如下图，MN与PQ是固定在水平面内间距LabR0Ω的电阻，ab杆的电阻RΩ.ab杆与轨道接触良好并不计摩擦，整个装置放置在磁感应强度为Bab杆施加一水平向右的拉力，使之以v＝5.0 m/s的速度在金属轨道上向右匀速运动.求：
〔1〕画出该电路的等效电路图；
〔2〕通过电阻R0的电流大小与方向；
〔3〕对ab杆施加的水平向右的拉力的大小；
〔4〕ab杆两端的电势差.
18．如下图，电源电动势E＝14V，内电阻r＝1Ω，电灯规格为“2V　4W〞，电动机线圈的电阻为R0Ω，当可变电阻R＝1Ω时，电灯与电动机都正常工作，求：
〔1〕电动机的额定功率
〔2〕电动机输出的机械功率；
〔3〕整个闭合电路工作1min消耗的电能
〔4〕整个闭合电路工作1min放出的焦耳热．
19．如下图，PR是一长为L＝0.64m的绝缘平板，固定在水平地面上，挡板R固定在平板的右端．整个空间有一个平行于PR的匀强电场E，在板的右半局部有一垂直于纸面向里的匀强磁场，磁场的宽度d＝0.32m．一个质量m＝0.50×10－3kg、带电荷量为q＝5.0×10－2C的小物体，从板的P端由静止开场向右做匀加速运动，从D点进入磁场后恰能做匀速直线运动．当物体碰到挡板R后被弹回，假设在碰撞瞬间撤去电场〔不计撤去电场对原磁场的影响〕，物体返回时在磁场中仍做匀速运动，离开磁场后做减速运动，停在C点，PC＝L/4．假设物体与平板间的动摩擦因数μ＝0.20，g取10m/s2．
〔1〕判断电场的方向与物体带正电还是带负电；
〔2〕求磁感应强度B的大小；
〔3〕求物体与挡板碰撞前、后的速度大小．
参考答案
一、选择题〔共12题，每题4分，共48分．每题给出四个选项，全部选对得4分，选对但不全得2分，错选或不选得零分〕
题号
1
2
3
4
5
6
7
8
9
10
11
12
答案
C
BD
ABC
BCD
A
BC
BD
B
A
BC
AB
B
二、实验题〔共3题，共16分〕
1
15．〔1〕
〔2〕E1，A2
〔3〕
三、解答题〔本大题共4小题，共36分，解容许写出必要的文字说明、方程式与重要的演算步骤．只写出最后答案的不能得分．有数值计算的题，答案中必须明确写出数值与单位〕
16．
17．〔1〕
〔2〕，方向为：MP
〔3〕
〔4〕
18．〔1〕
〔2〕
〔3〕
〔4〕
19．〔1〕物体带负电．电场方向向左．
〔2〕B
〔3〕v1, v2
